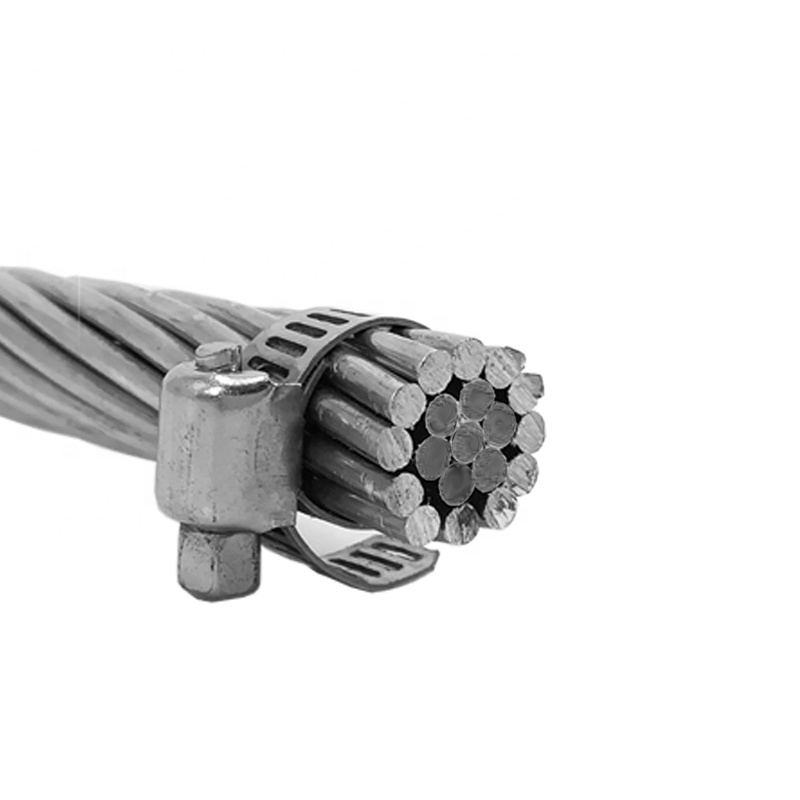

Il nucleo in acciaio ad alta resistenza di ACSR (Aluminum Conductor Steel Reinforced) fornisce un'eccezionale resistenza alla trazione, consentendo campate più lunghe tra le torri di trasmissione, in genere da 400 a 600 metri in molte applicazioni e anche di più in progetti specializzati.
Questa capacità di span offre diversi vantaggi chiave:
Riduce il numero di strutture di supporto (torri, pali) necessarie per chilometro
Riduce i costi di installazione (meno fondazioni, meno hardware)
Diminuisce le spese di manutenzione a lungo termine
Riduce al minimo l'acquisizione di terreni e i requisiti di precedenza
Nonostante la sua elevata resistenza, lo strato esterno in alluminio mantiene il conduttore più leggero rispetto ai cavi equivalenti solo in acciaio, rendendolo:
Più facile da maneggiare durante l'installazione
Meno impegnativo per le attrezzature di sollevamento e tensionamento
Trasporto più conveniente verso siti remoti
Applicazioni tipiche per campate lunghe:
Attraversamenti di fiumi e valli
Terreno montuoso
Elettrificazione rurale e remota
Linee di trasmissione che attraversano autostrade o ferrovie
I trefoli di alluminio di elevata purezza (tipicamente di grado 1350 o 1370) garantiscono:
Bassa resistenza elettrica: minimizza le perdite di energia (perdite I²R) su lunghe distanze
Efficiente erogazione di potenza: adatto per linee di trasmissione ad alta tensione, in genere 66 kV e superiori
Portata stabile: capacità di trasporto di corrente prevedibile in condizioni operative standard
Sebbene l'ACSR non sia conduttivo come il rame puro (circa 61% IACS per l'alluminio contro 100% IACS per il rame), il rapporto costo-prestazioni rende l'ACSR la scelta preferita per:
Trasmissione di potenza di massa a lunga distanza
Linee aeree ad alta tensione (HV e EHV)
Interconnessione di reti elettriche e sottostazioni
Evacuazione di energia rinnovabile (parchi eolici e solari)
Confronto di conduttività:
| Conduttività del materiale | (% IACS) | Costo relativo |
|---|---|---|
| Rame | 100% | Molto alto |
| Alluminio (grado CE) | 61-63% | Basso |
| ACSR (porzione di alluminio) | 61-63% | Molto basso |
Lo strato esterno di alluminio forma naturalmente una pellicola protettiva di ossido (Al₂O₃) quando esposto all'aria, schermando il conduttore da:
Degrado ambientale (umidità, pioggia, inquinanti industriali)
Attacco chimico (piogge acide, nebbia salina, emissioni industriali)
Corrosione galvanica tra componenti in alluminio e acciaio
Inoltre, le moderne varianti ACSR utilizzano:
Anima in acciaio zincato (rivestimento in zinco di classe A, B o C)
Anima in acciaio rivestito in alluminio (acciaio alluminato per la massima protezione dalla corrosione)
Nuclei impregnati di grasso o con inibizione della corrosione per ambienti costieri o ad elevata umidità
Queste caratteristiche rendono ACSR adatto per:
Linee di trasmissione costiere (elevata esposizione al sale)
Aree industriali (stabilimenti chimici, raffinerie)
Regioni ad alta umidità (climi tropicali e subtropicali)
Ambienti inquinati (polvere pesante, fumo o prodotti chimici agricoli)
Rispetto ai conduttori interamente in alluminio (AAC) o in rame, ACSR offre notevoli risparmi sui costi per le applicazioni ad alta tensione perché:
L'anima in acciaio riduce la quantità di costoso alluminio richiesto
Costo della materia prima inferiore (l’acciaio è molto più economico dell’alluminio o del rame)
Costi strutturali ridotti (peso più leggero del rame, meno torri necessarie)
Ciò rende ACSR la scelta economica per:
Progetti di elettrificazione rurale (lunghe distanze, budget limitati)
Espansione e rafforzamento della rete (ammodernamento dei corridoi esistenti)
Progetti di energia rinnovabile (sistemi di collettori eolici e solari)
Interconnessioni di trasmissione transfrontaliere
Confronto costi per chilometro (valori relativi):
| Tipo di conduttore | Costo del materiale Costo | di installazione | Costo totale |
|---|---|---|---|
| ACSR | Basso | Basso | Il più basso |
| AAC | Medio | Basso | Medio |
| Aaac | Medio | Medio | Medio-alto |
| Rame | Molto alto | Alto (pesante) | Molto alto |
L'anima in acciaio aiuta a mantenere un comportamento di abbassamento costante a temperature variabili:
Previene un abbassamento eccessivo in estate (temperatura ambiente elevata + carico di corrente elevato)
Evita il tensionamento eccessivo in inverno (contrazione a bassa temperatura)
Riduce il galoppo dinamico (oscillazioni indotte dal vento)
Ciò garantisce un funzionamento affidabile della rete in climi con forti cambiamenti stagionali, tra cui:
Regioni desertiche (calore diurno estremo)
Climi continentali (estati calde, inverni freddi)
Zone montuose (ampie escursioni termiche tra il giorno e la notte)
Caratteristiche di abbassamento della tensione:
L'ACSR presenta un abbassamento inferiore rispetto all'AAC alla stessa tensione e temperatura
Le proprietà auto-smorzanti riducono l'affaticamento dovuto alle vibrazioni
Comportamento allo scorrimento prevedibile durante la vita utile del conduttore
ACSR funziona bene in un'ampia gamma di ambienti di installazione grazie al suo equilibrio tra robustezza, peso e resistenza alla corrosione:
| Vantaggio chiave | dell'idoneità ACSR | per l'ambiente |
|---|---|---|
| Terreni montuosi | Eccellente | Campate lunghe, alta resistenza |
| Regioni costiere | Buono (con protezione dalla corrosione) | Rivestimento in alluminio o grasso |
| Reti elettriche urbane | Bene | Design compatto, maneggevolezza |
| Aree desertiche | Eccellente | Resistenza ai raggi UV, stabilità termica |
| Zone industriali | Buono (con rivestimenti speciali) | Opzioni resistenti alla corrosione |
| Linee in alta quota | Eccellente | Leggero, basso carico di ghiaccio |
Rivestimenti e trattamenti speciali:
Nuclei infusi di grasso: previene la corrosione tra i trefoli di alluminio e acciaio
Leghe resistenti agli agenti atmosferici: leghe di alluminio migliorate per ambienti estremi
Finitura superficiale non speculare: riduce i riflessi per l'aviazione e le aree residenziali
| Tipo di conduttore | Resistenza | Conducibilità | Peso | Costo | Applicazione tipica |
|---|---|---|---|---|---|
| ACSR | Alto (nucleo in acciaio) | Moderato (61% IACS) | Medio | Basso | Trasmissione HV/EHV a lunga distanza |
| AAAC (tutta lega di alluminio) | Medio | Alto (61% IACS) | Leggero | Alto | Distribuzione rurale, aree costiere |
| ACAR (nucleo in alluminio) | Medio | Alto (61% IACS) | Medio | Alto | Trasmissione leggera |
| AAC (tutto alluminio) | Basso | Alto (61% IACS) | Leggero | Medio | Campate brevi, distribuzione urbana |
| Rame | Basso | Molto alto (100% IACS) | Pesante | Molto alto | Applicazioni speciali (sottostazioni, metropolitana) |
| ACSS (supportato da acciaio conduttore in alluminio) | Molto alto | Moderato (Al ricotto) | Medio | Medio | Applicazioni ad alta temperatura e basso abbassamento |
| Designazione | Tipo con nucleo in acciaio | Protezione dalla corrosione | Uso tipico |
|---|---|---|---|
| ACSR (di serie) | Acciaio zincato (Classe A) | Rivestimento standard in zinco | Uso generale, aree asciutte |
| ACSR (Classe B/C) | Rivestimento zincato più pesante | Protezione migliorata dello zinco | Aree umide o leggermente corrosive |
| ACSR/AW | Anima in acciaio rivestito in alluminio | Massima protezione dalla corrosione | Inquinamento costiero, marino, industriale |
| ACSR/GS | Nucleo in acciaio infuso di grasso | Prevenzione della corrosione interna | Linee di lunga durata e ad alta affidabilità |
| ACSR/TW | Design a filo trapezoidale | Uguale allo standard | Maggiore area di alluminio, minori perdite |
| Codice conduttore | Area alluminio (mm²) | Area acciaio (mm²) | Area totale (mm²) | Corrente nominale (A) | Applicazione tipica |
|---|---|---|---|---|---|
| Cane | 100 | 14 | 114 | 300–350 | Distribuzione, 33kV |
| Procione | 150 | 21 | 171 | 400–450 | Sottotrasmissione, 66kV |
| Alce | 300 | 42 | 342 | 600-700 | Trasmissione ad alta tensione, 110 kV |
| Zebra | 400 | 56 | 456 | 700–850 | Trasmissione ad alta tensione, 132kV |
| Bersfort | 500 | 70 | 570 | 850–1000 | Trasmissione EHV, 220kV+ |
I valori attuali sono approssimativi e dipendono dalla temperatura ambiente, dalla velocità del vento e dalla radiazione solare.
Utilizzare impugnature di trazione o vicoli ciechi di compressione per i trefoli di alluminio
Non sovratensionare: seguire le tabelle di abbassamento della tensione fornite dal produttore
Evitare danni ai trefoli di alluminio: utilizzare girelle e rulli di trazione
Utilizzare morsetti di sospensione, vicoli ciechi e smorzatori di vibrazioni compatibili con ACSR
Evitare la corrosione galvanica: utilizzare hardware in alluminio o lega di alluminio ove possibile
Le aste per armature sono consigliate per le campate soggette a vibrazioni
Ispezione visiva regolare per verificare la presenza di fili rotti, corrosione o danni
Imaging termico per rilevare punti caldi (connessioni allentate, fili danneggiati)
Monitoraggio della corrosione in aree costiere o industriali
Riciclabile: sia l’alluminio che l’acciaio sono riciclabili al 100%.
Minore impronta di carbonio rispetto ai conduttori in rame
Ridotto utilizzo del territorio: campate più lunghe significano meno torri e meno disturbi ambientali
Impatto visivo minimo: conduttori più piccoli rispetto ai design equivalenti in rame
