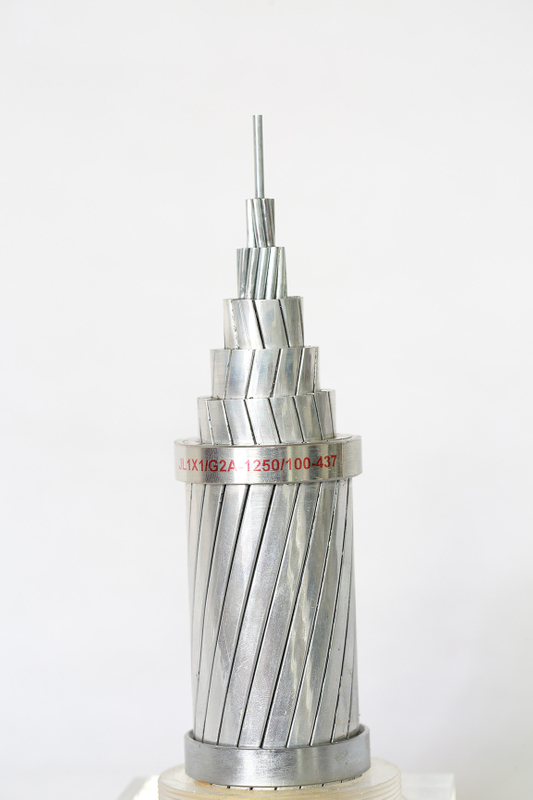

Conduttori AAC ad alta conducibilità per la trasmissione di potenza

5 0 Recensioni

Tutti i conduttori di alluminio (AAC) sono cavi di trasmissione in alto in purezza progettati per una distribuzione di energia efficiente. Composto di alluminio raffinato elettrolitico ≥99,7% con filamento concentrico (strati 7/19/37+), AAC eccelle in alta conducibilità (62,5% IAC), design leggero (50% più leggero del rame) e resistenza alla corrosione superiore. Ideale per le reti urbane e gli ambienti costiere con campate da breve a moderate, AAC offre un equilibrio ottimale per le prestazioni in infrastrutture elettriche

Quantità:
Stato di disponibilità:





Richiesta Aggiungere al carrello

Panoramica del prodotto

East Energy Electrical Engineering è un produttore leader specializzato in conduttori premium in alluminio (AAC) e in una gamma completa di conduttori per trasmissione di potenza, inclusi conduttori AAAC, , conduttori ACSR, , conduttori ACSR/AW e altro ancora. I nostri conduttori AAC sono progettati con alluminio elettroliticamente raffinato di elevata purezza (≥99,7%) e adottano una tecnologia avanzata di cordatura concentrica, conforme agli standard internazionali come BS 215 Parte 1.

Coprendo una gamma di dimensioni del conduttore da 6 mm² a 1.000 mm² (comunemente 50–400 mm²), i nostri conduttori AAC offrono prestazioni eccezionali con una resistenza CC di ~28,3 nΩ·m a 20°C, una resistenza alla trazione di 50–165 MPa e una temperatura di funzionamento continuo fino a 80°C. Ad esempio, il conduttore AAC da 400 mm² può raggiungere una capacità di corrente di ~600 A a 75°C, rendendolo una scelta affidabile per diversi progetti di distribuzione dell'energia. Offriamo inoltre configurazioni di cordatura personalizzabili e lunghezze standard che vanno da 2.000 m a 3.500 m (±5%), soddisfacendo pienamente le esigenze personalizzate dei clienti globali.

Parametro	Dettagli
Dimensioni del conduttore	6 mm² a 1000 mm² (comune: 50–400 mm²)
Resistenza DC	~ 28,3 nω · m a 20 ° C
Resistenza alla trazione	50–165 MPa (varia in configurazione a filamento)
Temperatura operativa	Fino a 80 ° C (continuo)
Capacità attuale	Varia per sezione trasversale (ad es. 400 mm² AAC: ~ 600 A a 75 ° C)
Espansione termica	23 × 10⁻⁶/° C.
Lunghezza standard	2.000-3.500 m ± 5% (V

Vantaggi del prodotto

Prestazioni elettriche superiori

Con una conduttività del 62,5% IACS, i nostri conduttori AAC garantiscono un'efficiente trasmissione di potenza con una perdita di energia minima, che è di gran lunga superiore a molti conduttori tradizionali sul mercato. Il preciso processo di cordatura concentrica garantisce una distribuzione uniforme della corrente, riducendo efficacemente l'effetto pelle e migliorando l'efficienza di trasmissione.

Leggero e resistente alla corrosione

Con un peso inferiore del 50% rispetto ai conduttori in rame, i conduttori AAC riducono significativamente il carico sulle torri di trasmissione e semplificano l'installazione, riducendo sia i costi di trasporto che quelli di costruzione. Inoltre, il materiale in alluminio di elevata purezza conferisce ai conduttori un'eccellente resistenza alla corrosione, rendendoli ideali per ambienti difficili come le aree costiere con elevata umidità e le reti urbane con condizioni chimiche complesse.

Conveniente e durevole

Rispetto ad altri conduttori metallici, i nostri conduttori AAC raggiungono un equilibrio ottimale tra prestazioni e costi. Le proprietà meccaniche stabili garantiscono una lunga durata, riducendo la frequenza di manutenzione e sostituzione. Allo stesso tempo, il prodotto è conforme agli standard internazionali di qualità, garantendo un funzionamento sicuro e stabile per decenni.

Flessibilità di progettazione personalizzabile

Supportiamo la personalizzazione flessibile delle dimensioni del conduttore, della struttura dei trefoli, della lunghezza e di altri parametri in base alle esigenze del cliente. Che si tratti di prodotti standard o di specifiche speciali per progetti specifici, il nostro team di ricerca e sviluppo professionale può fornire soluzioni su misura per soddisfare le esigenze uniche di diversi scenari.

Utilizzo

Reti elettriche urbane

Nelle aree urbane densamente popolate, il design leggero e compatto dei conduttori AAC è adatto per linee di trasmissione aeree con luci da brevi a moderate. Può essere perfettamente integrato nel sistema di rete elettrica urbana esistente, risolvendo efficacemente il problema dello spazio di installazione limitato e migliorando la capacità di alimentazione del nucleo urbano.

Progetti di distribuzione dell'energia costiera

Le zone costiere sono spesso colpite da nebbia salina e umidità, che impongono requisiti elevati per la resistenza alla corrosione dei conduttori. I nostri conduttori AAC possono resistere all'erosione di ambienti difficili, garantendo una trasmissione di potenza stabile per parchi industriali costieri, aree residenziali e strutture portuali.

Ristrutturazione della rete elettrica rurale e suburbana

Per le reti elettriche rurali e suburbane con carichi relativamente sparsi, i conduttori AAC sono economici e facili da installare. Possono essere rapidamente implementati per migliorare l’affidabilità dell’approvvigionamento energetico delle aree remote, contribuendo a promuovere la costruzione dell’elettrificazione rurale.

Sistemi di alimentazione industriale e commerciale

Grandi fabbriche, centri commerciali, edifici per uffici e altri impianti industriali e commerciali su larga scala hanno requisiti elevati di stabilità dell'alimentazione. I nostri conduttori AAC sono in grado di soddisfare la domanda di trasmissione di corrente elevata, garantendo il funzionamento continuo delle apparecchiature e riducendo il rischio di interruzioni di corrente.

Perché scegliere noi

Tecnologia di produzione avanzata

Disponiamo di un set completo di linee di produzione automatizzate e rigorosi sistemi di controllo qualità. Dalla selezione dei lingotti di alluminio di elevata purezza al collaudo finale dei conduttori, ogni processo è conforme agli standard internazionali. L'attrezzatura di cordatura di precisione garantisce l'uniformità della struttura del conduttore e il team di test professionale conduce numerosi test su conduttività, resistenza alla trazione e resistenza alla corrosione per garantire che ogni lotto di prodotti soddisfi i più elevati standard di qualità.

Forte personalizzazione e capacità OEM

Con un team di ricerca e sviluppo professionale e linee di produzione flessibili, possiamo fornire servizi OEM a clienti globali, inclusa la personalizzazione delle specifiche di prodotto, la stampa di loghi e la fornitura di soluzioni di imballaggio personalizzate. Se avete bisogno di conduttori AAC standard o di conduttori speciali come conduttori AAAC e conduttori ACSR su misura per progetti specifici, possiamo rispondere rapidamente alle vostre esigenze e fornire prodotti di alta qualità in tempo.

Ricca esperienza nel settore e certificazione globale

In qualità di produttore professionale di conduttori per la trasmissione di potenza, abbiamo una vasta esperienza nel servire progetti di ingegneria energetica globale. I nostri prodotti hanno superato numerose certificazioni internazionali, rispettando standard come DIN 48201, NFC 34-125 e ASTM B 399, e vengono esportati in molti paesi e regioni in tutto il mondo, ottenendo un elevato riconoscimento da parte dei clienti.

Servizio post-vendita completo

Forniamo una gamma completa di servizi post-vendita, tra cui consulenza tecnica, guida all'installazione e manutenzione del prodotto. Il nostro team tecnico professionale è a disposizione 24 ore su 24, 7 giorni su 7 per risolvere eventuali problemi incontrati dai clienti nel processo di utilizzo del prodotto. Inoltre, abbiamo creato una solida rete logistica per garantire che i prodotti vengano consegnati ai clienti in modo rapido e sicuro.

FAQ

A quali standard sono conformi i conduttori CAA ?

I nostri conduttori AAC sono principalmente conformi allo standard BS 215 Parte 1 . Allo stesso tempo, possiamo anche realizzare prodotti che soddisfano altri standard internazionali come DIN 48201, NFC 34-125 e ASTM B 399 in base alle esigenze del cliente.

Potete fornire una lunghezza personalizzata e una configurazione di cordatura per conduttori AAC?

Sì, supportiamo la personalizzazione flessibile. La lunghezza standard dei nostri conduttori AAC è di 2.000–3.500 m (±5%) e possiamo anche fornire lunghezze più o meno lunghe in base alle esigenze del cliente. In termini di configurazione della cordatura, possiamo regolare il numero di trefoli e il diametro del filo per soddisfare diversi requisiti di prestazioni elettriche e meccaniche.

Qual è il tempo di consegna per ordini all'ingrosso di conduttori AAC?

I tempi di consegna dipendono dalla quantità dell'ordine e dalle specifiche del prodotto. Per i prodotti standard, i tempi di consegna per gli ordini all'ingrosso sono generalmente di 2-4 settimane. Per i prodotti personalizzati, confermeremo i tempi di consegna specifici con i clienti in base al progresso della ricerca e sviluppo e della produzione.

AAC01

Codice	Zona		Flanding e diametro del filo	Ca. Diametro complessivo	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
	Nominale	Reale	Flanding e diametro del filo	Ca. Diametro complessivo	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
	AWG o MCM	mm²	No./mm	mm	kg/km	Kn	Ohm/km	M ± 5
Peachbeil	6	13.29	7/1.554	4.67	37	2.49	2.1692	3.500
ROSA	4	21.16	7/1.961	5.89	58	3.96	1.3624	3.000
IRIS	2	33.61	7/2.474	7.42	93	5.97	0.8577	2.500
Pansy	1	42.39	7/2.776	8.33	117	7.32	0.6801	2.500
PAPAVERO	1/10	53.48	7/3.119	9.36	147	8.73	0.539	2.000
Aster	2/0	67.42	7/3.503	10.51	186	11	0.4276	3.500
PHLOX	3/0	85.03	7/3.932	11.8	234	13.47	0.339	3.000
Oxlip	4/0	107.23	7/4.417	13.26	296	16.98	0.2686	2.000
VALERIANA	250	126.71	19/2.913	14.57	349	20.62	0.2275	2.000
Sneezewort	250	126.71	7/4.80	14.4	349	20.07	0.2275	2.000
ALLORO	266.8	135.16	19/3.01	15.05	373	22	0.2133	2.000
MARGHERITA	266.8	135.16	7/4.96	14.9	373	21.41	0.2133	2.000
PEONIA	300	152	19/3.193	15.97	419	24.03	0.1896	3.000
TULIPANO	336.4	170.45	19/3.381	16.91	470	26.95	0.1691	3.000
Narciso	350	177.35	19/3.447	17.24	489	28.04	0.1625	3.000
CANNA	397.5	201.42	19/3.673	18.36	555	31.84	0.1431	2.500
Goldentuft	450	228	19/3.909	19.55	629	34.99	0.1264	2.000
Syringa	477	241.68	37/2.862	20.19	666	38.49	0.1193	2.500
COSMO	477	241.68	19/4.023	20.12	666	37.08	0.1193	2.000
GIACINTO	500	253.35	3712.951	20.65	698	40.35	0.1138	2.500
ZINNIA	500	253.35	19/4.12	20.6	698	38.88	0.1138	2.000

Codice	Zona		Flanding e diametro del filo	Ca. Diametro complessivo	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
	Nominale	Reale	Flanding e diametro del filo	Ca. Diametro complessivo	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
	AWG o MCM	mm²	No./mm	mm	kg/km	Kn	Ohm/km	M ± 5
Dahua	556.5	282	19/4.346	21.73	777	43.27	0.1022	2.000
VISCHIO	556.5	282	37/3.114	21.79	777	43.62	0.1022	2.000
Iejoow dolce	600	304	37/3.233	22.63	838	47.03	0.0948	2.000
ORCHIDEA	636	322.25	37/3.33	23.31	688	49.85	0.0894	2.000
Heuchera	650	329.35	37/3.366	23.56	908	50.95	0.0875	2.000
BANDIERA	700	354.71	61/2.72	24.48	978	51.46	0.0813	2.000
VERBENA	700	354.71	37/3.493	24.45	978	54.87	0.0813	2.000
NASTURZIO	715.5	362.58	61/2,75	24.76	1.000	58.74	0.0795	2.000
VIOLA	715.5	362.58	37/3.533	24.74	1.000	56.09	0.0795	3.000
Cattail	750	380	61/2.817	25.35	1.048	59.85	0.0759	2.000
PETUNIA	750	380	37/3.617	25.32	1.048	58.75	0.0759	3.000
LILAC	795	402.84	61/2.9	26.11	1,111	63.45	0.0715	2.000
CORBEZZOLO	795	402.84	37/3.724	26.06	1,111	62.32	0.0715	3.000
Shapdragon	900	456.06	61/3.086	27.78	1.257	69.78	0.0632	3.000
CRESTA DI GALLO	900	456.06	37/3.962	27.73	1.257	68.48	0.0632	2.500
Goldenrod	954	483.42	61/3.177	28.6	1.333	78.96	0.0596	2.000
MAGNOLIA	954	483.42	37/4.079	28.55	1.333	72.58	0.0596	2.500
CAMELIA	1.000	506.71	61/3.251	29.36	1.397	77.53	0.0569	2.000
Hawkweed	1.000	506.71	37/4.176	29.23	1.397	76.08	0.0569	2.500
Larkspur	1.033,5	523.68	61/3.307	29.76	1.444	80.12	0.055	2.500
Bluebell	1.033,5	523.68	37/4.244	29.72	1.444	78.63	0.055	2.500
CALENDULA	1,113	563.93	61/3.432	30.89	1.555	86.28	0.0511	2.500
BIANCOSPINO	1.192,5	604.26	61/3.551	31.05	1.666	92.45	0.0477	2.000
NARCISO	1.272	644.51	61/3.668	33.02	1.777	98.61	0.0447	2.000
Columbine	1.351,5	684.84	61/3.78	34.01	1.888	104.78	0.0421	2.000
GAROFANO	1.431	725.1	61/3.89	35.03	1.999	107.68	0.0398	2.000
GLADIOLO	1.510,5	765.35	61/4.00	35.09	2.110	113.65	0.0376	2.000
Coreops	1.590	805.68	61/4.099	36.51	2.221	119.64	0.0358	2.000
GELSOMINO	1.750	886.71	61/4.302	38.73	2.445	131.68	0.0325	1.500

AAC

Prodotto: conduttori allaluminum

Standard: BS 215, parte 1

Disegno tipico :

Codice	Zona		Flanding e diametro del filo	Ca. Diametro complessivo	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
	Nominale	Reale	Flanding e diametro del filo	Ca. Diametro complessivo	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
	AWG o MCM	mm²	No./mm	mm	kg/km	Kn	Ohm/km	M ± 5
MOSCERINO	22	23.33	7/2.06	6.2	64	3.99	1.227	2.500
Afis	25	26.4	3/3.35	7.2	73	4.11	1.081	2.000
MOSCERINO	25	26.8	7/2.21	6.6	73	4.59	1.066	2.000
TONCHIO	30	31.6	3/3.66	7.9	86	4.86	0.9082	3.000
Mos Quito	35	37	7/2.59	7.8	101	6.03	0.7762	2.000
COCCINELLA	40	42.8	7/2.79	8.4	117	6.87	0.6689	2.000
FORMICA	50	52.83	7/3.1	9.3	145	8.28	0.5419	2.000
VOLARE	60	63.55	7/3.4	10.2	174	9.9	0.4505	2.000
Bottiglia blu	70	73.7	7/3.66	11	202	11.34	0.3881	3.000
Earwing	75	78.5	7/3.78	11.4	215	11.94	0.3644	3.000
Zoppa di erba	80	84.1	7/3.91	11.7	230	12.78	0.3406	3.000
Clegg	90	95.6	7/4.17	12.5	262	14.53	14.53	2.500
VESPA	100	106	7/4.39	13.2	290	16	0.2702	2.000
SCARAFAGGIO	100	106.6	19/2.67	13.4	293	17.42	0.2704	2.000
APE	125	132	7/4.90	14.7	361	19.94	0.2169	2.000
CRICKET	150	157.9	7/5.36	16.1	432	23.85	0.1813	1.500
CALABRONE	150	157.6	19/3.25	16.3	434	27.7	0.1825	3.000
Roach di cazzo	250	265.7	19/4.22	21.1	731	40.4	0.1083	2.000
Drone	350	373.3	37/3.58	25.1	1029	57.45	0.07741	3.500
PATLAR PILARE	175	186	19/3.53	17.7	512	28.63	0.1547	2.500
Chafer	200	213.2	19/3.78	18.9	587	32.4	0.1349	2.500
RAGNO	225	236.9	19/3.99	20	652	36.01	0.1211	2.000
FARFALLA	300	322.7	19/4.65	23.3	688	48.7	0.08916	1.500
FALENA	350	373.2	1915	25	1.027	56.37	0.07711	1.500
LOCUSTA	400	428.5	1915.36	26.8	1.179	64.73	0.0671	1.500
Centi Pede	400	415.2	37/3.78	26.5	1.145	63.1	0.06944	3.000
Maybug	450	486.9	37/4.09	28.6	1.342	74.01	0.05931	2.500
Scorpione	500	529.5	37/4.27	29.9	1.460	79.98	0.05441	2.500
CICALA	500	628.6	37/4.65	32.6	1.733	94.95	0.04588	2.000
Taran Tula	750	794.8	3715.23	36.6	2.191	120.1	0.03627	1.500

Aaac

Prodotto: conduttori in lega allaluminio

Standard: DIN 48201

Disegno tipico:

Zona		Flanding e diametro del filo	Ca. Complessivamente Diametro	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
Nominale	Reale	Flanding e diametro del filo	Ca. Complessivamente Diametro	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
Awg o MCM	mm³	No./mm	mm	kg/km	Kn	Ohm/km	M ± 5
16	15.89	7/1.7	5.1	44	4.41	2.091	3.000
25	24.25	7/2.1	6.3	67	6.77	1.3703	3.000
35	34.36	7/2.5	7.5	94	9.61	0.9669	3.000
50	49.46	7/3.0	9	135	13.82	0.6714	3.000
50	46.36	19/1.8	9	133	13.54	0.6905	3.000
70	65.82	19/2.1	10.5	181	18.39	0.5073	2.000
95	93.27	19/2.5	12.5	256	26.09	0.3579	2.000
120	117	19/2.8	14	322	32.72	0.2854	2.000
150	147.1	37/2.25	15.7	406	41.1	0.2274	2.000
185	181.6	37/2.5	17.5	501	50.77	0.1842	2.000
240	242.5	61/2.25	20.2	670	67.79	0.1383	2.000
300	299.4	61/2.5	22.5	827	83.73	0.112	2.000
400	400.1	61/2.89	26	1,105	111.83	0.0938	2.000
500	499.8	61/3.23	29.1	1.381	139.74	0.06709	2.000

Aaac

Prodotto: conduttori in lega allaluminio

Standard: NFC 34-125

Disegno tipico:

Designation

Zona

Equivalente

Rame

Zona

Diametro del filo a filamento

Complessivamente

Diametro

Nominale

Rottura

Carico

Nominale

Resistenza

a 20 ℃

Standard

Peso

Standard

Lunghezza

NO.

mm²

mm

Kn

Ohm/km

M ± 5%

Aster 22

21.99

12

7

2.00

6.00

710

1.50

60.2

4.000

Aster 34-4

34.36

18.8

7

2.50

7.50

1.105

0.958

94

3.000

Aster 54-6

54.55

29.8

7

3.15

9.45

1.755

0.603

149

3.000

Aster 75-5

75.54

41.3

19

2.25

11.26

2.430

0.438

208

3.000

Aster 93-3

93.27

51

19

2.50

12.50

3.000

0.354

257

3.000

Aster 117

116.98

63.9

19

2.80

14.00

3.765

0.283

322

2.000

Aster 148

148.01

80.9

19

3.15

15.75

4.765

0.224

407

2.000

Aster 181-6

181.62

99.2

37

2.50

17.50

5.845

0.183

500

2.000

Aster 228

227.83

124.5

37

2.80

19.60

7.340

0.146

627

2.000

Aster 288

288.34

157.6

37

3.15

22.05

9.280

0.115

794

2.000

Aster 366

366.22

200.1

37

3.55

24.85

11.785

0.0905

1.009

2.500

Aster 570

570.22

311.6

61

3.45

31.05

18.360

0.0583

1.574

2.000

AACSR

Prodotto: conduttori rinforzati in acciaio

Standard: tipico allaluminumalloy NFC 34-125

Disegno: ingegneria elettrica East Energy

Designation	Acciaio Zona	Al Lega Zona	Tot.	Equival -ent Cu Zona	Numero				Ca. Dia complessiva.		Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Peso	Std. Lunghezza
	Acciaio Zona	Al Lega Zona	Tot.	Equival -ent Cu Zona	Acciaio		AL ALLAY		Nucleo in acciaio	Comp lete Cond.	Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃
	mm²	mm²	mm²	mm²	NO.		NO.		mm	mm	Dan	Ohm/km	kg/km	M ± 5%
Phlox 37-7	9.42	28.27	37.69	15.4	3	2.00	9	2.00	4.3	8.3	2.360	1.17	155	4.000
Phlox 59-7	21.99	37.7	59.69	20.6	7	2.00	12	2.00	6	10	4.560	0.88	276	4.000
Phlox 75-5	27.83	47.71	75.54	26	7	2.25	12	2.25	6.75	11.25	5.770	0.695	348	3.000
Phlox 116-2	59.69	56.55	116.24	30.9	19	2.00	18	2.00	10	14	10.815	0.58	636	3.000
Phlox 147-1	75.54	71.57	147.11	39.1	19	2.25	18	2.25	11.25	15.75	13.685	0.466	802	3.000
Pastello 147-1	27.83	119.28	147.11	65.2	7	2.25	30	2.25	6.75	15.75	8.185	0.279	547	3.000
Phlox181-6	93.27	88.36	181.63	48.3	19	2.50	18	2.50	12.5	17.5	16.895	0.378	990	3.000
Pastello 181-6	34.36	147.26	181.62	80.5	7	2.50	30	2.50	7.5	17.5	10.120	0.227	675	3.000
Phlox 228	116.99	110.83	227.82	60.5	19	2.80	18	2.80	14	19.6	21.200	0.3	1.244	2.000
Pastello 228	43.1	184.72	227.82	101	7	2.80	30	2.80	8.4	19.6	12.680	0.18	848	2.000
Phlox 288	148.07	140.28	288.35	76.6	19	3.15	18	3.15	15.75	22.05	26.800	0.237	1.570	2.000
Pastello 288	54.55	233.8	288.35	127.7	7	3.15	30	3.15	9.45	22.05	16.050	0.142	1.074	2.000
Pastello 299	93.27	206.17	299.44	112.7	19	2.50	42	2.50	12.5	22.5	20.875	0.162	1.320	2.000
Phlox 94-1	42.12	51.95	94.07	28.4	19	1.68	15	2.10	8.4	12.8	8.035	0.642	481	4.000
Pastel412	85.95	325.72	411.67	178	19	2.40	32	3.60	12	26.4	20.830	0.103	1.593	2.500

Aaac

Prodotto: conduttori in lega allaluminio

Standard: ASTM B 399

Disegno tipico:

Codice	Zona		Dimensioni e filamenti di ACSR con uguale diametro		No. e diametro dei fili	Complessivamente Diametro	Peso	Nominale Rottura Carico	Standard Lunghezza
	Nominale	Reale	Dimensioni e filamenti di ACSR con uguale diametro		No. e diametro dei fili	Complessivamente Diametro	Peso	Nominale Rottura Carico
	MCM	mm²	AWG o MCM	Al/acciaio	mm	mm	kg/km	Kn	M ± 5
Akron	30.58	15.48	6	6/1	7 × 1.68	5.04	42.7	4.92	3.000
Alton	48.69	24.71	4	6/1	7 × 2.12	6.35	68	7.84	3.000
Ames	77.47	39.22	2	6/1	7 × 2,67	8.02	108	12.45	2.000
Azusa	123.3	62.38	1/0	6/1	7 × 3.37	10.11	172	18.97	2.000
Anaheim	155.4	78.65	2/0	6/1	7 × 3,78	11.35	217	23.93	3.000
Amherst	195.7	99.22	3/0	6/1	7 × 4,25	12.75	273	30.18	2.500
ALLEANZA	246.9	125.1	4/0	6/1	7 × 4,77	14.31	345	38.05	2.000
Butte	312.8	158.6	266.8	26/7	19 × 3.26	16.3	437	48.76	3.000
CANTONE	394.5	199.9	336.4	26/7	19 × 3.66	18.3	551	58.91	2.500
CAIRO	465.4	235.8	397.5	26/7	19 × 3,98	19.88	650	69.48	2.000
Darien	559.5	283.5	477	26/7	19 × 4.36	21.79	781	83.52	2.000
Elgin	652.4	330.6	556.5	26/7	19 × 4,71	23.54	911	97.42	1.500
SELCE	740.8	375.3	636	26/7	37 × 3,59	25.16	1.035	108.21	3.000
Greeley	927.2	469.8	795	26/7	37 × 4.02	28.14	1.295	135.47	2.500

Aaac

Prodotto: conduttori in lega allaluminio

Standard: ASTM B 399

Disegno tipico:

Zona		Flanding e diametro del filo	Ca. Complessivamente Diametro	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
Nominale	Reale	Flanding e diametro del filo	Ca. Complessivamente Diametro	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
Awg o MCM	mm²	mm	mm	kg/km	Kn	Ohm/km	M ± 5
6	13.3	7/1.554	4.67	37	4.22	2.5199	3.500
4	21.15	7/1.961	5.89	58	6.71	1.5824	3.000
2	33.63	7/2.474	7.42	93	10.68	0.9942	2.500
1/0	53.48	7/3.119	9.36	148	16.97	0.6256	2.000
2/0	67.42	7/3.503	10.51	186	20.52	0.4959	3.500
3/0	85.03	7/3.932	11.8	234	25.86	0.3936	3.000
4/0	107.23	7/4.417	13.26	296	32.63	0.3119	2.000
250	126.66	19/2.913	14.57	349	38.93	0.2642	2.000
300	152.1	19/3.193	15.97	419	46.77	0.2199	3.000
350	177.35	19/3.447	17.24	489	52.25	0.1887	3.000
400	202.71	19/3.686	18.43	559	59.74	0.165	2.500
450	228	19/3.909	19.55	629	67.19	0.1467	2.000
500	253.35	19/4.120	20.6	698	74.64	0.1321	2.000
550	278.6	37/3.096	21.67	768	83.8	0.1202	2.000
600	303.8	37/3.233	22.63	838	91.38	0.1102	2.000
650	329.25	37/3.366	23.56	908	97.94	0.1016	2.000
700	354.55	37/3.493	24.45	978	102.2	0.0944	3.500
750	380.2	37/3.617	25.32	1.049	109.6	0.088	3.000
800	405.15	37/3.734	26.14	1,117	116.8	0.0826	3.000
900	456.16	37/3.962	27.73	1.258	131.5	0.0733	3.000
1.000	506.71	37/4.176	29.23	1.399	146.1	0.066	2.500

Aaac

Prodotto: conduttori in lega allaluminio

Standard: BS EN 50182

Disegno tipico:

Codice	Zona		Filming e filo Dia.	Ca. Diametro di oyerall	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
	Nominale	Reale	Filming e filo Dia.	Ca. Diametro di oyerall	Peso	Nominale Rottura Carico	DC nominale Resistenza a 20 ℃	Standard Lunghezza
	mm²	mm²	mm	mm	kg/km	Kn	Ohm/km	M ± 5
	10	11.9	7/1.47	4.41	32	3.33	2.277	2.500
SCATOLA	15	18.8	7/1.85	5.55	51	5.27	1.749	2.000
ACACIA	20	23.9	7/2.08	6.24	65	6.7	1.384	2.500
MANDORLA	25	30.1	7/2.34	7.02	82	8.44	1.094	2.000
CEDRO	30	35.5	7/2.54	7.62	97	9.95	0.9281	2.000
	35	42.2	7/2.77	8.31	115	11.83	0.78	2.000
ABETE	40	47.8	7/2.95	8.85	131	13.4	0.688	2.500
NOCCIOLA	50	59.9	7/3.30	9.9	164	16.8	0.5498	2.000
PINE	60	71.7	7/3.61	10.83	196	20.1	0.4595	3.000
	70	84.1	7/3.91	11.73	230	23.57	0.3917	3.000
SALICE	75	89.8	7/4.04	12.12	246	25.17	0.3669	2.500
	80	96.5	7/4.19	12.57	264	27.04	0.341	2.500
	90	108.8	7/4.45	13.35	298	30.5	0.3026	2.000
QUERCIA	100	118.9	7/4.65	13.95	325	33.3	0.2769	2.000
	100	118.7	19/2.82	14.1	326	33.3	0.2786	2.000
GELSO	125	151.1	19/3.18	15.9	415	42.3	0.219	3.000
CENERE	150	180.7	19/3.48	17.4	497	50.6	0.183	3.000
OLMO	175	211	19/3.76	18.8	580	59.1	0.1568	2.500
PIOPPO	200	239	37/2.87	20.09	660	67	0.1387	2.500
	225	270.3	37/3.05	21.35	744	75.7	0.1224	2.000
SICOMORO	250	303	37/3.23	22.61	835	84.9	0.1094	2.000
Upas	300	362.1	37/3.53	24.71	998	101.5	0.09155	2.000
	350	421.8	37/3.81	26.67	1163	118.2	0.0786	3.000
TASSO	400	479.9	37/4.06	28.42	1323	134.5	0.06908	2.500

Acst

Prodotto: conduttori di alluminio in acciaio rinforzato

Standard: BS 215 Parte 2

Disegno tipico:

Zona				Stranding e Filo Diametro		Ca. Complessivamente Dia.	Peso			Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Lunghezza
Nom.alum.	Allume.	Acciaio	Totale	Allume.	Acciaio	Ca. Complessivamente Dia.	Allume.	Acciaio	Totale	Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Lunghezza
mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	M. ± 5%
16/2.5	15.3	2.55	17.8	6/1.80	1/1.80	5.4	42	20	62	5.81	1.8793	2.500
25/4.0	23.8	4	27.8	6/2.25	1/2,25	6.8	65	32	97	9.02	1.2028	2.000
35/6.0	34.3	5.7	40	6/2.70	1/2,70	8.1	94	46	140	12.7	0.8353	2.000
44/32.0	44	31.7	75.7	14/2,00	7/2.40	11.2	122	250	373	45.46	0.6573	2.000
50/8.0	48.3	8	56.3	6/3.20	1/3.20	9.6	132	64	196	17.18	0.5946	2.000
50/30	51.2	29.8	81	12/2.33	7/2.33	11.7	141	237	378	44.28	0.5644	2.000
70/12	69.9	11.4	81.3	26/1.85	7/1.44	11.7	193	91	284	26.31	0.413	2.000
95/15	94.4	15.3	109.7	26/2.15	7/1.67	13.6	260	123	383	35.18	0.3058	3.000
95/55	96.5	56.3	152.8	12/3.20	7/3.20	16	266	446	714	80.2	0.2992	3.000
105/75	105.7	75.5	181.5	14/3.10	19/2.25	17.5	292	599	899	106.69	0.2736	2.000
120/20	121.6	19.8	141.4	26/2.44	7/1.9	15.5	336	158	494	44.94	0.2374	2.500
120/70	122	71.3	193.3	12/3.60	7/3.60	18	337	564	904	98.16	0.2364	2.500
125/30	127.9	29.8	157.7	30/2.33	7/2.33	16.3	353	238	590	57.86	0.2259	2.500
150/25	148.9	24.2	173.1	26/2.70	7/2.10	17.1	411	194	604	54.37	0.1939	2.000
170/40	171.8	40.1	211.9	30/2.70	7/2.70	18.9	475	319	794	77.01	0.1682	2.000
185/30	183.8	29.8	213.6	26/3.00	7/2.33	19	507	239	744	66.28	0.1571	2.500
210/35	209.1	34.1	243.2	26/3.20	7/2.49	20.3	577	273	848	74.94	0.138	2.000
210/50	212.1	49.5	261.6	30/3.00	7/3.00	21	587	394	979	92.25	0.1363	2.500
230/30	230.9	29.8	260.7	24/3.50	7/2.33	21	638	239	874	73.09	0.1249	3.500
240/40	243	39.5	282.5	26/3.45	7/2.68	21.9	671	316	985	86.46	0.1188	3.500
265/35	263.7	34.1	297.8	24/3.74	7/2.49	22.4	728	274	998	82.94	0.1094	3.000
300/50	304.3	49.5	353.7	26/3.86	7/3.00	24.5	840	396	1.233	105.09	0.0949	3.000
300/40	304.6	39.5	344.1	54/2.68	7/2.68	24.1	843	317	1.155	99.3	0.0949	2.000
340/30	339.3	29.8	369.1	48/3.00	7/2.33	25	938	242	1.174	92.56	0.0851	2.500
380/50	382	49.5	431.5	54/3.00	7/3.00	27	1.056	397	1.448	120.91	0.0757	3.000
385/35	386	34.1	420.1	48/3.20	7/2.49	26.7	1.067	277	1.336	104.31	0.0748	2.000
435/55	434.3	56.3	490.6	54/3.20	7/3.20	28.8	1.203	450	1.647	136.27	0.0666	2.000
450/40	448.7	39.5	488.2	48/3.45	7/2.68	28.7	1.241	320	1.553	120.19	0.0644	2.000
490/65	490.3	63.6	553.9	54/3.40	7/3.40	30.6	1.356	510	1.850	152.85	0.059	2.000
485/35	494.1	34.1	528.2	45/3.74	7/2.49	29.9	1.363	283	1.636	120.31	0.0584	2.000
510/45	510.2	45.3	555.5	48/3.68	7/2.87	30.7	1.413	365	1.770	134.33	0.0566	2.000
550/70	550	71.3	621.3	54/3.60	7/3.60	32.4	1.520	572	2.065	167.42	0.0526	2.000
560/50	561.7	49.5	611.2	48/3.86	7/3.00	32.2	1.553	401	1.943	146.28	0.0514	2.000
570/40	565.5	39.5	610.3	45/4.00	7/2.68	32.2	1.563	325	1.889	137.98	0.0506	2.500
632/45	632.1	45.3	677.4 764.8	45/4.23 54/4.00	7/2.87	34	1.754	364	2.183	155.52	0.0442	2.500
680/85	678.8	86	677.4 764.8	45/4.23 54/4.00	19/2.40	36	1.868	702	2.564	209.99	0.0426	2.500

ACSR

Prodotto: conduttori di alluminio in acciaio rinforzato

Standard: BS 215 Parte 2

Disegno tipico:

Codice	Zona				Stranding e Filo Diametro		Ca. Complessivamente Dia.	Peso			Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Lunghezza
	Nom.alum	Allume.	Acciaio	Totale	Allume.	Acciaio	Ca. Complessivamente Dia.	Allume.	Acciaio	Totale	Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Lunghezza
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	M. ± 5%
NEO	10	10.62	1.77	12.39	6/1.50	1/1.50	4.5	29	14	43	4.14	2.076	3.000
SCOIATTOLO	20	20.94	3.49	24.43	6/2.11	1/2.11	6.33	58	27	85	7.88	1.368	3.000
Gopher	25	26.25	4.37	30.62	6/2.36	1/2.36	7.08	72	34	106	9.61	1.093	2.500
DONNOLA	30	31.61	5.27	36.88	6/2.59	1/2,59	7.77	87	41	128	11.45	0.9077	2.000
VOLPE	35	36.66	6.11	42.77	6/2.79	1/2,79	8.37	101	48	149	13.2	0.7822	2.000
FURETTO	40	42.41	7.07	49.48	6/3.00	1/3.00	9	117	55	172	15.2	0.6766	2.500
CONIGLIO	50	52.88	8.82	61.7	6/3.35	1/3.35	10.05	145	69	214	18.35	0.5426	2.000
VISONE	60	63.18	10.53	73.71	6/3.66	1/3.66	10.98	173	82	255	21.8	0.4545	3.000
PUZZOLA	60	63.27	36.93	100.3	12/2.59	7/2.59	12.95	175	290	465	53	0.4567	2.500
CASTORO	70	74.82	12.47	87.29	6/3.99	1/3.99	11.97	205	97	302	25.7	0.3825	2.500
CAVALLO	70	73.37	42.8	116.17	12/2.79	7/2.79	13.95	203	335	536	61.2	0.3936	2.000
Procione	75	79.2	13.2	92.4	6/4.10	1/4.10	12.3	217	103	320	27.2	0.3622	2.500
LONTRA	80	83.88	13.98	97.86	6/4.22	1/4.22	12.66	230	109	339	28.8	0.3419	2.500
GATTO	90	95.4	15.9	111.3	6/4.50	1/4.5	13.5	262	124	386	32.7	0.3007	2.000
LEPRE	100	105	17.5	122.5	6/4.72	1/4.72	14.16	288	137	425	36	0.2733	2.000
CANE	100	105	13.5	118.5	6/4.72	7/1.57	14.15	288	106	394	32.7	0.2733	2.000
IENA	100	105.8	20.44	126.2	7/4.39	7/1.93	14.57	290	160	450	40.9	0.2712	2.000
LEOPARDO	125	131.3	16.8	148.1	6/5.28	7/1.75	15.81	360	132	492	40.7	0.2184	2.000
COYOTE	125	132.1	20.1	152.2	26/2.54	7/1.91	15.89	365	157	522	46.4	0.2187	2.000
Cougar	125	130.3	7.25	137.5	18/3.05	1/3.05	15.25	362	57	419	29.8	0.2189	2.000
TIGRE	125	131.1	30.6	161.7	30/2.36	7/2.36	16.52	362	240	602	58	0.2202	2.500
LUPO	150	158	36.9	194.9	30/2,59	7/2.59	18.13	437	289	726	69.2	0.1828	2.000
Dingo	150	158.7	8.8	167.5	18/3.35	1/3.35	16.75	437	69	506	35.7	0.1815	3.000
LINCE	175	183.4	42.8	226.2	30/2.79	7/2.79	19.53	507	335	842	79.8	0.1576	2.000
Caracal	175	184.2	10.3	194.5	18/3.61	1/3.61	18.05	507	80	587	41.1	0.1563	2.500
PANTERA	200	212	49.5	261.5	30/3.00	7/3.00	21	586	388	974	92.25	0.1363	2.500
LEONE	225	238.5	55.6	294.2	30/3.18	7/3.18	22.26	659	436	1.095	100.6	0.1212	2.000
ORSO	250	264	61.6	325.6	30/3.35	7/3.35	23.45	730	483	1.213	111.1	0.1093	2.000
CAPRA	300	324.3	75.7	400	30/3.71	7/3.71	25.97	896	593	1.489	135.7	0.0891	3.000
PECORA	350	374.1	87.3	461.4	30/3.99	7/3.99	27.93	1.034	684	1.718	155.9	0.07704	2.500
ANTILOPE	350	373.1	48.4	421.5	54/2.97	7/2.97	26.73	1.032	379	1.411	118.2	0.07727	2.500
BISONTE	350	381.8	49.5	431.3	54/3.00	7/3.00	27	1.056	388	1.444	120.9	0.07573	3.000
GIAGUARO	200	210.6	11.7	222.3	18/3.86	1/3.86	19.3	580	91	671	46.55	0.1367	2.000
CERVO	400	429.3	100.2	529.5	30/4.27	7/4.27	29.89	1.186	785	1.971	178.5	0.06726	2.500
ZEBRA	400	428.9	55.6	484.5	54/3.18	7/3.18	28.62	1.186	435	1.621	131.9	0.0674	2.000
ALCE	450	477	111.3	588.3	30/4.50	7/4.50	31.5	1.318	872	2.190	198.2	0.06056	2.000
CAMMELLO	450	475.2	61.6	536.8	54/3.35	7/3.35	30.15	1.314	483	1.797	145.7	0.06073	2.500
ALCE	500	528.7	68.5	597.2	54/3.53	7/3.53	31.77	1.462	537	1.999	161.1	0.0547	2.000

ACSR

Prodotto: acciaio rinforzato

Standard: tipico alluminio ASTM

Disegno: Conduttori B 232

Codice	Zona				Stranding e Filo Diametro		Ca. Complessivamente Dia.	Peso			Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std Lunghezza
	Nom.alum	Allume.	Acciaio	Totale	Allume.	Acciaio	Ca. Complessivamente Dia.	Allume.	Acciaio	Totale	Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std Lunghezza
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	M. ± 5%
TACCHINO	6	13.29	2.19	15.48	6/1.68	1/1.68	5.04	37	17	54	5.24	2.1586	3.000
CIGNO	4	21.16	3.55	24.71	6/2.12	1/2.12	6.36	58	27	85	8.32	1.3557	3.000
SWANATE	4	21.16	5.35	26.51	7/1.96	1/2.61	6.53	58	42	100	10.53	1.3557	3.000
PASSERO	2	33.61	5.61	39.22	6/2.67	1/2.67	8.01	92	44	136	12.7	0.8535	3.000
Sparate	2	33.61	8.52	42.13	7/2.47	1/3.30	8.24	92	67	159	16.11	0.8535	2.500
Robin	1	42.39	7.1	49.49	6/3.00	1/3.00	9	116	55	171	15.85	0.6767	2.500
CORVO	1/0	53.48	8.9	62.38	6/3.37	1/3.37	10.11	147	69	216	19.32	0.5364	2.000
QUAGLIA	2/0	67.42	11.23	78.65	6/3.78	1/3.78	11.34	185	88	273	23.62	0.4255	3.000
PICCIONE	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	110	343	29.41	0.3373	2.500
PINGUINO	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	139	433	37.06	0.2675	2.000
Cera	266.8	135.16	7.48	142.64	16/3.09	1/3.09	15.45	373	58	431	30.27	0.2133	3.500
PERNICE	266.8	135.16	22	157.16	26/2.57	7/2.00	16.28	374	172	546	50.29	0.2143	2.500
STRUZZO	300	152	24.71	176.11	26/2.73	7/2.12	17.28	421	193	614	56.52	0.1906	3.000
Merun	336.4	170.45	9.48	179.93	16/3.47	1/3.47	17.35	470	74	544	38.23	0.1691	2.000
FANELLO	336.4	170.45	27.81	198.26	26/2.89	7/2.25	18.31	472	217	689	62.71	0.1699	2.500
Oriole	336.4	170.45	39.81	210.26	30/2.69	7/2.69	18.83	473	311	784	77.27	0.1704	3.000
Chickadee	397.5	201.42	11.16	212.58	16/3.77	1/3.77	18.85	555	87	642	43.99	0.1431	2.500
Brant	397.5	201.42	26.13	227.55	24/3.27	7/2.18	19.61	558	204	762	64.69	0.1438	2.000
IBIS	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	256	814	72.11	0.1438	2.500
ALLODOLA	397.5	201.42	48.97	248.39	30/2.92	7/2.92	20.44	560	367	927	88.69	0.1442	2.500
PELLICANO	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	105	771	52.16	0.1193	2.000
Sfarfallio	477	241.68	31.29	272.97	24/3.58	7/2.39	21.49	670	245	915	76.66	0.1199	3.000
FALCO	477	241.68	39.42	281.1	26/3.44	7/2.67	21.79	670	308	978	86.65	0.1199	2.000
HEN	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	441	1,112	105.34	0.1201	2.000
FALCO PESCATORE	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	122	899	60.88	0.1022	2.000
PARROCCHETTO	556.5	282	36.58	318.58	24/3.87	7/2.58	23.22	781	286	1.067	88.22	0.1027	3.000
COLOMBA	556.5	282	45.94	327.94	26/3.72	7/2.89	23.55	781	359	1.140	101.03	0.1027	3.000
AQUILA	556.5	282	65.81	347.81	30/3.46	7/3.46	24.21	783	515	1.298	122.92	0.103	3.500
PAVONE	605	306.58	39.74	346.32	24/4.03	7/2.69	24.2	849	311	1.160	95.88	0.0945	3.000
PICCIONCINO	605	306.58	49.94	356.52	26/3.87	7/3.01	24.51	850	390	1.240	108.14	0.0945	3.000
Anatra di legno	605	306.58	71.55	378.13	30/3.61	7/3.61	25.25	851	560	1.411	128.84	0.0947	3.000
Teal	605	306.58	69.87	376.45	30/3.61	19/2.16	25.24	851	548	1.399	133.59	0.0947	2.000
Kingbird	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	139	1.028	69.55	0.08945	2.000
TORRE	636	322.26	41.81	364.07	24/4.14	7/2.76	24.84	893	326	1.219	100.63	0.08989	2.500

Codice	Zona				Stranding e Filo Diametro		Ca. Complessivamente Dia.	Peso			Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Lunghezza
	Nom.alum	Allume.	Acciaio	Totale	Allume.	Acciaio	Ca. Complessivamente Dia.	Allume.	Acciaio	Totale	Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Lunghezza
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	M. ± 5%
Grosbeak	636	322.26	52.45	374.71	26/3.97	7/3.09	25.15 25.88	893	409	1.302	111.8	0.08989	3.000
Scoter	636	322.26	75.22	397.48	30/3.70	7/3.70	25.15 25.88	895	589	1.484	135.44	0.09011	3.000
Egret	636	322.26	73.55	395.8	30/3.70	19/2.22	25.9	894	576	1.470	140.3	0.09011	3.000
Swift	636	322.26	8.96	331.22	36/3.38	1/3.38	23.62	888	70	958	60.52	0.08945	2.000
FENICOTTERO	666.6	337.74	43.81	381.55	24/4.23	7/2.82	25.4	936	342	1.278	105.68	0.08577	2.500
Gannet	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	938	429	1.365	117.33	0.08577	2.500
Trampolo	715.5	362.58	46.97	409.55	24/4.39	7/2.92	26.31	1,005	367	1.372	113.35	0.07989	2.000
STORNO	715.5	362.53	59.03	421.61	26/4.21	7/3.28	26.68	1,005	461	1.466	125.91	0.07989	2.500
Redwing	715.5	362.58	82.58	445.16	30/3.92	19/2.35	27.43	1,006	647	1.653	153.94	0.08009	2.000
Tern	795	402.84	27.87	430.71	45/3.38	7/2.25	27.03	1,116	217	1.333	97.37	0.07191	2.500
CONDOR	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1,116	408	1.524	124.45	0.07191	3.000
CUCULO	795	402.84	52.19	455.03	24/4.62	7/3.08	27.74	1,116	408	1.524	123.94	0.07191	2.000
Drake	795	402.84	65.51	468.45	26/4.44	7/3.45	28.11	1,116	512	1.628	139.92	0.07191	2.000
FOLAGA	795	402.84	11.16	414	36/3.77	1/3.77	26.41	1,110	88	1.198	74.34	0.07156	3.000
MALLARD	795	402.84	91.87	484.71	30/4.14	19/2.48	28.96	1,119	719	1.838	171.18	0.07208	2.500
Ruddy	900	456.06	31.54	487.6	45/3.59	7/2.40	28.73	1.263	247	1,510	108.96	0.06351	2.000
CANARINO	900	456.06	59.1	515.6	54/3.28	7/3.28	29.52	1.263	461	1.724	140.95	0.06351	2.000
SBARRA	954	483.42	33.42	516.84	45/3.70	7/2.47	29.61	1.339	262	1.601	115.63	0.05992	2.000
Catbird	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1.333	105	1.438	87.65	0.05962	2.500
CARDINALE	954	483.42	62.65	546.07	54/3.38	7/3.38	30.42	1.339	490	1.829	149.36	0.05992	2.500
Ortlan	1.033,5	523.68	36.19	559.87	45/3.85	7/2.57	30.81	1.451	283	1.734	123.1	0.05531	2.000
Tanger	1.033,5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1.443	113	1.556	94.93	0.05504	2.000
CHIURLO	1.033,5	523.68	67.87	591.55	54/3.52	7/3.52	31.68	1.451	530	1.981	161.8	0.05531	2.000
Bluejay	1,113	563.93	39.03	602.96	45/4.00	7/2.66	31.98	1.563	385	1.868	132.63	0.05136	2.500
Finch	1,113	563.93	71.55	635.48	54/3.65	19/2.19	32.85	1.570	580	2.130	174.41	0.05161	2.000
Stamina	1.192,5	604.26	41.55	645.81	45/4.14	7/2.76	33.12	1.674	327	2.001	141.79	0.04793	2.500
Branchi	1.192,5	604.26	76.58	680.84	54/3.77	19/2.27	33.97	1.682	600	2.282	188.38	0.04817	2.000
TARABUSO	1.272	644.51	44.52	689.03	45/4.27	7/2.85	34.17	1.785	349	2.134	151.48	0.04494	2.500
FAGIANO	1.272	644.51	81.63	726.19	54/3.90	19/2.34	35.1	1.795	638	2.433	194	0.04516	2.000
ALLODOLA	1.272	644.51	17.87	662.38 731.94	36/4.78	1/4.78	33.42	1.777	140	1.917	115.85	0.04472	2.000
Dipper	1.351,5	684.84 684.84	47.1	662.38 731.94	45/4.40	7/2.92	35.16	1.898	368	2.266	160.7	0.0423	2.000
Martin	1.351,5	684.84 684.84	88.71	771.55 775.42	54/4.02	19/2.41	36.17	1.906	679	2.585	206.05	0.0425	2.000
Bobolink	1.431	725.1	50.32	771.55 775.42	45/4.53	7/3.02	36.24	2.009	393	2.402	170.71	0.03994	2.000
PIVIERE	1.431	725.1	91.87	816.97	54/4.14	19/2.48	37.24	2.019	719	2.738	218.24	0.04013	2.500
Nuthatch	1.510,5	765.35	52.9	818.25	45/4.65	7/3.10	37.2	2.120	414	2.534 2.890 2.667 3.042 222	177.89	0.03784	2.000
PAPPAGALLO	1.510,5	765.35	96.84	862.19	54/4.25	19/2.55	38.25	2.131	759		230.2	0.03802	2.000
PAVONCELLA	1.590	805.68	55.48 102.13	861.16	45/4.77	7/3.18	38.16	2.232 2.243	435 799		187.02	0.03595	2.000
FALCO	1.590	805.68	55.48 102.13	907.81	54/4.36	19/2.62	39.26	2.232 2.243	435 799		242.55	0.03613	2.000
Gallo cedrone	80	40.52	14.13	54.65	8/2.54	1/4.24	9.32	112	110		23.6	0.7115	2.500
Petrel	101.8	51.61	30.06	81.67	12/2.34	7/2.34	11.71 12.22 13.46	143 156 189	235 256 311 367 409 441 722 488	378 412 500 590 657 709 1007 785	41.75	0.5613	2.000 2.000 2.000 2.000 2.000 3.000 2.500 3.000
MINORCA	110.8	56.13	32.77	88.9	12/2.44	7/2.44					51.25 61.7 72.55 78.5 84.8 128.8 93.9	0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705
Livello	134.6	68.19	39.81	108	12/2.69	7/2.69
GUINEA Dotterel Dorking	159	80.58	46.97	127.55	12/2.92	7/2.92	14.63 15.42 16.03 18.14 16.84	223 248 266 285 297
	176.9	89.48	52.19	141.67	12/3.08	7/3.08
	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12/3.20 18/2.86 12/3.37	7/3.20 19/2.48 7/3.37
BRAHMA Cochin	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12/3.20 18/2.86 12/3.37	7/3.20 19/2.48 7/3.37

ACSR/AW

Prodotto: conduttori in alluminio in acciaio in alluminio rinforzato

Standard: ASTM B 549

Disegno tipico:

Codice	Zona				Stranding e Filo Diametro		Ca. Complessivamente Dia.	Peso			Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Lunghezza
	Nom.alum	Allume.	Acciaio	Totale	Allume.	Acciaio	Ca. Complessivamente Dia.	Allume.	Acciaio	Totale	Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Lunghezza
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	M. ± 5%
SWANATE	4	21.16	5.35	26.51	7/1.96	1/2.61	6.53	58	35	93	10.16	1.249	2.000
PASSERO	2	33.61	5.61	39.22	6/2.67	1/2.67	8.01	92	37	129	12.31	0.8079	2.000
Sparate	2	33.61	8.52	42.13	7/2.47	1/3.30	8.24	92	56	148	15.6	0.7861	2.000
Robin	1	42.39	7.1	49.49	6/2,00	1/3.00	9	116	47	163	15.34	0.6404	2.500
CORVO	1/0	53.48	8.9	62.38	6/3.37	1/3.37	10.11	147	59	206	18.78	0.5078	2.000
QUAGLIA	2/0	67.42	11.23	78.65	6/3.78	1/3.78	11.34	185	74	259	22.85	0.4028	3.000
PICCIONE	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	94	327	28.03	0.3193	2.500
PINGUINO	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	118	412	34.15	0.2532	2.000
Cera	266.8	135.16	7.48	142.64	16/3.09	1/3.09	15.45	373	49	422	30.03	0.2094	2.000
Merlino	336.4	170.45	9.48	119.93	16/3.47	1/3.47	17.35	470	62	532	37.66	0.166	2.500
FANELLO	336.4	170.45	21.81	198.26	26/2.89	7/2.25	18.31	472	184	656	59.95	0.161	2.500
Oriole	336.4	170.45	39.81	210.26	30/2.69	7/2.69	18.83	473	264	737	74.65	0.1578	2.000
Chickadee	397.5	201.42	11.16	212.58	16/3.77	1/3.77	18.85	555	74	629	43.62	0.1405	2.500
IBIS	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	217	775	69.8	0.1363	2.000
ALLODOLA	397.5	201.42	46.97	248.39	30/2.92	7/2.92	20.44	560	311	871	87.19	0.1335	2.500
PELLICANO	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	88	754	50.86	0.1171	2.000
Sfarfallio	477	241.68	31.29	272.97	24/3.58	7/2.39	21.49	670	207	877	74.35	0.1148	3.000
FALCO	477	241.68	39.42	281.10	26/3.44	7/2.67	21.8	670	261	931	83.87	0.1136	3.500
HEN	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	373	1.044	103.63	0.1113	2.000
FALCO PESCATORE	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	103	880	58.73	0.1003	2.000
PARROCCHETTO	556.5	282	36.58	318.58	24/3.87	7/2.58	23.22	781	242	1.023	85.64	0.0984	2.500
COLOMBA	556.5	282	45.94	327.94	26/3.72	7/2.89	23.55	781	304	1.085	97.6	0.0973	3.000
AQUILA	556.5	282	65.81	347.8	30/3.46	7/3.46	24.21	783	436	1.219	118.96	0.0954	3.500
PAVONE	605	306.58	39.74	346.32	24/4.03	7/2.69	24.2	840	263	1,112	93.08	0.0905	2.500
PICCIONCINO	605	306.58	49.94	356.52	26/3.87	7/3.01	24.51	850	330	1.180	104.89	0.0895	3.000
Anatra di legno	605	306.58	71.55	378.13	30/3.61	7/3.61	25.25	851	474	1.325	126.53	0.0877	3.000
Kingbird	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	118	1.007	66.64	0.0978	2.000
TORRE	636	322.26	41.81	364.07	24/4.14	7/2.76	24.84	893	277	1.170	97.88	0.0861	2.500
Grosbeak	636	322.26	52.45	374.7	26/3.97	7/3.09	25.15	893	347	1.240	110.21	0.0852	2.500
Scoter	636	322.26	75.22	397.48	30/3.70	7/3.70	25.88	895	498	1.393	130.29	0.0834	3.000
Swift	636	322.26	8.96	331.22	36/3.38	1/3.38	23.62	888	59	947	60.36	0.0886	2.000
FENICOTTERO	666.6	337.74	43.81	381.55	24/4.23	7/2.82	25.4	936	290	1.226	102.57	0.0821	2.500
Gannet	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	936	364	1.300	115.57	0.0813	2.500
Trampolo	715.5	362.58	46.97	409.55	24/4.39	7/2.92	26.31	1,005	311	1.316	110.04	0.0765	2.000

Codice	Zona				Stranding e Filo Diametro		Ca. Complessivamente Dia.	Peso			Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Lunghezza
	Nom.alum	Allume.	Acciaio	Totale	Allume.	Acciaio	Ca. Complessivamente Dia.	Allume.	Acciaio	Totale	Nom. Rottura Carico	Nom.dc Resistenza a 20 ℃	Std. Lunghezza
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	M. ± 5%
STORNO	715.5	362.58	59.03	421.61	26/4.21	7/3.28	26.68	1,005	391	1.396	122.35	0.0757	2.500
Redwing	715.5	362.58	82.58	445.16	30/3.92	19/2.35	27.43	1,006	547	1.553	148.31	0.0743	2.000
Tern	795	402.84	27.87	430.71	45/3.38	7/2.25	27.03	1,116	184	1.300	95.44	0.0702	2.500
Coijor	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1,116	345	1.461	122.77	0.0689	3.000
CUCULO	795	402.84	52.19	455.03	24/4.62	7/3.08	27.74	1,116	345	1.461	122.77	0.0689	2.000
Drake	795	402.84	65.61	468.45	26/4.44	7/3.45	28.11	1,116	434	1.550	135.96	0.0681	2.000
FOLAGA	795	402.84	11.16	414	36/3.77	1/3.77	26.41	1,110	74	1.184	74.09	0.0709	3.000
MALLARD	795	402.84	91.87	494.71	30/4.14	19/2.48	28.96	1,119	609	1.728	164.91	0.0669	2.500
Ruddy	900	456.06	31.54	487.6	45/3.59	7/2.4	28.73	1.263	209	1.472	107.09	0.082	2.000
CANARINO	900	456.06	59.1	515.16	54/3.28	7/3.28	29.52	1.263	391	1.654	137.34	0.0808	2.000
SBARRA	954	483.42	33.42	516.84	45/3.70	7/2.47	29.61	1.339	221	1.560	113.26	0.0585	2.000
Catbird	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1.333	88	1.421	86.36	0.0591	2.500
CARDINALE	954	483.42	62.65	546.07	54/3.38	7/3.38	30.42	1.339	414	1.753	145.59	0.0574	2.500
Ortlan	1.033,5	523.68	36.19	559.67	45/3.85	7/2.57	30.81	1.451	239	1.690	120.55	0.054	2.000
Tanager	1.033,5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1.443	96	1.539	93.52	0.0545	2.000
CHIURLO	1.033,5	523.68	67.87	591.55	54/3.52	7/3.52	31.68	1.451	449	1.900	155.16	0.053	2.000
Bluejay	1,113	563.93	39.03	602.96	45/4.00	7/2.66	31.98	1.563	258	1.821	129.88	0.0502	2.500
Stamina	1.192,5	804.26	41.55	645.81	45/4.14	7/2.76	33.12	1.874	275	1.949	138.86	0.0468	2.500
Branchi	1.192,5	804.26	76.58	680.84	54/3.77	19/2.27	33.97	1.562	508	2.190	179	0.0462	2.000
TARABUSO	1.272	644.51	44.52	689.03	45/4.27	7/2.85	34.17	1.785	295	2.080	148.34	0.0439	2.500
FAGIANO	1.272	644.51	81.86	726.19	54/3.90	19/2.34	35.1	1.795	541	2.336	188.43	0.0433	2.000
	1.272	644.51	17.87	662.38	36/4.78	1/4.78	33.42	1.777	118	1.895	113.94	0.0443	2.000
Dipper	1.351.5	684.84	47.1	731.94	45/4.40	7/2.92	35.16	1.908	312	2.210	157.39	0.0413	2.000
Martin	1.351,5	684.84	86.71	771.55	54/4.02	19/2.41	36.17	1.906	575	2.481	200.13	0.0407	2.500
8080iinx	1.431	725.1	50.32	775.42	45/4.53	7/3.02	36.24	2.019	333	2.342	167.16	0.039	2.000
PIVIERE	1.431	725.1	91.87	816.97	54/4.14	19/2.48	37.24	2.019	609	2.628	211.97	0.0385	2.500
Nuthatch	1.510,5	765.35	52.90	818.25	45/4.65	7/3.10	37.20	2.120	350	2.470	176.19	0.0370	2.000
PAPPAGALLO	1.510,5	765.35	96.84	862.19	54/4.25	19/2.55	38.25	2.131	642	2.773	223.59	0.0364	2.500
PAVONCELLA	1.590	805.68	55.48	861.16	45/4.77	7/3.18	38.16	2.232	367	2.599	185.24	0.0351	2.000
FALCO	1.590	805.68	102.13	907.81	54/4.36	19/2.62	39.26	2.243	677	2.920	235.58	0.0345	2.000
Gallo cedrone	80.0	40.54	14.13	54.67	8/2.54	1/4.242	9.32	111	93	204	21.70	0.6358	2.500
Petrel	101.8	51.58	30.08	81.66	12/2.339	7/2.339	11.70	141	201	342	44.00	0.4687	2.000
MINORCA	110.8	56.14	32.76	88.90	12/2.441	7/2.441	12.20	154	219	373	47.92	0.4306	2.000
Livello	134.6	62.80	39.78	102.58	12/2.69	7/2.69	13.45	187	266	453	57.80	0.3535	2.000
GUINEA	159.0	80.57	47.00	127.57	12/2.924	7/2.924	14.62	221	314	535	67.98	0.3000	2.000
Dotterel	176.9	89.64	52.29	141.93	12/3.084	7/3.084	15.42	246	349	595	75.20	0.2697	3.500
Dorking	190.8	96.68	56.4	153.08	12/3.203	7/3.203	16.01	265	377	642	81.11	0.2500	3.000
BRAHMA	203.2	103.00	91.93	194.93	16/2.863 12/3.371	19/2.482 7/3.371	18.13	283	617	900	120.46 88.06	0.2160	2.500
Cochin	211.3	107.1	62.47	169.67	16/2.863 12/3.371	19/2.482 7/3.371	16.85	294	417	711	120.46 88.06	0.2257	3.000

su un:

sotto un:

*codice di verifica

Conduttori AAC ad alta conducibilità per la trasmissione di potenza

Panoramica del prodotto

Vantaggi del prodotto

Prestazioni elettriche superiori

Leggero e resistente alla corrosione

Conveniente e durevole

Flessibilità di progettazione personalizzabile

Utilizzo

Reti elettriche urbane

Progetti di distribuzione dell'energia costiera

Ristrutturazione della rete elettrica rurale e suburbana

Sistemi di alimentazione industriale e commerciale

Perché scegliere noi

Tecnologia di produzione avanzata

Forte personalizzazione e capacità OEM

Ricca esperienza nel settore e certificazione globale

Servizio post-vendita completo

FAQ

A quali standard sono conformi i conduttori CAA ?

Potete fornire una lunghezza personalizzata e una configurazione di cordatura per conduttori AAC?

Qual è il tempo di consegna per ordini all'ingrosso di conduttori AAC?

Panoramica del prodotto

Vantaggi del prodotto

Prestazioni elettriche superiori

Leggero e resistente alla corrosione

Conveniente e durevole

Flessibilità di progettazione personalizzabile

Utilizzo

Reti elettriche urbane

Progetti di distribuzione dell'energia costiera

Ristrutturazione della rete elettrica rurale e suburbana

Sistemi di alimentazione industriale e commerciale

Perché scegliere noi

Tecnologia di produzione avanzata

Forte personalizzazione e capacità OEM

Ricca esperienza nel settore e certificazione globale

Servizio post-vendita completo

FAQ

A quali standard sono conformi i conduttori CAA ?

Potete fornire una lunghezza personalizzata e una configurazione di cordatura per conduttori AAC?

Qual è il tempo di consegna per ordini all'ingrosso di conduttori AAC?

CHI SIAMO

PRODOTTI

CONTATTACI
