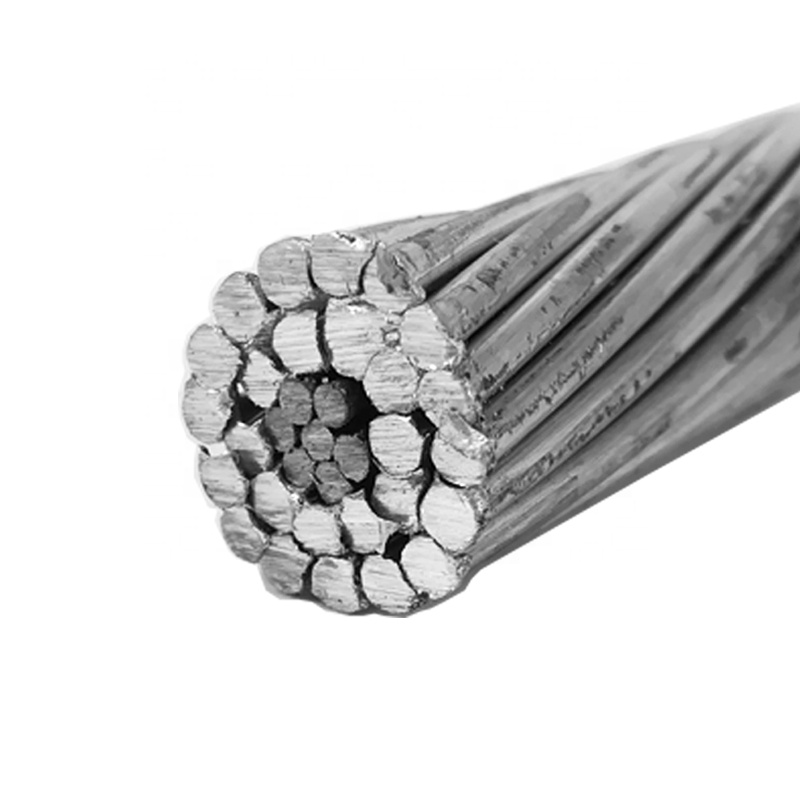

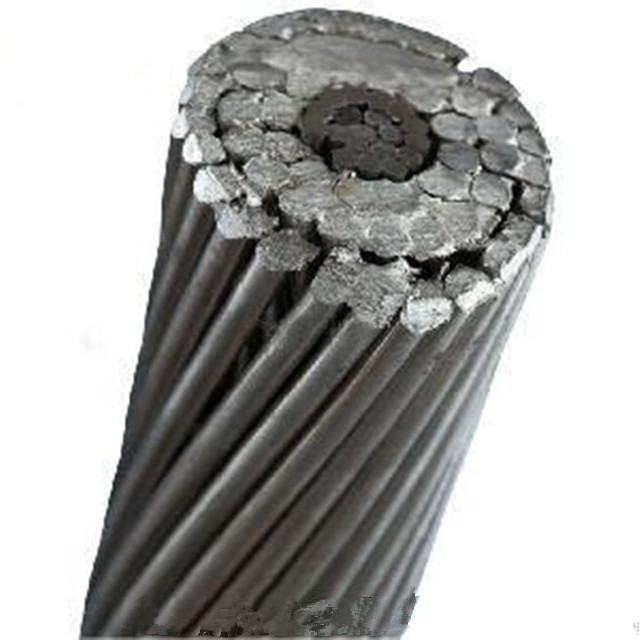

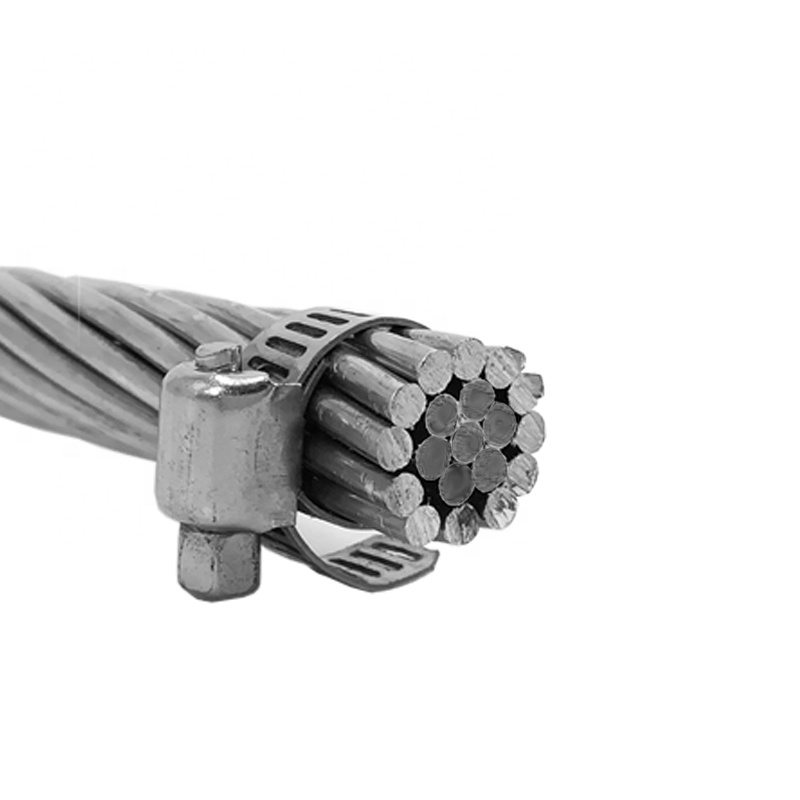

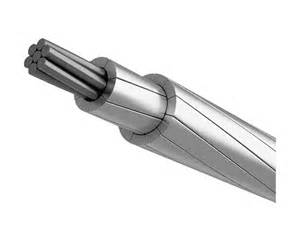

L'ACSR (conduttore di alluminio in acciaio rinforzato) è un conduttore di trasmissione di potenza aerea ampiamente utilizzato composto da un nucleo di acciaio centrale circondato da uno o più strati di fili in alluminio. Combina l'alta resistenza alla trazione dell'acciaio con l'eccellente conducibilità e le proprietà leggere dell'alluminio, rendendolo ideale per le linee elettriche a lungo termine.
Costruzione:
Core di acciaio: fornisce resistenza meccanica e resistenza al rilassamento in carichi pesanti o alte temperature.
Fili esterni in alluminio: condurre elettricità in modo efficiente pur essendo leggero e resistente alla corrosione.
Vantaggi:
Elevata resistenza alla trazione: adatto a lunghe campature (ad es. Attraversamenti fluviali, aree montuose).
Costi conveniente: più economico di conduttori di tutto-alluminio o rame.
Stabilità termica: il nucleo in acciaio riduce l'abbassamento ad alte temperature.
Resistenza alla corrosione: l'alluminio forma uno strato di ossido protettivo.
Svantaggi:
Reattanza più elevata: a causa delle proprietà magnetiche dell'acciaio, che influenzano l'efficienza di trasferimento di potenza.
Suscettibilità alla corrosione: nelle aree costiere o inquinate, possono essere utilizzati nuclei di acciaio galvanizzati o rivestiti in alluminio.
Applicazioni:
Linee di trasmissione e distribuzione di potenza aerea.
Elettrificazione ferroviaria.
Torri di telecomunicazione (come fili di Guy).
L'ACSR (conduttore di alluminio in acciaio rinforzato) è un conduttore di trasmissione di potenza aerea ampiamente utilizzato composto da un nucleo di acciaio centrale circondato da uno o più strati di fili in alluminio. Combina l'alta resistenza alla trazione dell'acciaio con l'eccellente conducibilità e le proprietà leggere dell'alluminio, rendendolo ideale per le linee elettriche a lungo termine.
Costruzione:
Core di acciaio: fornisce resistenza meccanica e resistenza al rilassamento in carichi pesanti o alte temperature.
Fili esterni in alluminio: condurre elettricità in modo efficiente pur essendo leggero e resistente alla corrosione.
Vantaggi:
Elevata resistenza alla trazione: adatto a lunghe campature (ad es. Attraversamenti fluviali, aree montuose).
Costi conveniente: più economico di conduttori di tutto-alluminio o rame.
Stabilità termica: il nucleo in acciaio riduce l'abbassamento ad alte temperature.
Resistenza alla corrosione: l'alluminio forma uno strato di ossido protettivo.
Svantaggi:
Reattanza più elevata: a causa delle proprietà magnetiche dell'acciaio, che influenzano l'efficienza di trasferimento di potenza.
Suscettibilità alla corrosione: nelle aree costiere o inquinate, possono essere utilizzati nuclei di acciaio galvanizzati o rivestiti in alluminio.
Applicazioni:
Linee di trasmissione e distribuzione di potenza aerea.
Elettrificazione ferroviaria.
Torri di telecomunicazione (come fili di Guy).
Standard: ASTM B 232
Codice | Zona | Stranding e Filo Diametro | Ca. Complessivamente Dia. | Peso | Nom. Rottura Carico | Nom.dc Resistenza a 20 ℃ | Std Lunghezza | ||||||
Nom.alum | Allume. | Acciaio | Totale | Allume. | Acciaio | Allume. | Acciaio | Totale | |||||
mm² | mm² | mm² | mm² | mm | mm | mm | kg/km | kg/km | kg/km | Kn | Ohm/km | M. ± 5% | |
TACCHINO | 6 | 13.29 | 2.19 | 15.48 | 6/1.68 | 1/1.68 | 5.04 | 37 | 17 | 54 | 5.24 | 2.1586 | 3.000 |
CIGNO | 4 | 21.16 | 3.55 | 24.71 | 6/2.12 | 1/2.12 | 6.36 | 58 | 27 | 85 | 8.32 | 1.3557 | 3.000 |
SWANATE | 4 | 21.16 | 5.35 | 26.51 | 7/1.96 | 1/2.61 | 6.53 | 58 | 42 | 100 | 10.53 | 1.3557 | 3.000 |
PASSERO | 2 | 33.61 | 5.61 | 39.22 | 6/2.67 | 1/2.67 | 8.01 | 92 | 44 | 136 | 12.7 | 0.8535 | 3.000 |
Sparate | 2 | 33.61 | 8.52 | 42.13 | 7/2.47 | 1/3.30 | 8.24 | 92 | 67 | 159 | 16.11 | 0.8535 | 2.500 |
Robin | 1 | 42.39 | 7.1 | 49.49 | 6/3.00 | 1/3.00 | 9 | 116 | 55 | 171 | 15.85 | 0.6767 | 2.500 |
CORVO | 1/0 | 53.48 | 8.9 | 62.38 | 6/3.37 | 1/3.37 | 10.11 | 147 | 69 | 216 | 19.32 | 0.5364 | 2.000 |
QUAGLIA | 2/0 | 67.42 | 11.23 | 78.65 | 6/3.78 | 1/3.78 | 11.34 | 185 | 88 | 273 | 23.62 | 0.4255 | 3.000 |
PICCIONE | 3/0 | 85.03 | 14.19 | 99.22 | 6/4.25 | 1/4.25 | 12.75 | 233 | 110 | 343 | 29.41 | 0.3373 | 2.500 |
PINGUINO | 4/0 | 107.23 | 17.87 | 125.1 | 6/4.77 | 1/4.77 | 14.31 | 294 | 139 | 433 | 37.06 | 0.2675 | 2.000 |
Cera | 266.8 | 135.16 | 7.48 | 142.64 | 16/3.09 | 1/3.09 | 15.45 | 373 | 58 | 431 | 30.27 | 0.2133 | 3.500 |
PERNICE | 266.8 | 135.16 | 22 | 157.16 | 26/2.57 | 7/2.00 | 16.28 | 374 | 172 | 546 | 50.29 | 0.2143 | 2.500 |
STRUZZO | 300 | 152 | 24.71 | 176.11 | 26/2.73 | 7/2.12 | 17.28 | 421 | 193 | 614 | 56.52 | 0.1906 | 3.000 |
Merun | 336.4 | 170.45 | 9.48 | 179.93 | 16/3.47 | 1/3.47 | 17.35 | 470 | 74 | 544 | 38.23 | 0.1691 | 2.000 |
FANELLO | 336.4 | 170.45 | 27.81 | 198.26 | 26/2.89 | 7/2.25 | 18.31 | 472 | 217 | 689 | 62.71 | 0.1699 | 2.500 |
Oriole | 336.4 | 170.45 | 39.81 | 210.26 | 30/2.69 | 7/2.69 | 18.83 | 473 | 311 | 784 | 77.27 | 0.1704 | 3.000 |
Chickadee | 397.5 | 201.42 | 11.16 | 212.58 | 16/3.77 | 1/3.77 | 18.85 | 555 | 87 | 642 | 43.99 | 0.1431 | 2.500 |
Brant | 397.5 | 201.42 | 26.13 | 227.55 | 24/3.27 | 7/2.18 | 19.61 | 558 | 204 | 762 | 64.69 | 0.1438 | 2.000 |
IBIS | 397.5 | 201.42 | 32.77 | 234.19 | 26/3.14 | 7/2.44 | 19.88 | 558 | 256 | 814 | 72.11 | 0.1438 | 2.500 |
ALLODOLA | 397.5 | 201.42 | 48.97 | 248.39 | 30/2.92 | 7/2.92 | 20.44 | 560 | 367 | 927 | 88.69 | 0.1442 | 2.500 |
PELLICANO | 477 | 241.68 | 13.42 | 255.1 | 18/4.14 | 1/4.14 | 20.7 | 666 | 105 | 771 | 52.16 | 0.1193 | 2.000 |
Sfarfallio | 477 | 241.68 | 31.29 | 272.97 | 24/3.58 | 7/2.39 | 21.49 | 670 | 245 | 915 | 76.66 | 0.1199 | 3.000 |
FALCO | 477 | 241.68 | 39.42 | 281.1 | 26/3.44 | 7/2.67 | 21.79 | 670 | 308 | 978 | 86.65 | 0.1199 | 2.000 |
HEN | 477 | 241.68 | 56.39 | 298.07 | 30/3.20 | 7/3.20 | 22.4 | 671 | 441 | 1,112 | 105.34 | 0.1201 | 2.000 |
FALCO PESCATORE | 556.5 | 282 | 15.68 | 297.68 | 18/4.47 | 1/4.47 | 22.35 | 777 | 122 | 899 | 60.88 | 0.1022 | 2.000 |
PARROCCHETTO | 556.5 | 282 | 36.58 | 318.58 | 24/3.87 | 7/2.58 | 23.22 | 781 | 286 | 1.067 | 88.22 | 0.1027 | 3.000 |
COLOMBA | 556.5 | 282 | 45.94 | 327.94 | 26/3.72 | 7/2.89 | 23.55 | 781 | 359 | 1.140 | 101.03 | 0.1027 | 3.000 |
AQUILA | 556.5 | 282 | 65.81 | 347.81 | 30/3.46 | 7/3.46 | 24.21 | 783 | 515 | 1.298 | 122.92 | 0.103 | 3.500 |
PAVONE | 605 | 306.58 | 39.74 | 346.32 | 24/4.03 | 7/2.69 | 24.2 | 849 | 311 | 1.160 | 95.88 | 0.0945 | 3.000 |
PICCIONCINO | 605 | 306.58 | 49.94 | 356.52 | 26/3.87 | 7/3.01 | 24.51 | 850 | 390 | 1.240 | 108.14 | 0.0945 | 3.000 |
Anatra di legno | 605 | 306.58 | 71.55 | 378.13 | 30/3.61 | 7/3.61 | 25.25 | 851 | 560 | 1.411 | 128.84 | 0.0947 | 3.000 |
Teal | 605 | 306.58 | 69.87 | 376.45 | 30/3.61 | 19/2.16 | 25.24 | 851 | 548 | 1.399 | 133.59 | 0.0947 | 2.000 |
Kingbird | 636 | 322.26 | 17.9 | 340.16 | 18/4.78 | 1/4.78 | 23.88 | 889 | 139 | 1.028 | 69.55 | 0.08945 | 2.000 |
TORRE | 636 | 322.26 | 41.81 | 364.07 | 24/4.14 | 7/2.76 | 24.84 | 893 | 326 | 1.219 | 100.63 | 0.08989 | 2.500 |
Codice | Zona | Stranding e Filo Diametro | Ca. Complessivamente Dia. | Peso | Nom. Rottura Carico | Nom.dc Resistenza a 20 ℃ | Std. Lunghezza | ||||||
Nom.alum | Allume. | Acciaio | Totale | Allume. | Acciaio | Allume. | Acciaio | Totale | |||||
mm² | mm² | mm² | mm² | mm | mm | mm | kg/km | kg/km | kg/km | Kn | Ohm/km | M. ± 5% | |
Grosbeak | 636 | 322.26 | 52.45 | 374.71 | 26/3.97 | 7/3.09 | 25.15 25.88 | 893 | 409 | 1.302 | 111.8 | 0.08989 | 3.000 |
Scoter | 636 | 322.26 | 75.22 | 397.48 | 30/3.70 | 7/3.70 | 895 | 589 | 1.484 | 135.44 | 0.09011 | 3.000 | |
Egret | 636 | 322.26 | 73.55 | 395.8 | 30/3.70 | 19/2.22 | 25.9 | 894 | 576 | 1.470 | 140.3 | 0.09011 | 3.000 |
Swift | 636 | 322.26 | 8.96 | 331.22 | 36/3.38 | 1/3.38 | 23.62 | 888 | 70 | 958 | 60.52 | 0.08945 | 2.000 |
FENICOTTERO | 666.6 | 337.74 | 43.81 | 381.55 | 24/4.23 | 7/2.82 | 25.4 | 936 | 342 | 1.278 | 105.68 | 0.08577 | 2.500 |
Gannet | 666.6 | 337.74 | 55.03 | 392.77 | 26/4.07 | 7/3.16 | 25.76 | 938 | 429 | 1.365 | 117.33 | 0.08577 | 2.500 |
Trampolo | 715.5 | 362.58 | 46.97 | 409.55 | 24/4.39 | 7/2.92 | 26.31 | 1,005 | 367 | 1.372 | 113.35 | 0.07989 | 2.000 |
STORNO | 715.5 | 362.53 | 59.03 | 421.61 | 26/4.21 | 7/3.28 | 26.68 | 1,005 | 461 | 1.466 | 125.91 | 0.07989 | 2.500 |
Redwing | 715.5 | 362.58 | 82.58 | 445.16 | 30/3.92 | 19/2.35 | 27.43 | 1,006 | 647 | 1.653 | 153.94 | 0.08009 | 2.000 |
Tern | 795 | 402.84 | 27.87 | 430.71 | 45/3.38 | 7/2.25 | 27.03 | 1,116 | 217 | 1.333 | 97.37 | 0.07191 | 2.500 |
CONDOR | 795 | 402.84 | 52.19 | 455.03 | 54/3.08 | 7/3.08 | 27.72 | 1,116 | 408 | 1.524 | 124.45 | 0.07191 | 3.000 |
CUCULO | 795 | 402.84 | 52.19 | 455.03 | 24/4.62 | 7/3.08 | 27.74 | 1,116 | 408 | 1.524 | 123.94 | 0.07191 | 2.000 |
Drake | 795 | 402.84 | 65.51 | 468.45 | 26/4.44 | 7/3.45 | 28.11 | 1,116 | 512 | 1.628 | 139.92 | 0.07191 | 2.000 |
FOLAGA | 795 | 402.84 | 11.16 | 414 | 36/3.77 | 1/3.77 | 26.41 | 1,110 | 88 | 1.198 | 74.34 | 0.07156 | 3.000 |
MALLARD | 795 | 402.84 | 91.87 | 484.71 | 30/4.14 | 19/2.48 | 28.96 | 1,119 | 719 | 1.838 | 171.18 | 0.07208 | 2.500 |
Ruddy | 900 | 456.06 | 31.54 | 487.6 | 45/3.59 | 7/2.40 | 28.73 | 1.263 | 247 | 1,510 | 108.96 | 0.06351 | 2.000 |
CANARINO | 900 | 456.06 | 59.1 | 515.6 | 54/3.28 | 7/3.28 | 29.52 | 1.263 | 461 | 1.724 | 140.95 | 0.06351 | 2.000 |
SBARRA | 954 | 483.42 | 33.42 | 516.84 | 45/3.70 | 7/2.47 | 29.61 | 1.339 | 262 | 1.601 | 115.63 | 0.05992 | 2.000 |
Catbird | 954 | 483.42 | 13.42 | 496.84 | 36/4.14 | 1/4.14 | 28.95 | 1.333 | 105 | 1.438 | 87.65 | 0.05962 | 2.500 |
CARDINALE | 954 | 483.42 | 62.65 | 546.07 | 54/3.38 | 7/3.38 | 30.42 | 1.339 | 490 | 1.829 | 149.36 | 0.05992 | 2.500 |
Ortlan | 1.033,5 | 523.68 | 36.19 | 559.87 | 45/3.85 | 7/2.57 | 30.81 | 1.451 | 283 | 1.734 | 123.1 | 0.05531 | 2.000 |
Tanger | 1.033,5 | 523.68 | 14.51 | 538.19 | 36/4.30 | 1/4.30 | 30.12 | 1.443 | 113 | 1.556 | 94.93 | 0.05504 | 2.000 |
CHIURLO | 1.033,5 | 523.68 | 67.87 | 591.55 | 54/3.52 | 7/3.52 | 31.68 | 1.451 | 530 | 1.981 | 161.8 | 0.05531 | 2.000 |
Bluejay | 1,113 | 563.93 | 39.03 | 602.96 | 45/4.00 | 7/2.66 | 31.98 | 1.563 | 385 | 1.868 | 132.63 | 0.05136 | 2.500 |
Finch | 1,113 | 563.93 | 71.55 | 635.48 | 54/3.65 | 19/2.19 | 32.85 | 1.570 | 580 | 2.130 | 174.41 | 0.05161 | 2.000 |
Stamina | 1.192,5 | 604.26 | 41.55 | 645.81 | 45/4.14 | 7/2.76 | 33.12 | 1.674 | 327 | 2.001 | 141.79 | 0.04793 | 2.500 |
Branchi | 1.192,5 | 604.26 | 76.58 | 680.84 | 54/3.77 | 19/2.27 | 33.97 | 1.682 | 600 | 2.282 | 188.38 | 0.04817 | 2.000 |
TARABUSO | 1.272 | 644.51 | 44.52 | 689.03 | 45/4.27 | 7/2.85 | 34.17 | 1.785 | 349 | 2.134 | 151.48 | 0.04494 | 2.500 |
FAGIANO | 1.272 | 644.51 | 81.63 | 726.19 | 54/3.90 | 19/2.34 | 35.1 | 1.795 | 638 | 2.433 | 194 | 0.04516 | 2.000 |
ALLODOLA | 1.272 | 644.51 | 17.87 | 662.38 731.94 | 36/4.78 | 1/4.78 | 33.42 | 1.777 | 140 | 1.917 | 115.85 | 0.04472 | 2.000 |
Dipper | 1.351,5 | 684.84 684.84 | 47.1 | 45/4.40 | 7/2.92 | 35.16 | 1.898 | 368 | 2.266 | 160.7 | 0.0423 | 2.000 | |
Martin | 1.351,5 | 88.71 | 771.55 775.42 | 54/4.02 | 19/2.41 | 36.17 | 1.906 | 679 | 2.585 | 206.05 | 0.0425 | 2.000 | |
Bobolink | 1.431 | 725.1 | 50.32 | 45/4.53 | 7/3.02 | 36.24 | 2.009 | 393 | 2.402 | 170.71 | 0.03994 | 2.000 | |
PIVIERE | 1.431 | 725.1 | 91.87 | 816.97 | 54/4.14 | 19/2.48 | 37.24 | 2.019 | 719 | 2.738 | 218.24 | 0.04013 | 2.500 |
Nuthatch | 1.510,5 | 765.35 | 52.9 | 818.25 | 45/4.65 | 7/3.10 | 37.2 | 2.120 | 414 | 2.534 2.890 2.667 3.042 222 | 177.89 | 0.03784 | 2.000 |
PAPPAGALLO | 1.510,5 | 765.35 | 96.84 | 862.19 | 54/4.25 | 19/2.55 | 38.25 | 2.131 | 759 | 230.2 | 0.03802 | 2.000 | |
PAVONCELLA | 1.590 | 805.68 | 55.48 102.13 | 861.16 | 45/4.77 | 7/3.18 | 38.16 | 2.232 2.243 | 435 799 | 187.02 | 0.03595 | 2.000 | |
FALCO | 1.590 | 805.68 | 907.81 | 54/4.36 | 19/2.62 | 39.26 | 242.55 | 0.03613 | 2.000 | ||||
Gallo cedrone | 80 | 40.52 | 14.13 | 54.65 | 8/2.54 | 1/4.24 | 9.32 | 112 | 110 | 23.6 | 0.7115 | 2.500 | |
Petrel | 101.8 | 51.61 | 30.06 | 81.67 | 12/2.34 | 7/2.34 | 11.71 12.22 13.46 | 143 156 189 | 235 256 311 367 409 441 722 488 | 378 412 500 590 657 709 1007 785 | 41.75 | 0.5613 | 2.000 2.000 2.000 2.000 2.000 3.000 2.500 3.000 |
MINORCA | 110.8 | 56.13 | 32.77 | 88.9 | 12/2.44 | 7/2.44 | 51.25 61.7 72.55 78.5 84.8 128.8 93.9 | 0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705 | |||||
Livello | 134.6 | 68.19 | 39.81 | 108 | 12/2.69 | 7/2.69 | |||||||
GUINEA Dotterel Dorking | 159 | 80.58 | 46.97 | 127.55 | 12/2.92 | 7/2.92 | 14.63 15.42 16.03 18.14 16.84 | 223 248 266 285 297 | |||||
176.9 | 89.48 | 52.19 | 141.67 | 12/3.08 | 7/3.08 | ||||||||
190.8 203.2 211.8 | 96.71 102.97 107.1 | 56.39 91.87 62.45 | 153. 94.84 169.55 | 12/3.20 18/2.86 12/3.37 | 7/3.20 19/2.48 7/3.37 | ||||||||
BRAHMA Cochin | |||||||||||||
AACSR
Prodotto: conduttori rinforzati in acciaio
Standard: tipico allaluminumalloy NFC 34-125
Disegno: ingegneria elettrica East Energy
Designation | Acciaio Zona | Al Lega Zona | Tot. | Equival -ent Cu Zona | Numero | Ca. Dia complessiva. | Nom. Rottura Carico | Nom.dc Resistenza a 20 ℃ | Std. Peso | Std. Lunghezza | ||||
Acciaio | AL ALLAY | Nucleo in acciaio | Comp lete Cond. | |||||||||||
mm² | mm² | mm² | mm² | NO. | NO. | mm | mm | Dan | Ohm/km | kg/km | M ± 5% | |||
Phlox 37-7 | 9.42 | 28.27 | 37.69 | 15.4 | 3 | 2.00 | 9 | 2.00 | 4.3 | 8.3 | 2.360 | 1.17 | 155 | 4.000 |
Phlox 59-7 | 21.99 | 37.7 | 59.69 | 20.6 | 7 | 2.00 | 12 | 2.00 | 6 | 10 | 4.560 | 0.88 | 276 | 4.000 |
Phlox 75-5 | 27.83 | 47.71 | 75.54 | 26 | 7 | 2.25 | 12 | 2.25 | 6.75 | 11.25 | 5.770 | 0.695 | 348 | 3.000 |
Phlox 116-2 | 59.69 | 56.55 | 116.24 | 30.9 | 19 | 2.00 | 18 | 2.00 | 10 | 14 | 10.815 | 0.58 | 636 | 3.000 |
Phlox 147-1 | 75.54 | 71.57 | 147.11 | 39.1 | 19 | 2.25 | 18 | 2.25 | 11.25 | 15.75 | 13.685 | 0.466 | 802 | 3.000 |
Pastello 147-1 | 27.83 | 119.28 | 147.11 | 65.2 | 7 | 2.25 | 30 | 2.25 | 6.75 | 15.75 | 8.185 | 0.279 | 547 | 3.000 |
Phlox181-6 | 93.27 | 88.36 | 181.63 | 48.3 | 19 | 2.50 | 18 | 2.50 | 12.5 | 17.5 | 16.895 | 0.378 | 990 | 3.000 |
Pastello 181-6 | 34.36 | 147.26 | 181.62 | 80.5 | 7 | 2.50 | 30 | 2.50 | 7.5 | 17.5 | 10.120 | 0.227 | 675 | 3.000 |
Phlox 228 | 116.99 | 110.83 | 227.82 | 60.5 | 19 | 2.80 | 18 | 2.80 | 14 | 19.6 | 21.200 | 0.3 | 1.244 | 2.000 |
Pastello 228 | 43.1 | 184.72 | 227.82 | 101 | 7 | 2.80 | 30 | 2.80 | 8.4 | 19.6 | 12.680 | 0.18 | 848 | 2.000 |
Phlox 288 | 148.07 | 140.28 | 288.35 | 76.6 | 19 | 3.15 | 18 | 3.15 | 15.75 | 22.05 | 26.800 | 0.237 | 1.570 | 2.000 |
Pastello 288 | 54.55 | 233.8 | 288.35 | 127.7 | 7 | 3.15 | 30 | 3.15 | 9.45 | 22.05 | 16.050 | 0.142 | 1.074 | 2.000 |
Pastello 299 | 93.27 | 206.17 | 299.44 | 112.7 | 19 | 2.50 | 42 | 2.50 | 12.5 | 22.5 | 20.875 | 0.162 | 1.320 | 2.000 |
Phlox 94-1 | 42.12 | 51.95 | 94.07 | 28.4 | 19 | 1.68 | 15 | 2.10 | 8.4 | 12.8 | 8.035 | 0.642 | 481 | 4.000 |
Pastel412 | 85.95 | 325.72 | 411.67 | 178 | 19 | 2.40 | 32 | 3.60 | 12 | 26.4 | 20.830 | 0.103 | 1.593 | 2.500 |
Aaac
Prodotto: conduttori in lega allaluminio
Standard: ASTM B 399
Disegno tipico:
Codice | Zona | Dimensioni e filamenti di ACSR con uguale diametro | No. e diametro dei fili | Complessivamente Diametro | Peso | Nominale Rottura Carico | Standard Lunghezza | ||
Nominale | Reale | ||||||||
MCM | mm² | AWG o MCM | Al/acciaio | mm | mm | kg/km | Kn | M ± 5 | |
Akron | 30.58 | 15.48 | 6 | 6/1 | 7 × 1.68 | 5.04 | 42.7 | 4.92 | 3.000 |
Alton | 48.69 | 24.71 | 4 | 6/1 | 7 × 2.12 | 6.35 | 68 | 7.84 | 3.000 |
Ames | 77.47 | 39.22 | 2 | 6/1 | 7 × 2,67 | 8.02 | 108 | 12.45 | 2.000 |
Azusa | 123.3 | 62.38 | 1/0 | 6/1 | 7 × 3.37 | 10.11 | 172 | 18.97 | 2.000 |
Anaheim | 155.4 | 78.65 | 2/0 | 6/1 | 7 × 3,78 | 11.35 | 217 | 23.93 | 3.000 |
Amherst | 195.7 | 99.22 | 3/0 | 6/1 | 7 × 4,25 | 12.75 | 273 | 30.18 | 2.500 |
ALLEANZA | 246.9 | 125.1 | 4/0 | 6/1 | 7 × 4,77 | 14.31 | 345 | 38.05 | 2.000 |
Butte | 312.8 | 158.6 | 266.8 | 26/7 | 19 × 3.26 | 16.3 | 437 | 48.76 | 3.000 |
CANTONE | 394.5 | 199.9 | 336.4 | 26/7 | 19 × 3.66 | 18.3 | 551 | 58.91 | 2.500 |
CAIRO | 465.4 | 235.8 | 397.5 | 26/7 | 19 × 3,98 | 19.88 | 650 | 69.48 | 2.000 |
Darien | 559.5 | 283.5 | 477 | 26/7 | 19 × 4.36 | 21.79 | 781 | 83.52 | 2.000 |
Elgin | 652.4 | 330.6 | 556.5 | 26/7 | 19 × 4,71 | 23.54 | 911 | 97.42 | 1.500 |
SELCE | 740.8 | 375.3 | 636 | 26/7 | 37 × 3,59 | 25.16 | 1.035 | 108.21 | 3.000 |
Greeley | 927.2 | 469.8 | 795 | 26/7 | 37 × 4.02 | 28.14 | 1.295 | 135.47 | 2.500 |
Aaac
Prodotto: conduttori in lega allaluminio
Standard: ASTM B 399
Disegno tipico:
Zona | Flanding e diametro del filo | Ca. Complessivamente Diametro | Peso | Nominale Rottura Carico | DC nominale Resistenza a 20 ℃ | Standard Lunghezza | |
Nominale | Reale | ||||||
Awg o MCM | mm² | mm | mm | kg/km | Kn | Ohm/km | M ± 5 |
6 | 13.3 | 7/1.554 | 4.67 | 37 | 4.22 | 2.5199 | 3.500 |
4 | 21.15 | 7/1.961 | 5.89 | 58 | 6.71 | 1.5824 | 3.000 |
2 | 33.63 | 7/2.474 | 7.42 | 93 | 10.68 | 0.9942 | 2.500 |
1/0 | 53.48 | 7/3.119 | 9.36 | 148 | 16.97 | 0.6256 | 2.000 |
2/0 | 67.42 | 7/3.503 | 10.51 | 186 | 20.52 | 0.4959 | 3.500 |
3/0 | 85.03 | 7/3.932 | 11.8 | 234 | 25.86 | 0.3936 | 3.000 |
4/0 | 107.23 | 7/4.417 | 13.26 | 296 | 32.63 | 0.3119 | 2.000 |
250 | 126.66 | 19/2.913 | 14.57 | 349 | 38.93 | 0.2642 | 2.000 |
300 | 152.1 | 19/3.193 | 15.97 | 419 | 46.77 | 0.2199 | 3.000 |
350 | 177.35 | 19/3.447 | 17.24 | 489 | 52.25 | 0.1887 | 3.000 |
400 | 202.71 | 19/3.686 | 18.43 | 559 | 59.74 | 0.165 | 2.500 |
450 | 228 | 19/3.909 | 19.55 | 629 | 67.19 | 0.1467 | 2.000 |
500 | 253.35 | 19/4.120 | 20.6 | 698 | 74.64 | 0.1321 | 2.000 |
550 | 278.6 | 37/3.096 | 21.67 | 768 | 83.8 | 0.1202 | 2.000 |
600 | 303.8 | 37/3.233 | 22.63 | 838 | 91.38 | 0.1102 | 2.000 |
650 | 329.25 | 37/3.366 | 23.56 | 908 | 97.94 | 0.1016 | 2.000 |
700 | 354.55 | 37/3.493 | 24.45 | 978 | 102.2 | 0.0944 | 3.500 |
750 | 380.2 | 37/3.617 | 25.32 | 1.049 | 109.6 | 0.088 | 3.000 |
800 | 405.15 | 37/3.734 | 26.14 | 1,117 | 116.8 | 0.0826 | 3.000 |
900 | 456.16 | 37/3.962 | 27.73 | 1.258 | 131.5 | 0.0733 | 3.000 |
1.000 | 506.71 | 37/4.176 | 29.23 | 1.399 | 146.1 | 0.066 | 2.500 |
Aaac
Prodotto: conduttori in lega allaluminio
Standard: BS EN 50182
Disegno tipico:
Codice | Zona | Filming e filo Dia. | Ca. Diametro di oyerall | Peso | Nominale Rottura Carico | DC nominale Resistenza a 20 ℃ | Standard Lunghezza | |
Nominale | Reale | |||||||
mm² | mm² | mm | mm | kg/km | Kn | Ohm/km | M ± 5 | |
10 | 11.9 | 7/1.47 | 4.41 | 32 | 3.33 | 2.277 | 2.500 | |
SCATOLA | 15 | 18.8 | 7/1.85 | 5.55 | 51 | 5.27 | 1.749 | 2.000 |
ACACIA | 20 | 23.9 | 7/2.08 | 6.24 | 65 | 6.7 | 1.384 | 2.500 |
MANDORLA | 25 | 30.1 | 7/2.34 | 7.02 | 82 | 8.44 | 1.094 | 2.000 |
CEDRO | 30 | 35.5 | 7/2.54 | 7.62 | 97 | 9.95 | 0.9281 | 2.000 |
35 | 42.2 | 7/2.77 | 8.31 | 115 | 11.83 | 0.78 | 2.000 | |
ABETE | 40 | 47.8 | 7/2.95 | 8.85 | 131 | 13.4 | 0.688 | 2.500 |
NOCCIOLA | 50 | 59.9 | 7/3.30 | 9.9 | 164 | 16.8 | 0.5498 | 2.000 |
PINE | 60 | 71.7 | 7/3.61 | 10.83 | 196 | 20.1 | 0.4595 | 3.000 |
70 | 84.1 | 7/3.91 | 11.73 | 230 | 23.57 | 0.3917 | 3.000 | |
SALICE | 75 | 89.8 | 7/4.04 | 12.12 | 246 | 25.17 | 0.3669 | 2.500 |
80 | 96.5 | 7/4.19 | 12.57 | 264 | 27.04 | 0.341 | 2.500 | |
90 | 108.8 | 7/4.45 | 13.35 | 298 | 30.5 | 0.3026 | 2.000 | |
QUERCIA | 100 | 118.9 | 7/4.65 | 13.95 | 325 | 33.3 | 0.2769 | 2.000 |
100 | 118.7 | 19/2.82 | 14.1 | 326 | 33.3 | 0.2786 | 2.000 | |
GELSO | 125 | 151.1 | 19/3.18 | 15.9 | 415 | 42.3 | 0.219 | 3.000 |
CENERE | 150 | 180.7 | 19/3.48 | 17.4 | 497 | 50.6 | 0.183 | 3.000 |
OLMO | 175 | 211 | 19/3.76 | 18.8 | 580 | 59.1 | 0.1568 | 2.500 |
PIOPPO | 200 | 239 | 37/2.87 | 20.09 | 660 | 67 | 0.1387 | 2.500 |
225 | 270.3 | 37/3.05 | 21.35 | 744 | 75.7 | 0.1224 | 2.000 | |
SICOMORO | 250 | 303 | 37/3.23 | 22.61 | 835 | 84.9 | 0.1094 | 2.000 |
Upas | 300 | 362.1 | 37/3.53 | 24.71 | 998 | 101.5 | 0.09155 | 2.000 |
350 | 421.8 | 37/3.81 | 26.67 | 1163 | 118.2 | 0.0786 | 3.000 | |
TASSO | 400 | 479.9 | 37/4.06 | 28.42 | 1323 | 134.5 | 0.06908 | 2.500 |
Standard: ASTM B 232
Codice | Zona | Stranding e Filo Diametro | Ca. Complessivamente Dia. | Peso | Nom. Rottura Carico | Nom.dc Resistenza a 20 ℃ | Std Lunghezza | ||||||
Nom.alum | Allume. | Acciaio | Totale | Allume. | Acciaio | Allume. | Acciaio | Totale | |||||
mm² | mm² | mm² | mm² | mm | mm | mm | kg/km | kg/km | kg/km | Kn | Ohm/km | M. ± 5% | |
TACCHINO | 6 | 13.29 | 2.19 | 15.48 | 6/1.68 | 1/1.68 | 5.04 | 37 | 17 | 54 | 5.24 | 2.1586 | 3.000 |
CIGNO | 4 | 21.16 | 3.55 | 24.71 | 6/2.12 | 1/2.12 | 6.36 | 58 | 27 | 85 | 8.32 | 1.3557 | 3.000 |
SWANATE | 4 | 21.16 | 5.35 | 26.51 | 7/1.96 | 1/2.61 | 6.53 | 58 | 42 | 100 | 10.53 | 1.3557 | 3.000 |
PASSERO | 2 | 33.61 | 5.61 | 39.22 | 6/2.67 | 1/2.67 | 8.01 | 92 | 44 | 136 | 12.7 | 0.8535 | 3.000 |
Sparate | 2 | 33.61 | 8.52 | 42.13 | 7/2.47 | 1/3.30 | 8.24 | 92 | 67 | 159 | 16.11 | 0.8535 | 2.500 |
Robin | 1 | 42.39 | 7.1 | 49.49 | 6/3.00 | 1/3.00 | 9 | 116 | 55 | 171 | 15.85 | 0.6767 | 2.500 |
CORVO | 1/0 | 53.48 | 8.9 | 62.38 | 6/3.37 | 1/3.37 | 10.11 | 147 | 69 | 216 | 19.32 | 0.5364 | 2.000 |
QUAGLIA | 2/0 | 67.42 | 11.23 | 78.65 | 6/3.78 | 1/3.78 | 11.34 | 185 | 88 | 273 | 23.62 | 0.4255 | 3.000 |
PICCIONE | 3/0 | 85.03 | 14.19 | 99.22 | 6/4.25 | 1/4.25 | 12.75 | 233 | 110 | 343 | 29.41 | 0.3373 | 2.500 |
PINGUINO | 4/0 | 107.23 | 17.87 | 125.1 | 6/4.77 | 1/4.77 | 14.31 | 294 | 139 | 433 | 37.06 | 0.2675 | 2.000 |
Cera | 266.8 | 135.16 | 7.48 | 142.64 | 16/3.09 | 1/3.09 | 15.45 | 373 | 58 | 431 | 30.27 | 0.2133 | 3.500 |
PERNICE | 266.8 | 135.16 | 22 | 157.16 | 26/2.57 | 7/2.00 | 16.28 | 374 | 172 | 546 | 50.29 | 0.2143 | 2.500 |
STRUZZO | 300 | 152 | 24.71 | 176.11 | 26/2.73 | 7/2.12 | 17.28 | 421 | 193 | 614 | 56.52 | 0.1906 | 3.000 |
Merun | 336.4 | 170.45 | 9.48 | 179.93 | 16/3.47 | 1/3.47 | 17.35 | 470 | 74 | 544 | 38.23 | 0.1691 | 2.000 |
FANELLO | 336.4 | 170.45 | 27.81 | 198.26 | 26/2.89 | 7/2.25 | 18.31 | 472 | 217 | 689 | 62.71 | 0.1699 | 2.500 |
Oriole | 336.4 | 170.45 | 39.81 | 210.26 | 30/2.69 | 7/2.69 | 18.83 | 473 | 311 | 784 | 77.27 | 0.1704 | 3.000 |
Chickadee | 397.5 | 201.42 | 11.16 | 212.58 | 16/3.77 | 1/3.77 | 18.85 | 555 | 87 | 642 | 43.99 | 0.1431 | 2.500 |
Brant | 397.5 | 201.42 | 26.13 | 227.55 | 24/3.27 | 7/2.18 | 19.61 | 558 | 204 | 762 | 64.69 | 0.1438 | 2.000 |
IBIS | 397.5 | 201.42 | 32.77 | 234.19 | 26/3.14 | 7/2.44 | 19.88 | 558 | 256 | 814 | 72.11 | 0.1438 | 2.500 |
ALLODOLA | 397.5 | 201.42 | 48.97 | 248.39 | 30/2.92 | 7/2.92 | 20.44 | 560 | 367 | 927 | 88.69 | 0.1442 | 2.500 |
PELLICANO | 477 | 241.68 | 13.42 | 255.1 | 18/4.14 | 1/4.14 | 20.7 | 666 | 105 | 771 | 52.16 | 0.1193 | 2.000 |
Sfarfallio | 477 | 241.68 | 31.29 | 272.97 | 24/3.58 | 7/2.39 | 21.49 | 670 | 245 | 915 | 76.66 | 0.1199 | 3.000 |
FALCO | 477 | 241.68 | 39.42 | 281.1 | 26/3.44 | 7/2.67 | 21.79 | 670 | 308 | 978 | 86.65 | 0.1199 | 2.000 |
HEN | 477 | 241.68 | 56.39 | 298.07 | 30/3.20 | 7/3.20 | 22.4 | 671 | 441 | 1,112 | 105.34 | 0.1201 | 2.000 |
FALCO PESCATORE | 556.5 | 282 | 15.68 | 297.68 | 18/4.47 | 1/4.47 | 22.35 | 777 | 122 | 899 | 60.88 | 0.1022 | 2.000 |
PARROCCHETTO | 556.5 | 282 | 36.58 | 318.58 | 24/3.87 | 7/2.58 | 23.22 | 781 | 286 | 1.067 | 88.22 | 0.1027 | 3.000 |
COLOMBA | 556.5 | 282 | 45.94 | 327.94 | 26/3.72 | 7/2.89 | 23.55 | 781 | 359 | 1.140 | 101.03 | 0.1027 | 3.000 |
AQUILA | 556.5 | 282 | 65.81 | 347.81 | 30/3.46 | 7/3.46 | 24.21 | 783 | 515 | 1.298 | 122.92 | 0.103 | 3.500 |
PAVONE | 605 | 306.58 | 39.74 | 346.32 | 24/4.03 | 7/2.69 | 24.2 | 849 | 311 | 1.160 | 95.88 | 0.0945 | 3.000 |
PICCIONCINO | 605 | 306.58 | 49.94 | 356.52 | 26/3.87 | 7/3.01 | 24.51 | 850 | 390 | 1.240 | 108.14 | 0.0945 | 3.000 |
Anatra di legno | 605 | 306.58 | 71.55 | 378.13 | 30/3.61 | 7/3.61 | 25.25 | 851 | 560 | 1.411 | 128.84 | 0.0947 | 3.000 |
Teal | 605 | 306.58 | 69.87 | 376.45 | 30/3.61 | 19/2.16 | 25.24 | 851 | 548 | 1.399 | 133.59 | 0.0947 | 2.000 |
Kingbird | 636 | 322.26 | 17.9 | 340.16 | 18/4.78 | 1/4.78 | 23.88 | 889 | 139 | 1.028 | 69.55 | 0.08945 | 2.000 |
TORRE | 636 | 322.26 | 41.81 | 364.07 | 24/4.14 | 7/2.76 | 24.84 | 893 | 326 | 1.219 | 100.63 | 0.08989 | 2.500 |
Codice | Zona | Stranding e Filo Diametro | Ca. Complessivamente Dia. | Peso | Nom. Rottura Carico | Nom.dc Resistenza a 20 ℃ | Std. Lunghezza | ||||||
Nom.alum | Allume. | Acciaio | Totale | Allume. | Acciaio | Allume. | Acciaio | Totale | |||||
mm² | mm² | mm² | mm² | mm | mm | mm | kg/km | kg/km | kg/km | Kn | Ohm/km | M. ± 5% | |
Grosbeak | 636 | 322.26 | 52.45 | 374.71 | 26/3.97 | 7/3.09 | 25.15 25.88 | 893 | 409 | 1.302 | 111.8 | 0.08989 | 3.000 |
Scoter | 636 | 322.26 | 75.22 | 397.48 | 30/3.70 | 7/3.70 | 895 | 589 | 1.484 | 135.44 | 0.09011 | 3.000 | |
Egret | 636 | 322.26 | 73.55 | 395.8 | 30/3.70 | 19/2.22 | 25.9 | 894 | 576 | 1.470 | 140.3 | 0.09011 | 3.000 |
Swift | 636 | 322.26 | 8.96 | 331.22 | 36/3.38 | 1/3.38 | 23.62 | 888 | 70 | 958 | 60.52 | 0.08945 | 2.000 |
FENICOTTERO | 666.6 | 337.74 | 43.81 | 381.55 | 24/4.23 | 7/2.82 | 25.4 | 936 | 342 | 1.278 | 105.68 | 0.08577 | 2.500 |
Gannet | 666.6 | 337.74 | 55.03 | 392.77 | 26/4.07 | 7/3.16 | 25.76 | 938 | 429 | 1.365 | 117.33 | 0.08577 | 2.500 |
Trampolo | 715.5 | 362.58 | 46.97 | 409.55 | 24/4.39 | 7/2.92 | 26.31 | 1,005 | 367 | 1.372 | 113.35 | 0.07989 | 2.000 |
STORNO | 715.5 | 362.53 | 59.03 | 421.61 | 26/4.21 | 7/3.28 | 26.68 | 1,005 | 461 | 1.466 | 125.91 | 0.07989 | 2.500 |
Redwing | 715.5 | 362.58 | 82.58 | 445.16 | 30/3.92 | 19/2.35 | 27.43 | 1,006 | 647 | 1.653 | 153.94 | 0.08009 | 2.000 |
Tern | 795 | 402.84 | 27.87 | 430.71 | 45/3.38 | 7/2.25 | 27.03 | 1,116 | 217 | 1.333 | 97.37 | 0.07191 | 2.500 |
CONDOR | 795 | 402.84 | 52.19 | 455.03 | 54/3.08 | 7/3.08 | 27.72 | 1,116 | 408 | 1.524 | 124.45 | 0.07191 | 3.000 |
CUCULO | 795 | 402.84 | 52.19 | 455.03 | 24/4.62 | 7/3.08 | 27.74 | 1,116 | 408 | 1.524 | 123.94 | 0.07191 | 2.000 |
Drake | 795 | 402.84 | 65.51 | 468.45 | 26/4.44 | 7/3.45 | 28.11 | 1,116 | 512 | 1.628 | 139.92 | 0.07191 | 2.000 |
FOLAGA | 795 | 402.84 | 11.16 | 414 | 36/3.77 | 1/3.77 | 26.41 | 1,110 | 88 | 1.198 | 74.34 | 0.07156 | 3.000 |
MALLARD | 795 | 402.84 | 91.87 | 484.71 | 30/4.14 | 19/2.48 | 28.96 | 1,119 | 719 | 1.838 | 171.18 | 0.07208 | 2.500 |
Ruddy | 900 | 456.06 | 31.54 | 487.6 | 45/3.59 | 7/2.40 | 28.73 | 1.263 | 247 | 1,510 | 108.96 | 0.06351 | 2.000 |
CANARINO | 900 | 456.06 | 59.1 | 515.6 | 54/3.28 | 7/3.28 | 29.52 | 1.263 | 461 | 1.724 | 140.95 | 0.06351 | 2.000 |
SBARRA | 954 | 483.42 | 33.42 | 516.84 | 45/3.70 | 7/2.47 | 29.61 | 1.339 | 262 | 1.601 | 115.63 | 0.05992 | 2.000 |
Catbird | 954 | 483.42 | 13.42 | 496.84 | 36/4.14 | 1/4.14 | 28.95 | 1.333 | 105 | 1.438 | 87.65 | 0.05962 | 2.500 |
CARDINALE | 954 | 483.42 | 62.65 | 546.07 | 54/3.38 | 7/3.38 | 30.42 | 1.339 | 490 | 1.829 | 149.36 | 0.05992 | 2.500 |
Ortlan | 1.033,5 | 523.68 | 36.19 | 559.87 | 45/3.85 | 7/2.57 | 30.81 | 1.451 | 283 | 1.734 | 123.1 | 0.05531 | 2.000 |
Tanger | 1.033,5 | 523.68 | 14.51 | 538.19 | 36/4.30 | 1/4.30 | 30.12 | 1.443 | 113 | 1.556 | 94.93 | 0.05504 | 2.000 |
CHIURLO | 1.033,5 | 523.68 | 67.87 | 591.55 | 54/3.52 | 7/3.52 | 31.68 | 1.451 | 530 | 1.981 | 161.8 | 0.05531 | 2.000 |
Bluejay | 1,113 | 563.93 | 39.03 | 602.96 | 45/4.00 | 7/2.66 | 31.98 | 1.563 | 385 | 1.868 | 132.63 | 0.05136 | 2.500 |
Finch | 1,113 | 563.93 | 71.55 | 635.48 | 54/3.65 | 19/2.19 | 32.85 | 1.570 | 580 | 2.130 | 174.41 | 0.05161 | 2.000 |
Stamina | 1.192,5 | 604.26 | 41.55 | 645.81 | 45/4.14 | 7/2.76 | 33.12 | 1.674 | 327 | 2.001 | 141.79 | 0.04793 | 2.500 |
Branchi | 1.192,5 | 604.26 | 76.58 | 680.84 | 54/3.77 | 19/2.27 | 33.97 | 1.682 | 600 | 2.282 | 188.38 | 0.04817 | 2.000 |
TARABUSO | 1.272 | 644.51 | 44.52 | 689.03 | 45/4.27 | 7/2.85 | 34.17 | 1.785 | 349 | 2.134 | 151.48 | 0.04494 | 2.500 |
FAGIANO | 1.272 | 644.51 | 81.63 | 726.19 | 54/3.90 | 19/2.34 | 35.1 | 1.795 | 638 | 2.433 | 194 | 0.04516 | 2.000 |
ALLODOLA | 1.272 | 644.51 | 17.87 | 662.38 731.94 | 36/4.78 | 1/4.78 | 33.42 | 1.777 | 140 | 1.917 | 115.85 | 0.04472 | 2.000 |
Dipper | 1.351,5 | 684.84 684.84 | 47.1 | 45/4.40 | 7/2.92 | 35.16 | 1.898 | 368 | 2.266 | 160.7 | 0.0423 | 2.000 | |
Martin | 1.351,5 | 88.71 | 771.55 775.42 | 54/4.02 | 19/2.41 | 36.17 | 1.906 | 679 | 2.585 | 206.05 | 0.0425 | 2.000 | |
Bobolink | 1.431 | 725.1 | 50.32 | 45/4.53 | 7/3.02 | 36.24 | 2.009 | 393 | 2.402 | 170.71 | 0.03994 | 2.000 | |
PIVIERE | 1.431 | 725.1 | 91.87 | 816.97 | 54/4.14 | 19/2.48 | 37.24 | 2.019 | 719 | 2.738 | 218.24 | 0.04013 | 2.500 |
Nuthatch | 1.510,5 | 765.35 | 52.9 | 818.25 | 45/4.65 | 7/3.10 | 37.2 | 2.120 | 414 | 2.534 2.890 2.667 3.042 222 | 177.89 | 0.03784 | 2.000 |
PAPPAGALLO | 1.510,5 | 765.35 | 96.84 | 862.19 | 54/4.25 | 19/2.55 | 38.25 | 2.131 | 759 | 230.2 | 0.03802 | 2.000 | |
PAVONCELLA | 1.590 | 805.68 | 55.48 102.13 | 861.16 | 45/4.77 | 7/3.18 | 38.16 | 2.232 2.243 | 435 799 | 187.02 | 0.03595 | 2.000 | |
FALCO | 1.590 | 805.68 | 907.81 | 54/4.36 | 19/2.62 | 39.26 | 242.55 | 0.03613 | 2.000 | ||||
Gallo cedrone | 80 | 40.52 | 14.13 | 54.65 | 8/2.54 | 1/4.24 | 9.32 | 112 | 110 | 23.6 | 0.7115 | 2.500 | |
Petrel | 101.8 | 51.61 | 30.06 | 81.67 | 12/2.34 | 7/2.34 | 11.71 12.22 13.46 | 143 156 189 | 235 256 311 367 409 441 722 488 | 378 412 500 590 657 709 1007 785 | 41.75 | 0.5613 | 2.000 2.000 2.000 2.000 2.000 3.000 2.500 3.000 |
MINORCA | 110.8 | 56.13 | 32.77 | 88.9 | 12/2.44 | 7/2.44 | 51.25 61.7 72.55 78.5 84.8 128.8 93.9 | 0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705 | |||||
Livello | 134.6 | 68.19 | 39.81 | 108 | 12/2.69 | 7/2.69 | |||||||
GUINEA Dotterel Dorking | 159 | 80.58 | 46.97 | 127.55 | 12/2.92 | 7/2.92 | 14.63 15.42 16.03 18.14 16.84 | 223 248 266 285 297 | |||||
176.9 | 89.48 | 52.19 | 141.67 | 12/3.08 | 7/3.08 | ||||||||
190.8 203.2 211.8 | 96.71 102.97 107.1 | 56.39 91.87 62.45 | 153. 94.84 169.55 | 12/3.20 18/2.86 12/3.37 | 7/3.20 19/2.48 7/3.37 | ||||||||
BRAHMA Cochin | |||||||||||||
AACSR
Prodotto: conduttori rinforzati in acciaio
Standard: tipico allaluminumalloy NFC 34-125
Disegno: ingegneria elettrica East Energy
Designation | Acciaio Zona | Al Lega Zona | Tot. | Equival -ent Cu Zona | Numero | Ca. Dia complessiva. | Nom. Rottura Carico | Nom.dc Resistenza a 20 ℃ | Std. Peso | Std. Lunghezza | ||||
Acciaio | AL ALLAY | Nucleo in acciaio | Comp lete Cond. | |||||||||||
mm² | mm² | mm² | mm² | NO. | NO. | mm | mm | Dan | Ohm/km | kg/km | M ± 5% | |||
Phlox 37-7 | 9.42 | 28.27 | 37.69 | 15.4 | 3 | 2.00 | 9 | 2.00 | 4.3 | 8.3 | 2.360 | 1.17 | 155 | 4.000 |
Phlox 59-7 | 21.99 | 37.7 | 59.69 | 20.6 | 7 | 2.00 | 12 | 2.00 | 6 | 10 | 4.560 | 0.88 | 276 | 4.000 |
Phlox 75-5 | 27.83 | 47.71 | 75.54 | 26 | 7 | 2.25 | 12 | 2.25 | 6.75 | 11.25 | 5.770 | 0.695 | 348 | 3.000 |
Phlox 116-2 | 59.69 | 56.55 | 116.24 | 30.9 | 19 | 2.00 | 18 | 2.00 | 10 | 14 | 10.815 | 0.58 | 636 | 3.000 |
Phlox 147-1 | 75.54 | 71.57 | 147.11 | 39.1 | 19 | 2.25 | 18 | 2.25 | 11.25 | 15.75 | 13.685 | 0.466 | 802 | 3.000 |
Pastello 147-1 | 27.83 | 119.28 | 147.11 | 65.2 | 7 | 2.25 | 30 | 2.25 | 6.75 | 15.75 | 8.185 | 0.279 | 547 | 3.000 |
Phlox181-6 | 93.27 | 88.36 | 181.63 | 48.3 | 19 | 2.50 | 18 | 2.50 | 12.5 | 17.5 | 16.895 | 0.378 | 990 | 3.000 |
Pastello 181-6 | 34.36 | 147.26 | 181.62 | 80.5 | 7 | 2.50 | 30 | 2.50 | 7.5 | 17.5 | 10.120 | 0.227 | 675 | 3.000 |
Phlox 228 | 116.99 | 110.83 | 227.82 | 60.5 | 19 | 2.80 | 18 | 2.80 | 14 | 19.6 | 21.200 | 0.3 | 1.244 | 2.000 |
Pastello 228 | 43.1 | 184.72 | 227.82 | 101 | 7 | 2.80 | 30 | 2.80 | 8.4 | 19.6 | 12.680 | 0.18 | 848 | 2.000 |
Phlox 288 | 148.07 | 140.28 | 288.35 | 76.6 | 19 | 3.15 | 18 | 3.15 | 15.75 | 22.05 | 26.800 | 0.237 | 1.570 | 2.000 |
Pastello 288 | 54.55 | 233.8 | 288.35 | 127.7 | 7 | 3.15 | 30 | 3.15 | 9.45 | 22.05 | 16.050 | 0.142 | 1.074 | 2.000 |
Pastello 299 | 93.27 | 206.17 | 299.44 | 112.7 | 19 | 2.50 | 42 | 2.50 | 12.5 | 22.5 | 20.875 | 0.162 | 1.320 | 2.000 |
Phlox 94-1 | 42.12 | 51.95 | 94.07 | 28.4 | 19 | 1.68 | 15 | 2.10 | 8.4 | 12.8 | 8.035 | 0.642 | 481 | 4.000 |
Pastel412 | 85.95 | 325.72 | 411.67 | 178 | 19 | 2.40 | 32 | 3.60 | 12 | 26.4 | 20.830 | 0.103 | 1.593 | 2.500 |
Aaac
Prodotto: conduttori in lega allaluminio
Standard: ASTM B 399
Disegno tipico:
Codice | Zona | Dimensioni e filamenti di ACSR con uguale diametro | No. e diametro dei fili | Complessivamente Diametro | Peso | Nominale Rottura Carico | Standard Lunghezza | ||
Nominale | Reale | ||||||||
MCM | mm² | AWG o MCM | Al/acciaio | mm | mm | kg/km | Kn | M ± 5 | |
Akron | 30.58 | 15.48 | 6 | 6/1 | 7 × 1.68 | 5.04 | 42.7 | 4.92 | 3.000 |
Alton | 48.69 | 24.71 | 4 | 6/1 | 7 × 2.12 | 6.35 | 68 | 7.84 | 3.000 |
Ames | 77.47 | 39.22 | 2 | 6/1 | 7 × 2,67 | 8.02 | 108 | 12.45 | 2.000 |
Azusa | 123.3 | 62.38 | 1/0 | 6/1 | 7 × 3.37 | 10.11 | 172 | 18.97 | 2.000 |
Anaheim | 155.4 | 78.65 | 2/0 | 6/1 | 7 × 3,78 | 11.35 | 217 | 23.93 | 3.000 |
Amherst | 195.7 | 99.22 | 3/0 | 6/1 | 7 × 4,25 | 12.75 | 273 | 30.18 | 2.500 |
ALLEANZA | 246.9 | 125.1 | 4/0 | 6/1 | 7 × 4,77 | 14.31 | 345 | 38.05 | 2.000 |
Butte | 312.8 | 158.6 | 266.8 | 26/7 | 19 × 3.26 | 16.3 | 437 | 48.76 | 3.000 |
CANTONE | 394.5 | 199.9 | 336.4 | 26/7 | 19 × 3.66 | 18.3 | 551 | 58.91 | 2.500 |
CAIRO | 465.4 | 235.8 | 397.5 | 26/7 | 19 × 3,98 | 19.88 | 650 | 69.48 | 2.000 |
Darien | 559.5 | 283.5 | 477 | 26/7 | 19 × 4.36 | 21.79 | 781 | 83.52 | 2.000 |
Elgin | 652.4 | 330.6 | 556.5 | 26/7 | 19 × 4,71 | 23.54 | 911 | 97.42 | 1.500 |
SELCE | 740.8 | 375.3 | 636 | 26/7 | 37 × 3,59 | 25.16 | 1.035 | 108.21 | 3.000 |
Greeley | 927.2 | 469.8 | 795 | 26/7 | 37 × 4.02 | 28.14 | 1.295 | 135.47 | 2.500 |
Aaac
Prodotto: conduttori in lega allaluminio
Standard: ASTM B 399
Disegno tipico:
Zona | Flanding e diametro del filo | Ca. Complessivamente Diametro | Peso | Nominale Rottura Carico | DC nominale Resistenza a 20 ℃ | Standard Lunghezza | |
Nominale | Reale | ||||||
Awg o MCM | mm² | mm | mm | kg/km | Kn | Ohm/km | M ± 5 |
6 | 13.3 | 7/1.554 | 4.67 | 37 | 4.22 | 2.5199 | 3.500 |
4 | 21.15 | 7/1.961 | 5.89 | 58 | 6.71 | 1.5824 | 3.000 |
2 | 33.63 | 7/2.474 | 7.42 | 93 | 10.68 | 0.9942 | 2.500 |
1/0 | 53.48 | 7/3.119 | 9.36 | 148 | 16.97 | 0.6256 | 2.000 |
2/0 | 67.42 | 7/3.503 | 10.51 | 186 | 20.52 | 0.4959 | 3.500 |
3/0 | 85.03 | 7/3.932 | 11.8 | 234 | 25.86 | 0.3936 | 3.000 |
4/0 | 107.23 | 7/4.417 | 13.26 | 296 | 32.63 | 0.3119 | 2.000 |
250 | 126.66 | 19/2.913 | 14.57 | 349 | 38.93 | 0.2642 | 2.000 |
300 | 152.1 | 19/3.193 | 15.97 | 419 | 46.77 | 0.2199 | 3.000 |
350 | 177.35 | 19/3.447 | 17.24 | 489 | 52.25 | 0.1887 | 3.000 |
400 | 202.71 | 19/3.686 | 18.43 | 559 | 59.74 | 0.165 | 2.500 |
450 | 228 | 19/3.909 | 19.55 | 629 | 67.19 | 0.1467 | 2.000 |
500 | 253.35 | 19/4.120 | 20.6 | 698 | 74.64 | 0.1321 | 2.000 |
550 | 278.6 | 37/3.096 | 21.67 | 768 | 83.8 | 0.1202 | 2.000 |
600 | 303.8 | 37/3.233 | 22.63 | 838 | 91.38 | 0.1102 | 2.000 |
650 | 329.25 | 37/3.366 | 23.56 | 908 | 97.94 | 0.1016 | 2.000 |
700 | 354.55 | 37/3.493 | 24.45 | 978 | 102.2 | 0.0944 | 3.500 |
750 | 380.2 | 37/3.617 | 25.32 | 1.049 | 109.6 | 0.088 | 3.000 |
800 | 405.15 | 37/3.734 | 26.14 | 1,117 | 116.8 | 0.0826 | 3.000 |
900 | 456.16 | 37/3.962 | 27.73 | 1.258 | 131.5 | 0.0733 | 3.000 |
1.000 | 506.71 | 37/4.176 | 29.23 | 1.399 | 146.1 | 0.066 | 2.500 |
Aaac
Prodotto: conduttori in lega allaluminio
Standard: BS EN 50182
Disegno tipico:
Codice | Zona | Filming e filo Dia. | Ca. Diametro di oyerall | Peso | Nominale Rottura Carico | DC nominale Resistenza a 20 ℃ | Standard Lunghezza | |
Nominale | Reale | |||||||
mm² | mm² | mm | mm | kg/km | Kn | Ohm/km | M ± 5 | |
10 | 11.9 | 7/1.47 | 4.41 | 32 | 3.33 | 2.277 | 2.500 | |
SCATOLA | 15 | 18.8 | 7/1.85 | 5.55 | 51 | 5.27 | 1.749 | 2.000 |
ACACIA | 20 | 23.9 | 7/2.08 | 6.24 | 65 | 6.7 | 1.384 | 2.500 |
MANDORLA | 25 | 30.1 | 7/2.34 | 7.02 | 82 | 8.44 | 1.094 | 2.000 |
CEDRO | 30 | 35.5 | 7/2.54 | 7.62 | 97 | 9.95 | 0.9281 | 2.000 |
35 | 42.2 | 7/2.77 | 8.31 | 115 | 11.83 | 0.78 | 2.000 | |
ABETE | 40 | 47.8 | 7/2.95 | 8.85 | 131 | 13.4 | 0.688 | 2.500 |
NOCCIOLA | 50 | 59.9 | 7/3.30 | 9.9 | 164 | 16.8 | 0.5498 | 2.000 |
PINE | 60 | 71.7 | 7/3.61 | 10.83 | 196 | 20.1 | 0.4595 | 3.000 |
70 | 84.1 | 7/3.91 | 11.73 | 230 | 23.57 | 0.3917 | 3.000 | |
SALICE | 75 | 89.8 | 7/4.04 | 12.12 | 246 | 25.17 | 0.3669 | 2.500 |
80 | 96.5 | 7/4.19 | 12.57 | 264 | 27.04 | 0.341 | 2.500 | |
90 | 108.8 | 7/4.45 | 13.35 | 298 | 30.5 | 0.3026 | 2.000 | |
QUERCIA | 100 | 118.9 | 7/4.65 | 13.95 | 325 | 33.3 | 0.2769 | 2.000 |
100 | 118.7 | 19/2.82 | 14.1 | 326 | 33.3 | 0.2786 | 2.000 | |
GELSO | 125 | 151.1 | 19/3.18 | 15.9 | 415 | 42.3 | 0.219 | 3.000 |
CENERE | 150 | 180.7 | 19/3.48 | 17.4 | 497 | 50.6 | 0.183 | 3.000 |
OLMO | 175 | 211 | 19/3.76 | 18.8 | 580 | 59.1 | 0.1568 | 2.500 |
PIOPPO | 200 | 239 | 37/2.87 | 20.09 | 660 | 67 | 0.1387 | 2.500 |
225 | 270.3 | 37/3.05 | 21.35 | 744 | 75.7 | 0.1224 | 2.000 | |
SICOMORO | 250 | 303 | 37/3.23 | 22.61 | 835 | 84.9 | 0.1094 | 2.000 |
Upas | 300 | 362.1 | 37/3.53 | 24.71 | 998 | 101.5 | 0.09155 | 2.000 |
350 | 421.8 | 37/3.81 | 26.67 | 1163 | 118.2 | 0.0786 | 3.000 | |
TASSO | 400 | 479.9 | 37/4.06 | 28.42 | 1323 | 134.5 | 0.06908 | 2.500 |
