Un cavo di alimentazione standard può rappresentare la scelta più efficiente quando i requisiti di carico, percorso, ambiente e approvazione sono prevedibili. I problemi iniziano quando un"opzione standard è "quasi" adatta: un"eccessiva caduta di tensione, una protezione meccanica limitata, un materiale della guaina inadatto o una documentazione di conformità mancante possono trasformarsi in ritardi di installazione o rischi per l"affidabilità.
Per gli ingegneri elettrici, la scelta dei cavi di alimentazione personalizzati non è tanto una questione di preferenza quanto piuttosto una questione di evitare compromessi forzati. La chiave è sapere quando il carico di tensione, il dimensionamento dei conduttori, le condizioni del percorso, l'esposizione ambientale o il costo del ciclo di vita rendono la progettazione di un cavo su misura l'opzione più sicura e pratica.
Il primo controllo dovrebbe sempre riguardare il funzionamento elettrico. Gli ingegneri devono confrontare la tensione effettiva del sistema, la corrente di carico continuo, il livello di cortocircuito, la temperatura operativa e il limite di caduta di tensione con le opzioni di cavo standard disponibili per il progetto. Un cavo che appare accettabile solo in base alla tensione nominale potrebbe comunque non essere idoneo se le dimensioni del conduttore, il sistema di isolamento, la valutazione termica o la capacità di resistenza ai guasti non corrispondono all"installazione.
La distribuzione a media tensione, le sottostazioni, le attività minerarie, gli impianti di petrolio e gas, gli impianti di energia rinnovabile, gli ospedali, gli aeroporti e i siti industriali pesanti spesso creano esigenze che vanno oltre il normale cablaggio degli edifici a bassa tensione. Questi progetti possono comportare cavi più lunghi, una maggiore densità di carico, requisiti più severi a livello di guasto o aspettative di affidabilità più rigorose. In questi casi, i cavi di alimentazione personalizzati ingegnerizzati consentono di allineare la struttura del cavo al profilo elettrico reale invece di forzare la progettazione attorno a un'opzione di catalogo limitata.
Ad esempio, la gamma di cavi di alimentazione MV XLPE di 4E copre applicazioni da 1 kV a 36 kV, con opzioni da 6 kV e 6/10 (12) kV e include strati di costruzione come schermo conduttore, isolamento XLPE/EPR, schermo isolante, schermatura metallica e guaina esterna. Questo tipo di struttura a strati mostra perché la classe di tensione, il design dell’isolamento e gli strati di protezione diventano variabili ingegneristiche nei progetti di media tensione piuttosto che semplici etichette di prodotto.
Una volta chiara la classe di tensione, la scelta del conduttore diventa la successiva decisione importante. Il rame e l"alluminio differiscono per conduttività, peso, gestione dell"installazione, requisiti di terminazione e struttura dei costi. L"area della sezione trasversale influisce sulla portata, sulla caduta di tensione, sul margine termico, sulla forza di trazione e sul peso del cavo, quindi dovrebbe essere selezionata dal profilo di carico e dalla lunghezza del percorso, non solo da ciò che è già in stock.

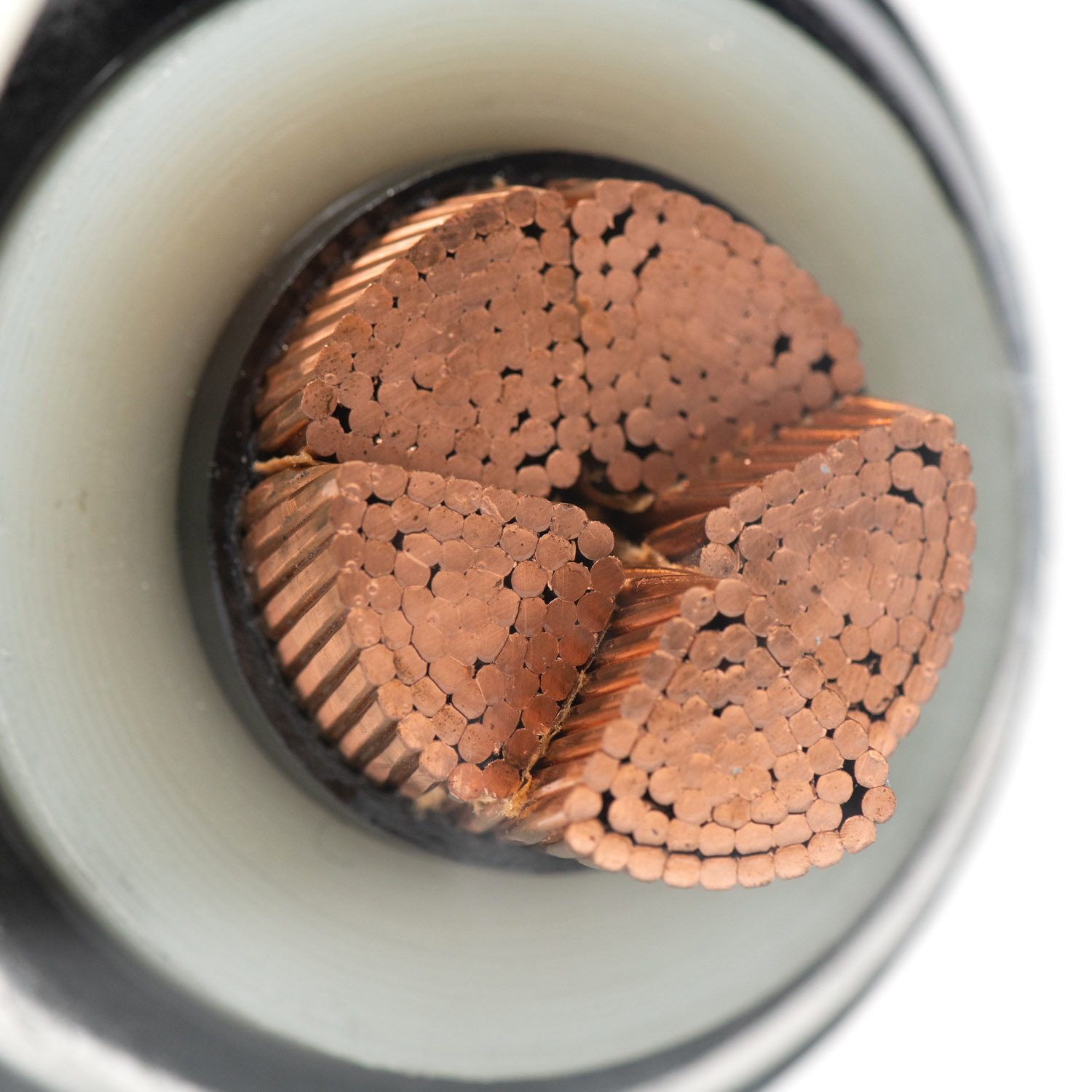

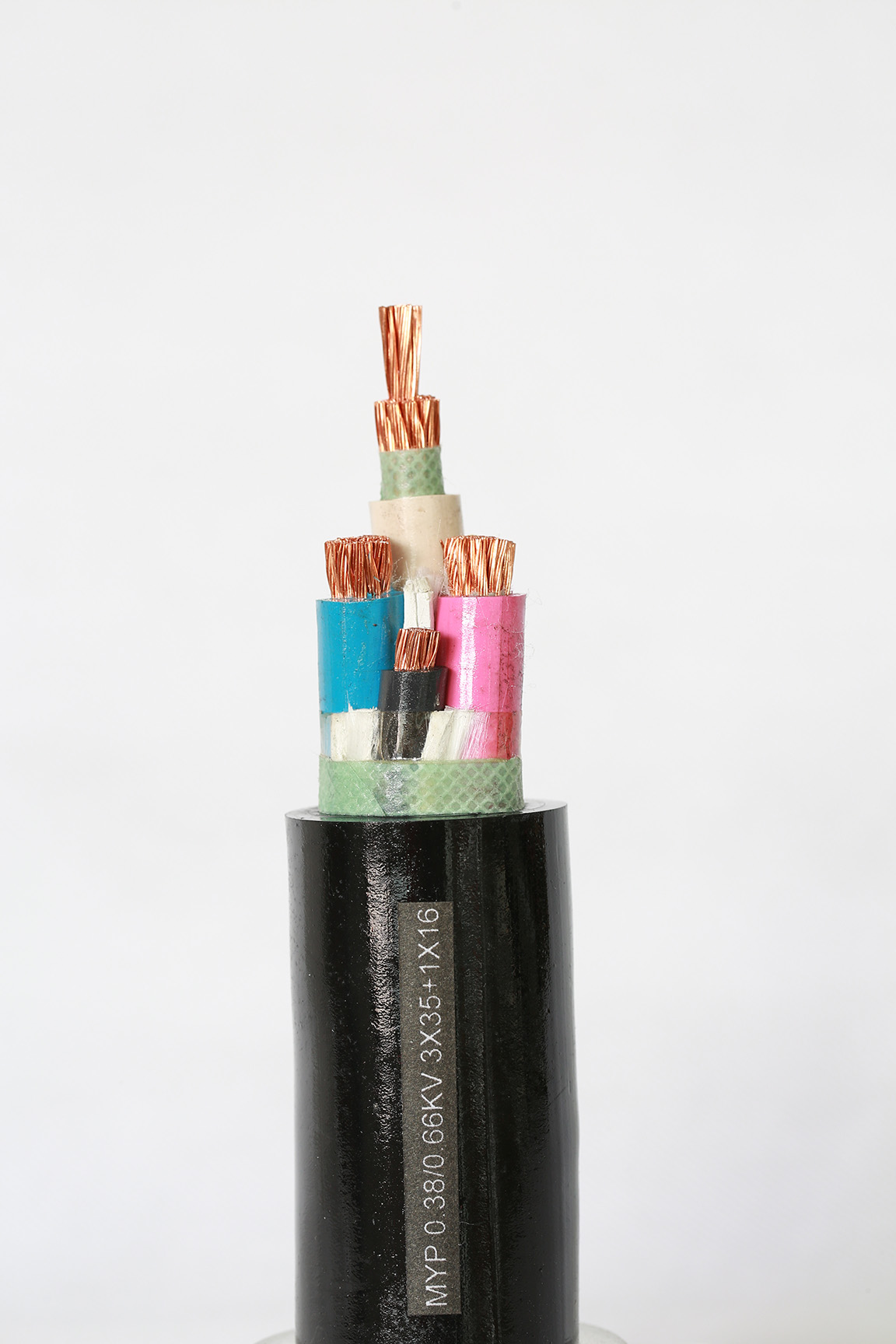

Anche la disposizione centrale è importante. I cavi unipolari possono adattarsi ad alcuni layout ad alta corrente o specifici dell"installazione, mentre i cavi tripolari possono semplificare altri percorsi di distribuzione. La crescita futura del carico, la caduta di tensione consentita, la capacità del vassoio, il raggio di curvatura e lo spazio di terminazione possono spingere il tecnico verso una configurazione non standard.
Le opzioni dei cavi MT di 4E includono scelte di conduttori Cu/Al e una gamma di sezioni trasversali da 25 a 630 mm², che li rende un utile esempio di dove il materiale e le dimensioni del conduttore diventano parte della conversazione sulle specifiche. Utilizzati correttamente, i cavi di alimentazione personalizzati possono aiutare a bilanciare la capacità attuale, la praticità di installazione e il margine operativo futuro senza semplicemente sovradimensionare tutto.
Fattore ingegneristico | Il cavo standard è solitamente sufficiente quando... | Il cavo personalizzato dovrebbe essere valutato quando... |
Valutazione della tensione | Il sistema corrisponde a una classe di tensione di serie comune | Il servizio MT, la progettazione dell"isolamento o il livello di guasto richiedono una revisione più approfondita |
Caricare la corrente | L"ampiezza e il declassamento sono comodamente coperti | Il margine di carico attuale, termico o futuro è limitato |
Caduta di tensione | La durata della corsa è breve o di routine | I percorsi lunghi richiedono un dimensionamento ottimizzato dei conduttori |
Dimensione del conduttore | Le sezioni trasversali standard si adattano al design | Il peso, le perdite o lo spazio di terminazione devono essere bilanciati |
Servizio di cortocircuito | Il livello di guasto rientra nei limiti standard | Sono necessari test di resistenza più elevati o documentati |
Margine di installazione | Il percorso e la piegatura sono semplici | La lunghezza di trazione, la dimensione del tamburo o il raggio di curvatura influiscono sulla fattibilità |
Un percorso via cavo può modificare la costruzione corretta anche quando il servizio elettrico sembra semplice. L"interramento diretto, le condotte sotterranee, i vassoi, i tunnel, le sottostazioni, le officine e gli impianti industriali espongono i cavi a diverse combinazioni di forza di schiacciamento, tensione di trazione, abrasione, umidità, sostanze chimiche e impatto accidentale. Ignorare queste condizioni può causare danni alla guaina, stress all"isolamento, ingresso di acqua o guasti prematuri.
Le scelte dell"armatura e della guaina dovrebbero seguire il rischio del percorso. Una sezione interrata direttamente può giustificare un"armatura in filo di acciaio o un"armatura a nastro, mentre un percorso a vassoio protetto potrebbe non richiedere lo stesso livello di rinforzo meccanico. Le opzioni di schermatura metallica, PVC, LSZH, HDPE e guaina resistente all"umidità servono tutte a scopi diversi, quindi il design migliore è quello che rimuove il pericolo reale del percorso senza aggiungere peso o rigidità inutili.
Una configurazione di cavo MT 4E può includere design armati o non armati, con materiali di guaina come PVC, LSZH e HDPE, nonché caratteristiche prestazionali legate a umidità, sostanze chimiche, raggi UV, abrasione e comportamento al fuoco. Questi dettagli mostrano perché i cavi di alimentazione personalizzati dovrebbero essere specificati dal percorso di installazione a ritroso, non solo dallo schema elettrico unifilare.
I progetti di distribuzione aerea e di rinforzo della rete richiedono un altro tipo di giudizio. Il carico dei poli, la spaziatura dei conduttori, l"abbassamento, la distanza di sicurezza, l"esposizione al vento, il contatto con gli alberi, l"accesso per la manutenzione e la sicurezza delle aree pubbliche possono essere importanti tanto quanto la portata del conduttore. Un conduttore standard può trasportare il carico elettricamente, ma crea comunque problemi in termini di spaziatura, velocità di installazione o affidabilità all"esterno a lungo termine.
I fasci di conduttori aerei sono un buon esempio di questa logica diversa. Invece di trattare ciascun conduttore come una linea nuda separata, i progetti in bundle possono combinare conduttori di fase isolati con elementi neutri o messaggeri in una disposizione compatta. Per l"elettrificazione rurale, gli aggiornamenti urbani, i parchi industriali, le aree ferroviarie e le reti di distribuzione aeroportuale, la geometria del cavo e il concetto di isolamento possono diventare parte della strategia di affidabilità.
L"esposizione ambientale spesso distingue un cavo adatto da uno rischioso. Le radiazioni UV, l"umidità, la nebbia salina, la temperatura alta o bassa, il contatto chimico, le vibrazioni e la lunga durata all"aperto possono modificare il corretto materiale isolante o della guaina. Un cavo che funziona bene in un locale tecnico interno asciutto potrebbe non essere appropriato per un percorso costiero, un sito solare aperto, un tunnel, un"installazione nel deserto o una zona industriale ad alta umidità.
La selezione del materiale dovrebbe pertanto seguire il profilo di esposizione. L"XLPE può supportare elevate prestazioni elettriche e termiche, l"HDPE può essere utile dove tenacità e resistenza all"umidità sono importanti e LSZH o materiali ritardanti di fiamma possono essere necessari dove il comportamento al fumo e al fuoco è importante. I composti resistenti agli agenti atmosferici, le guaine stabilizzate ai raggi UV e la struttura sigillata possono essere più importanti della semplice corrispondenza di tensione e corrente su carta.
I requisiti di sicurezza e conformità possono anche giustificare una progettazione personalizzata. Un progetto può richiedere standard IEC, HD, ASTM, AS/NZS, NBR, GOST o servizi regionali, insieme a rapporti di test, record di tracciabilità, documentazione di fabbrica e disegni di approvazione. Nelle infrastrutture critiche, il documento mancante può essere altrettanto dannoso quanto il materiale sbagliato, perché l’accettazione, l’attivazione o l’ispezione possono dipendere dalla conformità verificata.
Un cavo standard del catalogo può soddisfare uno standard generale pur non soddisfacendo un requisito di progetto specifico. Il problema potrebbe riguardare il materiale della guaina, le prestazioni del fumo, la classe del conduttore, lo spessore dell"isolamento, l"approvazione regionale, il comportamento al fuoco o l"assenza delle prove di prova richieste. Gli ingegneri dovrebbero confermare non solo se un cavo è "conforme allo standard", ma anche se è conforme all"esatta edizione dello standard, al codice di installazione e alle specifiche del progetto.
Per i progetti MT, i riferimenti comuni possono includere IEC 60502, IEC 60228, IEC 60332 e IEC 61034, a seconda della regione e dell"applicazione. Nei sistemi sopraelevati, nei requisiti di progetto possono comparire anche riferimenti come HD 626 e ASTM B231. I cavi di alimentazione personalizzati rappresentano spesso la soluzione pratica quando la progettazione tecnica e il pacchetto di documentazione devono essere allineati fin dall"inizio.
Il prezzo del cavo al metro è solo una parte della decisione sui costi. Un cavo standard può sembrare più economico al momento dell"acquisto, ma la lunghezza eccessiva, gli adattatori, la struttura sovradimensionata, la difficoltà di trazione, la manutenzione ripetuta, il rischio di surriscaldamento, i tempi di inattività e la sostituzione prematura possono aumentare il costo totale di installazione. Quanto più critico è il sistema, tanto più importante diventa questo calcolo più ampio.
Un cavo più adatto può ridurre i punti deboli adattando più da vicino le dimensioni del conduttore, il tipo di guaina, l"armatura, la lunghezza del percorso e il metodo di installazione. Può anche semplificare l"estrazione, ridurre le giunzioni non necessarie, migliorare l"organizzazione dei vassoi e ridurre la possibilità di danni ambientali. Nei sistemi di distribuzione dell"energia in cui i tempi di inattività hanno conseguenze operative, i cavi di alimentazione personalizzati possono essere giustificati da una maggiore affidabilità e da una ridotta esposizione alla manutenzione.
I cavi standard hanno ancora un posto libero nei progetti elettrici. I sistemi interni di routine, i valori nominali di tensione e corrente comuni, gli ambienti miti, i percorsi brevi, le sostituzioni urgenti per la manutenzione, il lavoro su prototipi e i progetti con requisiti di documentazione ordinari spesso beneficiano della disponibilità di magazzino. In questi casi, un cavo standard può ridurre i tempi di approvvigionamento ed evitare inutili revisioni della progettazione.
La progettazione personalizzata aggiunge tempi di consegna, coordinamento tecnico, pianificazione della produzione, revisione dell"approvazione e talvolta considerazioni sull"ordine minimo. Se un cavo standard soddisfa i requisiti di carico elettrico, condizioni del percorso, esposizione ambientale e conformità senza compromessi, sceglierlo è una buona idea tecnica. I cavi di alimentazione personalizzati dovrebbero essere selezionati quando risolvono un problema tecnico o economico definito, non perché sembrano più avanzati.
Un"utile richiesta di cavi personalizzati inizia con i dati elettrici completi. Gli ingegneri dovrebbero definire la tensione nominale, il tipo di sistema, la corrente di carico, il livello di cortocircuito, il materiale del conduttore, l"area della sezione trasversale, il numero di nuclei, il tipo di isolamento, lo schermo o schermatura metallica, il tipo di armatura, il materiale della guaina e gli standard richiesti. Senza questi dettagli, le citazioni spesso diventano vaghe e difficili da confrontare.
I dati elettrici dovrebbero riflettere anche le aspettative operative future. La crescita del carico pianificato, le condizioni di declassamento, la temperatura ambiente, il raggruppamento con altri cavi e la caduta di tensione consentita possono modificare la dimensione finale del conduttore o la scelta dell"isolamento. Quando mancano questi input, il fornitore può quotare un cavo che corrisponda alla richiesta visibile ma non al servizio reale.
Un input chiaro riduce anche la riprogettazione successiva. Un disegno o una scheda tecnica che fissa solo tensione e lunghezza lascia troppo spazio a supposizioni. Per i cavi di alimentazione personalizzati, la chiarezza iniziale consente al produttore e al team di ingegneri di discutere i compromessi prima della produzione anziché dopo che il cavo ha raggiunto il sito.
I dati di installazione sono importanti tanto quanto i dati elettrici. Nella richiesta devono essere inclusi il tipo di percorso, il metodo di installazione, la lunghezza di trazione, il raggio di curvatura, la lunghezza del tamburo, la profondità di interramento, i limiti del condotto o del vassoio, la luce sospesa, la disposizione dei pali, l"intervallo di temperatura, l"esposizione ai raggi UV, l"umidità, le sostanze chimiche, la nebbia salina, le vibrazioni e la durata di servizio prevista. Questi dettagli aiutano a determinare se il progetto necessita di armatura, materiale di guaina speciale, costruzione in bundle o isolamento per esterni.
Per i progetti generali, la configurazione del fascio, i requisiti del messaggero neutro, la spaziatura dei conduttori, l"abbassamento e l"esposizione alle condizioni atmosferiche locali dovrebbero essere rivisti in anticipo. Per i percorsi sotterranei o industriali, è più probabile che la protezione meccanica, la robustezza della guaina, la resistenza all"acqua e la compatibilità delle terminazioni controllino le specifiche. Le opzioni di personalizzazione ABC di 4E includono area della sezione trasversale, configurazione del fascio, materiale isolante, tensione nominale, colore della guaina esterna e requisiti ambientali speciali, che mostrano il tipo di informazioni che possono modellare una richiesta di cavo personalizzato.
Quanto più precisi sono i dati di installazione, tanto più facile è evitare inutili costruzioni. Un fornitore può ottimizzare il progetto solo quando l"applicazione è chiaramente descritta. Informazioni ben preparate aiutano i cavi di alimentazione personalizzati a diventare una soluzione ingegneristica controllata piuttosto che un"ampia richiesta di "qualcosa di più forte".
I cavi standard hanno senso quando il servizio elettrico, le condizioni del percorso, l"ambiente, la pianificazione e i requisiti di approvazione sono già ben definiti da specifiche comuni. I cavi di alimentazione personalizzati diventano più preziosi quando gli ingegneri devono controllare le prestazioni di tensione, il dimensionamento dei conduttori, la protezione meccanica, la durabilità ambientale, la documentazione o i costi operativi a lungo termine senza forzare compromessi nella progettazione.
East Energy Electrical Engineering Co., Ltd. supporta questo tipo di valutazione del progetto attraverso soluzioni di cavi di alimentazione e accessori per cavi per diversi livelli di tensione e condizioni applicative. Per gli ingegneri, il valore pratico è una specifica più chiara, una pianificazione dell"installazione più semplice e una costruzione del cavo che corrisponda meglio alle reali esigenze del sistema.
R: Scegli i cavi di alimentazione personalizzati quando le opzioni standard non possono soddisfare i requisiti di tensione, capacità di corrente, condizioni del percorso, esposizione ambientale, documentazione di sicurezza o affidabilità a lungo termine.
R: Sì. I cavi standard funzionano bene quando i valori nominali, la lunghezza del percorso, l"ambiente di installazione e le esigenze di conformità sono comuni, prevedibili e completamente coperti dalle specifiche di stock disponibili.
R: Gli ingegneri dovrebbero definire la tensione nominale, la corrente di carico, il livello di cortocircuito, le dimensioni del conduttore, l"isolamento, il materiale della guaina, l"armatura, il tipo di percorso, l"esposizione ambientale e gli standard applicabili.
R: Spesso comportano costi iniziali più elevati, ma possono ridurre i costi nascosti derivanti da tempi di inattività, installazione difficile, lunghezza eccessiva del cavo, guasto prematuro o protezione inadeguata.
R: L"interramento diretto, la distribuzione aerea, le aree costiere, i tunnel, le sottostazioni, i siti rinnovabili e gli impianti industriali possono richiedere una guaina più resistente, resistenza ai raggi UV, protezione dall"umidità o rinforzo meccanico.
