Un percorso di cavi interrato può sembrare protetto, ma le condizioni sotterranee possono essere molto meno stabili di quanto sembri. Le acque sotterranee, i condotti allagati, i fossi bagnati, la condensa e piccoli danni alla guaina possono esporre i cavi di alimentazione all"umidità per anni, aumentando il rischio di invecchiamento dell"isolamento e di guasti nascosti. Il degrado legato all’umidità, inclusa la formazione di alberi d’acqua nell’isolamento polimerico dei cavi, è un problema riconosciuto di affidabilità a lungo termine per i sistemi di alimentazione.
I cavi di alimentazione impermeabili aiutano a ridurre questi rischi limitando l'ingresso di acqua e la migrazione dell'umidità. La scelta del design giusto può proteggere la sicurezza, l'affidabilità e i costi del ciclo di vita nelle installazioni sotterranee.
I percorsi dei cavi sotterranei possono rimanere bagnati per molto tempo dopo che la superficie si è asciugata. Una falda freatica alta può mantenere i cavi interrati direttamente circondati da terreno umido, mentre la pioggia battente può riempire trincee, tombini o argini di condotti. Anche i condotti chiusi non sono automaticamente sicuri, perché l"acqua può entrare attraverso aperture, scarsa tenuta o sezioni danneggiate e rimanere intrappolata all"interno per lunghi periodi.
I problemi di umidità spesso iniziano con un piccolo difetto. L"ingresso radiale dell"acqua si verifica quando l"acqua penetra verso l"interno attraverso crepe, forature, tagli della guaina o strati esterni degradati. Un cavo può ancora sembrare riparabile dall"esterno, ma una sezione danneggiata può consentire all"umidità di raggiungere schermi isolanti, componenti metallici o altri strati sensibili.
Il movimento longitudinale dell’acqua crea un rischio più ampio. Dopo che l"acqua è entrata in un punto, può spostarsi lungo la lunghezza del cavo se il cavo non include materiali adatti per bloccare l"acqua. Ciò significa che una lesione locale della guaina, una giunzione inadeguata o un"estremità del cavo non sigillata possono creare un problema oltre il punto di ingresso originale. Per questo motivo, la progettazione dei cavi sotterranei deve considerare sia l’ingresso che la migrazione dell’acqua.
I danni legati all"acqua non sempre causano un"interruzione immediata. Il degrado dell"isolamento, la corrosione delle parti metalliche, la corrente di dispersione, la ridotta rigidità dielettrica e i rischi di scariche parziali possono svilupparsi gradualmente. Nel momento in cui un guasto diventa visibile, il sistema di cavi potrebbe già richiedere test difficili, localizzazione del guasto, scavo o sostituzione.
L"isolamento XLPE è ampiamente apprezzato per le applicazioni dei cavi di alimentazione, ma necessita comunque di protezione dallo stress da umidità a lungo termine. L"alberatura dell"acqua è un fenomeno noto di invecchiamento nell"isolamento polimerico, dove l"umidità e lo stress elettrico possono contribuire nel tempo a percorsi di degrado simili ad alberi. La costruzione impermeabile aiuta a ridurre questo rischio limitando le condizioni di umidità che consentono lo sviluppo di tali meccanismi di invecchiamento.

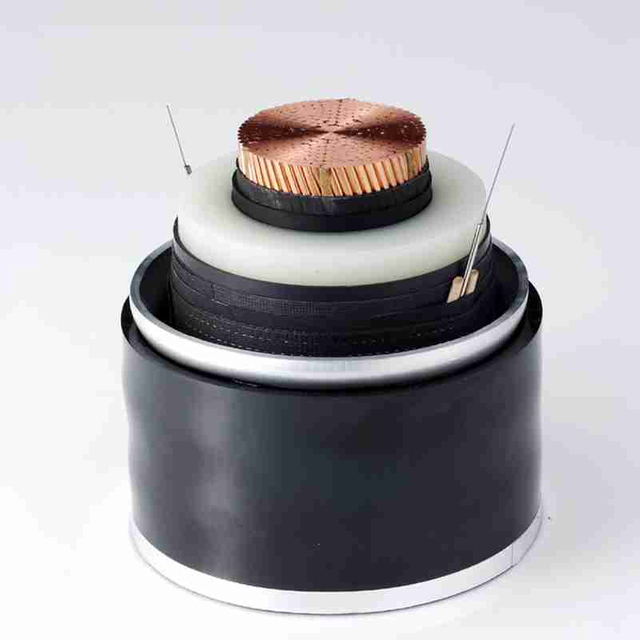

Un cavo impermeabile sotterraneo affidabile dipende dall"intera struttura, non solo dallo spessore del rivestimento esterno. Il conduttore trasporta corrente, mentre l"isolamento XLPE fornisce resistenza elettrica e stabilità termica. Intorno all"isolamento, schermi o guaine metalliche aiutano a controllare lo stress elettrico e supportano il funzionamento sicuro del sistema. Le guaine interne ed esterne proteggono dall"esposizione ambientale, mentre l"armatura opzionale può migliorare la resistenza alla pressione del suolo, ai roditori, agli urti e ai danni accidentali dovuti allo scavo.
Lo strato di blocco dell"acqua è particolarmente importante nei percorsi sotterranei umidi. Una robusta guaina esterna aiuta a tenere lontana l"umidità, ma i materiali interni che bloccano l"acqua aiutano a controllare i danni se l"acqua entra attraverso una breccia o un giunto. Senza questa protezione interna, l"acqua potrebbe continuare a diffondersi lungo la lunghezza del cavo. La vera prestazione impermeabile sotterranea deriva dal modo in cui questi strati lavorano insieme.
Strato o caratteristica del cavo | Funzione principale Sotterraneo | Perché è importante sui percorsi bagnati |

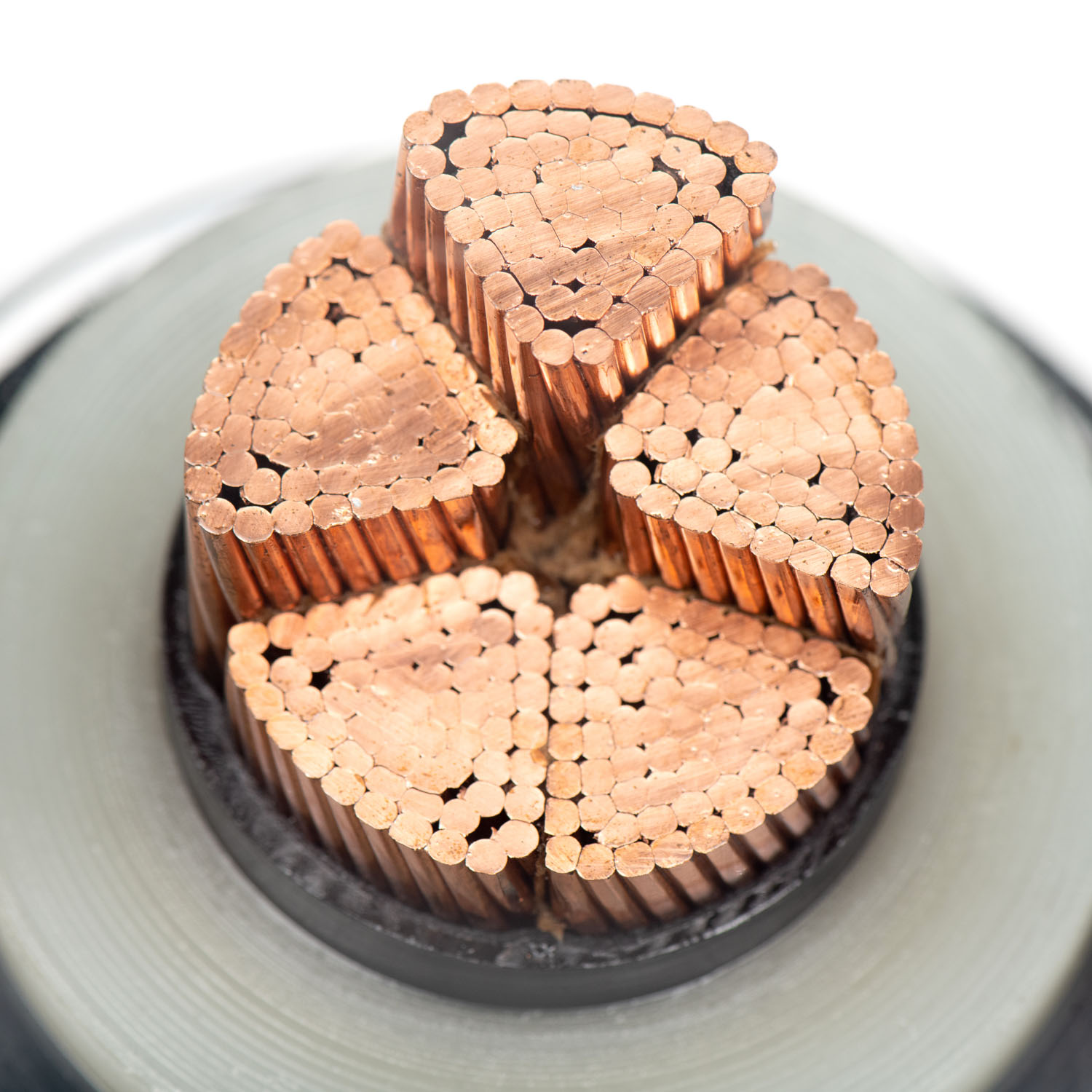

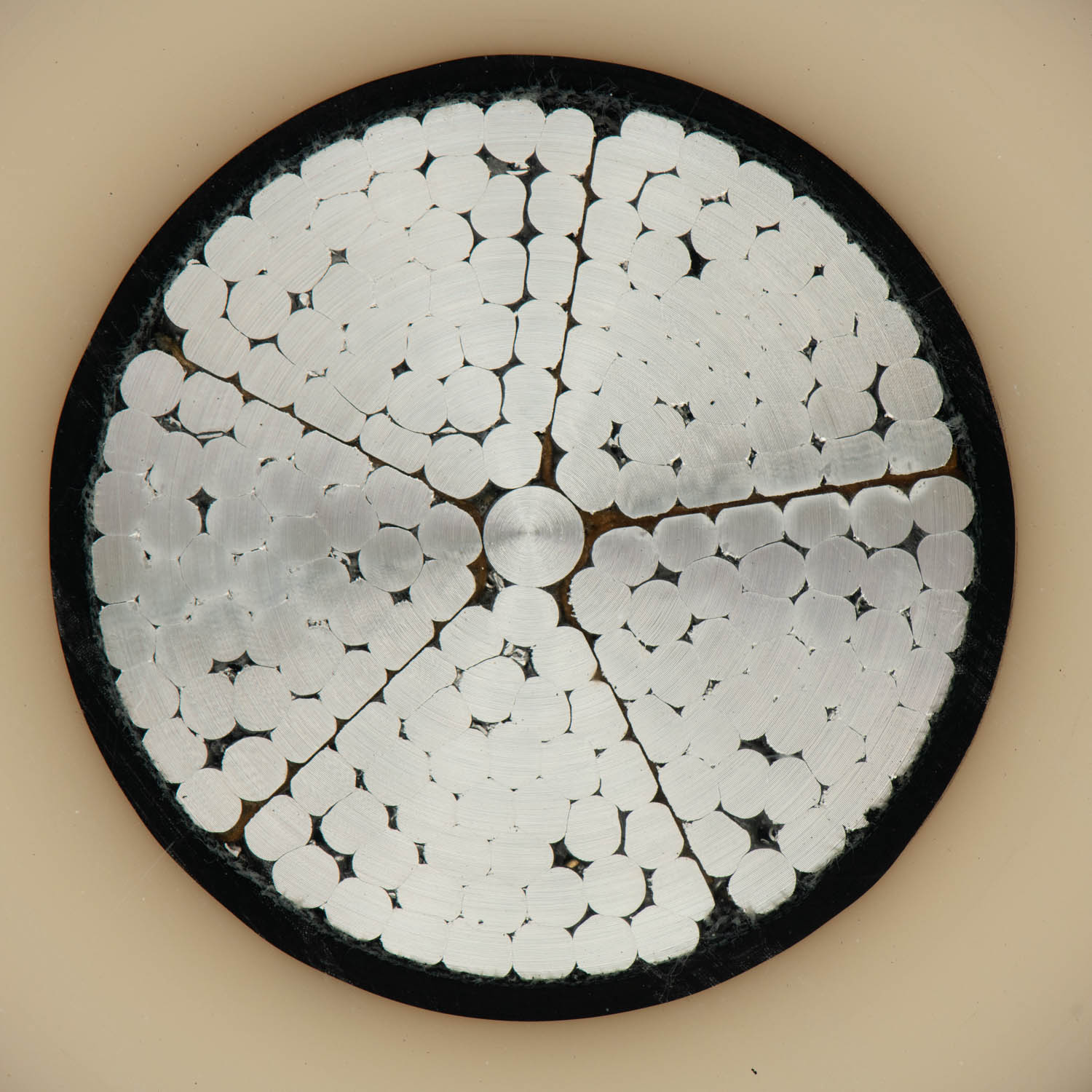

Conductor | Trasporta la corrente elettrica attraverso il percorso | Le opzioni in rame e alluminio aiutano a bilanciare conduttività, peso e costi di progetto |
Isolamento XLPE | Fornisce resistenza elettrica e stabilità termica | Aiuta a supportare le prestazioni ad alta tensione in condizioni di stress operativo continuo |
Schermo o guaina metallica | Controlla lo stress elettrico e supporta la protezione del sistema | Aggiunge stabilità attorno al sistema di isolamento nei percorsi impegnativi |
Guaina interna ed esterna | Protegge dall"umidità del suolo, dai prodotti chimici e dall"esposizione esterna | Costituisce la prima barriera ambientale contro le condizioni sotterranee |
Strato longitudinale di blocco dell"acqua | Limita il movimento dell"acqua lungo la lunghezza del cavo | Aiuta a evitare che una violazione locale diventi un problema più ampio del sistema di cavi |
Armatura opzionale | Aggiunge protezione meccanica | Utile laddove la pressione del suolo, i roditori, gli urti o gli scavi accidentali potrebbero danneggiare il cavo |
La protezione radiale dall"acqua aiuta a impedire all"umidità di penetrare verso l"interno attraverso la parete del cavo. Ciò può comportare guaine resistenti all"umidità, barriere metalliche, strati laminati o altre scelte costruttive che proteggono il sistema di isolamento dall"acqua esterna. La protezione longitudinale dall"acqua ha un ruolo diverso: aiuta a impedire all"acqua di spostarsi lungo il cavo una volta entrato.
I metodi comuni di blocco dell"acqua includono nastri rigonfiabili, gel, polveri, filati e altri materiali che si espandono o resistono al movimento dell"umidità. Queste caratteristiche sono particolarmente utili nelle zone umide, nelle sezioni di attraversamento dei fiumi, nelle installazioni di condotte che potrebbero allagarsi e nelle aree con falde acquifere alte. La resistenza di base all’umidità può essere sufficiente per alcuni ambienti controllati, ma le linee elettriche sotterranee spesso necessitano di una protezione più forte perché i guasti sono più difficili da raggiungere e più costosi da riparare.
Il cavo di alimentazione impermeabile isolato XLPE da 76 kV di 4E è un esempio rilevante di cavi di alimentazione impermeabili ad alta tensione destinati ad ambienti esigenti di trasmissione di potenza. Il cavo è disponibile con opzioni di conduttore in rame o alluminio, isolamento XLPE, strutture di guaina ondulata in alluminio, versioni con guaina in PVC o PE e configurazioni longitudinali resistenti all'acqua. I suoi casi di utilizzo sotterraneo includono l'interramento diretto o l'installazione di condotte in zone umide, attraversamenti di fiumi e regioni con falde acquifere alte.
I guasti ai cavi sotterranei raramente sono semplici eventi di manutenzione. La localizzazione del guasto richiede tempo e la sezione interessata potrebbe trovarsi sotto il suolo, la pavimentazione, il cemento, i condotti o l"infrastruttura della struttura. Gli scavi possono interrompere le operazioni del sito, creare rischi per la sicurezza e richiedere il coordinamento con i lavori civili, le squadre dei servizi pubblici o i gestori delle strutture. Anche dopo che il cavo è stato esposto, la sostituzione o la riparazione del giunto può richiedere molto lavoro.
I cavi di alimentazione impermeabili aiutano a ridurre questi rischi affrontando l"umidità prima che diventi causa di guasti. Limitare l"ingresso di acqua protegge l"isolamento, gli schermi metallici e i sistemi conduttori da condizioni che accelerano l"invecchiamento o i guasti. Il valore del ciclo di vita è particolarmente evidente nelle rotte in cui l"accesso è limitato, perché prevenire un guasto è solitamente più economico che trovarne e ripararne uno dopo l"interruzione del servizio.
I cavi di alimentazione danneggiati dall"umidità possono creare rischi per la sicurezza e problemi operativi. L"acqua all"interno o attorno ai componenti vulnerabili del cavo può contribuire a cortocircuiti, surriscaldamento, archi elettrici, rischio di scosse elettriche e danni alle apparecchiature collegate. Nelle installazioni ad alta tensione o carico elevato, questi rischi possono interessare non solo il cavo stesso ma anche trasformatori, quadri, sistemi di protezione e operazioni a valle.
Le strutture con percorsi bagnati o soggetti a inondazioni necessitano di sistemi di cavi che supportino una distribuzione stabile dell"energia in condizioni realistiche del sito. Gli impianti industriali, le sottostazioni dei servizi pubblici, i campus commerciali, i sistemi metropolitani e di tunnel, i parchi di energia rinnovabile e le reti di distribuzione sotterranee dipendono tutti da una fornitura di energia prevedibile. I cavi di alimentazione impermeabili forniscono un ulteriore livello di affidabilità laddove è probabile l"esposizione all"umidità e l"interruzione del servizio sarebbe costosa.
La selezione del cavo dovrebbe iniziare con il percorso, non con il nome del catalogo. Un percorso di interramento diretto nel terreno ordinario può richiedere una guaina, un"armatura e una struttura di blocco dell"acqua diverse rispetto a un"installazione di condotti che si allagano dopo i temporali. Le zone umide e le sezioni che attraversano i fiumi necessitano di una maggiore resistenza all"esposizione prolungata all"umidità, mentre i siti industriali possono aggiungere esposizione chimica, vibrazioni o stress meccanico ai requisiti di progettazione.
La sola tensione nominale non determina se un cavo è adatto al servizio umido sotterraneo. Gli acquirenti devono valutare la tensione nominale, la capacità di trasporto di corrente, le prestazioni di isolamento XLPE, il materiale del conduttore, il design dello schermo o della guaina metallica, le esigenze dell"armatura e l"idoneità dei materiali della guaina in PE, PVC o privi di alogeni. Anche le condizioni del terreno, la temperatura operativa, la profondità di installazione e le possibili inondazioni dovrebbero far parte della revisione delle specifiche.
Una lista di controllo di selezione compatta può aiutare a prevenire errori costosi:
● Il percorso è direttamente interrato, condotto, tunnel o adiacente sottomarino?
● Le inondazioni sono occasionali, stagionali o continue?
● Il cavo necessita di un blocco longitudinale dell'acqua?
● È necessaria una protezione radiale dall'acqua contro i danni alla guaina?
● È opportuno utilizzare armature per la pressione del suolo, la presenza di roditori o il rischio di scavi?
● I giunti e le terminazioni sono idonei per condizioni sotterranee umide?
● Il materiale della guaina soddisfa le esigenze di sicurezza contro il suolo, i prodotti chimici, i raggi UV e gli incendi?
● Il cavo è approvato per il metodo di installazione previsto?
Classificato per esterni non significa sempre classificato per metropolitana. Il cavo di alimentazione aereo ABC di 4E è progettato per la distribuzione aerea in bundle con isolamento XLPE o PE e materiali stabilizzati ai raggi UV per ambienti sopraelevati. Appartiene al servizio aereo piuttosto che all"installazione interrata, anche quando è presente un condotto.
Questa distinzione è importante per i team di procurement e ingegneria. Un cavo può resistere alla luce solare, al vento e all"esposizione generale all"esterno pur essendo privo della struttura della guaina, del design di blocco dell"acqua e della protezione meccanica necessari per il servizio interrato. La sostituzione di un cavo aereo con un"installazione sotterranea può ridurre i costi iniziali, ma può creare rischi per l"affidabilità e la sicurezza a lungo termine. I cavi di alimentazione impermeabili devono essere selezionati per l"ambiente di installazione a cui sono destinati, non solo per la tensione o la durata all"aperto.
Molti problemi legati all"acqua sotterranea iniziano nei punti di connessione piuttosto che attraverso il corpo del cavo. Giunti, terminazioni ed estremità dei cavi sono vulnerabili perché interrompono la struttura del cavo costruita in fabbrica. Se la tenuta è scarsa, l"acqua può entrare durante lo stoccaggio, l"installazione, l"allagamento o il funzionamento a lungo termine.
È necessario selezionare giunti impermeabili compatibili in base al tipo di cavo e alla classe di tensione. Le estremità dei cavi devono essere sigillate durante lo stoccaggio e prima dell"installazione, soprattutto in siti umidi. Gli installatori dovrebbero evitare di lasciare le estremità tagliate esposte in fosse o condotti e la lavorazione delle terminazioni dovrebbe essere controllata prima di dare tensione. Un cavo resistente può ancora funzionare male se gli accessori non soddisfano lo stesso standard di impermeabilità.
Gli strati impermeabili possono essere compromessi durante l"installazione. Una tensione di trazione eccessiva può danneggiare la guaina o gli strati interni, mentre piegature brusche possono sollecitare l"isolamento e gli schermi. L"abrasione durante l"estrazione del condotto, il riempimento irregolare, i tagli accidentali e l"impatto di strumenti o pietre possono creare punti di ingresso per l"acqua.
Seguire attentamente le linee guida per l"installazione, compresi i limiti del raggio di curvatura. Per un cavo XLPE impermeabile da 76 kV di questo tipo, il raggio di curvatura minimo tipico può differire tra strutture non armate e armate, pertanto gli installatori devono confermare i limiti di movimentazione richiesti prima di tirare o riempire. Questi dettagli non sono note di gestione minori; aiutano a preservare la struttura del cavo che rende possibili le prestazioni di impermeabilità sotterranea.
Un sistema di cavi impermeabili dovrebbe comunque essere supportato da buone pratiche di cantiere. I percorsi dei condotti, le fosse dei cavi e le trincee dovrebbero essere ispezionati dopo forti piogge, soprattutto nelle aree con ripetute inondazioni. Il drenaggio dovrebbe essere mantenuto ove possibile e le squadre del sito dovrebbero documentare le sezioni del percorso che presentano acqua stagnante.
I percorsi dei cavi sotterranei sono esposti a rischi di umidità facili da trascurare, dalle falde acquifere e dai condotti allagati alle guaine danneggiate e ai giunti scarsamente sigillati. La scelta di cavi di alimentazione impermeabili con isolamento, materiali di guaina, design che blocca l"acqua e protezione meccanica adeguati aiuta a ridurre i guasti nascosti, migliorare la sicurezza e supportare una distribuzione dell"energia più affidabile nel tempo.
East Energy Electrical Engineering Co., Ltd. fornisce opzioni di cavi di alimentazione XLPE impermeabili per applicazioni sotterranee impegnative in cui la resistenza all"umidità e la stabilità della trasmissione sono importanti. Per i progetti che coinvolgono terreno umido, condotte o percorsi con falda freatica alta, adattare la costruzione del cavo alle condizioni del sito è il passo pratico che protegge le prestazioni a lungo termine.
R: Sì, ma solo se il cavo è idoneo all"interramento diretto o al metodo sotterraneo specificato. Il cavo per ambienti umidi e il cavo per interramento diretto non sono sempre intercambiabili.
R: L"acqua può corrodere le parti metalliche, indebolire l"isolamento, ridurre la rigidità dielettrica e aumentare il rischio di cortocircuiti o guasti nascosti negli impianti elettrici interrati.
R: I cavi resistenti all"acqua tollerano l"esposizione all"umidità, mentre i design dei cavi impermeabili sono realizzati per condizioni di umidità più impegnative, spesso utilizzando guaine più resistenti e strati che bloccano l"acqua.
R: Non sempre. Alcuni cavi interrati direttamente sono progettati per l"esposizione al suolo e all"umidità, mentre altri tipi di cavi richiedono un condotto o una protezione meccanica aggiuntiva.
R: Controllare la tensione nominale, il metodo di installazione, l"umidità del terreno, il rischio di inondazioni, il materiale della guaina, le esigenze dell"armatura e se è necessario un blocco dell"acqua radiale o longitudinale.
R: No. La resistenza agli agenti atmosferici esterni non significa automaticamente l"idoneità all"interramento. I percorsi sotterranei richiedono una struttura di cavi progettata per il contatto con il suolo, l"umidità e le sollecitazioni meccaniche.
