Specificare la corretta classificazione del trasformatore è un atto di equilibrio ad alto rischio tra spese in conto capitale iniziali e affidabilità operativa a lungo termine. È necessario navigare in questo attento equilibrio per ogni progetto. Il sovradimensionamento spreca il budget in termini di perdite di energia inattiva e di maggiori impronte fisiche. Al contrario, il sottodimensionamento rischia di provocare guasti catastrofici, violazioni delle norme e gravi tempi di inattività delle strutture. Sappiamo che per evitare queste insidie quotidiane è necessario conoscere la potenza nominale esatta del trasformatore per le applicazioni di edifici commerciali .
Questa guida analizza le strutture standard, i calcoli necessari e i criteri di conformità per finalizzare le specifiche. Chiariremo i requisiti commerciali standard. Imparerai come allineare i carichi matematici con i vincoli pratici del fornitore. Infine, forniamo i passaggi esatti necessari per passare con sicurezza all"approvvigionamento senza dubitare delle scelte di dimensionamento.
Basare le specifiche kVA su un calcolo rigoroso del carico elettrico, incorporando fattori di domanda standard e margini di sicurezza del carico continuo (ad esempio, la regola del 125%).
Arrotondare sempre il carico calcolato al valore nominale kVA standard successivo disponibile in commercio per garantire la fattibilità dell"approvvigionamento e un"adeguata capacità del trasformatore.
Per le applicazioni commerciali interne, i trasformatori a secco sono generalmente lo standard del settore grazie alla conformità alla sicurezza antincendio e ai ridotti requisiti di manutenzione.
Oltre ai parametri elettrici, la selezione del fornitore deve tenere conto dell"ingombro fisico, dei tempi di consegna e della conformità all"efficienza DOE 2016.
La scelta dell"attrezzatura corretta va ben oltre la semplice matematica. La capacità selezionata determina il funzionamento fluido della tua struttura. Inoltre ha un impatto diretto sul budget di capitale iniziale.
Una capacità inadeguata crea realtà operative difficili. Quando si sottodimensiona un"unità, questa funziona costantemente vicino o al di sopra dei suoi limiti termici. Ciò provoca un grave surriscaldamento delle bobine. Il surriscaldamento porta ad un degrado accelerato dell"isolamento, che riduce significativamente la durata delle apparecchiature. Inoltre, le unità sovraccariche subiscono cadute di tensione inaccettabili durante le ore di punta. Queste cadute di tensione possono danneggiare server sensibili, sistemi di illuminazione e controlli HVAC. In casi estremi, le unità sottodimensionate comportano gravi rischi di incendio per l’intera struttura.
Gli ingegneri spesso cadono nella trappola di un’eccessiva protezione dal futuro. Specificano unità massicce nel caso in cui l"edificio aggiunga ulteriori carichi in seguito. Il forte sovradimensionamento porta a CapEx interamente sprecati. Richiede requisiti di spazio fisico più elevati in sale elettriche strette. Le unità di grandi dimensioni generano inoltre correnti di spunto elevate quando energizzate. Questi picchi di corrente spesso fanno scattare inaspettatamente gli interruttori a monte. Inoltre, le unità sovradimensionate soffrono di continue perdite di energia interna. Il nucleo assorbe energia anche quando l"edificio è vuoto, sprecando energia costosa 24 ore su 24, 7 giorni su 7.
Come definiamo una specifica di successo? Una specifica di successo soddisfa gli attuali requisiti NEC (National Electrical Code) senza compromessi. Può ospitare facilmente un"espansione futura pianificata del 10-20%. È importante sottolineare che si allinea perfettamente con le dimensioni di produzione standard. La selezione di dimensioni standard ti aiuta a ridurre al minimo i costi di progettazione personalizzata ed evitare terribili ritardi nell"approvvigionamento.
Non è possibile indovinare i requisiti energetici della struttura. È necessario basare le specifiche su un calcolo rigoroso del carico elettrico . Questa base matematica previene errori costosi.
Innanzitutto è necessario verificare sia la tensione primaria (alimentazione) che quella secondaria (carico). Gli edifici commerciali di solito ricevono energia elettrica ad alta tensione. Potrebbe essere necessario ridurre l"alimentazione trifase da 480 V a un sistema da 208 Y/120 V. Il sistema 208Y/120V alimenta prese a muro standard e illuminazione per uffici. Tensioni non corrispondenti renderanno la tua nuova unità completamente inutilizzabile. Verificare sempre i numeri delle forniture di servizi pubblici prima di fare qualsiasi calcolo.
Utilizziamo quadri matematici specifici per determinare la capacità di base. È necessario calcolare la potenza apparente in kilovolt-ampere (kVA). Utilizza queste formule standard del settore:
Formula monofase: kVA = (Volt × Amp) / 1.000
Formula trifase: kVA = (Volt × Amp × 1,732) / 1.000
Ad esempio, un sistema trifase che fornisce 480 V a 100 A richiede circa 83 kVA. Moltiplichi semplicemente 480 per 100, poi per 1,732 e dividi per 1.000.
È necessario separare i carichi dell"edificio in due categorie distinte. Innanzitutto, identificare i carichi continui. Questi carichi funzionano costantemente per tre o più ore. L"illuminazione degli uffici e i rack dei server rappresentano i tipici carichi continui. Il NEC impone una capacità nominale del 125% per carichi continui per prevenire guasti termici. Successivamente, identificare i carichi non continui. Gli elettrodomestici per le sale ristoro e alcuni motori rientrano in questo gruppo. Non richiedono lo stesso margine di sicurezza aggressivo.
Le strutture commerciali fanno molto affidamento su fattori di diversità. Non tutte le unità HVAC, i circuiti di illuminazione e i rack di server assorbiranno la corrente di picco contemporaneamente. I fattori di domanda consentono di ridurre il carico totale calcolato in base a modelli di utilizzo realistici. Un grande edificio per uffici raramente gestisce tutti i dispositivi contemporaneamente. L"applicazione di fattori di domanda adeguati mantiene i tuoi calcoli ancorati alla realtà. Ti impedisce direttamente di cadere nella trappola del sovradimensionamento discussa in precedenza.
I tuoi calcoli matematici raramente arriveranno a un numero perfettamente rotondo. È necessario modificare le cifre finali in modo che corrispondano a ciò che i produttori effettivamente costruiscono. Questo passaggio garantisce una capacità del trasformatore valida per il tuo progetto.
Le dimensioni kVA personalizzate comportano sovrapprezzi estremi. Soffrono anche di tempi di consegna dolorosamente lunghi. Una volta calcolato il kVA minimo richiesto, è necessario arrotondare per eccesso. Passare sempre alla dimensione standard successiva. Se il tuo calcolo impone 92 kVA, non ordinerai mai un"unità personalizzata da 92 kVA. Arrotonda per eccesso alla valutazione standard di produzione più vicina.
I produttori producono dimensioni di base specifiche per il mercato commerciale. Attenersi a queste dimensioni garantisce prezzi competitivi. Garantisce inoltre una più facile sostituzione in caso di guasti. I valori kVA standard includono:
15kVA
30kVA
45kVA
75kVA
112,5kVA
150kVA
225kVA
300kVA
500kVA
Nel nostro esempio precedente, abbiamo calcolato 83 kVA. Naturalmente arrotonderesti questo valore a un"unità standard da 112,5 kVA.
L"utilizzo degli edifici si evolve nel tempo. Gli inquilini aggiungono più computer, sistemi di raffreddamento più potenti e macchinari complessi. Raccomandiamo una linea guida basata sull’evidenza per essere a prova di futuro. Dovresti lasciare un margine del 20-25% per la crescita prevista della capacità dell"edificio. Questa gamma specifica accoglie in modo efficace i nuovi carichi di inquilini. Fondamentalmente, un margine del 25% non ti spinge nella dannosa trappola del sovradimensionamento. Rappresenta la perfetta via di mezzo tra sicurezza ed efficienza.
L’ambiente fisico determina le tue scelte tecnologiche. È necessario decidere tra design a secco e riempiti di liquido in base alla posizione e alle regole di sicurezza. Questa scelta costituisce il fulcro di una scelta di successo del trasformatore edilizio.

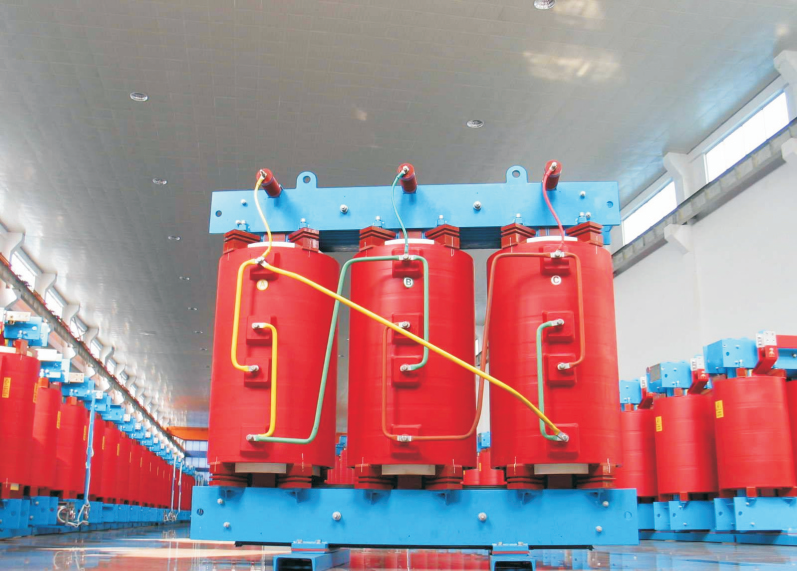

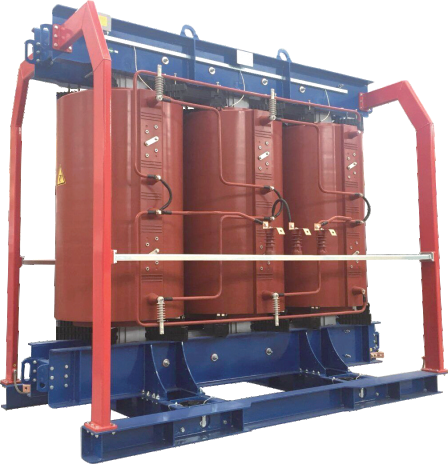

I trasformatori a secco fungono da default assoluto per gli spazi commerciali interni. Raffreddano le bobine interne utilizzando l"aria ambiente anziché fluidi disordinati. Ci concentriamo su di loro perché offrono profili di sicurezza superiori. Presentano un rischio di incendio molto basso, richiesto dai regolamenti edilizi per le installazioni interne. Garantiscono inoltre un rigoroso rispetto ambientale. Non dovrai mai preoccuparti che perdite di fluido dielettrico tossico rovinino la tua struttura. Inoltre, le unità di tipo a secco garantiscono facilità di manutenzione. I gestori delle strutture aspirano semplicemente periodicamente le prese d"aria di raffreddamento.
Specifichiamo unità riempite di liquido per casi limite altamente specifici. Di solito li vedi nelle sottostazioni esterne ad alta capacità. Servono enormi parchi industriali o ampi campus commerciali. Utilizzano olio minerale o fluidi sintetici per il raffreddamento. Ciò fornisce una capacità di raffreddamento superiore e una longevità eccezionale sotto carichi pesanti. Tuttavia, richiedono infrastrutture di contenimento costose. Se il serbatoio si rompe, sono necessari bacini di raccolta in cemento per prevenire la contaminazione ambientale.
Confronto: tipo a secco e riempimento a liquido
Caratteristica | Tipo a secco | Riempito di liquido |
|---|---|---|
Applicazione primaria | Edifici commerciali al coperto | Sottostazioni esterne/industriali |
Mezzo di raffreddamento | Aria ambiente | Olio minerale o fluido sintetico |
Rischio incendio | Molto basso | Moderato (richiede mitigazione) |
Esigenze di manutenzione | Minimo (pulizia delle prese d"aria) | Alto (test dei fluidi e controlli delle perdite) |
Contenimento richiesto | Nessuno | Bacini/berme di raccolta in calcestruzzo |
È necessario collegare l"ambiente fisico alle corrette classificazioni della custodia NEMA. La custodia protegge le bobine interne da polvere, acqua e detriti. Per i locali elettrici puliti e climatizzati, le classificazioni NEMA 1 o 2 funzionano perfettamente. NEMA 2 fornisce una protezione antigoccia di base. Se si installa l"unità all"aperto, è necessario aggiornare l"involucro. NEMA 3R rappresenta lo standard per gli ambienti esterni. NEMA 3R protegge anche le unità posizionate adiacenti ai sistemi sprinkler interni. Respinge efficacemente l"acqua che cade e la pioggia battente.
Le tue specifiche tecniche non significano nulla se scegli un fornitore inaffidabile. La fase di approvvigionamento richiede un controllo rigoroso. È necessario guardare ben oltre i parametri elettrici di base.
Non acquistare mai apparecchiature non certificate. Devi insistere sulla verifica degli standard di efficienza energetica DOE 2016. Il Dipartimento dell"Energia impone queste regole per ridurre le perdite di nucleo sprecate. Le unità moderne devono soddisfare rigorosi obiettivi di efficienza in condizioni di carico parziale. Sono inoltre necessarie liste UL verificate. Gli ispettori elettrici locali cercano le etichette UL prima di approvare il tuo progetto. Infine, verifica i protocolli di test IEEE/ANSI. Questi protocolli dimostrano che l"unità può sopravvivere a cortocircuiti e picchi di tensione.
Gli immobili commerciali danno molta priorità allo spazio affittabile. I proprietari degli edifici riducono le stanze elettriche per massimizzare la metratura affittabile. Ciò crea una dura realtà di implementazione. L"unità selezionata deve adattarsi fisicamente allo spazio designato. Deve inoltre passare attraverso porte standard e montacarichi durante l"installazione. I controlli del peso rimangono fondamentali. I piani degli edifici più vecchi potrebbero non supportare un massiccio blocco di ferro e rame da 500 kVA. Verificare sempre i disegni dimensionali prima di emettere un ordine di acquisto.
La carenza di trasformatori rimane un noto collo di bottiglia nei moderni programmi di costruzione commerciale. Gli acquirenti devono valutare i fornitori in base all"effettiva disponibilità dell"inventario. Chiedere ai fornitori tempi di consegna garantiti per iscritto. Un"unità più economica non significa nulla se arriva con tre mesi di ritardo. I ritardi nelle consegne bloccano la costruzione, ritardano il trasloco degli inquilini e violano i contratti. Dare priorità ai fornitori che mantengono robuste scorte regionali.
Definire le aspettative di garanzia standard nelle prime fasi della discussione. Una garanzia di un anno rappresenta il minimo indispensabile. I produttori premium spesso offrono una copertura pluriennale estesa. È inoltre necessario valutare il valore del supporto tecnico post-vendita. La risoluzione dei problemi di installazione può far risparmiare giorni di lavoro all"appaltatore. Un fornitore reattivo aiuta i tuoi elettricisti a risolvere immediatamente i problemi di messa a terra o di vibrazione.
La specifica di un trasformatore richiede il bilanciamento di carichi matematici rigorosi con realtà pratiche di approvvigionamento. È necessario calcolare i prelievi di amplificatori precisi e applicare fattori di domanda adeguati. Quindi allinei questi numeri con le dimensioni commerciali standard e i vincoli di ingombro fisico. Non indovinare i margini di capacità. Evitate i pericoli del sottodimensionamento e gli sprechi finanziari di un forte sovradimensionamento.
Il tuo prossimo passo richiede un’azione decisiva. Ti invitiamo a rivedere lo schema unifilare della tua struttura con un ingegnere elettrico autorizzato. Conferma le tensioni primarie e i requisiti di carico continuo. Una volta terminati i calcoli, contatta il tuo team di vendita dedicato. Condividi i valori kVA calcolati per richiedere una scheda tecnica accurata e un preventivo formale.
R: Un"unità separata diventa necessaria quando il carico di un edificio supera notevolmente le forniture di servizi standard. Ne hai bisogno anche quando si trasferiscono inquilini specializzati ad alto rendimento. Gli esempi includono inquilini di produzione pesante o enormi data center. Questi inquilini necessitano di un isolamento specializzato o di tensioni step-down uniche che le alimentazioni stradali standard non sono in grado di fornire in modo sicuro.
R: Sì, ma solo per brevi periodi. Le norme NEC impongono limiti termici rigorosi in base al tipo di carico. I carichi continui, che funzionano per tre o più ore, richiedono un margine di capacità del 125%. Spingere continuamente un"unità al 100% della capacità provoca un eccessivo accumulo di calore. Ciò distrugge l"isolamento interno della bobina e rischia un guasto prematuro.
R: Il sottodimensionamento crea caos operativo immediato. Si verificheranno interruttori costantemente scattati a causa dell"eccessivo assorbimento di corrente. La tua struttura subirà gravi cali di tensione, danneggiando dispositivi elettronici e computer sensibili. Alla fine, il sovraccarico costante porta a un guasto termico critico. L"unità si surriscalderà, distruggerà il suo isolamento e potrebbe provocare un incendio nella struttura.
