I progetti elettrici complessi spesso creano domande sui cavi a cui una scelta di catalogo standard non può rispondere. La tensione nominale, il carico di corrente, il percorso di installazione, l'esposizione all'umidità, la protezione meccanica, la documentazione e la pianificazione della consegna influiscono sul funzionamento sicuro di un cavo di alimentazione una volta raggiunto il sito. Un cavo che sembra adatto alle specifiche di base può comunque causare ritardi se è difficile da tirare, non adatto agli accessori o non costruito per l'ambiente reale.
Ottenere una soluzione su misura significa trasformare le condizioni del sito in un chiaro requisito tecnico prima dell"inizio dell"approvvigionamento. L"approccio giusto aiuta i team a scegliere la costruzione adeguata, a evitare specifiche eccessive o insufficienti e a richiedere feedback ai fornitori che sia utile oltre il prezzo.
Una descrizione affidabile dei cavi inizia con l"impianto elettrico, non con una pagina di catalogo. Il team di progetto dovrebbe confermare la tensione del sistema, la corrente nominale, il profilo di carico previsto, le condizioni di cortocircuito, il servizio operativo e il margine di espansione futuro. La tensione influisce sul livello di isolamento, sui requisiti di test e sulla compatibilità del sistema, mentre la corrente influenza le dimensioni del conduttore, l"aumento di calore, le perdite e l"invecchiamento a lungo termine. Un cavo di alimentazione selezionato senza questi dettagli potrebbe apparire accettabile sulla carta ma non corrispondere allo stress operativo effettivo.
I progetti di media tensione necessitano di particolare attenzione perché i loro requisiti si collocano tra il cablaggio di routine a bassa tensione e la progettazione della trasmissione ad alta tensione. La norma IEC 60502-2 specifica la costruzione, le dimensioni e i requisiti di prova per i cavi di alimentazione con isolamento solido estruso da 6 kV fino a 30 kV per installazioni fisse come reti di distribuzione e installazioni industriali. Questo contesto standard aiuta a spiegare perché la classe di tensione dovrebbe essere definita chiaramente prima di discutere la struttura, gli accessori e la documentazione.
Il percorso di installazione può modificare la decisione sul cavo tanto quanto il carico elettrico. Una linea che attraversa una trincea, un condotto, un tunnel, un canale, un sistema di staffe, un percorso di interramento diretto o una transizione dall'interno all'esterno è soggetta a diverse pressioni meccaniche e ambientali. Gli spazi di instradamento limitati influiscono anche sul diametro del cavo, sul raggio di curvatura, sulla tensione di trazione e sulla sequenza di installazione. Un cavo di alimentazione idoneo deve adattarsi al percorso sia fisicamente che elettricamente.
La mappatura del percorso dovrebbe includere la lunghezza totale, i cambiamenti di elevazione, i punti di svolta, le posizioni dei giunti, la direzione di trazione e lo spazio disponibile per fusti e attrezzature. I percorsi lunghi possono richiedere un"attenta pianificazione del tamburo per ridurre le giunzioni non necessarie, mentre le curve strette possono escludere costruzioni troppo rigide o pesanti. Se il team di installazione non viene consultato tempestivamente, l"installazione di un cavo tecnicamente corretto può comunque diventare difficile, lenta o costosa.
Il rischio ambientale dovrebbe essere definito prima di selezionare gli strati protettivi. Umidità, falde acquifere, pressione del suolo, impatto meccanico, esposizione ai raggi UV, sostanze chimiche, vibrazioni, roditori e aspettative di sicurezza antincendio influenzano tutti la struttura del cavo. L"interramento diretto può richiedere una protezione meccanica più forte, mentre i percorsi bagnati o soggetti all"acqua possono richiedere una costruzione resistente all"acqua piuttosto che una guaina esterna di base. In condizioni difficili, il semplice aumento delle dimensioni del conduttore non risolve i danni alla guaina, l"ingresso di acqua o lo stress di installazione.
Ingresso del progetto | Domande da confermare prima della selezione |
Dati elettrici | Quali sono i requisiti di tensione, corrente di carico, livello di cortocircuito e capacità futura? |
Percorso di installazione | Il cavo verrà eseguito in trincee, condotti, passerelle, tunnel, interrati direttamente o in condizioni miste? |
Rischi ambientali | C"è rischio di umidità, raggi UV, pressione del suolo, esposizione chimica, vibrazioni o impatto? |
Esigenze di conformità | Quali requisiti IEC, BS, UL, di progetto o locali si applicano? |
Pianificazione della consegna | Quali sono la lunghezza del fusto, l"imballaggio, il programma e le condizioni di stoccaggio del sito necessarie? |

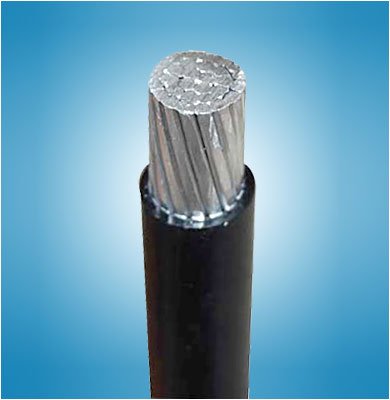

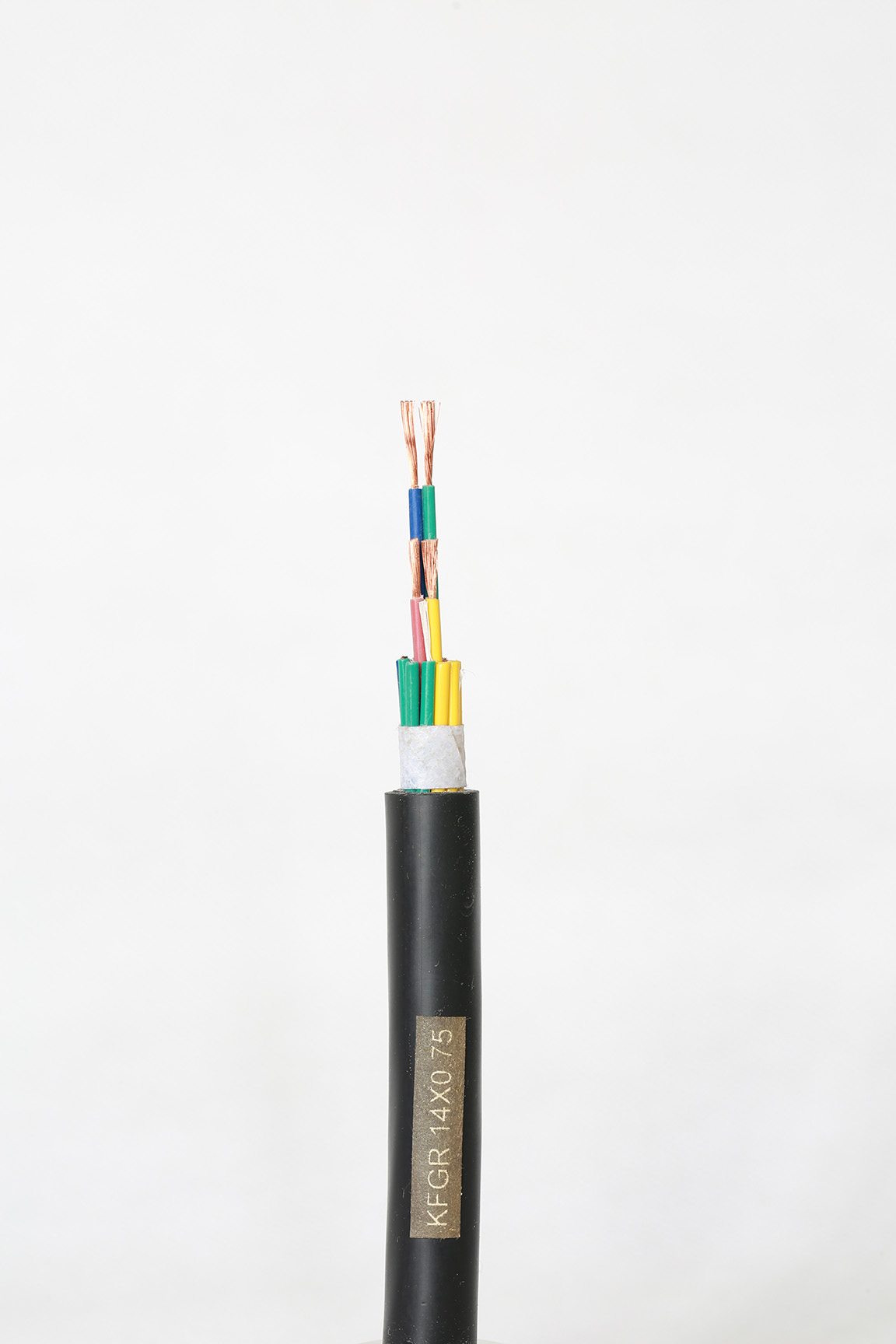

Una volta chiare le condizioni del progetto, il passo successivo è tradurle nella costruzione di cavi. Il materiale del conduttore è una delle prime decisioni. Il rame offre una forte conduttività e dimensioni compatte, mentre l"alluminio può ridurre il peso e il costo del materiale in progetti adeguati. La scelta finale dovrebbe considerare la capacità di corrente, la caduta di tensione, il metodo di terminazione, la movimentazione meccanica e l"obiettivo di budget del progetto.

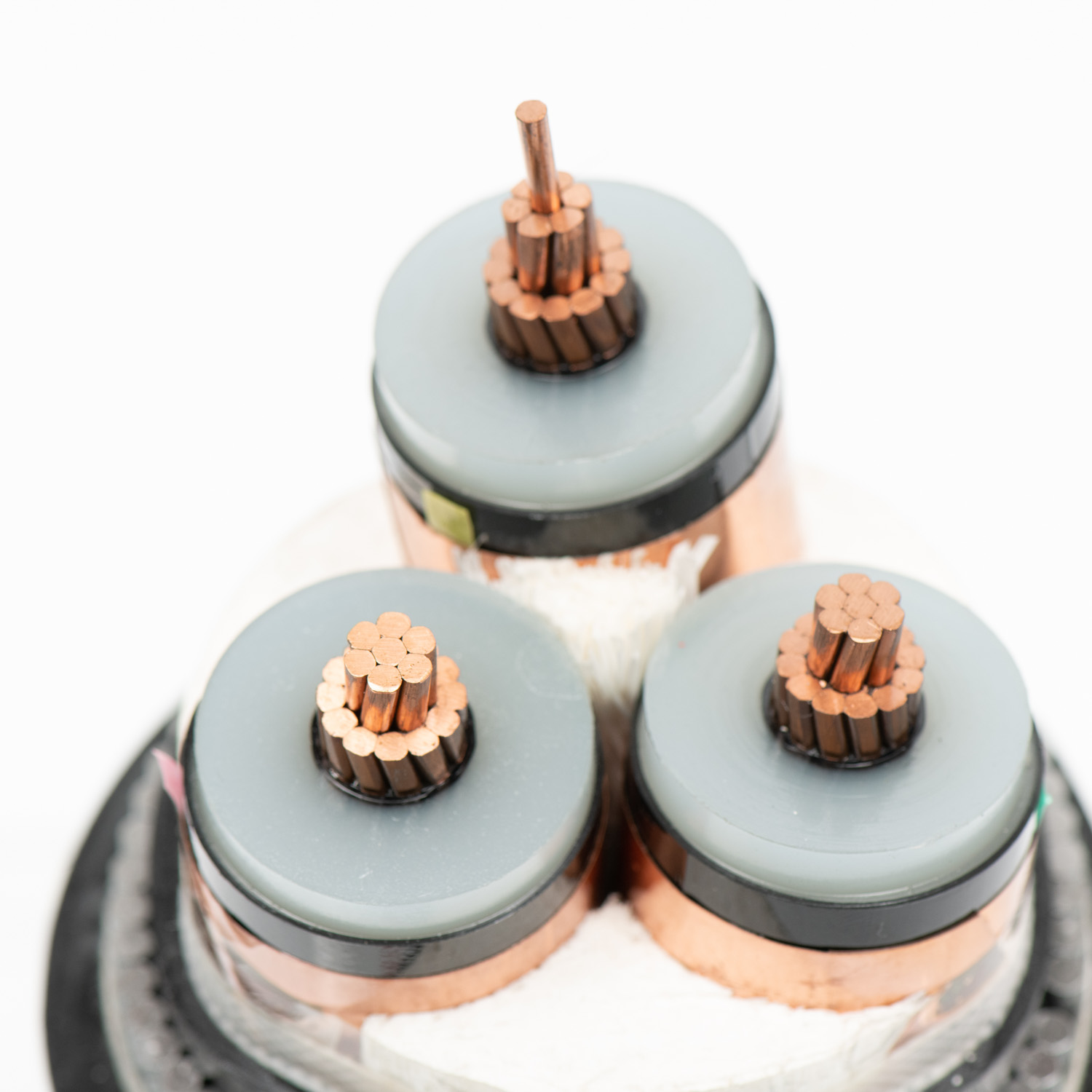

La scelta dell"isolamento è altrettanto importante in un cavo di alimentazione a media tensione. L"isolamento XLPE è ampiamente utilizzato nella distribuzione di media tensione perché offre elevate prestazioni dielettriche e buona stabilità termica per reti elettriche impegnative. Il cavo isolato XLPE per media tensione di 4E Energy combina isolamento XLPE, guaina esterna in PVC, opzioni di conduttore in rame o alluminio e un intervallo di tensione da 3,6 kV a 35 kV. Questo tipo di costruzione è utile quando gli ingegneri hanno bisogno di opzioni pratiche piuttosto che di un vago nome del cavo.
L"armatura dovrebbe essere trattata come una decisione guidata dal sito. Il cavo non armato può essere accettabile in percorsi interni controllati, condotti o passerelle per cavi protette dove il rischio di danni meccanici è basso. Le strutture corazzate diventano più rilevanti laddove il cavo può essere esposto alla pressione del suolo, all"impatto, alle condizioni di interramento diretto o al difficile percorso industriale. La scelta della protezione dovrebbe riflettere l"effettivo percorso di installazione e non una preferenza generale per cavi più pesanti.
L"impermeabilizzazione segue la stessa logica. Un progetto esposto ad acque sotterranee, trincee umide, transizioni esterne o drenaggio incerto dovrebbe essere esaminato per verificarne la resistenza all"acqua e l"idoneità della guaina. Quando l"ingresso di acqua radiale o longitudinale rappresenta un rischio realistico, la progettazione del cavo dovrebbe includere barriere o strutture protettive che supportino l"affidabilità a lungo termine. La gamma di cavi isolati XLPE per media tensione di 4E Energy comprende nastri di acciaio armati, fili di acciaio armati, guaina in PE/PVC e strutture complete di strati impermeabili, offrendo ai team di progetto diversi modi per abbinare gli strati di protezione alle condizioni del sito.
Una specifica debole crea rischi evidenti: surriscaldamento, stress di isolamento, invecchiamento precoce, ingresso di acqua, tempi di inattività e rischi per la sicurezza. Meno ovvio è il costo di specifiche eccessive. Un cavo molto più pesante, più grande o più protetto del necessario può aumentare il costo del materiale, richiedere passerelle o condotti più grandi, complicare la trazione e rallentare l"installazione. La migliore soluzione di cavo di alimentazione non è quella più resistente disponibile; è quello che corrisponde al servizio elettrico, alle condizioni del sito, al metodo di installazione e alla durata prevista con il minor spreco evitabile.
Un fornitore non può fornire un feedback tecnico utile da un breve messaggio che dice solo "quota cavo di media tensione". La richiesta dovrebbe fornire un contesto sufficiente affinché il fornitore possa verificare la costruzione, suggerire alternative e identificare le informazioni mancanti. Molte richieste di progetto si spostano troppo rapidamente verso tempi di consegna, prezzo o personalizzazione generale prima che la base tecnica sia chiara. Una richiesta più approfondita aiuta il fornitore a comprendere l"effettiva applicazione prima che inizi il preventivo.
Preparare questi dettagli prima di richiedere una soluzione di cavo di alimentazione su misura:
● Tensione nominale, tensione del sistema, corrente nominale, requisiti di cortocircuito e margine di capacità futura.
● Materiale del conduttore preferito, numero di nuclei, dimensione del conduttore, metodo di installazione, lunghezza del percorso e lunghezza del tamburo richiesta.
● Esposizione al suolo, all'acqua, alla temperatura, ai raggi UV, agli agenti chimici, meccanici e alla sicurezza antincendio.
● Standard richiesti, rapporti di prova, schede tecniche, disegni, requisiti di imballaggio, accessori, terminazioni, giunti e programma di consegna.
Questa informazione non deve essere perfetta prima della prima discussione. È sufficiente una bozza chiara per consentire al fornitore di porre domande migliori. I dati mancanti possono quindi essere risolti prima che il preventivo diventi una specifica definitiva.
Il prezzo è utile solo dopo che la base tecnica è stabile. Una buona risposta del fornitore dovrebbe confermare se la struttura del cavo proposta si adatta al percorso, all"ambiente operativo, al metodo di posa, ai requisiti accessori e alle limitazioni del sito. Dovrebbe inoltre segnalare possibili rischi, come un"eccessiva tensione di trazione, una scelta inadeguata della guaina, un"impermeabilizzazione mancante o una mancata corrispondenza tra il cavo e il metodo di terminazione. 4E Energy supporta configurazioni personalizzate per esigenze specifiche del progetto, rendendo la revisione ingegneristica più significativa rispetto alla semplice richiesta di un preventivo standard.
Una pagina di prodotto può mostrare funzionalità di base, ma i progetti complessi richiedono più di una descrizione del modello. Il fornitore dovrebbe essere in grado di supportare la selezione della classe di tensione, il confronto costruttivo, la revisione degli standard applicabili, la preparazione del rapporto di prova, le schede tecniche, i disegni, le informazioni sull"imballaggio e i documenti di approvazione. Per i lavori a media tensione, la documentazione può influire sull"approvazione del consulente, sulla revisione dei servizi pubblici, sullo sdoganamento e sull"approvazione degli appalti interni. Un cavo di alimentazione che non può essere documentato adeguatamente può ritardare il progetto anche quando il prodotto fisico è idoneo.
Il cavo isolato XLPE di media tensione di 4E Energy può essere prodotto secondo i requisiti IEC, BS e UL. Ciò è importante quando i team di progetto devono allineare la selezione dei cavi ai requisiti di approvazione, ai documenti di gara o alle norme elettriche locali. La domanda focalizzata sull’acquirente non è se un fornitore rivendica la qualità in generale. La domanda più difficile è se il fornitore possa fornire i documenti, i disegni e i dettagli tecnici necessari per la fase specifica del progetto.
La consegna dei cavi deve rispettare il programma di costruzione. Tempi di consegna, consegna graduale, imballaggio, dimensioni del tamburo, marcatura dei cavi, stoccaggio in cantiere e coordinamento con l"avanzamento dell"installazione incidono tutti sull"esecuzione. Un cavo consegnato troppo presto può trovarsi in cattive condizioni di stoccaggio, mentre un cavo consegnato troppo tardi può ostacolare le opere civili, l"installazione di apparecchiature o l"energizzazione. Le lunghezze dei tamburi che ignorano la pianificazione del percorso possono anche creare giunti non necessari o problemi di movimentazione.
Zona di valutazione | Cosa controllare |
Gamma tecnica | Il fornitore può supportare la classe di tensione e la costruzione necessaria? |
Supporto per la personalizzazione | Il team può rivedere il percorso, l"ambiente, i livelli di protezione e gli accessori? |
Conoscenza degli standard | Sono compresi i requisiti IEC, BS, UL o specifici del progetto? |
Documentazione | Sono disponibili schede tecniche, report, disegni e dettagli di imballaggio? |
Pianificazione della consegna | È possibile coordinare la lunghezza dei fusti, l"imballaggio, la marcatura e la consegna graduale? |
Il cavo è solo una parte dell"impianto elettrico. Terminazioni, giunti, capicorda, messa a terra, pressacavi, interfacce di quadri, connessioni di trasformatori, vassoi, condotti e apparecchiature di trazione devono essere considerati prima dell"approvazione finale. Un cavo di alimentazione adeguato può comunque creare problemi in cantiere se gli accessori vengono selezionati in ritardo o se il metodo di installazione non è compatibile con la struttura del cavo. Il coordinamento precoce aiuta a prevenire le sostituzioni dell"ultimo minuto che indeboliscono la sicurezza, l"affidabilità o il controllo della pianificazione.
Prima dell"approvazione dell"appalto, il team di progetto dovrebbe confrontare l"offerta finale con i disegni, i calcoli e le condizioni del sito. La revisione dovrebbe riguardare la tensione nominale, il materiale del conduttore, le dimensioni del conduttore, l"isolamento, la guaina, l"armatura, lo strato impermeabile, il numero di nuclei, gli standard applicabili, la lunghezza, l"imballaggio e i termini di consegna. Qualsiasi differenza tra la scheda tecnica e i requisiti del progetto deve essere chiarita prima del rilascio dell"ordine di acquisto. Una specifica su misura per un cavo di alimentazione dovrebbe essere sufficientemente precisa da consentire ai team di ingegneria, approvvigionamento e installazione di lavorare con le stesse aspettative.
Un breve controllo pre-ordine può evitare costose correzioni successive. Confermare il modello del cavo, gli strati di costruzione, gli accessori, i documenti di prova, la marcatura, il piano del tamburo e il programma di consegna. Verificare se il cavo proposto può effettivamente essere tirato, posato, terminato, ispezionato e sottoposto a manutenzione nelle condizioni del sito. L’approvazione finale dovrebbe colmare le lacune tecniche, non semplicemente autorizzare la spesa.
La pianificazione dell"installazione dovrebbe rimanere parte della scelta del cavo fino alla fine. Il raggio di curvatura, il percorso di trazione, la profondità della trincea, il riempimento del condotto, la spaziatura dei supporti, la lunghezza di riserva, l"accesso per l"ispezione e la pianificazione delle riparazioni possono incidere sull"affidabilità a lungo termine. Le squadre di manutenzione potrebbero aver bisogno di accedere a giunti, terminazioni, disegni di percorsi e lunghezze di riserva per futuri lavori di riparazione. Le decisioni prese prima dell"ordine spesso determinano se l"installazione è corretta, ritardata o modificata ripetutamente in loco.
Una decisione su misura in materia di cavi di alimentazione funziona al meglio quando i requisiti elettrici, le condizioni di installazione, le esigenze di protezione, gli accessori e la pianificazione della consegna vengono esaminati come un unico sistema. Specifiche chiare aiutano i team a evitare sottodimensionamenti, specifiche eccessive non necessarie, installazioni difficili e ritardi di approvazione.
East Energy Electrical Engineering Co., Ltd. supporta progetti elettrici complessi con prodotti di cavi di alimentazione e relative opzioni tecniche adatte a diversi livelli di tensione, percorsi di installazione e ambienti operativi. Per gli ingegneri e i team di procurement, il valore pratico sta nel trasformare i dettagli del progetto in una soluzione di cavo più sicura da installare, più facile da coordinare e più affidabile nel servizio.
R: Verificare la tensione nominale, la corrente di carico, il percorso di installazione, l"esposizione ambientale, gli standard, gli accessori e i requisiti di consegna prima di scegliere la struttura del cavo.
R: La tensione influisce sul livello di isolamento e sulle esigenze di test, mentre la corrente influisce sulle dimensioni del conduttore, sull"aumento di calore, sulla caduta di tensione e sulla sicurezza operativa a lungo termine.
R: Il cavo armato viene solitamente preso in considerazione per l"interramento diretto, il rischio di impatto meccanico, percorsi ad alta pressione o ambienti industriali in cui la protezione della guaina di base potrebbe non essere sufficiente.
R: Il percorso influisce sul raggio di curvatura, sulla tensione di trazione, sul peso del cavo, sulla pianificazione dei giunti, sulla lunghezza del tamburo e sulla necessità di una protezione aggiuntiva durante l"installazione.
R: Invia tensione, corrente, preferenza del conduttore, numero di nuclei, lunghezza del percorso, metodo di installazione, rischi ambientali, standard, accessori, documenti e programma di consegna.
R: Adattare il cavo al carico elettrico effettivo, ai rischi del sito e alle condizioni di installazione invece di scegliere per impostazione predefinita l"opzione più pesante o più protetta.
