L’evoluzione delle richieste della rete ora spinge le reti di distribuzione legacy ben oltre le loro tolleranze progettuali originali. La rapida adozione di risorse energetiche distribuite e di infrastrutture di ricarica per veicoli elettrici crea una volatilità senza precedenti. Le utility e i facility manager si trovano ad affrontare una difficile scelta commerciale. Possono perseguire aggiornamenti di linea ad alta intensità di capitale, come la riconduzione completa. In alternativa, possono implementare interventi localizzati sulle apparecchiature per mantenere la rigorosa conformità ANSI C84.1.

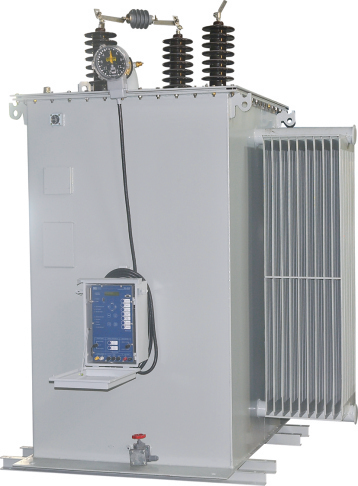

Un regolatore di tensione a gradini offre un intervento preciso ed economico per una stabilizzazione mirata. Questo approccio si distingue dai controlli più ampi e meno granulari a livello di sottostazione. In questo articolo imparerai esattamente quando e perché distribuire questi dispositivi. Tratteremo i fattori scatenanti tecnici, i vantaggi operativi e il loro confronto con interventi alternativi. Scoprirai come un regolatore di tensione a gradino ben posizionato per le reti dei sistemi di distribuzione risolve i problemi di qualità dell'energia a valle in modo efficace ed efficiente.
I regolatori di tensione a gradini rappresentano la scelta commerciale più praticabile quando il degrado della tensione si verifica lontano dalla sottostazione su lunghi alimentatori radiali.
A differenza dei banchi di condensatori che gestiscono la potenza reattiva, gli SVR alterano direttamente l'entità della tensione, rendendoli la soluzione migliore per la fluttuazione della tensione per carichi attivi e variabili.
L’approvvigionamento moderno deve dare priorità all’intelligenza del controller (capacità di flusso di potenza bidirezionale) rispetto all’affidabilità meccanica di base a causa dell’integrazione distribuita solare/eolica.
Il rischio primario di implementazione rimane l"usura meccanica del commutatore; i cicli di manutenzione devono essere presi in considerazione nella pianificazione operativa a lungo termine.
È necessario innanzitutto identificare quando i livelli di tensione scendono costantemente al di sotto dei limiti accettabili. La maggior parte dei quadri normativi richiede che i servizi pubblici mantengano la fornitura entro il ±5% della tensione nominale. Un grave degrado si verifica spesso proprio alla fine di una lunga fila. La diagnosi precoce rimane fondamentale per un controllo efficace della tensione di distribuzione . Quando i nodi downstream segnalano sottotensione cronica, sono necessari interventi mirati.
I commutatori di carico delle sottostazioni (LTC) offrono una regolazione centralizzata. Regolano la tensione complessiva per un"intera linea di alimentazione. Tuttavia, non possono risolvere problemi localizzati all’interno di circuiti altamente ramificati. Se un ramo subisce un carico pesante mentre un altro rimane leggero, un LTC centralizzato non può soddisfarli entrambi. Rappresenta uno strumento contundente. Aumentare la tensione della sottostazione potrebbe riparare il ramo pesante ma causare una sovratensione dannosa sul ramo più leggero.
Questa realtà operativa costituisce un chiaro business case. Una scarsa qualità dell’energia porta a sanzioni finanziarie. I clienti subiscono danni alle apparecchiature e presentano costose richieste di risarcimento per responsabilità. È necessario evitare questi risultati per proteggere il budget operativo. Le autorità di regolamentazione mirate consentono di differire massicce spese in conto capitale. Eviterete di espandere la rete o di installare prematuramente conduttori più spessi. L’attrezzatura si ripaga da sola mitigando i rischi e ritardando pesanti investimenti infrastrutturali.
La fisica detta la realtà aziendale della distribuzione dell’energia. L"impedenza di linea provoca una grave caduta di tensione su lunghe distanze. Maggiore è la potenza viaggiante, maggiore è la perdita di tensione nella resistenza e nella reattanza. Non è possibile semplicemente spingere una tensione più elevata dalla sottostazione senza mettere in pericolo i clienti nelle immediate vicinanze.
L"installazione dei regolatori a metà linea o vicino al carico ripristina l"erogazione ottimale. Questo approccio mirato evita la necessità di sostituire chilometri di conduttore. Risparmia milioni in spese in conto capitale. Il regolatore monitora la tensione degradata in ingresso e la riporta ai livelli nominali. Agisce come una stazione di richiamo cruciale lungo le linee di distribuzione rurali o estese.
Le reti moderne gestiscono quotidianamente il flusso di energia inversa. I pannelli solari o i parchi eolici localizzati generano energia direttamente sulle linee di distribuzione. Ciò provoca picchi di tensione imprevedibili durante le ore di punta della generazione. Le reti tradizionali non sono state costruite per spingere indietro l’energia.
I regolatori moderni risolvono questo problema moderno. Sono dotati di controller bidirezionali. Riducono attivamente la tensione in eccesso durante il picco di generazione solare. Più tardi la sera, quando la produzione solare diminuisce e il carico residenziale aumenta, invertono il funzionamento. Aumentano la tensione per supportare il carico di picco. Non è possibile gestire in sicurezza un’elevata penetrazione del DER senza questa intelligenza localizzata.
Gli impianti industriali influiscono pesantemente sulla stabilità della rete. Gli avviamenti di motori di grandi dimensioni, le operazioni minerarie o gli impianti di produzione localizzati assorbono correnti transitorie elevate. Questa improvvisa corrente di spunto provoca immediati abbassamenti di tensione sulla rete locale. I clienti commerciali e residenziali nelle vicinanze soffrono di luci tremolanti o di dispositivi elettronici scattati.
I regolatori a gradini forniscono una rapida correzione della tensione del ±10%. Percepiscono il calo causato dai macchinari industriali e regolano di conseguenza la posizione dei rubinetti. Ciò isola il carico industriale dirompente dalla rete più ampia. Proteggi i clienti sensibili a valle supportando al tempo stesso pienamente le operazioni industriali necessarie.
Gli ingegneri spesso confondono i ruoli di condensatori e regolatori. È necessario chiarire questo confine tecnico. I banchi di condensatori immettono potenza reattiva (var) nel sistema. Ciò migliora il fattore di potenza complessivo. Il miglioramento del fattore di potenza aumenta indirettamente la tensione riducendo le perdite di linea.
Tuttavia, i condensatori si guastano quando il fattore di potenza è già elevato ma la tensione rimane bassa. I regolatori utilizzano un autotrasformatore dotato di un meccanismo di commutazione meccanica. Regolano direttamente l"entità della tensione indipendentemente dal fattore di potenza del sistema. Risolvono direttamente i problemi di tensione, anziché fare affidamento sulla manipolazione della potenza reattiva.
L"aggiornamento del calibro del filo risolve in modo permanente l"impedenza di linea. I fili più spessi trasportano più corrente con una minore caduta di tensione. Tuttavia, la riconduzione richiede ingenti investimenti in conto capitale. Devi affrontare studi sull"impatto ambientale, approvazioni sul diritto di precedenza e costi di manodopera estesi. Ci vogliono anni per completarlo.
I regolatori offrono un"alternativa più rapida e modulare. Uniscono in modo efficiente le spese operative e quelle in conto capitale. Puoi schierare un"unità in settimane anziché in anni. Se i carichi di rete cambiano in futuro, puoi spostare il dispositivo in un nuovo punto problematico. Le linee riconduttrici non offrono tale flessibilità.
L"aggiunta di regolatori a valle fornisce un controllo granulare e mirato. Le sottostazioni regolano tutte e tre le fasi contemporaneamente. Se solo una fase presenta un carico pesante, un aggiornamento della sottostazione compenserà eccessivamente le altre due fasi.
I regolatori a valle operano in modo indipendente. Spesso, l'implementazione di un monofase regolatore di tensione automatico gestisce perfettamente i carichi asimmetrici. Risolvi la fase problematica specifica senza interrompere le fasi equilibrate. Questa scalabilità rende l'implementazione a valle di gran lunga superiore agli aggiustamenti a livello di sottostazione.
Confronto tra gli interventi di regolazione della tensione
Tipo di intervento | Meccanismo primario | Costo iniziale | Velocità di distribuzione | Granularità |
|---|---|---|---|---|
Regolatore di tensione del passaggio | Cambio di presa diretto tramite autotrasformatore | Moderare | Veloce (settimane) | Alto (funzionalità monofase) |
Banco di condensatori shunt | Iniezione di potenza reattiva | Basso | Veloce (settimane) | Basso (dipende dal fattore di potenza) |
Riconduttore di linea | Impedenza di linea ridotta | Molto alto | Lento (anni) | A livello di sistema |
Aggiornamento LTC della sottostazione | Regolazione centralizzata del trasformatore | Alto | Moderato (mesi) | Basso (regolazione smussata trifase) |
Il cervello del regolatore conta più del ferro. È necessario valutare attentamente i protocolli di comunicazione. I dispositivi devono supportare gli standard DNP3 o IEC 61850. Questi protocolli garantiscono la trasmissione sicura dei dati ai centri di controllo delle utility.
Il titolare del trattamento deve supportare il monitoraggio remoto e la registrazione automatizzata dei dati. Deve integrarsi perfettamente nei moderni sistemi avanzati di gestione della distribuzione (ADMS). Gli operatori necessitano di visibilità in tempo reale sulle posizioni delle prese e sui livelli di tensione. Senza l"integrazione SCADA, voli alla cieca durante gli eventi critici della rete.
È necessario valutare gli intervalli delle specifiche standard. Lo standard del settore utilizza 32 passaggi distinti. Sono costituiti da 16 gradini di salita e 16 gradini di discesa. Ogni gradino rappresenta il 5/8% della tensione nominale. Ciò fornisce un intervallo di regolazione totale di ±10%.
La corretta configurazione è fondamentale. È necessario discutere e impostare ritardi temporali e parametri di larghezza di banda appropriati. Se la larghezza di banda è troppo stretta, il dispositivo soffrirà di "hunting". L"hunting avviene quando il regolatore cambia costantemente le prese per piccole e fugaci oscillazioni di tensione. Ciò distrugge rapidamente i contatti meccanici.
Non scendere mai a compromessi sui parametri di fiducia di base. Tutte le apparecchiature distribuite devono soddisfare gli standard IEEE C57.15. Questo quadro rigoroso impone limiti termici, rigidità dielettrica e durata meccanica. Garantisce che il dispositivo sopravviva in sicurezza a condizioni esterne difficili.
Per implementazioni rurali specifiche, verificare l"aderenza alle linee guida USDA per lo sviluppo rurale (RUS). La certificazione RUS dimostra la durabilità sul campo. Garantisce inoltre che l’utilità rimanga ammissibile ai finanziamenti federali e ai prestiti infrastrutturali a basso interesse. Le apparecchiature non conformi comportano sia rischi per la sicurezza che gravi responsabilità finanziarie.
È necessario analizzare i vincoli di installazione prima dell"approvvigionamento. I regolatori montati su palo sono soggetti a rigide limitazioni di peso. I pali delle utenze possono sostenere solo una certa quantità di ferro e petrolio prima di cedere sotto i carichi del vento. I regolatori montati su pad richiedono ingegneria civile e fondazioni in cemento. È inoltre necessario garantire servitù di terreno da parte dei proprietari di immobili per le unità montate su pad.
Valutare onestamente l’usura meccanica e i punti di guasto. Un commutatore sotto carico rimane un dispositivo fondamentalmente meccanico. I suoi contatti interni soffrono di archi elettrici ogni volta che cambiano posizione sotto carico. È necessario tenere conto della durata prevista di questi contatti. Le unità moderne sono spesso classificate per centinaia di migliaia di operazioni. Tuttavia, la commutazione di carichi pesanti accelera l"erosione dei contatti.
Valutare attentamente i protocolli di gestione del fluido dielettrico. Le unità riempite di olio richiedono l"analisi periodica dei gas disciolti (DGA). Questo test rileva la formazione di archi interni o il degrado della carta. Dovrete inoltre affrontare responsabilità ambientali per quanto riguarda il contenimento delle perdite. Le alternative di tipo a secco eliminano le perdite di olio ma comportano costi iniziali più elevati. È necessario valutare questa spesa iniziale rispetto al lavoro di manutenzione continua richiesto dai tradizionali modelli riempiti di olio.
I regolatori di tensione a gradini rimangono la scelta definitiva quando la topologia della rete o la volatilità localizzata rendono inefficace il controllo centralizzato della tensione. Offrono la precisione necessaria per gestire lunghi alimentatori radiali e moderne fonti di generazione distribuita. Comprendendo i principali fattori scatenanti e confrontando le alternative, si garantisce un"erogazione di energia affidabile per tutti i clienti a valle.
Esegui questi passaggi immediati per ottimizzare la tua architettura di rete:
Esegui simulazioni dettagliate del flusso di carico per mappare le posizioni esatte delle cadute di tensione.
Condurre controlli sulla qualità dell"energia per misurare il flusso di corrente inversa proveniente dai DER locali.
Calcolare le impostazioni necessarie per la larghezza di banda e il ritardo temporale per evitare la caccia meccanica.
Redigere una RFP che richieda la rigorosa conformità IEEE C57.15 e funzionalità di controllo bidirezionale.
R: No. Un regolatore automatico di tensione (AVR) è un termine ampio che si applica a molti sistemi, inclusi generatori o piccoli dispositivi elettronici. Un regolatore di tensione a gradino è un tipo specifico di AVR per carichi pesanti utilizzato nella distribuzione dei servizi pubblici. Utilizza un autotrasformatore e un commutatore meccanico per regolare la tensione di linea in fasi discrete.
R: I contatti moderni in genere resistono da 1 a 2 milioni di operazioni meccaniche in condizioni normali. Tuttavia, carichi elettrici pesanti o correnti di guasto frequenti possono accelerare il degrado dei contatti. È necessario eseguire test dell"olio e ispezioni interne ogni 3-5 anni per garantire un funzionamento affidabile.
R: Sì, ma solo se dotati di un moderno controllo bidirezionale basato su microprocessore. Questo controller deve rilevare accuratamente la direzione della corrente. Quindi commuta la tensione di riferimento dal lato carico al lato sorgente per ridurre la tensione in eccesso generata dal parco solare.
