Il dimensionamento di un trasformatore per la distribuzione CA standard è semplice. Tuttavia, dimensionarne uno per applicazioni CC non lineari e ad alta corrente rappresenta una sfida ingegneristica altamente specializzata. Gli ingegneri devono tenere conto di comportamenti elettrici complessi raramente osservati nelle reti elettriche convenzionali. I processi industriali CC come l’elettrolisi pesante, le operazioni di fusione e i grandi azionamenti a velocità variabile generano una grave distorsione armonica. Creano inoltre pericolose polarizzazioni della tensione CC e profili di carico altamente dinamici.
Queste dure condizioni elettriche degradano rapidamente i trasformatori di distribuzione standard. Trascurare questi fattori porta a improvvisi guasti di isolamento e costosi tempi di inattività delle strutture. Questa guida delinea le strutture ingegneristiche essenziali e le considerazioni termiche necessarie per l'affidabilità a lungo termine. Imparerai gli esatti standard di conformità richiesti per specificare in sicurezza un trasformatore raddrizzatore per carichi CC industriali . Forniamo informazioni utili per garantire il massimo tempo di attività del processo e prevenire guasti termici catastrofici nelle operazioni industriali pesanti.
La mitigazione armonica è obbligatoria: una selezione accurata richiede il calcolo del fattore K e la contabilizzazione delle perdite per correnti parassite determinate da topologie di raddrizzatori specifiche (6 impulsi, 12 impulsi o 24 impulsi).
Il declassamento non è un gioco d'ipotesi: la capacità deve essere rigorosamente allineata agli standard IEEE C57.18.10 o IEC 61378-1 per prevenire il degrado dell'isolamento.
La topologia determina la progettazione: la configurazione dell'alimentatore CC industriale determina direttamente gli sfasamenti necessari dell'avvolgimento e i requisiti di accoppiamento.
I trasformatori di alimentazione standard funzionano senza problemi con onde sinusoidali pulite e lineari da 50 Hz o 60 Hz. Quando si introducono raddrizzatori industriali nel circuito, il panorama elettrico cambia radicalmente. I raddrizzatori assorbono la corrente con impulsi improvvisi e non lineari. Ciò altera radicalmente il modo in cui il trasformatore deve gestire il calore e lo stress elettromagnetico.
I carichi non lineari creano intense correnti armoniche. Queste correnti ad alta frequenza circolano attraverso gli avvolgimenti del trasformatore insieme alla frequenza fondamentale. Le armoniche non contribuiscono al lavoro utile. Invece, aumentano esponenzialmente le perdite per correnti parassite all"interno del nucleo e degli avvolgimenti in rame. I trasformatori standard non sono in grado di dissipare questo calore che si accumula rapidamente. La temperatura interna supera rapidamente i limiti termici dell"isolamento di base, provocando un guasto prematuro dell"avvolgimento. È necessario specificare canali di raffreddamento specializzati e geometrie dei conduttori personalizzate per sopravvivere a questo calore armonico.
I raddrizzatori industriali spesso perdono una piccola quantità di corrente continua nel lato CA del circuito. Chiamiamo questo fenomeno polarizzazione DC. La polarizzazione CC provoca una magnetizzazione asimmetrica all'interno del nucleo del trasformatore. Costringe il nucleo a saturarsi molto prima durante un semiciclo della forma d'onda CA. La saturazione del nucleo aumenta drasticamente la corrente magnetizzante. Genera anche un forte rumore acustico, vibrazioni violente e picchi termici incontrollati. Un trasformatore dedicato per il sistema raddrizzatore utilizza design specializzati dei giunti centrali e densità di flusso inferiori per assorbire in modo sicuro questa polarizzazione CC senza saturazione.
I processi DC pesanti sono soggetti a frequenti cortocircuiti. Pensa a un forno elettrico ad arco che colpisce una carica pesante. Questi eventi rimandano enormi transitori ad alta corrente attraverso il sistema. I trasformatori CA standard non dispongono del robusto rinforzo meccanico necessario per sopravvivere a questi shock ripetuti. Le forze elettromagnetiche generate durante questi transitori possono letteralmente fare a pezzi gli avvolgimenti standard. Le unità raddrizzatori sono dotate di strutture di bloccaggio fortemente rinforzate e blocchi di avvolgimento con legante epossidico per mantenere l"integrità strutturale in condizioni di guasto estreme.
La scelta dell"attrezzatura giusta richiede una rigorosa modellazione matematica. Non puoi semplicemente guardare la potenza in megawatt del tuo carico e scegliere un trasformatore kVA corrispondente. È necessario valutare contemporaneamente il profilo di carico, lo spettro armonico e l"architettura dell"avvolgimento.
Il primo passo prevede la definizione dell’esatto ciclo di lavoro operativo. È necessario distinguere tra carichi continui di base e richieste di sovraccarico transitorie. Ad esempio, i sistemi ferroviari a trazione pesante utilizzano classi di servizio specifiche (Classe I, II, III e IV). Ogni classe determina per quanto tempo l"attrezzatura deve sopravvivere a sovraccarichi estremi.
Per calcolare la capacità corretta, seguire questa sequenza:
Determinare il carico di base continuo assoluto in kilowatt richiesto dal processo CC.
Individuare la percentuale massima di sovraccarico e la sua esatta durata.
Calcolare i kVA fondamentali necessari per supportare questo assorbimento di potenza.
Applicare lo spettro armonico calcolato per trovare il kVA equivalente corretto per le armoniche.
Questa potenza equivalente in kVA rappresenta la vera capacità termica che il tuo trasformatore deve possedere.
Il conteggio degli impulsi della topologia del raddrizzatore determina la complessità dell"avvolgimento del trasformatore. Configurazioni a impulsi più elevati riducono efficacemente la distorsione armonica totale (THD) sulla rete primaria. Tuttavia, richiedono disposizioni di avvolgimento secondario altamente complesse.
Un sistema base a 6 impulsi richiede un avvolgimento primario e secondario standard. Un sistema a 12 impulsi richiede due avvolgimenti secondari. Un secondario deve connettersi in una configurazione a stella, mentre l"altro si connette in una configurazione a triangolo. Ciò crea uno sfasamento obbligatorio di 30 gradi tra le due uscite. Questo sfasamento annulla le armoniche più dannose del 5° e 7° ordine. L"aggiornamento ai sistemi a 24 impulsi richiede complessi avvolgimenti a zigzag per ottenere sfasamenti di 15 gradi. È necessario selezionare il gruppo di vettori corretto, ad esempio Dy11d0, per garantire un allineamento di fase accurato.
Il calore distrugge l'isolamento. La corretta selezione del trasformatore raddrizzatore dipende in larga misura da un accurato declassamento termico. Gli ingegneri utilizzano il fattore K o fattore armonico (HF) per quantificare l'effetto di riscaldamento aggiuntivo delle correnti armoniche. Il fattore K influenza direttamente quanto è necessario sovradimensionare la capacità di raffreddamento del trasformatore.
È necessario selezionare sistemi di isolamento robusti in grado di sopravvivere a queste temperature elevate. I materiali isolanti di Classe F (155°C) e Classe H (180°C) rimangono lo standard del settore per questi ambienti ad alto stress. Non utilizzare mai materiali standard di Classe B per applicazioni pesanti non lineari.
L"impedenza determina il modo in cui il trasformatore risponde alle variazioni di carico e ai cortocircuiti. È necessario bilanciare due priorità concorrenti qui. La bassa impedenza fornisce un"eccellente regolazione della tensione, mantenendo stabile l"uscita CC. L"elevata impedenza limita le correnti di cortocircuito distruttive durante un guasto.
Quando si progettano sistemi multi-impulso, la stessa impedenza tra tutti gli avvolgimenti secondari è assolutamente fondamentale. Se l"avvolgimento a stella ha un"impedenza diversa rispetto all"avvolgimento a triangolo, i raddrizzatori non condivideranno equamente la corrente. Questo squilibrio costringe un avvolgimento a surriscaldarsi mentre l’altro rimane sottoutilizzato.
Settori diversi impongono richieste radicalmente diverse alle proprie infrastrutture energetiche. È necessario adattare la progettazione del trasformatore alle realtà specifiche dell"ambiente operativo.
Gli impianti di fusione dell"alluminio e di elettrolisi del cloro funzionano 24 ore al giorno, 365 giorni all"anno. Assorbono correnti continue ultra elevate. Qualsiasi interruzione rovina il lotto e danneggia le attrezzature di produzione. Il principale criterio di successo in questo caso è l"estrema affidabilità sotto un carico continuo e massiccio.
Questi processi richiedono anche una regolazione della tensione incredibilmente precisa al variare della resistenza del bagno chimico. Gli ingegneri in genere integrano i commutatori sotto carico (OLTC) per carichi pesanti direttamente nel trasformatore. Ciò consente agli operatori di regolare la tensione con precisione senza interrompere l' alimentazione CC industriale.
Le sottostazioni ferroviarie rappresentano una sfida completamente diversa. I treni assorbono enormi quantità di corrente mentre accelerano. Quindi, improvvisamente rallentano o frenano, portando il carico quasi a zero. Ciò crea profili di carico altamente dinamici e irregolari.
I trasformatori in queste applicazioni sono soggetti a sovraccarichi frequenti e gravi. Resistono anche a forti shock meccanici dovuti a rapide fluttuazioni di corrente. Il successo richiede un pesante rinforzo strutturale e una gestione termica avanzata per dissipare improvvisi picchi di calore prima dell’arrivo del treno successivo.
I grandi trasportatori minerari e le pompe industriali pesanti si affidano a massicci azionamenti a velocità variabile. Queste strutture operano spesso in spazi ristretti o in profondità nel sottosuolo. Un ingombro compatto diventa un importante vincolo di progettazione. Gli ingegneri utilizzano spesso progetti multi-avvolgimento a 18 o 24 impulsi per questi VSD. Queste configurazioni ad alto impulso annullano intrinsecamente le armoniche. Ciò consente agli operatori minerari di soddisfare i severi limiti di armoniche di rete IEEE 519 senza installare ingombranti banchi di filtri armonici esterni.
La dissipazione del calore determina in modo efficace la durata della vita della vostra attrezzatura. È necessario abbinare la tecnologia di raffreddamento all"ambiente fisico e all"infrastruttura della struttura disponibile.
È necessario valutare attentamente l"ambiente di installazione prima di selezionare la tecnologia di base.
I trasformatori in resina colata di tipo secco offrono una sicurezza eccezionale. Non utilizzano liquidi infiammabili. Ciò li rende ideali per installazioni interne, armadi VSD stretti e zone a severo divieto di incendio. Tuttavia, se li installi in ambienti minerari polverosi, devi specificare robusti involucri con grado di protezione IP per impedire alla polvere conduttiva di creare ponti tra le bobine esposte.

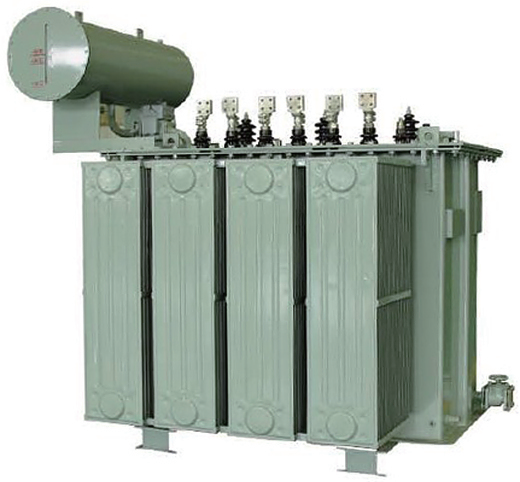

I trasformatori riempiti di liquido rimangono obbligatori per le applicazioni con kVA ultra elevati, come le grandi operazioni di fusione. Liquidi come olio minerale, silicone o esteri sintetici forniscono una dissipazione termica superiore. Possono assorbire carichi continui estremi molto meglio delle unità di tipo a secco. Di solito si siedono all"aperto a causa dei requisiti di spazio e di sicurezza antincendio.
Metodo di raffreddamento | Descrizione | Miglior scenario applicativo | Requisito di manutenzione |
|---|---|---|---|
ONAN (Olio Naturale Aria Naturale) | Si basa sulla convezione naturale dell"olio e dell"aria ambiente. | Installazioni esterne standard con carichi continui moderati. | Basso. Nessuna parte in movimento. |
ONAF (Olio Naturale Aereo Forzato) | Utilizza ventole di raffreddamento per spingere l"aria attraverso i radiatori. | Sistemi che richiedono capacità di carico di punta extra durante i mesi estivi. | Moderare. I motori dei ventilatori richiedono un"ispezione. |
OFWF (Forzata ad acqua forzata ad olio) | Utilizza pompe per spostare l"olio attraverso uno scambiatore di calore ad acqua dedicato. | Impianti di fusione interni confinati con circuiti di acqua refrigerata ad alta capacità. | Alto. Richiede la gestione della qualità dell"acqua e la manutenzione della pompa. |
È necessario pianificare attentamente il modo in cui il trasformatore si collega all"armadio raddrizzatore. Le pesanti sbarre di rame trasmettono migliaia di ampere. Queste sbarre non possono piegarsi facilmente attorno agli ostacoli. È necessario specificare le posizioni esatte delle terminazioni durante la fase di progettazione. Determinare se l"apparecchiatura richiede terminazioni superiori, inferiori o laterali. Il perfetto allineamento delle sbarre tra il trasformatore e l"armadio del raddrizzatore riduce al minimo la resistenza, riduce i tempi di installazione e previene lo stress meccanico sui punti di connessione.
Verificare le prestazioni prima della spedizione dell"apparecchiatura è l"unico modo per garantire l"affidabilità sul campo. Non accettare mai rapporti di prova standard del trasformatore CA per applicazioni CC pesanti.
È necessario verificare la stretta aderenza agli standard internazionali. In Nord America, IEEE C57.18.10 delinea le pratiche esatte per i trasformatori raddrizzatori di potenza a semiconduttore. A livello globale, la norma IEC 61378-1 regola questi progetti. Questi standard impongono margini di sicurezza specifici, aumenti di temperatura accettabili e tecniche di costruzione obbligatorie. L"applicazione di questi standard garantisce che il produttore comprenda la natura severa dei carichi non lineari.
I test di routine standard non scopriranno le vulnerabilità armoniche. È necessario richiedere protocolli di test specializzati durante il test di accettazione in fabbrica.
Test di aumento della temperatura armonica: il produttore deve simulare lo spettro di corrente armonica reale. Devono dimostrare che il trasformatore rimane entro la sua classe di temperatura durante l'elaborazione di carichi non lineari simulati.
Verifica della resistenza al cortocircuito: il progetto deve dimostrare matematicamente o fisicamente che può resistere alle massime correnti di guasto senza deformazione meccanica.
Test di tensione applicata e indotta: questi test spingono il sistema di isolamento oltre i limiti normali. Verificano che la rigidità dielettrica sia in grado di gestire picchi di tensione transitori generati dalle azioni di commutazione del raddrizzatore.
La scelta di un trasformatore raddrizzatore richiede uno sforzo molto maggiore rispetto al dimensionamento delle apparecchiature di distribuzione standard. È necessario superare i valori nominali kVA di base e analizzare in modo approfondito il profilo armonico del processo. Comprendere i cicli di lavoro specifici e il conteggio degli impulsi del raddrizzatore determinerà l"architettura interna del trasformatore. Ignorare questi fattori garantisce un degrado termico prematuro e un guasto operativo.
Per garantire il successo, finalizzare prima l"esatta topologia del raddrizzatore e lo spettro armonico. Non indovinare questi parametri. Una volta definito il carico, contatta direttamente un produttore di trasformatori specializzato. Fornisci loro il profilo di carico completo, i vincoli ambientali e le specifiche del ciclo di lavoro. Questo approccio ingegneristico proattivo garantisce affidabilità a lungo termine e salvaguarda i processi industriali critici.
R: Il declassamento si basa sul calcolo del fattore K negli Stati Uniti o del fattore K in Europa. Questa formula matematica pondera le correnti armoniche in base alle loro frequenze specifiche. Determina la quantità esatta di calore aggiuntivo generato dalle perdite di correnti parassite. Si utilizza quindi questo fattore per sovradimensionare correttamente la capacità termica del trasformatore.
R: I trasformatori raddrizzatori utilizzano conduttori in rame o alluminio più pesanti. Sono caratterizzati da geometrie di avvolgimento specializzate con sfasamento e rinforzi del nucleo fortemente rinforzati. Questi aggiornamenti consentono loro di gestire in modo sicuro le dure armoniche CC, la polarizzazione della tensione CC e i frequenti sovraccarichi transitori ad alta corrente senza surriscaldarsi o rompersi fisicamente.
R: Numeri di impulsi più alti cancellano attivamente le armoniche di ordine inferiore proprio a livello di avvolgimento. Ad esempio, un sistema a 12 impulsi elimina la quinta e la settima armonica distruttive. Ciò impedisce che un grave inquinamento armonico raggiunga la rete principale, soddisfa le rigide norme di conformità IEEE 519 ed elimina la necessità di filtri armonici esterni grandi e costosi.
R: Sì. I produttori in genere installano uno schermo elettrostatico tra gli avvolgimenti primario e secondario. Questo schermo messo a terra attenua in modo significativo il rumore di modo comune ad alta frequenza. Blocca inoltre pericolosi picchi di tensione transitoria generati dalla commutazione rapida di diodi raddrizzatori o tiristori, proteggendo con successo la rete elettrica a monte.
