Ingegneri elettrici, gestori di strutture e sviluppatori spesso si trovano ad affrontare un dilemma critico. È necessario finalizzare attentamente i sistemi di distribuzione dell"energia esterna. La scelta dell"attrezzatura giusta determina il successo del progetto a lungo termine. Entrambe le soluzioni primarie riducono efficacemente la tensione per il consumo dell"utente finale. Tuttavia, differiscono fondamentalmente nei livelli di integrazione, nell’impronta fisica e nelle capacità di protezione interna. Fare la scelta sbagliata porta facilmente a severi problemi di conformità dell’impronta. Può anche comportare la compromissione della sicurezza del sito o gravi colli di bottiglia operativi. Abbiamo progettato questo confronto oggettivo e incentrato sulla progettazione per semplificare la tua decisione. Il nostro obiettivo è aiutare i prescrittori ad allineare perfettamente le capacità delle apparecchiature. Abbiniamo queste capacità alle specifiche richieste di carico del progetto e alle realtà del sito. Capirai esattamente quale architettura si adatta meglio al tuo ambiente unico. Esploreremo le architetture principali, le soglie di carico e i requisiti di installazione fisica. Ciò garantisce che il progetto finale soddisfi perfettamente tutti gli standard di utilità.
Integrazione: un trasformatore montato su pad è principalmente un'unità step-down autonoma, mentre una sottostazione compatta integra il trasformatore, il quadro di media tensione (MV) e la distribuzione di bassa tensione (LV) in un unico alloggiamento ingegnerizzato.
Costo/capacità: le unità montate su pad offrono spese di capitale iniziale inferiori e un ingombro ridotto per i carichi standard. Le sottostazioni compatte forniscono protezione avanzata, commutazione e misurazione per siti complessi o ad alta capacità (ad esempio, prossimi a 5 MVA).
Conformità: la pianificazione urbana, le normative sui servizi locali e le autorizzazioni di sicurezza del sito spesso determineranno la scelta finale indipendentemente dal budget di base.
È possibile definire questa unità come nodo di distribuzione esterna localizzata. Si trova all'interno di un armadio metallico a prova di manomissione e collegato a terra. Un trasformatore montato su pad eccelle nelle applicazioni autonome. In genere lo si utilizza per ridurre direttamente la tensione della rete. Serve singoli edifici commerciali, suddivisioni residenziali o annessi industriali localizzati.
I componenti principali rimangono semplici. All"interno troverai un gruppo nucleo e bobina. L"olio minerale o il fluido dielettrico naturale normalmente immergono queste parti attive. Il design include fusibili primari di base, come i fusibili a baionetta. Dispone inoltre di connessioni secondarie di base. Non contiene estesi pannelli di interruttori o infrastrutture di misurazione avanzate. È necessario alloggiare i componenti secondari altrove. Spesso li posizioni all"interno del locale elettrico dell"edificio principale.
Migliore pratica: verifica sempre che la tua società di servizi pubblici standardizzi la costruzione a fronte morto. I design Dead-front nascondono tutte le parti primarie sotto tensione dietro connettori isolati. Ciò fornisce un livello cruciale di sicurezza dell’operatore.

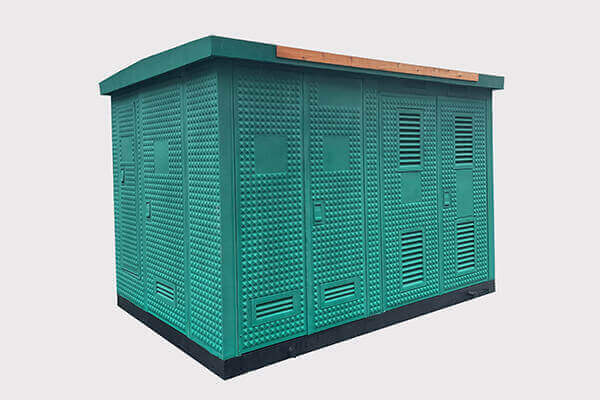

Una sottostazione compatta rappresenta una soluzione completamente integrata e assemblata in fabbrica. È composto da tre scomparti interni distinti. Innanzitutto, ospita quadri di media tensione (MT). In secondo luogo, contiene il trasformatore principale. Questo trasformatore può essere riempito d'olio o di tipo secco. Infine, comprende un quadro elettrico o un pannello di distribuzione a bassa tensione (BT).
Questa unità funge da nodo di controllo altamente localizzato. Isola i guasti senza soluzione di continuità. Offre funzionalità di commutazione avanzate. È possibile integrare la misurazione digitale direttamente nell"armadio. Il vantaggio principale è il consolidamento. Si elimina la necessità di armadi MT separati a monte. Inoltre si elimina la necessità di pannelli di distribuzione BT a valle all"aperto. La fabbrica progetta tutto affinché funzioni insieme. Ciò garantisce valori di tenuta al cortocircuito testati sull"intero assieme.
Adattare le apparecchiature alle effettive richieste di energia è fondamentale. È inoltre necessario tenere conto della futura scalabilità del carico. Ogni struttura richiede un approccio su misura. La scarsa ingegneria limita la crescita operativa. L’eccessiva attività di ingegneria impegna inutilmente capitale prezioso.
I limiti standard montati su pad si adattano perfettamente ai carichi semplici. I produttori costruiscono unità singole ad alta capacità. Tuttavia, spingere un singolo supporto verso la soglia di 5 MVA introduce gravi complicazioni. È necessario gestire enormi fasci di cavi secondari. I valori nominali della corrente di guasto simmetrica aumentano rapidamente. La gestione termica diventa estremamente complessa. Spingere correnti estreme attraverso un trasformatore di distribuzione esterno autonomo spesso richiede alimentazioni secondarie parallele. La terminazione di più cavi di grosso spessore in un armadio standard è notoriamente difficile.
Le soluzioni integrate offrono vantaggi distinti per le capacità pesanti. Sono adatti a carichi industriali pesanti, strutture multi-tenant e reti di energia rinnovabile. I quadri MT integrati consentono una gestione molto più sicura delle correnti di guasto elevate. È possibile utilizzare un"unità principale Ring (RMU) per la commutazione primaria. Sul lato secondario, la divisione del carico diventa semplice. Lo scomparto BT interno ospita più interruttori automatici in uscita. Distribuisci l"energia direttamente alle diverse ali della struttura. Eviti di instradare condotti di autobus massicci e singolari nel tuo edificio. Questa divisione di potenza modulare migliora l"affidabilità complessiva del sistema.
Errore comune: non riuscire a calcolare i futuri carichi di ricarica dei veicoli elettrici (EV). Lascia sempre un buffer di capacità del 20-30% sui tuoi nodi di distribuzione. L'aggiunta successiva di un'unità completamente nuova interrompe in modo significativo le operazioni del sito.
La valutazione dello spazio gioca un ruolo fondamentale nella scelta delle attrezzature. Arretramenti urbani e regole paesaggistiche discrete governano rigorosamente le installazioni esterne. È necessario analizzare attentamente l"impronta fisica disponibile.
Le unità standard montate su pad sono generalmente molto più compatte. Vantano un profilo fisico minimo. Si nascondono facilmente dietro gli schermi paesaggistici standard. Si adattano perfettamente agli stretti arretramenti urbani. Le loro dimensioni ridotte li rendono visivamente discreti.
Le realtà di installazione differiscono nettamente tra le due tecnologie. Un"unità standard richiede una piattaforma di cemento relativamente semplice. Sono necessari scavi di base per l"alimentazione primaria e secondaria sotterranea. È necessario rispettare rigorosamente i raggi di sicurezza. Le norme antincendio impongono distanze specifiche da porte, finestre e prese di ventilazione dell"edificio.
Le sottostazioni integrate richiedono una fondazione notevolmente più grande. La piattaforma di cemento è spesso fortemente rinforzata. Deve sostenere il peso combinato di tre scomparti distinti. Tuttavia, è necessario considerarlo in modo olistico. La commutazione integrata MT e BT elimina sale elettriche separate all"interno. Elimina inoltre la necessità di pannelli secondari per quadri esterni. Questo consolidamento spesso consente di risparmiare spazio complessivo sul sito. Recuperi la metratura interna premium per le operazioni aziendali primarie.
Esistono rischi di implementazione per entrambi i sistemi. È necessario tenere conto dell"accesso veicolare dei servizi pubblici locali. Le autogru necessitano di raggi di sterzata liberi per future operazioni di sostituzione. È inoltre necessario orientarsi verso le normative in materia di contenimento delle fuoriuscite di petrolio. Le normative locali potrebbero richiedere pozzi di ritenzione specializzati sotto la fondazione in cemento.
Tabella 1: Confronto fisico e di installazione
Caratteristica | Unità montata su pad | Sottostazione integrata |
|---|---|---|
Impronta fisica | Compatto, a basso profilo | Alloggiamento grande e allungato |
Requisiti della fondazione | Tappetino in cemento standard | Cuscinetto fortemente rinforzato, possibile base per cavi |
Raggi di liquidazione | Regole rigide di prossimità agli edifici | Flessibile, spesso funge da nodo autonomo |
Feed sotterranei | Scavo diretto semplice | Scavi complessi per più circuiti in uscita BT |
Spazio interno risparmiato | Minimo (richiede pannelli LV interni) | Massima (distribuzione BT gestita all"esterno) |
La sicurezza della custodia impedisce l"accesso pubblico non autorizzato. Entrambe le soluzioni presentano design per esterni a prova di manomissione. Utilizzano acciaio di grosso spessore. Sono dotati di cerniere nascoste e meccanismi di chiusura a pentatesta. Proteggono efficacemente il pubblico dalla tensione letale.
Le soluzioni integrate offrono scomparti isolati in modo univoco. Questa compartimentazione migliora notevolmente la sicurezza dell"operatore. Il personale di manutenzione può aprire e accedere al pannello LV in sicurezza. Rimangono completamente separati dalla sezione MT. Non si espongono mai direttamente al serbatoio del trasformatore principale. Questo isolamento semplifica le attività di manutenzione ordinaria. Riduce i livelli necessari di dispositivi di protezione individuale (DPI) per semplici ripristini dell"interruttore BT.
Contenimento degli archi elettrici: gli alloggiamenti integrati offrono in genere una mitigazione dei guasti interni superiore. Le partizioni metalliche dirigono l'energia dell'arco esplosivo lontano dagli operatori. Gli appositi sportelli sul tetto o le prese d'aria posteriori rilasciano la pressione in modo sicuro.
Sicurezza di commutazione: è possibile incorporare interruttori MT motorizzati. Gli operatori possono eseguire la commutazione primaria da remoto. Ciò elimina l'interazione manuale durante i trasferimenti di carichi dinamici.
Isolamento dei guasti: relè di protezione dedicati monitorano continuamente lo stato del sistema. Fanno scattare istantaneamente i singoli interruttori quando rilevano squilibri di fase o cortocircuiti.
Il rispetto ambientale influenza profondamente la pianificazione urbana. Le unità riempite di fluido comportano sempre un rischio teorico di perdite. È necessario aderire alle rigide linee guida dell"Environmental Protection Agency (EPA). I centri urbani spesso limitano grandi volumi di olio minerale vicino ai corsi d’acqua.
Le unità integrate risolvono questo problema in modo elegante. Possono utilizzare internamente trasformatori in resina di tipo secco. Ciò elimina completamente i rischi di fuoriuscita di petrolio. Si evita di costruire costosi bacini di contenimento in cemento. L"integrazione a secco funziona perfettamente in aree sensibili dal punto di vista ambientale. Si adatta perfettamente anche ai posizionamenti urbani ad alta densità. È sufficiente ventilare adeguatamente l"alloggiamento per gestire la dissipazione del calore.
È necessario adottare un quadro di valutazione strutturato. La decisione tra un trasformatore montato su pad e una sottostazione compatta richiede un'eliminazione logica. Raccomandiamo di utilizzare un albero decisionale chiaro. Ciò allinea i parametri specifici del tuo progetto con il tipo di attrezzatura corretto.
Valuta il tipo di carico: il tuo carico è semplice? Solitamente è inferiore a 2,5-3 MVA? Se sì, orientati verso un supporto per pad standard. Gestisci un sito industriale pesante o un parco solare? I carichi pesanti favoriscono le sottostazioni integrate.
Individuazione della protezione a valle: stai posizionando il quadro principale di distribuzione BT all'interno dell'edificio? Se sì, è sufficiente un'unità standard. Hai bisogno di risparmiare spazio interno? Mantenere tutta la distribuzione primaria BT all'esterno utilizzando un'unità integrata.
Valutare le esigenze di commutazione MV: la società di servizi locale gestisce tutta la commutazione a monte? Un'unità step-down di base funziona bene. Avete bisogno di una complessa commutazione dell'anello principale? Una soluzione integrata fornisce internamente le RMU necessarie.
Controlla le norme ambientali: sei vicino a un bacino idrografico protetto? Le normative locali vietano le apparecchiature riempite di olio? Scegli un'unità integrata che ospita un nucleo di tipo a secco.
Le azioni successive devono includere il controllo degli standard dei servizi pubblici locali. Le utility spesso impongono una tecnologia specifica rispetto all"altra. È inoltre necessario calcolare i profili di carico esatti. Rivedi attentamente i tuoi diagrammi unifilari. Infine, valuta i vincoli di base del tuo sito. Un"indagine geotecnica conferma se il terreno supporta piastre di cemento fortemente rinforzate.
La scelta dell"attrezzatura ottimale protegge l"infrastruttura della vostra struttura. Garantisce un uptime operativo continuo. Semplifica notevolmente la manutenzione futura. Proteggi il tuo personale da ambienti elettrici pericolosi.
La scelta tra questi due metodi di distribuzione raramente è una semplice preferenza. È dettato dalla densità di carico, dai requisiti di sicurezza e dall"infrastruttura del sito. Le unità standard eccellono in applicazioni semplici e a basso ingombro. Le soluzioni integrate dominano le reti industriali complesse e ad alta capacità. Offrono una sicurezza senza pari grazie alla compartimentazione fisica.
Ricordatevi questo cruciale ancoraggio di credibilità: l’ingegneria eccessiva porta allo spreco di capitale. Al contrario, una progettazione insufficiente comporta rischi immediati per la sicurezza e gravi colli di bottiglia operativi. È necessario trovare il perfetto equilibrio in base ai dati di carico specifici. Valuta attentamente i tuoi vincoli ambientali.
Ti invitiamo a consultare tempestivamente un ingegnere progettista elettrico autorizzato. Contatta immediatamente il tuo team tecnico-commerciale. Fornisci loro i tuoi schemi unifilari (SLD) e i piani civili del sito. Una valutazione precisa ti garantisce di ordinare esattamente l"attrezzatura richiesta dal tuo progetto. Proteggi la tua strategia di distribuzione dell"energia oggi stesso.
R: Sì. Gli ingegneri specificano spesso nuclei di tipo secco per aree sensibili dal punto di vista ambientale. Ciò elimina completamente il rischio di perdite di olio dielettrico. Previene la contaminazione del suolo. Tuttavia, i nuclei di tipo secco generano un calore ambientale significativo. È necessario aumentare l"ingombro complessivo del contenitore. L"alloggiamento richiede un design avanzato delle feritoie e una ventilazione ad aria forzata per mantenere temperature operative sicure.
R: No. Dobbiamo chiarire questo limite terminologico. Serve come un nodo vitale all"interno di una rete di distribuzione. Tuttavia, manca completamente di funzionalità di commutazione primaria integrate. Mancano anche i pannelli di distribuzione secondari. Le vere sottostazioni consolidano la protezione primaria, la trasformazione della tensione e la divisione del carico secondario in un unico sistema gestito.
R: Le unità standard richiedono controlli periodici di base. Principalmente monitori i livelli del fluido dielettrico, ispezioni le boccole ed esegui scansioni termiche a infrarossi. Le unità integrate richiedono una manutenzione completa. I tecnici devono esercitare regolarmente gli interruttori di bassa tensione. Devono testare i relè di protezione digitale e pulire le celle dei quadri MT. Ciò richiede personale più qualificato e un maggiore coordinamento dei tempi di inattività.
R: Entrambe le tecnologie accettano senza problemi l"alimentazione primaria sotterranea. La tua scelta dipende interamente dalle esigenze di commutazione secondarie. Se si desidera centralizzare all"esterno tutti gli interruttori automatici a valle, è preferibile un"unità integrata. Se hai solo bisogno di abbassare la tensione e instradare un"enorme alimentazione sotterranea all"interno, un"unità standard funziona perfettamente.
