La domanda di energia all’interno di grandi strutture è raramente concentrata in un unico luogo. Si muove attraverso sottostazioni, trasformatori, linee di produzione, sistemi HVAC, reti di illuminazione, apparecchiature di alimentazione di riserva e circuiti ausiliari, spesso attraverso lunghi percorsi con diverse condizioni termiche e meccaniche. Un cavo scelto solo per dimensione o prezzo può creare cadute di tensione, surriscaldamenti, invecchiamento precoce o problemi di manutenzione successiva.
Gli affidabili cavi di alimentazione ad alta capacità aiutano le strutture a distribuire carichi elettrici pesanti in modo sicuro ed efficiente quando sono adattati alle condizioni operative reali. Scegliere il cavo giusto significa considerare insieme la domanda di carico, il livello di tensione, la lunghezza del percorso, l'isolamento, la protezione della guaina, gli standard e la qualità dell'installazione.
La pianificazione dei cavi dovrebbe iniziare con una mappa chiara della domanda elettrica della struttura. Gli ingegneri devono identificare prese di corrente in entrata, cabine di trasformazione, quadri di distribuzione, centri di controllo motori, zone di macchinari pesanti, apparecchiature HVAC, circuiti di illuminazione, sistemi di alimentazione di emergenza e aree di futura espansione. Questa mappa di carico aiuta a separare i percorsi di alimentazione della dorsale dai circuiti di distribuzione finale, in modo che ogni cavo venga selezionato per il lavoro che svolge effettivamente. Senza questo passaggio, un progetto può facilmente spendere in eccesso per capacità non necessaria in un"area, lasciando un altro percorso esposto a surriscaldamento o instabilità di tensione.
Le condizioni operative effettive contano più dei soli valori nominali riportati sulla targa. Una linea di produzione con motori, azionamenti, pompe, compressori e trasportatori può creare correnti di avviamento elevate o carichi fluttuanti che incidono sulle dimensioni dei cavi. I percorsi dei cavi lunghi possono aumentare la caduta di tensione, mentre i vassoi affollati, la temperatura ambiente elevata o i condotti chiusi possono ridurre la dissipazione del calore. Anche le armoniche provenienti da azionamenti a frequenza variabile e carichi non lineari possono aumentare lo stress termico. Per le strutture di grandi dimensioni, i cavi elettrici ad alta capacità dovrebbero essere scelti solo dopo aver esaminato insieme il carico continuo, la domanda di picco, la lunghezza del percorso, i fattori di declassamento e il margine di espansione.
Il livello di tensione dovrebbe corrispondere al ruolo del cavo all"interno della struttura. I cavi ad alta tensione vengono generalmente utilizzati per la trasmissione della dorsale, le connessioni alla rete, le sottostazioni, le centrali elettriche, i parchi industriali, le reti urbane sotterranee e le vie di trasmissione di energia rinnovabile. I cavi a media tensione spesso servono la distribuzione in tutto l"impianto, i collegamenti dei trasformatori e le zone delle apparecchiature ad alto carico. I cavi a bassa tensione vengono utilizzati più vicini al carico finale, come collegamenti di apparecchiature, illuminazione, sistemi per ufficio, elettrodomestici e circuiti di controllo.

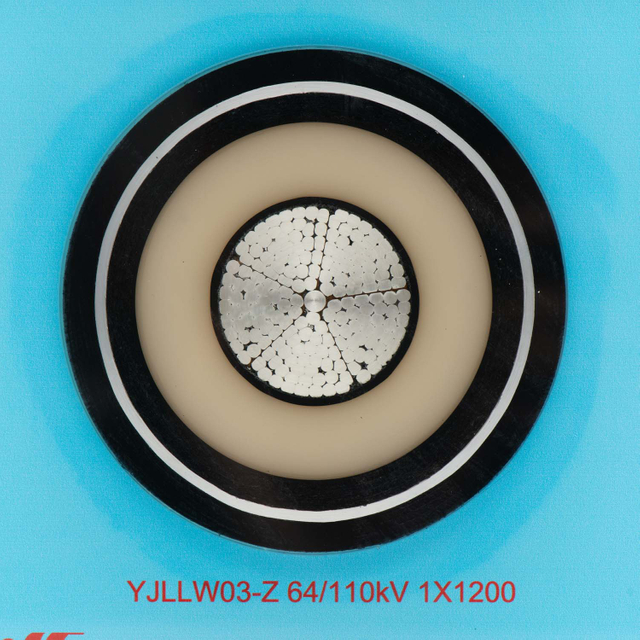

Questa distinzione previene uno degli errori di scelta più comuni: utilizzare un cavo perché disponibile piuttosto che perché adatto al servizio elettrico. La famiglia di cavi di alimentazione isolati XLPE ad alta tensione di 4E copre applicazioni da 66 kV a 500 kV, con livelli di tensione come 66 kV, 110 kV, 132 kV, 220 kV, 330 kV, 400 kV e 500 kV. Questi cavi sono adatti per la trasmissione di energia sotterranea, installazioni in tunnel, collegamenti in cavi sottomarini, interconnessioni alla rete e collegamenti elettrici a lunga distanza. I cavi flessibili a bassa tensione, al contrario, dovrebbero rimanere nei circuiti finali o ausiliari adeguatamente dimensionati anziché essere trattati come alimentatori per carichi pesanti.

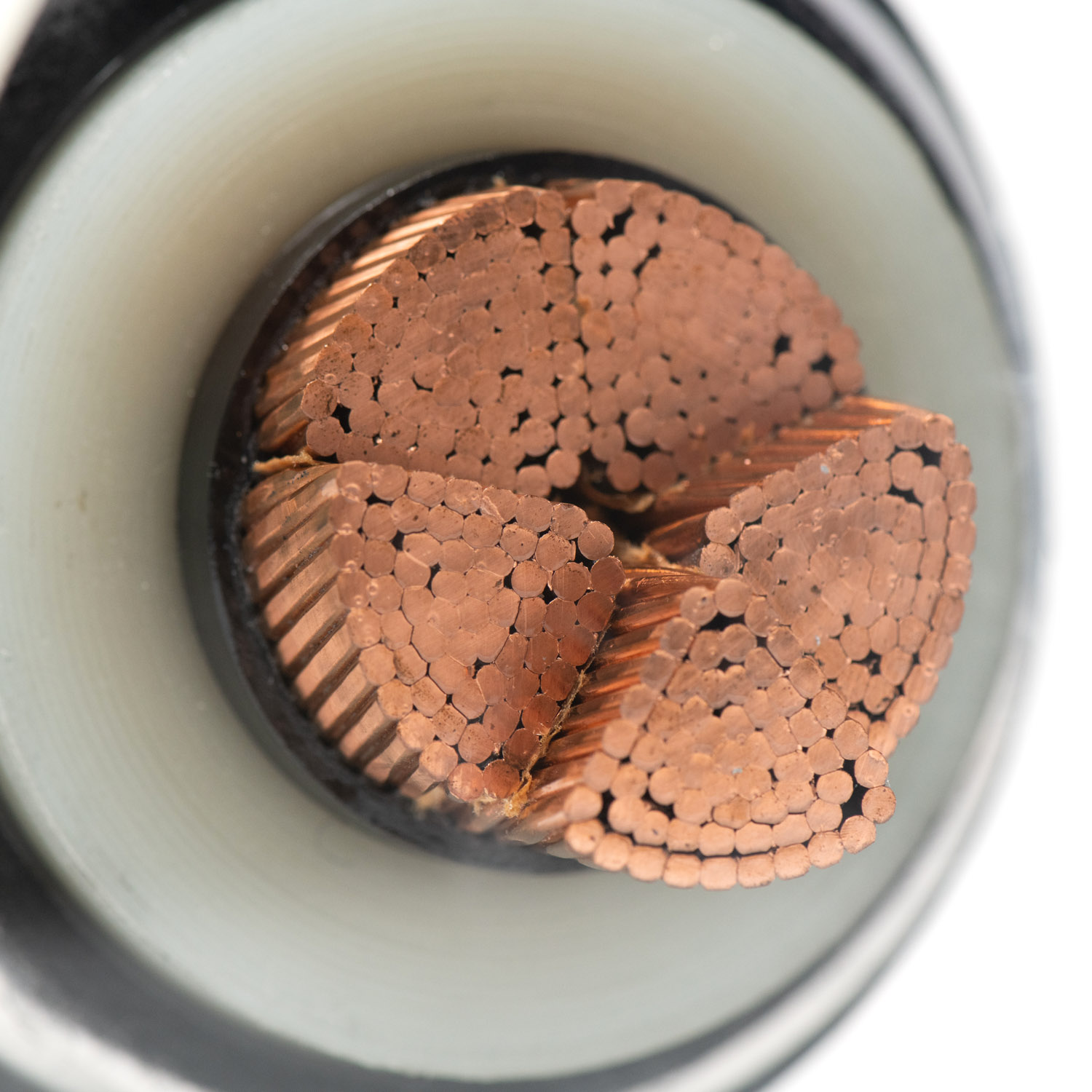

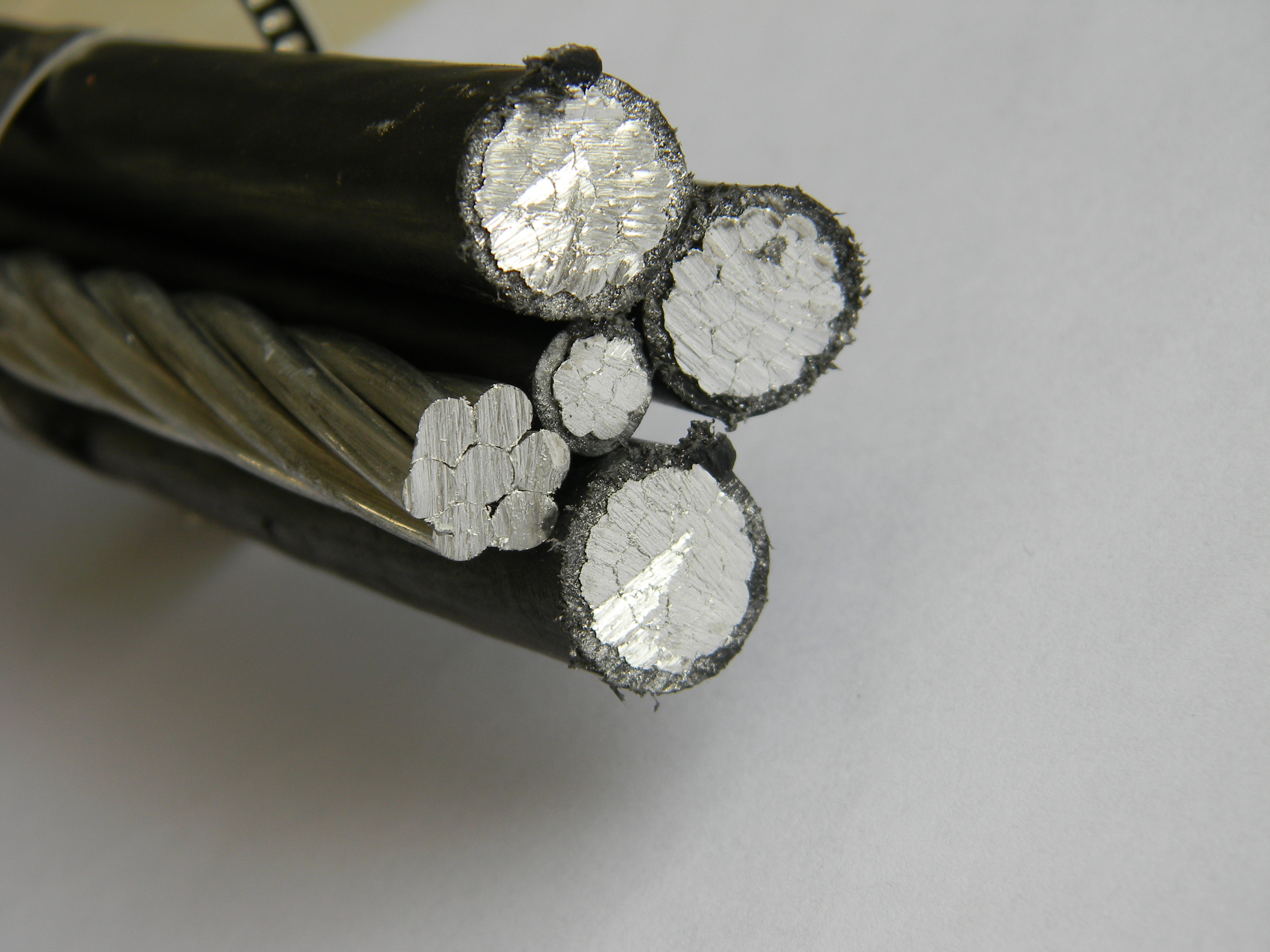

La scelta del conduttore ha un impatto diretto sulla perdita di energia, sulla generazione di calore, sulle dimensioni del cavo, sul peso e sulla gestione dell"installazione. Il rame offre una conduttività più elevata e può supportare progetti di cavi compatti dove lo spazio è limitato o sono richieste prestazioni elevate. L’alluminio è più leggero e spesso più economico per le tratte su larga scala, soprattutto dove il peso del conduttore e il costo del progetto sono considerazioni importanti. Nessuno dei due materiali è automaticamente migliore in ogni situazione; la scelta migliore dipende dai requisiti di trasporto di corrente, dal metodo di installazione, dalla qualità della terminazione, dal budget e dalle esigenze meccaniche.
In una struttura di grandi dimensioni, le decisioni del conduttore influenzano sia le prestazioni iniziali che quelle a lungo termine. Un conduttore con resistenza eccessiva può aumentare il calore e la caduta di tensione su percorsi lunghi. Quel calore extra può accelerare l’invecchiamento dell’isolamento e ridurre l’affidabilità del servizio. D’altro canto, la scelta di un conduttore più grande o più costoso del necessario può aumentare i costi di approvvigionamento e installazione senza aumentare il valore del sistema. La serie di cavi XLPE ad alta tensione di 4E comprende opzioni di conduttori in rame e alluminio, supportando diversi requisiti di progetto in termini di conduttività, peso, gestione dell"installazione e controllo dei costi.
La qualità dell"isolamento è fondamentale per la sicurezza e l"efficienza dei cavi elettrici ad alta capacità. Nelle strutture più impegnative, l"isolamento deve resistere allo stress elettrico, al calore operativo, alle condizioni di guasto e all"invecchiamento a lungo termine. L"isolamento XLPE è ampiamente utilizzato in ambienti esigenti e ad alta tensione di distribuzione dell"energia perché combina elevate prestazioni dielettriche con stabilità termica. Un buon isolamento aiuta inoltre a ridurre il rischio di perdite e supporta un funzionamento affidabile in condizioni di carico elettrico sostenuto.
Per le tratte dorsali e le principali derivazioni, le prestazioni termiche meritano particolare attenzione. I cavi possono funzionare a pieno carico per lunghi periodi e gli eventi di cortocircuito possono creare temperature estreme temporanee. Il cavo XLPE ad alta tensione di 4E utilizza l"isolamento XLPE per prestazioni dielettriche, stabilità termica, resistenza all"invecchiamento, temperatura operativa normale di 90°C e temperatura di cortocircuito di 250°C. Queste caratteristiche sono utili quando gli ingegneri confrontano le costruzioni dei cavi per zone ad alto carico dove il controllo del calore e l"integrità dell"isolamento non possono essere compromessi.
Gli strati esterni di un cavo proteggono il nucleo elettrico dalle reali condizioni dell"impianto. I percorsi sotterranei, le trincee dei cavi, i tunnel, gli scantinati, le transizioni esterne, le aree umide e gli ambienti corrosivi pongono tutti requisiti diversi al sistema di guaina. Un cavo che funziona bene in un percorso interno asciutto potrebbe non durare in un tunnel umido o in un"area esposta a sostanze chimiche. La scelta della guaina dovrebbe quindi essere collegata fin dall"inizio alla pianificazione del percorso.
La gamma di cavi ad alta tensione di 4E comprende opzioni di guaina esterna in PVC o PE, strutture di guaina in alluminio ondulato e design longitudinali resistenti all"acqua opzionali. La guaina in alluminio ondulato migliora la protezione meccanica e la tenuta all"acqua, mentre le configurazioni longitudinali resistenti all"acqua sono adatte per ambienti umidi, sommersi, sotterranei, sottomarini e in tunnel umidi. Per le strutture di grandi dimensioni, ciò significa che la scelta della guaina non è un dettaglio estetico. Fa parte della strategia sulla durata di servizio, soprattutto laddove umidità, abrasione, impatto, esposizione ai raggi UV o sostanze chimiche possono ridurre la durata del cavo.
I percorsi dei cavi a maggiore capacità si trovano solitamente presso le prese di servizio, i collegamenti delle sottostazioni, i collegamenti dei trasformatori, i collegamenti delle energie rinnovabili e i percorsi di trasmissione interni a lunga distanza. Questi percorsi trasportano grandi quantità di energia e devono essere progettati prestando particolare attenzione alla tensione nominale, alla corrente di guasto, alla lunghezza del percorso, alla protezione della guaina, alla messa a terra, agli accessori e ai test. Un guasto in questa sezione può compromettere l"intera struttura, quindi la scelta dovrebbe concentrarsi sull"affidabilità del sistema piuttosto che solo sul prezzo di acquisto.
I cavi XLPE ad alta tensione sono la soluzione logica per questa parte della rete quando il progetto richiede capacità di trasmissione su larga scala. I cavi isolati XLPE da 66–500 kV di 4E sono adatti per la trasmissione ad alta e altissima tensione, comprese reti elettriche, trasmissione di energia sotterranea, percorsi di tunnel, interconnessioni di rete, cavi di esportazione di parchi eolici offshore e collegamenti elettrici a lunga distanza. In una struttura di grandi dimensioni, questi cavi possono costituire la dorsale che collega l"alimentazione esterna all"infrastruttura di distribuzione interna.
Le aree di produzione introducono una serie diversa di sollecitazioni sui cavi. Motori, azionamenti, pompe, compressori, trasportatori, gru e grandi apparecchiature di servizio degli edifici possono creare calore, vibrazioni, correnti di avviamento e attività di manutenzione regolare attorno ai percorsi dei cavi. Le passerelle portacavi possono diventare affollate man mano che i sistemi si espandono e i percorsi chiusi possono limitare la dissipazione del calore. La protezione meccanica diventa particolarmente importante laddove carrelli elevatori, strumenti, movimenti di macchinari o accessi per la manutenzione potrebbero esporre i cavi a urti o abrasioni.
Questa sezione di una struttura non necessita semplicemente di "cavi di grandi dimensioni", ma di cavi selezionati per le condizioni operative. Gli ingegneri dovrebbero controllare la domanda attuale, la spaziatura di installazione, il raggio di curvatura, il caricamento del vassoio, la temperatura ambiente e la possibile esposizione a oli, acqua, polvere o sostanze chimiche. La protezione del percorso, i supporti dei cavi, le etichette e i percorsi di manutenzione accessibili possono essere importanti tanto quanto il dimensionamento elettrico. Un sistema di cavi ben abbinato aiuta a ridurre i tempi di inattività perché tiene conto sia del carico elettrico che dell"ambiente fisico attorno all"apparecchiatura.
Il surriscaldamento è uno dei rischi più gravi nella distribuzione dell’energia negli impianti. Cavi sottodimensionati, percorsi lunghi, vassoi affollati, temperatura ambiente elevata, scarsa ventilazione e declassamento errato possono spingere un cavo oltre le condizioni termiche previste. Una volta che il calore si accumula, l"invecchiamento dell"isolamento accelera, le perdite di resistenza aumentano e le apparecchiature potrebbero presentare una tensione instabile. Nei casi più gravi, il risultato può essere viaggi fastidiosi, tempi di inattività non pianificati, apparecchiature danneggiate o rischio di incendio.
La caduta di tensione merita lo stesso livello di attenzione. Un cavo può trasportare la corrente in modo sicuro ma fornire comunque prestazioni scarse se il percorso è troppo lungo o la scelta del conduttore non è adatta. I motori potrebbero funzionare in modo meno efficiente, le apparecchiature sensibili potrebbero comportarsi in modo imprevedibile e gli operatori potrebbero riscontrare ripetuti guasti al sistema difficili da diagnosticare. I cavi elettrici ad alta capacità dovrebbero quindi essere selezionati tenendo presente sia la portata che la caduta di tensione, soprattutto nei grandi impianti, parchi industriali e strutture infrastrutturali.
Prima di confermare la capacità del cavo, gli ingegneri dovrebbero verificare:
● Caricare la corrente e la domanda di picco
● Lunghezza del percorso del cavo
● Calcolo della caduta di tensione
● Temperatura ambiente
● Declassamento del vassoio, del condotto o del condotto
● Margine di espansione futura
L"umidità e i danni meccanici spesso creano guasti che avrebbero potuto essere evitati attraverso una migliore progettazione del percorso. Trincee per cavi, condotte sotterranee, tunnel, scantinati, transizioni esterne e piani di produzione possono esporre i cavi a infiltrazioni d"acqua, abrasioni, impatti, esposizione chimica, tensione di trazione, esposizione ai raggi UV o movimenti ripetuti attorno alle zone di manutenzione. Un cavo scelto solo in base alla tensione e alla corrente nominale potrebbe non sopravvivere a queste condizioni per la durata di servizio prevista.
Il materiale della guaina e la protezione del percorso devono essere scelti insieme. Una guaina in PE può essere preferibile laddove la resistenza chimica e la durabilità all"umidità sono priorità, mentre il PVC può adattarsi a percorsi in cui il ritardo di fiamma e la protezione meccanica generale sono più importanti. I design longitudinali resistenti all"acqua possono aggiungere un ulteriore livello di protezione su percorsi umidi o bagnati. Anche le curve, i supporti, i pressacavi e i punti di ingresso dei cavi richiedono un attento controllo perché le sollecitazioni del percorso possono danneggiare un cavo molto prima che il conduttore raggiunga il suo limite elettrico.
L"approvvigionamento dovrebbe confermare qualcosa di più del nome e del prezzo del cavo. I progetti di grandi strutture necessitano di documentazione riguardante la tensione nominale, il materiale del conduttore, la sezione trasversale, il tipo di isolamento, il materiale della guaina, la struttura di blocco dell"acqua, il comportamento al fuoco, il raggio di curvatura, la temperatura di installazione, i dati di test e la compatibilità degli accessori. Questi dettagli aiutano a prevenire discrepanze tra le ipotesi di progettazione e le prestazioni del cavo fornito. Supportano inoltre i test di accettazione e i registri di manutenzione a lungo termine.
La verifica delle norme è particolarmente importante per le tratte ad alta e altissima tensione. Il cavo XLPE ad alta tensione di 4E è progettato in base allo standard IEC 60840 per cavi e accessori con isolamento estruso da 30 kV fino a 150 kV e IEC 62067 per cavi con isolamento estruso da 150 kV fino a 500 kV. Per il cablaggio flessibile a bassa tensione, la documentazione deve confermare la classificazione esatta e l"uso previsto. Il cavo H05VVH2-F presenta una tensione nominale di 300/500 V, una tensione di prova di 2000 V per cinque minuti, una temperatura operativa massima del conduttore di 70°C, una temperatura di cortocircuito di 160°C e prestazioni di fiamma autoestinguente secondo IEC 60332-1.
L"affidabilità del cavo dipende fortemente dalla qualità dell"installazione. Giunti, terminazioni, pressacavi, messa a terra, metodi di estrazione, supporti, etichettatura e test finali possono influenzare le prestazioni. Anche un cavo ben progettato potrebbe guastarsi presto se viene tirato con forza eccessiva, piegato oltre il raggio consentito, terminato in modo inadeguato o installato in un percorso inadeguato. Per i sistemi ad alto carico, l"installazione dovrebbe essere trattata come parte delle specifiche del cavo piuttosto che come un ripensamento separato.
Punto di controllo | Perché è importante |
Carico e tensione confermati | Previene la sottocapacità o il sovradimensionamento non necessario |
Percorso e ambiente rivisti | Aiuta ad abbinare guaina, resistenza all"acqua e protezione meccanica |
Standard verificati | Riduce il rischio di conformità e accettazione |
Accessori previsti | Migliora l"affidabilità dei giunti e delle terminazioni |
Processo di test definito | Supporta un"energizzazione sicura e un funzionamento a lungo termine |
La scelta dei cavi elettrici ad alta capacità per le grandi strutture è una decisione tecnica pratica, non solo un esercizio di specifica. La domanda di carico, il livello di tensione, la lunghezza del percorso, le prestazioni di isolamento, la protezione della guaina, gli standard e la qualità dell"installazione influiscono tutti sulla sicurezza e sull"efficienza del movimento dell"energia attraverso la struttura.
East Energy Electrical Engineering Co., Ltd. supporta questo processo con cavi di alimentazione ad alta, media e bassa tensione, insieme a accessori per cavi, servizi di installazione, messa in servizio e accettazione. Quando la scelta del cavo corrisponde alle condizioni reali del sito, le strutture possono ridurre le perdite, controllare il calore, migliorare l’affidabilità e prepararsi per l’espansione futura.
R: Trasportano notevoli carichi elettrici attraverso sottostazioni, trasformatori, alimentatori principali, aree di produzione e sistemi ausiliari, supportando al contempo una distribuzione dell"energia sicura ed efficiente.
R: I tecnici controllano il livello di tensione, la corrente di carico, la lunghezza del percorso, la caduta di tensione, le condizioni di installazione, il materiale del conduttore, il tipo di isolamento e le esigenze di affidabilità a lungo termine.
R: Una caduta di tensione eccessiva può ridurre l"efficienza del motore, causare un funzionamento instabile dell"apparecchiatura, aumentare il calore e causare danni o far scattare l"interruttore automatico.
R: No. I cavi ad alta tensione sono adatti alla trasmissione della dorsale e alla distribuzione a lunga distanza, mentre i cavi a bassa tensione vengono utilizzati più vicino alle apparecchiature finali, all"illuminazione e ai circuiti ausiliari.
R: L"isolamento deve resistere a sollecitazioni di tensione normali e anomale, contribuendo a prevenire perdite, guasti, surriscaldamento e guasti prematuri nei sistemi elettrici impegnativi.
R: Confermare i dati di carico, la tensione nominale, l"ambiente del percorso, le dimensioni del conduttore, la protezione della guaina, il raggio di curvatura, gli accessori, la messa a terra e i requisiti di test prima dell"inizio dell"installazione.
