La scelta di un trasformatore per una sottostazione interna richiede molto più che la semplice scelta tra il tipo a secco e la costruzione immersa in olio. Entrambi i progetti possono servire applicazioni industriali, commerciali, di servizi pubblici e infrastrutturali quando le condizioni di installazione sono adeguatamente progettate. La decisione giusta dipende dalla strategia antincendio dell"edificio, dalla disposizione dei locali, dalla ventilazione, dal carico, dalle condizioni ambientali, dalle normative locali, dalla capacità di manutenzione, dallo schema di protezione e dalla vita operativa prevista. Questa guida mette a confronto i fattori decisionali pratici in modo che i team di progetto possano scegliere un trasformatore per sottostazione interna sulla base di prove piuttosto che di una regola semplificata.
Iniziare con l’edificio e il contesto di rischio: compartimentazione antincendio, accesso, ventilazione, drenaggio o contenimento, occupazione e pianificazione di emergenza.
Confronta soluzioni installate complete, tra cui involucri, opere civili, ventilazione, protezione, monitoraggio e manutenzione, non solo il prezzo di acquisto del trasformatore.
I trasformatori a secco e quelli immersi in olio hanno implicazioni di installazione diverse; nessuno dei due è automaticamente superiore per ogni applicazione interna.
Verificare il profilo di carico, il carico armonico, le aspettative di rumore e i vincoli di spazio prima di finalizzare le specifiche tecniche.
Documentare la logica della selezione con disegni del sito, codici applicabili, valutazione del rischio, dati del produttore e progetto elettrico approvato.
Una sottostazione interna colloca il trasformatore all"interno di un ambiente edilizio con persone, strutture, servizi, vie di fuga e regole operative definite. Il team di progettazione deve considerare il modo in cui il trasformatore interagisce con lo spazio circostante durante il normale funzionamento, la manutenzione e le condizioni anomale. Ciò rende l"ingegneria del sito importante quanto la classificazione sulla targhetta.
Le domande iniziali sono pratiche. La sottostazione si trova in una cabina elettrica dedicata o è integrata in un edificio occupato? Quali misure di resistenza al fuoco e di separazione sono necessarie? Esiste un percorso per la consegna, l"installazione, l"ispezione, la sostituzione e il sollevamento? È possibile rimuovere il calore con il carico e le condizioni ambientali previsti? C"è spazio sufficiente per le terminazioni dei cavi, i quadri e la manutenzione sicura? L"edificio ha requisiti di drenaggio o contenimento? Cosa succede se un dispositivo di protezione entra in funzione o è necessaria una risposta di emergenza?
Rispondi a queste domande prima di chiedere quale tipo di trasformatore è il "migliore". Un prodotto può essere tecnicamente valido ma scarsamente adatto a una stanza con limitazioni. Al contrario, un’installazione più complessa può essere appropriata quando la progettazione dell’edificio, la protezione, il piano di manutenzione e le attività operative sono stati coordinati fin dall’inizio.
Un trasformatore di tipo a secco utilizza avvolgimenti e sistemi di isolamento senza un mezzo isolante liquido nella disposizione del serbatoio principale. Gli approcci alla costruzione e al raffreddamento variano in base alla progettazione e l"installazione finale richiede comunque ventilazione, spazi liberi, protezione e accesso adeguati. Viene spesso valutato per applicazioni interne in cui sono importanti la strategia antincendio, la ridotta gestione dei liquidi e l"integrazione della sala macchine.

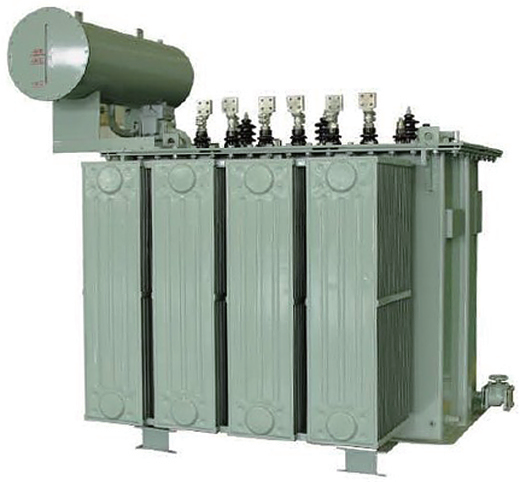

Un trasformatore immerso in olio utilizza liquido isolante come parte del suo sistema di isolamento e raffreddamento. Può rappresentare una scelta valida per molti compiti di distribuzione, comprese le installazioni in cui il comportamento termico, la gamma di valori nominali, le pratiche di servizio e le caratteristiche del ciclo di vita si adattano al progetto. Per l"uso interno, il progetto deve soddisfare i requisiti di installazione relativi ai liquidi, le misure antincendio, il contenimento o il drenaggio ove applicabile, l"accesso, il monitoraggio e gli obblighi delle normative locali.
Il confronto non dovrebbe fermarsi al mezzo. La progettazione del produttore, il sistema di isolamento, la disposizione di raffreddamento, l"involucro, la protezione, il supporto alla manutenzione e le condizioni del progetto sono tutti fattori importanti. Dire che un tipo è sempre più sicuro, più economico o più efficiente ignora i requisiti che rendono accettabile un"installazione interna.
Criterio decisionale | Considerazioni sui trasformatori a secco | Considerazioni sui trasformatori immersi in olio | Domanda sul progetto |
|---|---|---|---|
Strategia antincendio e edilizia | Spesso valutato laddove è auspicabile una ridotta gestione dei liquidi; necessita ancora di protezione e progettazione della stanza | Richiede attenzione ai rischi legati ai liquidi, alla protezione e alle misure di installazione | Cosa richiedono le normative locali e la valutazione del rischio edilizio? |
Ventilazione e calore | La ventilazione della stanza deve corrispondere alle perdite e al carico | Il raffreddamento e la progettazione della stanza devono essere adatti all"unità e all"installazione | La stanza è in grado di controllare in modo affidabile la temperatura durante i picchi di carico? |
Spazio e accesso | Le dimensioni, i percorsi di ventilazione e l"accesso al terminale variano in base al design | Il serbatoio, gli accessori, il contenimento e l"accesso per la manutenzione possono influenzare la disposizione | È possibile installare e manutenere l"intera unità in modo sicuro? |
Modello di manutenzione | Richiede un"ispezione e una pulizia pianificate adeguate alle condizioni del sito | Richiede ispezioni pianificate, controlli delle condizioni e procedure relative ai liquidi | Chi lo manterrà e quali strutture sono disponibili? |
Ambiente | È necessario valutare la polvere, l"umidità, la contaminazione e la corrosione | Si applicano gli stessi fattori ambientali, oltre alle esigenze di recinzione e contenimento | La stanza è pulita, asciutta, corrosiva o di difficile accesso? |
Costo del ciclo di vita | Confronta le perdite, i lavori di installazione e le esigenze di servizio nel corso della vita operativa | Confrontare gli stessi fattori, comprese le misure civili e di protezione | Quale soluzione completa si adatta al profilo di carico e al rischio di fermo macchina? |
Questa tabella è un quadro decisionale, non un sostituto delle specifiche del progetto. Condizioni che sono di routine in una giurisdizione o settore possono essere controllate in modo diverso in un altro. L"ingegnere responsabile deve allineare il trasformatore selezionato e la progettazione della stanza alle norme applicabili e ai requisiti dell"assicuratore, del servizio pubblico, del proprietario o del cliente.
Per le sottostazioni interne, la sicurezza antincendio dei trasformatori è un sistema di prevenzione, rilevamento, protezione, separazione, funzionamento e risposta alle emergenze. Il tipo di trasformatore è un ingresso. Anche la struttura della stanza, gli ingressi dei cavi, la progettazione della ventilazione, le barriere tagliafuoco, il rilevamento, la strategia di soppressione ove richiesto, i dispositivi di protezione, le condizioni di manutenzione, la pulizia e le procedure del personale influenzano il rischio.
Evita affermazioni isolate come "nessuna manutenzione" o "ignifugo". Ogni risorsa elettrica necessita di ispezione e di un ambiente operativo gestito. Le apparecchiature di tipo a secco possono accumulare polvere o essere danneggiate da contaminazione, umidità o scarsa ventilazione. Le apparecchiature immerse in olio richiedono un"adeguata gestione del liquido isolante e gli accorgimenti previsti per l"installazione. Il team di progetto dovrebbe eseguire una revisione documentata dei rischi e coinvolgere le autorità o le parti interessate richieste dal progetto.
La stessa disciplina vale per la protezione elettrica. Il rilevamento dei guasti, le impostazioni dei relè, la classificazione del quadro, la messa a terra, la protezione dalle sovratensioni e il coordinamento con i dispositivi a monte e a valle dovrebbero essere progettati come un unico sistema. Una buona scelta del trasformatore non può compensare un coordinamento protettivo inadeguato.
Le perdite del trasformatore appaiono come calore. In una stanza interna, il calore deve essere gestito in base alle condizioni ambientali e al profilo operativo previsti per il sito. La progettazione della ventilazione dovrebbe considerare il carico massimo credibile del trasformatore, altre fonti di calore come quadri, percorsi dell"aria, filtri o feritoie, pressione ambientale, temperatura esterna e modalità di guasto di qualsiasi sistema meccanico. Non dare per scontato che una stanza dotata di griglia abbia una ventilazione adeguata senza un controllo tecnico.
Pianificare contemporaneamente la manutenzione e l"accesso ai cavi. I trasformatori necessitano di autorizzazione per ispezione, lavori di collegamento, pulizia, test ed eventuale rimozione o sostituzione. I cavi necessitano di raggio di curvatura, accesso ai terminali, supporto e segregazione. Il quadro necessita di apertura della porta, spazio di ritiro o manutenzione, ove applicabile, e di un"area di lavoro sicura. Una stanza affollata può soddisfare l"ingombro di un disegno ma essere costosa o pericolosa da gestire.
Anche il rumore merita un"attenzione tempestiva. Il trasformatore, la struttura dell"edificio, il montaggio, le stanze adiacenti e il programma operativo influenzano l"esperienza degli occupanti. Se la sottostazione si trova vicino a uffici, spazi sanitari, residenze o processi sensibili al rumore, includere le aspettative acustiche nel pacchetto di approvvigionamento e rivedere il percorso di installazione per la trasmissione trasmessa dalla struttura.
Il trasformatore deve essere selezionato in base al modo in cui la struttura utilizza effettivamente l"energia. Un carico di base continuo, un carico di processo ciclico, grandi avviamenti di motori ed elettronica non lineare impongono requisiti diversi al sistema di distribuzione. Stabilire la curva di carico prevista, la domanda di picco, il fattore di potenza, la sequenza di avvio, il profilo armonico e le aggiunte future. Confermare le linee guida tecniche del produttore per il dazio proposto piuttosto che fare affidamento su un presupposto di servizio generico.
Le armoniche richiedono una cura particolare. Azionamenti, raddrizzatori, apparecchiature UPS e altri carichi non lineari possono modificare il carico termico di un trasformatore. La progettazione elettrica potrebbe richiedere filtri, reattori, caratteristiche progettuali adeguate del trasformatore, monitoraggio o modifiche alla disposizione di distribuzione. Queste misure dovrebbero essere valutate da ingegneri qualificati come parte dello studio completo sulla qualità dell"energia.
Il margine di rating dovrebbe riflettere un’esigenza definita. Un margine può supportare una crescita nota, condizioni ambientali elevate o un piano di affidabilità, ma la semplice scelta del trasformatore pratico più grande può creare costi inutili e un funzionamento inadeguato con carichi molto leggeri. Utilizza il modello di carico per confrontare la domanda attuale, le condizioni di picco credibili e gli scenari futuri. Quindi documentare il motivo per cui la valutazione selezionata è appropriata.
La manutenzione del trasformatore inizia con l"accesso e l"informazione. La struttura dovrebbe disporre di un modo sicuro per ispezionare l"unità, isolarla, registrare le osservazioni e rispondere alle anomalie. Gli intervalli e le attività di manutenzione devono seguire la documentazione del produttore, il servizio effettivo, l"ambiente del sito e la strategia di manutenzione del proprietario. Una cabina elettrica pulita, asciutta e ben gestita supporta entrambi i tipi di trasformatori.
Per le installazioni di trasformatori di tipo a secco, l"ispezione può concentrarsi sulla pulizia, sui segni di surriscaldamento, sui collegamenti, sui percorsi di raffreddamento, sulle vibrazioni, sulle condizioni delle superfici isolanti e sui dati di monitoraggio, ove applicabile. Per le installazioni di trasformatori immersi in olio, il piano di manutenzione riguarda anche il serbatoio e gli accessori, le guarnizioni, gli indicatori di condizione e le procedure di gestione dei liquidi relative all"unità e alle norme locali. È necessario pianificare test specifici e valutazioni delle condizioni con personale di assistenza qualificato.
Non rinviare la manutenibilità al team operativo dopo la consegna. Includere vie di accesso, modalità di sollevamento, strategia di riserva, impostazioni di protezione, monitoraggio delle connessioni, registrazioni e formazione nell"ambito del progetto. Un trasformatore installato è più facile da gestire quando le persone che lo ricevono ne conoscono le normali indicazioni, la risposta agli allarmi, la procedura di isolamento e il percorso dei contatti di servizio.
Il trasformatore si interfaccia con quadri ad alta e bassa tensione, cavi, protezione, messa a terra, controlli e potenzialmente monitoraggio remoto. Ogni interfaccia ha bisogno di chiarezza. Confermare i valori nominali di tensione, la disposizione dei terminali, le terminazioni dei cavi, i valori nominali di guasto, la disposizione di messa a terra, la logica dei relè, la misurazione, gli allarmi e i requisiti di comunicazione. Un trasformatore non è un sistema di alimentazione autonomo.

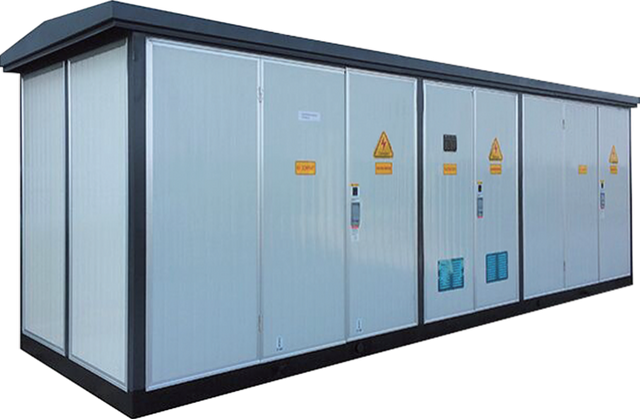

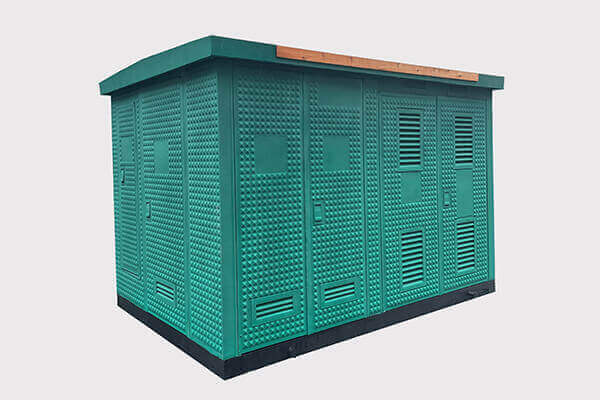

Laddove un approccio compatto o prefabbricato si adatta al sito, può semplificare alcune interfacce portando i componenti principali in un involucro coordinato. Il prodotto trasformatore prefabbricato di 4E descrive aree funzionali separate per la distribuzione ad alta tensione, il trasformatore e la distribuzione a bassa tensione. Un team di progetto dovrebbe verificare tutti i requisiti elettrici, antincendio, di accesso, ambientali e di utilità specifici del sito prima di decidere se una soluzione compatta è adatta.
Il monitoraggio dovrebbe servire ad una decisione operativa. Temperatura, carico, allarmi, stato di commutazione e altri segnali possono essere preziosi se raggiungono qualcuno che sa cosa fare. Evitare di raccogliere dati senza priorità di allarme, procedure di risposta e proprietà della manutenzione. Per le strutture critiche, il monitoraggio e la gestione delle condizioni possono ridurre le interruzioni impreviste se legate a un piano operativo chiaro.
Creare una specifica controllata che registri i requisiti elettrici e di installazione del progetto. Includere classificazione, tensioni, frequenza, disposizione dei collegamenti, impedenza, prese, tipo di isolamento o raffreddamento, perdite, condizioni ambientali, altitudine ove rilevante, custodia, posizione interna, requisiti di rumore, interfacce terminali, protezione, monitoraggio, documentazione di test, accessori, standard, imballaggio, vincoli di trasporto e supporto per la messa in servizio.
Includere i disegni delle stanze e lo schema unifilare. Indicare l"accesso per la manutenzione desiderato, il percorso di ingresso dei cavi, i vincoli di sollevamento, i requisiti delle fondazioni, le ipotesi di ventilazione, la strategia antincendio, le disposizioni di drenaggio o contenimento quando applicabili e la documentazione richiesta. Chiedere ai fornitori di elencare esclusioni e presupposti. Questo trasforma un preventivo generico in un confronto di soluzioni complete.
Utilizzare le attività di accettazione in fabbrica e in sede per verificare la configurazione consegnata. Sul posto, verificare le targhette, le condizioni fisiche, gli accessori, le modalità di collegamento, la messa a terra, le impostazioni di protezione, le condizioni della stanza, la ventilazione e le fasi di energizzazione approvate. Registrare le deviazioni e chiuderle prima dell'operazione di routine. di 4E La gamma di trasformatori può supportare le prime discussioni sul prodotto, mentre la decisione finale sul progetto dovrebbe sempre seguire il progetto elettrico approvato.
Per una sottostazione interna, la scelta migliore del trasformatore è quella che si adatta a una progettazione completa dell"edificio e del sistema di alimentazione. Le soluzioni con trasformatori a secco e immersi in olio hanno ciascuna applicazioni valide, ma la scelta deve basarsi su strategia antincendio, ventilazione, disposizione della stanza, carico di lavoro, protezione, manutenzione e valore del ciclo di vita. Utilizzare un confronto documentato, confermare i requisiti locali e specificare tempestivamente le interfacce. Questo approccio evita un falso binario e produce un"installazione che gli operatori possono mantenere in sicurezza per tutta la sua vita utile.
No. Il tipo adatto dipende dalla valutazione del rischio dell"edificio, dai requisiti locali, dal servizio del trasformatore, dalla progettazione della stanza, dalla protezione, dal piano di manutenzione e dalle preferenze del proprietario. Entrambe le opzioni richiedono un"installazione ingegnerizzata.
La sua installazione interna deve tenere conto delle considerazioni relative ai liquidi, al fuoco, al contenimento o al drenaggio, alla protezione e alla manutenzione. Le disposizioni esatte dipendono dall"unità, dal sito e dalle normative applicabili.
Le esigenze di manutenzione dipendono dal design specifico, dall"ambiente, dal carico e dalle istruzioni del produttore. Non selezionare esclusivamente da una richiesta di bassa manutenzione; rivedere le attività di ispezione e manutenzione pianificate per l"installazione effettiva.
I carichi non lineari possono aumentare lo stress termico e influenzare la qualità della tensione. Valutare lo spettro di carico e coordinare la scelta del trasformatore con la progettazione della qualità dell"energia e della distribuzione.
Includere l"ingombro del trasformatore, gli spazi liberi, i percorsi di ventilazione, l"accesso ai quadri, i percorsi dei cavi, la messa a terra, le misure antincendio, l"illuminazione, il drenaggio o il contenimento ove applicabile, uno spazio di lavoro sicuro e un percorso per l"installazione e la sostituzione.
Potrebbe essere possibile quando la configurazione del prodotto e le condizioni dell"edificio sono adeguate, ma il progetto deve verificare dimensioni, ventilazione, strategia antincendio, interfacce elettriche, accesso e tutti i codici applicabili prima dell"approvazione.
