La scelta di un trasformatore di distribuzione per un impianto industriale è una decisione di progettazione del sistema, non un confronto tra cataloghi. Il trasformatore deve fornire il carico operativo reale adattandosi alla tensione del sito, all"ambiente di installazione, alla disposizione di protezione, alle ipotesi di guasto, al modello di manutenzione e al piano di espansione. Un"unità sovradimensionata può aumentare i costi e funzionare in modo inefficiente con carichi molto leggeri; un"unità sottodimensionata o non adeguatamente abbinata può limitare la produzione, creare cadute di tensione inaccettabili o ridurre la durata dell"apparecchiatura. Questa guida offre ai proprietari delle strutture, agli ingegneri e ai team di approvvigionamento un metodo disciplinato per trasformare le informazioni sul carico in specifiche difendibili del trasformatore.
Inizia con dati di carico misurati o ben documentati, tra cui domanda, diversità, avviamento del motore, armoniche e crescita pianificata.
Selezionare i kVA dal profilo operativo effettivo della struttura, non semplicemente aggiungendo tutti i valori nominali riportati sulla targa.
Confermare le tensioni primarie e secondarie, il gruppo vettoriale, l"impedenza, la disposizione del neutro e il coordinamento protettivo come sistema completo.
Abbina il tipo di trasformatore e l"involucro alla posizione interna o esterna, alla strategia antincendio, all"esposizione ambientale, allo spazio e alla capacità di manutenzione.
Confronta le conseguenze del ciclo di vita come perdite energetiche, rischio di tempi di inattività, accesso e servizio invece di concentrarti solo sul prezzo di acquisto.
Un sito industriale raramente ha un carico costante. Potrebbe avere motori che si avviano in tempi diversi, azionamenti a velocità variabile, apparecchiature di saldatura, riscaldamento di processo, compressori, pompe, illuminazione, carichi di controllo, carica di batterie e future apparecchiature di produzione. Un utile processo di selezione inizia con la creazione di un programma di carico che registra la potenza nominale dell"apparecchiatura, la normale domanda operativa, la simultaneità prevista, le ore di funzionamento, il fattore di potenza ove noto, il comportamento di avviamento del motore, il contributo armonico e le aggiunte pianificate.
I totali di targa da soli possono essere fuorvianti. Alcuni carichi funzionano solo occasionalmente, mentre altri funzionano continuamente. Un impianto con diversi motori di grandi dimensioni può avere una domanda costante modesta ma eventi di avviamento impegnativi. Una struttura con carichi elettronici di potenza potrebbe richiedere un"attenzione particolare agli effetti armonici e alle prestazioni termiche. Una buona valutazione del carico utilizza i dati degli intervalli misurati quando il sito esiste già; per un nuovo sito, utilizza informazioni sulla progettazione del processo e ipotesi prudenti e documentate che possono essere riviste al momento della messa in servizio.
Il calcolo può essere espresso in testo semplice come: kVA del trasformatore = kW collegati × fattore di domanda / (fattore di potenza × fattore di carico pianificato). Si tratta di un rapporto di progettazione, non sostitutivo di uno studio di ingegneria. Il fattore di domanda, il fattore di potenza e il fattore di carico pianificato devono essere scelti dal profilo effettivo della struttura. Il valore preliminare risultante dovrebbe quindi essere testato rispetto all"avviamento del motore, alle armoniche, alle condizioni ambientali, alla ridondanza richiesta e alla futura crescita del carico.
Separare il carico della struttura in gruppi che si comportano diversamente. Carico di processo di base, carico di processo intermittente, carichi di motori, carichi non lineari, carichi essenziali, servizi di costruzione e carichi futuri spesso meritano righe separate. Identificare le condizioni di produzione che creano la più alta domanda simultanea. Una media dei turni di inattività può essere utile per la pianificazione energetica, ma non dovrebbe determinare la dimensione del trasformatore per un intero turno di produzione.
Rivolgi domande pratiche ai team operativi. Quali motori si avviano lungo la linea e quali utilizzano avviatori statici o azionamenti? Gli avviamenti possono essere sequenziati? Un forno o un compressore vanno in ciclo con un altro carico importante? Una grande futura linea di produzione è già approvata? Si prevede che la struttura crescerà attraverso un secondo trasformatore o una singola unità più grande? Queste risposte sono più preziose di una percentuale arbitraria di capacità inutilizzata.
Considerare anche il modo in cui la fornitura del servizio pubblico e il sistema a valle rispondono alle variazioni di carico. Il calo di tensione durante l"avvio, il livello di guasto disponibile, le impostazioni del dispositivo di protezione e la lunghezza dei cavi influenzano il funzionamento accettabile di un trasformatore nominalmente adeguato. La scelta del trasformatore dovrebbe essere coordinata con quadri elettrici, conduttori, protezione, messa a terra e mitigazione della qualità dell"energia invece di essere trattata come un acquisto isolato.
Una volta identificata una valutazione preliminare, tradurla in una specifica elettrica completa. La tensione primaria deve corrispondere all"alimentazione disponibile. La tensione secondaria deve corrispondere al sistema di utilizzo e all"apparecchiatura. Possono avere importanza la frequenza, la disposizione delle fasi, i requisiti delle prese, il gruppo vettoriale, la configurazione del neutro, l"impedenza, il livello di isolamento e la disposizione dei collegamenti. I valori corretti non sono universali; seguono la rete locale, la progettazione della distribuzione dell"impianto e i requisiti delle apparecchiature.
L"impedenza del trasformatore è un buon esempio. Influisce sulla regolazione della tensione e sul comportamento in cortocircuito, quindi influisce sia sul normale funzionamento che sul coordinamento dei dispositivi di protezione. Cambiare l"impedenza per risolvere un problema può crearne un altro. Allo stesso modo, una disposizione neutra influenza la progettazione della messa a terra e della protezione. Queste scelte dovrebbero essere riviste dall"ingegnere elettrico responsabile con i dati del sistema attuale piuttosto che copiati da un progetto precedente.
Elemento di selezione | Domanda da risolvere | Perché è importante | Prove da conservare |
|---|---|---|---|
Valutazione e caricamento | Qual è il picco della domanda, il ciclo di lavoro e il caso di espansione? | Determina il margine termico e la capacità utilizzabile | Programmazione del carico e ipotesi |
Tensione primaria e secondaria | Cosa è disponibile a monte e cosa è necessario a valle? | Previene interfacce di apparecchiature incompatibili | Schema unifilare e dati di utenza |
Impedenza e servizio di guasto | In che modo il trasformatore influirà sulle prestazioni della corrente di guasto e della tensione? | Supporta il coordinamento e le valutazioni delle apparecchiature | Studio del cortocircuito e della protezione |
Disposizione avvolgimento e neutro | Quale schema di messa a terra e distribuzione viene utilizzato? | Influisce sulla protezione e sul funzionamento a valle | Progettazione di messa a terra e protezione |
Perdite ed efficienza | Quante ore e con quale carico funzionerà? | Influisce sui costi operativi durante la vita dell"asset | Dati di perdita e profilo di carico |
Ambiente e installazione | Sito interno, esterno, corrosivo, caldo, polveroso o limitato? | Determina il tipo, la custodia, gli spazi liberi e la manutenzione | Rilievo del sito e disegno di installazione |
La scelta del trasformatore di distribuzione è strettamente legata al luogo in cui vivrà l"unità. Una sala elettrica interna può dare priorità alla strategia antincendio, alla ventilazione, all"accesso, al rumore, allo spazio libero e alle interfacce dell"edificio. Un"installazione esterna può dare priorità alla protezione dagli agenti atmosferici, all"intervallo di temperatura, alla contaminazione, alla sicurezza, alla corrosione e all"accesso manutenibile. Un sito industriale compatto può favorire un approccio integrato che riduca le interfacce sul campo, mentre un sito più grande può richiedere apparecchiature separate per adattarsi alla ridondanza o all"espansione graduale.

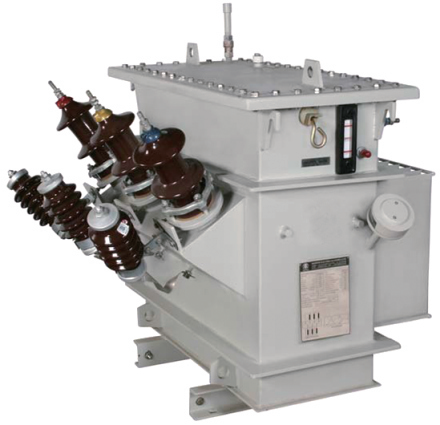

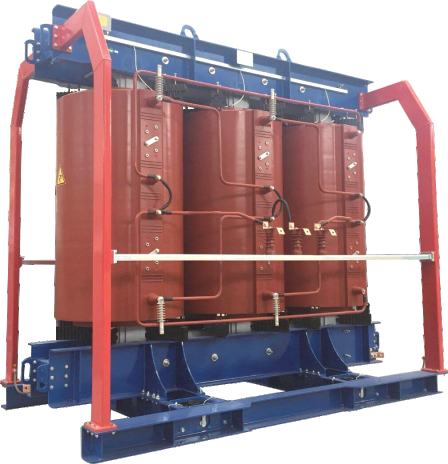

I termini "tipo secco" e "immerso in olio" non dovrebbero essere usati come abbreviazione di buono e cattivo. Entrambi possono essere appropriati nella giusta applicazione. I progetti a secco vengono spesso presi in considerazione quando sono importanti l"installazione interna, le considerazioni sul fuoco o i requisiti ridotti di gestione dei fluidi. I progetti immersi nell"olio possono rappresentare una soluzione efficace laddove l"installazione, il contenimento, la manutenzione e le considerazioni ambientali siano adeguatamente affrontate. La scelta finale dovrebbe basarsi sulla valutazione del rischio e sui requisiti del sito, non su una preferenza generica.
Per i siti che beneficiano della distribuzione compattata, la soluzione di trasformatore prefabbricato di 4E descrive una disposizione che integra apparecchiature ad alta tensione, un trasformatore e apparecchiature a bassa tensione in compartimenti funzionali. Un team di progetto dovrebbe comunque verificare che i requisiti di tensione, protezione, custodia, ambiente e accesso siano soddisfatti prima di selezionare una soluzione confezionata.
Il comportamento del motore spesso modifica i requisiti pratici del trasformatore. Un avviamento intenso del motore può causare un calo temporaneo di tensione che influisce su altri carichi, controlli e stabilità del processo. La gravità dipende dal metodo di avviamento del motore, dall"impedenza del sistema, dalle caratteristiche del trasformatore, dalla posa del cavo e dal carico simultaneo. Una struttura può ridurre il problema sequenziando gli avviamenti, utilizzando apparecchiature di avviamento adeguate, rivedendo l"architettura di distribuzione o selezionando una specifica del trasformatore adatta al servizio. La risposta dovrebbe arrivare da uno studio, non da una regola empirica.
Anche i carichi non lineari meritano attenzione. Azionamenti a velocità variabile, raddrizzatori, sistemi UPS, apparecchiature di saldatura e alcuni carichi elettronici possono introdurre corrente armonica. Le armoniche possono aumentare il riscaldamento e influenzare la forma d"onda della tensione. Il gruppo di progettazione dovrebbe quantificare il probabile spettro di carico, confermare le linee guida del produttore del trasformatore per il servizio previsto e coordinare la mitigazione con la progettazione della distribuzione. Non è sufficiente presumere che un valore nominale in kVA copra ogni forma d"onda.
La correzione del fattore di potenza può alterare il profilo di corrente e di domanda, ma dovrebbe essere progettata tenendo presente le armoniche dell"impianto e il comportamento di commutazione. Trattare la qualità dell"energia come parte del modello di carico fin dall"inizio. È molto più semplice riservare spazio, definire punti di monitoraggio e coordinare le apparecchiature in fase di progettazione piuttosto che adattarle per risolvere un problema operativo distruttivo.
La continuità del servizio desiderata può portare a una soluzione diversa rispetto al semplice dimensionamento del carico di punta. Un sito con una finestra di spegnimento tollerabile può accettare un trasformatore con manutenzione pianificata. Una struttura con un processo critico può necessitare di sezionalizzazione, di una strategia di riserva, di un secondo trasformatore o di una fornitura dedicata per i carichi essenziali. La ridondanza è una decisione aziendale supportata dall"analisi elettrica: dipende dal costo dei tempi di inattività, dalla capacità di ridurre il carico, dai tempi di riparazione e dalla natura del processo.
La crescita dovrebbe essere espressa come scenari specifici. Invece di aggiungere un margine arbitrario, elencare i carichi di espansione approvati, i relativi tempi e il loro comportamento elettrico. Confronta opzioni come l"installazione immediata di un trasformatore più grande, la disponibilità di spazio fisico ed elettrico per un secondo trasformatore o l"utilizzo di una disposizione modulare. Includere implicazioni di commutazione, protezione, cablaggio, civile e controllo. Il costo iniziale più basso può diventare costoso se la successiva espansione richiede una chiusura e una ricostruzione importanti.
Il prezzo di acquisto è solo una parte della proprietà del trasformatore. Esaminare le perdite a vuoto e a carico, il profilo di carico previsto, la manutenzione, l"installazione di opere civili, le esigenze di recinzione, le misure antincendio o di contenimento, l"accesso, la strategia di riserva, il supporto del servizio, il monitoraggio e l"esposizione ai tempi di inattività. Un"unità con un prezzo di acquisto inferiore ma con perdite maggiori può essere più costosa per un lungo periodo di funzionamento. Al contrario, una scelta insolitamente con poche perdite potrebbe non fornire valore se non è dimensionata correttamente per il compito.
Richiedi ai fornitori dati comparabili sulla stessa base: classificazione, tensione, impedenza, progettazione di raffreddamento o isolamento, perdite specificate, accessori, custodia, documentazione di test, ambito di fornitura ed esclusioni. Un confronto diventa inattendibile quando un preventivo comprende interfacce o accessori di protezione che un altro esclude. I team tecnici e commerciali dovrebbero utilizzare un foglio di confronto controllato in modo che le deviazioni siano visibili.
La gamma di trasformatori di 4E può essere un punto di partenza per discutere le configurazioni di trasformatori e sottostazioni compatte. La specifica finale dovrebbe essere verificata rispetto allo schema unifilare del progetto e al servizio effettivo della struttura.
Una forte richiesta di preventivo indica ai potenziali fornitori cosa deve fare il trasformatore e come verrà dimostrata la conformità. Includere la classificazione elettrica e le tensioni, la frequenza, il tipo di installazione, le condizioni ambientali e del sito, le prese richieste, le aspettative di impedenza, la disposizione dell"avvolgimento e del neutro, i requisiti di isolamento o raffreddamento, le esigenze della custodia, gli accessori, il monitoraggio, i terminali, i requisiti di test, la documentazione, l"imballaggio, il supporto per la messa in servizio e gli standard applicabili o le specifiche del cliente.
Indicare le interfacce. Identificare i collegamenti via cavo o bus in entrata e in uscita, i limiti di spazio, il percorso di sollevamento, la fondazione o il plinto, il punto di messa a terra, i dispositivi di protezione, le esigenze di monitoraggio remoto e le autorizzazioni per la manutenzione. Condividi lo schema unifilare corrente e i dati del sito nell"ambito del processo di controllo dei documenti del progetto. L"ambiguità in fase di preventivo solitamente si ripresenta come variazione, ritardo o modifica del campo.
Dovrebbero essere pianificati anche i test di accettazione in fabbrica e l"accettazione in sito. La documentazione di fabbrica dovrebbe identificare la configurazione fornita e dimostrare i test concordati. Sul posto, l"ispezione dovrebbe confermare che l"unità consegnata, gli accessori, i collegamenti, le impostazioni di protezione, la messa a terra e le condizioni di installazione corrispondano al progetto. L"energizzazione dovrebbe seguire le procedure approvate dal progetto e le norme di sicurezza.
Il miglior trasformatore di distribuzione è quello che si adatta al carico reale dell"impianto, all"architettura del sistema, all"ambiente, all"obiettivo di affidabilità e al piano futuro. Inizia con ipotesi di carico misurato o difendibile, quindi coordina la classificazione, la tensione, l"impedenza, la protezione, il tipo di installazione e le implicazioni del ciclo di vita. Evitate una decisione puramente guidata dal catalogo. Quando il trasformatore viene specificato come parte del sistema di distribuzione dell"energia industriale, l"approvvigionamento diventa più chiaro e la messa in servizio diventa più prevedibile.
Iniziare con un programma di carico, applicare ipotesi giustificate di domanda e diversità, tenere conto del fattore di potenza, quindi testare il risultato preliminare rispetto al servizio iniziale, alle armoniche, alle condizioni ambientali e alla crescita pianificata. Far rivedere la selezione finale con lo studio del sistema della struttura.
Aggiungi capacità per carichi futuri definiti, incertezze che non possono ancora essere risolte o una strategia di affidabilità. Un margine arbitrario può aumentare i costi senza risolvere l"effettiva necessità di espansione o continuità.
No. Le targhette non mostrano il funzionamento simultaneo, la sequenza di avviamento del motore, il servizio operativo, il contenuto armonico o la crescita futura. Questi fattori possono modificare materialmente la selezione.
I progetti di tipo a secco sono spesso presi in considerazione per siti interni o dove la strategia antincendio, la gestione dei fluidi e le condizioni di manutenzione li rendono idonei. La scelta deve comunque considerare carico, ventilazione, ambiente, rumore, accesso e requisiti di progetto.
L"impedenza influisce sia sul comportamento della tensione sotto carico che sulla corrente di guasto disponibile. Deve coordinarsi con i requisiti di protezione, conduttori, quadri e avviamento del motore della struttura.
Fornire lo schema unifilare, le tensioni primarie e secondarie, il target nominale, l"ambiente di installazione, il profilo di carico, le informazioni sulla protezione, gli accessori richiesti, gli standard, i vincoli del sito e le ipotesi di espansione futura. Ciò aiuta i fornitori a restituire proposte tecnicamente comparabili.
