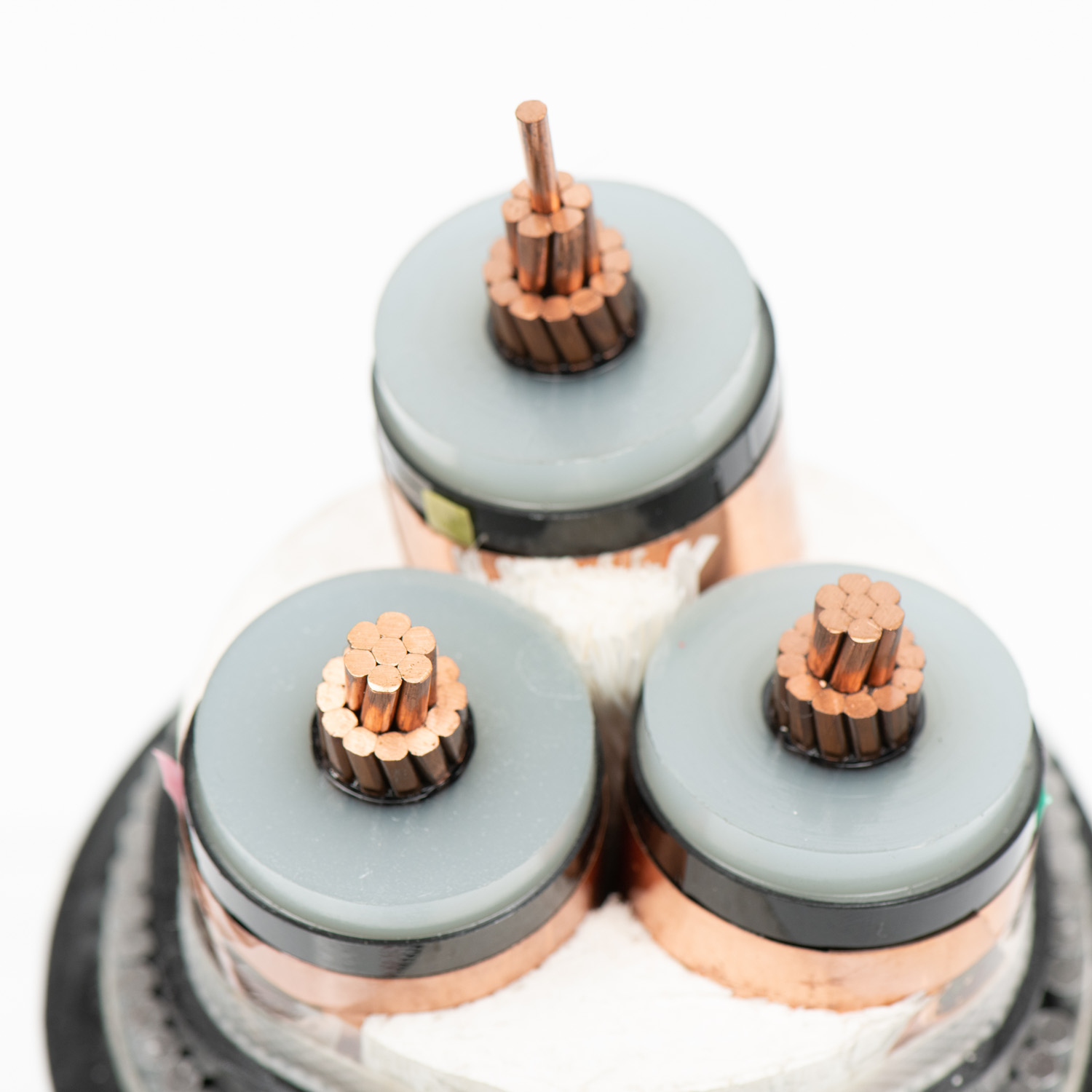

Un cavo di alimentazione che si adatta alla tensione etichettata potrebbe comunque non essere adatto allo scopo. La corrente di carico, la struttura del conduttore, lo spazio di instradamento, il metodo di installazione e l'esposizione ambientale possono modificare ciò che il cavo deve gestire in sicurezza. Per progetti con lunghezze non standard, percorsi interni fissi, spazi di installazione ristretti o requisiti specifici dei conduttori, i cavi di alimentazione personalizzati aiutano a trasformare un requisito elettrico generale in una specifica di cavo costruibile. La chiave è sapere quali dettagli influiscono sulle prestazioni, dove le opzioni standard non sono sufficienti e come definire il cavo prima dell'inizio dell'approvvigionamento.
I cavi standard funzionano bene quando le condizioni del progetto sono semplici. Un tipico circuito interno, un percorso cavo corto, un carico di corrente noto e un metodo di installazione comune potrebbero non richiedere una progettazione speciale. I problemi iniziano quando uno o più requisiti del progetto escono dal consueto intervallo del catalogo. In questi casi, i cavi di alimentazione personalizzati possono aiutare ad abbinare la struttura del cavo all"installazione effettiva invece di costringere il progetto ad adattarsi a un"opzione di stock limitata.
La personalizzazione potrebbe essere necessaria quando il progetto prevede una tensione nominale specifica, dimensioni insolite dei conduttori, un numero speciale di conduttori o una lunghezza di installazione non standard. Spazi di instradamento ristretti, cablaggi interni fissi, canaline per cavi, passerelle, stazioni di commutazione, percorsi sotterranei protetti e sistemi di distribuzione industriale possono tutti influenzare la scelta dei cavi. Alcuni progetti richiedono inoltre stampe personalizzate, lunghezze specifiche dei tamburi, documentazione di esportazione, rapporti di test o piani di consegna basati sul progetto. Questi dettagli possono sembrare secondari durante le prime fasi dell"approvvigionamento, ma spesso determinano se il cavo può essere installato senza problemi e accettato in loco.
Il mercato offre solitamente molti prodotti via cavo. Il rischio maggiore è scegliere un cavo che appare abbastanza vicino ma che non corrisponde pienamente alle condizioni di progettazione. Un conduttore sottodimensionato può aumentare il calore e la caduta di tensione, mentre la struttura errata del conduttore può rendere difficile l"instradamento o la terminazione. Una guaina accettabile in un luogo interno protetto potrebbe non essere adatta per un percorso più difficile.
Molti errori nella selezione dei cavi derivano da informazioni incomplete piuttosto che da una scarsa disponibilità del prodotto. Un acquirente può richiedere un "cavo di alimentazione da 0,6/1 kV" senza indicare il carico corrente, il numero di nuclei, il metodo di installazione o se il cavo verrà eseguito in un tubo, in aria, in un vassoio o in un percorso sotterraneo protetto. I cavi di alimentazione personalizzati sono preziosi perché il processo di specifica impone la conferma di tali dettagli prima della produzione. Ciò riduce la possibilità di ritardi, rilavorazioni o cavi che soddisfano i requisiti della targa ma non soddisfano l"applicazione reale.
La tensione nominale deve essere confermata prima della struttura del conduttore, della scelta della guaina o del conteggio dei conduttori. Influisce sul sistema di isolamento, sullo spessore dell"isolamento, sulla tensione di prova, sul limite operativo sicuro e sugli standard utilizzati per valutare il cavo. Quando la tensione viene trattata come un"etichetta allentata, il resto delle specifiche diventa inaffidabile. Un cavo accettabile per un"applicazione a bassa tensione potrebbe non essere appropriato per un"altra installazione con isolamento, test o aspettative normative diverse.
Per molti progetti di distribuzione edile, commerciale e industriale, 0,6/1 kV è un intervallo comune di bassa tensione. Il cavo piatto di East Energy è un cavo piatto per interni in rame solido da 0,6/1 kV per una trasmissione elettrica stabile, con requisiti di compatibilità come IEC 60227, VDE 0281 e BS 6500. Il cavo NYY di East Energy è anche posizionato come cavo di alimentazione con isolamento in PVC e guaina in PVC da 0,6/1 kV per installazioni fisse in ambienti industriali, commerciali e residenziali.
La stessa tensione nominale non rende questi due cavi intercambiabili. Il cavo piatto è sagomato per un cablaggio fisso salvaspazio, mentre il cavo NYY ha una struttura rotonda multistrato con più opzioni di nucleo e conduttore. Una buona specifica per i cavi di alimentazione personalizzati inizia con la tensione, quindi restringe la struttura in base al carico, al percorso, alla flessibilità e all'esposizione del sito.
Il titolo di un cavo può essere fuorviante se non vengono esaminati la descrizione, la costruzione e i limiti di applicazione. Il cavo piatto da 0,6/1 kV di East Energy è adatto principalmente al cablaggio fisso per interni, con l"uso sotterraneo limitato a condotti o manicotti protetti dove è disponibile una protezione meccanica aggiuntiva. Ciò lo rende un utile esempio cautelativo per gli acquirenti che fanno troppo affidamento sul nome di un prodotto.
Questo esempio mostra perché la scelta del cavo non dovrebbe mai basarsi su una singola frase. Prima di scegliere i cavi di alimentazione personalizzati, l"acquirente deve verificare se l"installazione è interna, esterna, esposta, nascosta, interrata, protetta o posizionata vicino a rischi meccanici. Un cavo può avere la tensione nominale corretta e tuttavia non essere compatibile con l"ambiente. L"approccio più sicuro è quello di far corrispondere la destinazione d"uso del cavo con il percorso reale prima di finalizzare l"ordine.
Opzione cavo | Valutazione della tensione | Tipo di conduttore | Installazione ottimale | Attenzione fondamentale |
Cavo piatto in rame massiccio | 0.6/1KV | Rame massiccio | Cablaggio interno fisso, pannelli di controllo, spazi di instradamento ristretti | Non per uso esterno esposto a meno che non venga selezionato un cavo adatto diverso |
Cavo di alimentazione NYY isolato in PVC | 0.6/1KV | Rame solido o intrecciato | Uso fisso industriale, commerciale, residenziale, in condotte e sotterraneo protetto | Potrebbe essere necessaria una protezione aggiuntiva laddove il rischio di danni meccanici è elevato |
I requisiti di conduzione non riguardano solo l"utilizzo del rame. Anche la struttura del conduttore è importante perché il rame solido e quello intrecciato si comportano diversamente durante l"installazione e il funzionamento. Il rame solido è un"opzione pratica per il cablaggio fisso in cui sono importanti terminazione stabile, rigidità meccanica e instradamento semplice. Spesso è più semplice terminare in modo pulito in luoghi interni controllati, soprattutto quando non si prevede che il cavo si muova dopo l"installazione.
Il rame intrecciato è più adatto quando è richiesta flessibilità di instradamento. Più trefoli più piccoli consentono al conduttore di piegarsi più facilmente, il che può essere utile in canaline per cavi, locali tecnici, percorsi industriali e installazioni con curve più complesse. Il cavo piatto di East Energy utilizza un conduttore in rame solido, mentre il cavo NYY offre opzioni in rame sia solido che intrecciato.
La dimensione del conduttore controlla molto più dello spessore visibile di un cavo. L"area della sezione trasversale influisce sulla capacità di trasporto di corrente, sulla resistenza, sull"aumento di calore, sulla caduta di tensione e sull"affidabilità a lungo termine. Se il conduttore è troppo piccolo, il cavo potrebbe funzionare a una temperatura non sicura o fornire una scarsa stabilità della tensione per un lungo periodo. Il sovradimensionamento senza motivo può anche aumentare i costi, il peso, la difficoltà di piegatura e i tempi di installazione.
Una corretta richiesta di cavi di alimentazione personalizzati dovrebbe includere la dimensione del conduttore richiesta o le informazioni sul carico necessarie per esaminarla. I dettagli utili includono il carico corrente, la lunghezza del circuito, il metodo di installazione, la temperatura ambiente, le condizioni di raggruppamento e se il cavo verrà installato in tubazioni, aria, passerella o protezione sotterranea. I valori di corrente possono differire a seconda delle condizioni di installazione del tubo e dell"aria, quindi la stessa dimensione del conduttore non deve essere giudicata senza il contesto di installazione.
Il conteggio dei nuclei segue la progettazione dell"impianto elettrico. Un cavo a 2 conduttori può essere utilizzato per semplici circuiti monofase, mentre possono essere necessarie configurazioni a 3, 4 o 5 conduttori quando le disposizioni di fase, neutro e conduttore di protezione sono più complesse. I cavi di alimentazione multicore possono semplificare l"instradamento raggruppando i conduttori all"interno di un"unica guaina. Allo stesso tempo, il numero dei conduttori influisce sul diametro, sul peso, sullo spazio delle terminazioni e sui requisiti di piegatura del cavo.
La gamma di cavi NYY comprende configurazioni da 1 a 5 core, offrendo ai progettisti opzioni per diversi layout di distribuzione dell"alimentazione fissa. È possibile prendere in considerazione un cavo unipolare laddove corrente elevata, percorso di fase separato o progettazione dell"installazione richiedono conduttori indipendenti. Un cavo a 3 o 4 conduttori può essere adatto alla distribuzione trifase compatta, mentre un"opzione a 5 conduttori può aiutare laddove le esigenze del conduttore neutro e di protezione sono integrate.
La chiave è non aggiungere nuclei "per ogni evenienza". Ogni nucleo dovrebbe corrispondere ad una reale funzione elettrica e ad un piano di terminazione. I cavi di alimentazione personalizzati devono inoltre lasciare spazio sufficiente per la corretta trazione, piegatura, selezione del pressacavo e connessione del pannello. Quando il conteggio dei conduttori viene coordinato in anticipo, il cavo è più facile da installare e meno probabile che crei conflitti di spazio imprevisti sul posto.
I materiali isolanti e di guaina devono riflettere l"ambiente operativo e il livello di protezione richiesto. Il PVC è ampiamente utilizzato nelle installazioni fisse a bassa tensione perché offre un pratico isolamento elettrico, resistenza all"umidità, protezione meccanica generale ed efficienza in termini di costi. Per molti edifici commerciali, complessi residenziali, impianti industriali e sistemi di distribuzione interni, i cavi isolati in PVC possono essere una scelta adeguata quando le condizioni del sito rientrano nei limiti nominali del cavo. La decisione finale dovrebbe comunque basarsi su standard, temperatura, percorso di installazione e requisiti di sicurezza.
Il cavo di alimentazione NYY di East Energy utilizza un conduttore in rame, isolamento in PVC, riempimento in PVC e una guaina esterna in PVC. Questa costruzione è adatta alle installazioni fisse in ambienti industriali, commerciali e residenziali in cui la distribuzione dell"alimentazione a bassa tensione richiede un equilibrio pratico tra prestazioni di isolamento, durata ed efficienza di installazione. È un utile esempio di struttura di cavo convenzionale che supporta un"installazione stabile senza inutili complessità.
I cavi di alimentazione personalizzati non richiedono sempre materiali esotici. In molti progetti, la scelta migliore è una struttura convenzionale ben abbinata con la tensione, le dimensioni del conduttore, il numero di nuclei e la guaina corretti. L’obiettivo non è rendere il cavo più avanzato sulla carta. Una buona specifica rende il cavo appropriato per il sito reale.
Un percorso via cavo dovrebbe essere descritto nel modo più preciso possibile. "Interno" potrebbe significare un pannello, un condotto, un portacavi, una cabina elettrica o un"area di produzione con calore e vibrazioni. "Sotterraneo" potrebbe significare un condotto protetto, un percorso sotterraneo a basso rischio, una trincea per cavi o un percorso esposto a pressione e impatto. Ogni condizione cambia la quantità di protezione meccanica e ambientale di cui il cavo ha bisogno.
Le applicazioni dei cavi NYY possono includere installazioni interne, canaline per cavi, impianti industriali, stazioni di commutazione e percorsi sotterranei dove il rischio di danni meccanici è basso. Le aree ad alto rischio potrebbero richiedere una protezione meccanica aggiuntiva. Questa distinzione è importante perché non tutte le tratte sotterranee presentano lo stesso livello di rischio.
I cavi di alimentazione personalizzati dovrebbero pertanto essere specificati in tutto il sito, non solo attorno al circuito. In un percorso interno protetto, il comportamento del conduttore e lo spazio possono rappresentare le preoccupazioni principali. In uno stabilimento industriale, il calore, lo stress meccanico, le sostanze chimiche e la movimentazione dell"installazione possono avere un peso maggiore. Per un percorso sotterraneo protetto, l"acquirente deve verificare se sono necessari condotti, manicotti, armature o altre protezioni meccaniche prima della produzione.
● Cablaggio fisso per interni: verificare la rigidità del conduttore, la tensione nominale, lo spazio di instradamento e il metodo di terminazione.
● Canali o passerelle per cavi: verificare raggio di curvatura, idoneità della guaina, temperatura di installazione e condizioni di tiro.
● Percorso sotterraneo protetto: confermare l'esposizione all'umidità, il rischio meccanico, la protezione del condotto o del manicotto e i requisiti di ispezione.
● Impianto industriale: rivedere la corrente di carico, il calore, l'esposizione chimica, le vibrazioni e i possibili punti di impatto.
I cavi di alimentazione personalizzati sono particolarmente utili quando un cavo standard non può soddisfare pienamente la tensione nominale, la struttura del conduttore, il percorso di installazione o le esigenze di documentazione del progetto. Una specifica affidabile inizia con la tensione, quindi passa al carico di corrente, alle dimensioni del conduttore, al numero di nuclei, all"isolamento, alla guaina e al livello di protezione. East Energy Electrical Engineering Co., Ltd. supporta questo pratico processo di selezione con opzioni di cavi come cavi piatti in rame solido per cablaggi interni fissi e cavi isolati in PVC NYY per una più ampia distribuzione a bassa tensione, aiutando i progetti a ridurre i rischi di disadattamento e a migliorare l"efficienza dell"installazione.
R: I cavi di alimentazione personalizzati sono progettati in base a requisiti specifici di tensione, corrente, conduttore, isolamento, guaina e installazione invece di fare affidamento solo sulle specifiche del catalogo standard.
R: Un cavo di alimentazione personalizzato è utile quando le opzioni standard non possono corrispondere alla tensione nominale, alle dimensioni dei conduttori, al numero di conduttori, alla lunghezza del percorso, al livello di protezione o alla documentazione di progetto richiesti.
R: La dimensione del conduttore influenza la capacità di trasporto di corrente, la resistenza, l"aumento di calore e la caduta di tensione. La giusta dimensione dovrebbe seguire il carico, la lunghezza del percorso e il metodo di installazione.
R: Il rame solido funziona bene per cablaggi fissi e terminazioni stabili, mentre il rame flessibile offre una migliore flessibilità per percorsi con curve, esigenze di movimentazione o percorsi di installazione più stretti.
R: Sì, ma l"uso sotterraneo dipende dall"esposizione all"umidità, dal rischio meccanico, dalla protezione del condotto, dal materiale della guaina e dagli standard di progetto. La sepoltura diretta può richiedere una protezione aggiuntiva.
R: Gli acquirenti devono fornire la tensione nominale, il carico di corrente o le dimensioni del conduttore, il numero di nuclei, il tipo di conduttore, l"isolamento, la guaina, l"ambiente di installazione, gli standard, la quantità e la lunghezza del tamburo.
