Una fabbrica di accessori per cavi dovrebbe scegliere le apparecchiature di prova in base ai rischi del prodotto e alle dichiarazioni di rilascio, non da una generica lista di controllo di laboratorio. L"attrezzatura necessaria per assemblare un kit di connettori a bassa tensione è diversa dall"attrezzatura necessaria per verificare le terminazioni di media tensione o i giunti ad alta tensione. Eppure ogni fabbrica seria condivide lo stesso obiettivo: deve identificare i materiali, controllare le dimensioni critiche e le fasi di assemblaggio, individuare i prodotti inaccettabili prima della spedizione e conservare registrazioni credibili. Questa guida separa gli strati essenziali delle apparecchiature di prova degli accessori dei cavi in modo che un produttore possa investire in capacità utili senza confondere strumenti costosi con un sistema di qualità efficace.
Iniziare con le specifiche del prodotto, l"interfaccia del cavo, la classe di tensione e i criteri di accettazione del cliente; determinano il piano di test.
Sviluppa capacità a strati: ispezione in entrata, controllo in-process, controlli finali o di routine, supporto allo sviluppo e accesso a test di qualificazione specialistici.
Prestare la stessa attenzione alle apparecchiature di prova, alla calibrazione, alla sicurezza e alle registrazioni quanto allo strumento di prova stesso.
Non utilizzare un controllo elettrico finale come sostituto del controllo dell"identità del materiale, delle dimensioni, della pulizia o della sequenza di assemblaggio.
L"esternalizzazione dei test specialistici può essere sensata, ma la responsabilità delle prove del prodotto rimane del produttore.
Gli accessori per cavi funzionano nel collegamento tra cavo e apparecchiatura o tra sezioni di cavo. A seconda del prodotto, devono mantenere la continuità elettrica, le prestazioni di isolamento, la continuità dello schermo o della terra, il controllo sul campo, la tenuta e l"integrità meccanica. I controlli di una fabbrica dovrebbero quindi rispondere a tre domande distinte.
Innanzitutto, i materiali in entrata e i componenti acquistati sono articoli corretti e approvati? In secondo luogo, la produzione ha creato la geometria e le condizioni di assemblaggio previste? In terzo luogo, il prodotto finito soddisfa i criteri di rilascio definiti? Le prime due domande riguardano spesso il modo in cui si possono fermare i guasti prevenibili. Un laboratorio che esegue solo un test finale potrebbe non notare la sostituzione del fornitore, un corpo stampato danneggiato, un connettore sbagliato, un kit incompleto o un orientamento di assemblaggio errato che ha creato il rischio.
L'ambito del test deve seguire il prodotto. Gli accessori per cavi 4E comprendono prodotti a media tensione nella gamma da 6 kV a 35 kV e accessori ad alta tensione per 66 kV e oltre. Tali categorie di prodotti non possono ragionevolmente condividere un unico presupposto di test universale. Il piano dei test, le disposizioni di sicurezza, le attrezzature e il percorso di qualificazione esterna dovrebbero essere esaminati separatamente per ciascuna famiglia rilasciata.
L"ispezione in entrata impedisce a una fabbrica di introdurre problemi di qualità in ogni unità. Si inizia con l"identificazione: numero di parte, revisione, approvazione del fornitore, numero di lotto, quantità, condizione e requisiti di stoccaggio. La profondità dell"ispezione dovrebbe riflettere il ruolo del componente. Un corpo isolante stampato, un componente di controllo della sollecitazione, un connettore, una parte di tenuta o un elemento di schermo conduttivo critico meritano un metodo di verifica definito. I materiali di consumo semplici possono richiedere il controllo dell"identità e della durata di conservazione piuttosto che un test complesso.
Le attrezzature essenziali per l"ispezione in entrata includono comunemente strumenti dimensionali calibrati, calibri adeguati, ausili per l"ispezione visiva, bilance quando la quantità di materiale o il peso del kit sono importanti, strumenti di etichettatura o codice a barre e stoccaggio protetto per la conservazione dei campioni. L"esatto campo di misura e la risoluzione devono essere selezionati dai disegni e dalle tolleranze. L"acquisto di un dispositivo ad alta risoluzione senza un metodo per posizionare la parte flessibile in modo coerente non crea una misurazione affidabile.
Anche la condizione del materiale è un input di test. I componenti elastomerici possono essere danneggiati da una cattiva manipolazione, contaminazione o deformazione. Adesivi, mastici, materiali per la pulizia e alcuni composti possono avere durata di conservazione o limiti ambientali. Stabilire un sistema di stato che separi il materiale accettato, rifiutato, in sospeso e non ancora ispezionato. È poco costoso rispetto a una richiesta sul campo e offre agli auditor un percorso visibile dal lotto consegnato al kit finito.
Il controllo in-process dovrebbe verificare ciò che non può più essere visto o corretto in seguito. Per una terminazione o un giunto, ciò potrebbe includere l"orientamento del componente, la profondità di inserimento, la posizione di una parte di controllo della sollecitazione, l"installazione del connettore, l"impostazione della coppia o della compressione, il posizionamento della guarnizione, la pulizia dell"interfaccia o il completamento del contenuto del kit. Il metodo può essere visivo, dimensionale, meccanico, elettrico o digitale, ma deve essere ripetibile e collegato ad una chiara regola di accettazione.
Gli operatori hanno bisogno di attrezzature e calibri progettati per il pezzo, non improvvisati dalla memoria. Un misuratore passa/non passa può essere più utile di un calibro generico quando controlla in modo coerente una singola posizione critica. Uno strumento a coppia controllata potrebbe richiedere impostazioni programmate, controllo degli accessi e un piano di risposta per un risultato fuori range. Un processo di crimpatura potrebbe richiedere l"identificazione della matrice, una sequenza definita e l"ispezione della connessione risultante. Per i kit assemblati manualmente, la scansione dei codici a barre o una lista di prelievo verificata possono impedire che un piccolo componente mancante diventi un problema per il cliente.
La fabbrica dovrebbe registrare solo le informazioni che può utilizzare. Moduli eccessivi invitano a voci inaffidabili. Una documentazione efficace identifica il prodotto, il lotto, la stazione, l"operatore o il turno, lo strumento o l"utensile ove rilevante, il risultato e la disposizione. Tendere i dati dove può rivelare una deriva. Se una dimensione si avvicina lentamente a un limite o un particolare strumento crea ripetute rilavorazioni, è possibile intraprendere azioni prima che il guasto raggiunga il test finale.
I test di routine costituiscono la prova utilizzata per rilasciare il prodotto secondo il piano di produzione concordato. Il contenuto esatto deriva dai requisiti applicabili del prodotto e dal contratto del cliente. Può includere conferma dimensionale, continuità elettrica, controlli relativi all"isolamento, ispezione visiva e di marcatura, verifica del kit o altri esami definiti. Non dovrebbe essere definita prova di tipo semplicemente perché viene eseguita con apparecchiature elettriche.
Livello di prova | Scopo primario | Categoria di attrezzatura tipica | Registrazione necessaria |
|---|---|---|---|
Ispezione in entrata | Confermare l"identità, le condizioni e le caratteristiche critiche degli articoli ricevuti | Indicatori, ausili visivi, bilance, strumenti di tracciabilità | Lotto del fornitore, esito dell"accettazione, riferimento dell"ispezione |
Controllo in-process | Evitare che errori di assemblaggio o dimensionali si spostino a valle | Dispositivi dedicati, strumenti di coppia o compressione, indicatori passa/non passa | ID prodotto o lotto, risultato della stazione, azione anomala |
Rilascio di routine | Confermare che ciascun prodotto o unità di produzione definita soddisfi i criteri di rilascio | Apparecchiature per test elettrici specifici del prodotto, controlli dimensionali e di imballaggio | Risultato del test, identità dello strumento o dell"apparecchiatura, stato di rilascio |
Verifica dello sviluppo | Scopri se un progetto nuovo o modificato funziona come previsto | Impianti specializzati, attrezzature ambientali o meccaniche, strumenti di analisi | Piano di test, configurazione, osservazioni, conclusioni |
Qualificazione formale | Dimostrare le prestazioni nell"ambito di un protocollo esterno o interno specificato | Laboratorio accreditato o capacità specialistica ad alta tensione | Report, tracciabilità del campione, configurazione e revisione |
Una fabbrica di accessori per cavi dovrebbe definire esplicitamente cosa significa un fallimento del test di routine. Il prodotto è rilavorabile? L"evento richiede il contenimento del lotto? È necessario controllare un apparecchio? È necessaria una revisione ingegneristica? Un sistema di test che si limita a visualizzare il superamento o il fallimento senza un processo di disposizione è incompleto.
Quando i requisiti del prodotto richiedono test ad alta tensione, la struttura di prova deve essere progettata come un sistema di sicurezza controllato. L"attrezzatura stessa è solo un componente. L"area necessita di adeguata segregazione, indicazioni di avvertenza, interblocchi o accesso controllato adeguati al rischio, disposizioni di messa a terra, procedure di emergenza, personale addestrato, ispezione di cavi e collegamenti e istruzioni operative documentate. Anche il fissaggio del prodotto deve essere adeguato; un adattatore improvvisato può creare condizioni non sicure o letture prive di significato.
Non specificare un test ad alta tensione impostato esclusivamente in base alla sua potenza massima. Determinare i test previsti, la capacità o la configurazione del prodotto, ove pertinente, le funzioni di controllo e misurazione richieste, lo spazio disponibile, le esigenze delle apparecchiature, le norme di sicurezza applicabili e il supporto del servizio. Quindi creare un metodo di lavoro sicuro e confermarlo tramite la messa in servizio. L"area di prova non dovrebbe diventare una scorciatoia utilizzata da personale non addestrato sotto pressione produttiva.
Anche la direzione della fabbrica dovrebbe comprendere i limiti di un test. Un controllo elettrico di routine può fornire preziose prove di rilascio, ma non dimostra tutte le condizioni sul campo a lungo termine. Ecco perché esistono test formali di tipo e di sviluppo. Nella letteratura tecnica sui test sugli accessori dei cavi, i test di sviluppo, i test di routine e i test di tipo sono trattati come categorie separate; una fabbrica dovrebbe mantenere la stessa distinzione nella propria matrice di test.
Nuovi prodotti e cambiamenti significativi necessitano di un percorso di verifica che va oltre il controllo di produzione di routine. A seconda del prodotto, ciò può comportare una valutazione elettrica, termica, meccanica, ambientale o relativa all"installazione in base a uno standard definito o alle specifiche del cliente. Una start-up non deve necessariamente possedere ogni attrezzatura specializzata. Laboratori esterni accreditati e partner specializzati possono offrire un percorso migliore durante le fasi iniziali dello sviluppo.
L"outsourcing non trasferisce la responsabilità della progettazione. Il produttore deve controllare la configurazione del campione, la revisione del disegno, i materiali, la tracciabilità del lotto, le istruzioni di preparazione, la richiesta di test, le deviazioni, la revisione del report e il collegamento dal report alla versione di produzione rilasciata. Se uno stampo, un materiale, un connettore, un"impostazione di processo o una geometria cambiano materialmente, valutare se le prove esistenti sono ancora valide. Un rapporto di qualificazione per una configurazione precedente non è un certificato generale per tutte le varianti future.

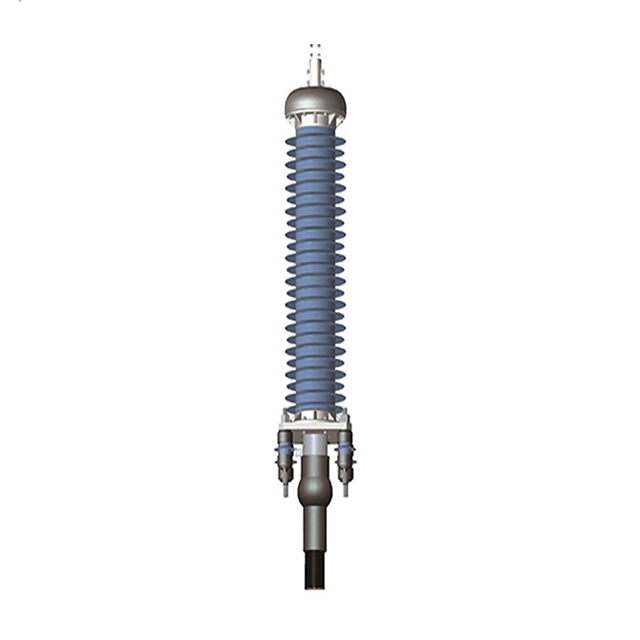

Ciò è particolarmente rilevante per le famiglie di accessori complesse. La gamma di terminazioni per cavi 4E comprende opzioni termorestringenti, termoretraibili a freddo e stampate. Ciascuna tecnologia può richiedere campioni, dispositivi e condizioni di convalida diversi. Il piano di test di una fabbrica dovrebbe essere tanto specifico quanto l'architettura del prodotto.
Uno strumento è utile solo se la fabbrica sa che è idoneo e in taratura. Conserva un registro di calibrazione che registra l"identità, l"ubicazione, l"intervallo, lo stato, la data di scadenza e l"azione della risorsa quando un articolo è scaduto o risulta fuori tolleranza. Contrassegnare chiaramente gli strumenti in modo che gli operatori possano vedere se sono disponibili per l"uso. Mantenere calibri principali o standard di riferimento quando il processo li richiede.
Disciplinare il sistema di misurazione significa anche valutare l"attrezzatura e il metodo. I componenti flessibili, curvi o morbidi possono fornire letture diverse se tenuti in modo diverso. Se una dimensione è critica, definire il dato, il punto di contatto, la pressione, l"ambiente se rilevante e le condizioni del campione. Quando possibile, eseguire un semplice studio di ripetibilità con più di un operatore. Il risultato potrebbe mostrare che il problema non è il calibro ma il metodo.
Lo stesso approccio si applica ai dispositivi di prova elettrici. Identificare l"apparecchiatura tramite codice prodotto e revisione, ispezionarla, proteggerla da eventuali danni e conservare la configurazione nel registro dei test. Se un risultato cambia inaspettatamente, l"indagine dovrebbe considerare il prodotto, lo strumento, l"attrezzatura, il set di derivazioni e il metodo anziché presumere che il prodotto sia sempre difettoso.
Il miglior sistema di dati è quello che collega in modo affidabile il prodotto finito alle sue prove. Un"implementazione di base può utilizzare registrazioni cartacee controllate ed etichette di lotto; un"operazione più ampia può utilizzare codici a barre e un sistema di produzione. Entrambi gli approcci dovrebbero preservare la stessa catena: ordine del cliente o ordine di produzione, kit finito, distinta base, lotti di materiale, record di processo chiave, risultato del test, decisione di rilascio e spedizione.
Utilizza le dashboard con attenzione. Tieni traccia delle misure che supportano le decisioni, come il tasso di rifiuti in entrata, la resa al primo passaggio, la causa della rilavorazione, il fallimento dei test per stazione, lo stato della calibrazione, il tasso di emissione dei fornitori e i resi dei clienti. Non creare un lungo elenco di metriche senza proprietà. Un difetto ricorrente dovrebbe innescare il contenimento, l’analisi della causa principale, l’azione correttiva, la revisione dell’efficacia e un aggiornamento documentato ove necessario.
Per una pianta in crescita, queste informazioni aiutano a dare priorità agli investimenti. Ripetute variazioni di assemblaggio possono giustificare un dispositivo migliore. Lunghe code di prova possono giustificare una seconda stazione di prova. La variazione del fornitore può giustificare controlli in entrata più severi o una revisione delle qualifiche. I dati dovrebbero rendere la fabbrica più intelligente, non semplicemente più documentata.
Inizia redigendo la matrice di test del prodotto rilasciata. Elencare ogni famiglia di prodotto, caratteristica critica, fase di ispezione, metodo, attrezzatura o attrezzatura, criterio di accettazione, registrazione e ruolo responsabile. Usalo per decidere la prima lista di acquisto. L"elenco iniziale dovrebbe supportare l"ispezione sicura della ricezione, l"assemblaggio ripetibile, il rilascio di routine controllato e registrazioni affidabili.
Successivamente, specificare ciascuna stazione di prova come un pacchetto: strumento, supporto del prodotto, istruzioni di lavoro, piano di calibrazione, disposizioni di sicurezza, acquisizione dati, pezzi di ricambio e test di messa in servizio. Ciò evita il problema comune di acquistare uno strumento capace senza un modo sicuro o ripetibile per utilizzarlo sul prodotto. Quindi pianifica lo sviluppo e l"accesso al test di tipo per ciascuna famiglia prima che il team di vendita faccia dichiarazioni sulle prestazioni.
Infine, rivedi l"elenco dopo la creazione del progetto pilota. Alcune attrezzature si riveleranno essenziali; altri elementi potrebbero essere meglio rinviati. La priorità non è riempire un laboratorio. Lo scopo è rendere ogni unità rilasciata tracciabile, adeguatamente assemblata e supportata da prove adeguate.
La giusta attrezzatura di prova per una fabbrica di accessori per cavi è un sistema connesso di metodi, persone, attrezzature, strumenti, registrazioni e controlli di sicurezza. L"ispezione in entrata protegge il processo, i controlli in-process proteggono le interfacce critiche, i test di routine proteggono il rilascio e i test di sviluppo o di tipo proteggono la dichiarazione del prodotto. 4E può supportare i produttori che necessitano di allineare l"ambito degli accessori per cavi, la pianificazione della fabbrica e la preparazione alla produzione. Investire innanzitutto nei controlli che consentono a una nuova linea di realizzare ancora e ancora lo stesso prodotto accettabile; aggiungere capacità specializzate quando la strategia e il volume del prodotto lo rendono prezioso.
No. Necessita di un adeguato controllo di routine per i prodotti rilasciati e di un percorso definito per i test specialistici quando richiesto. Parte del lavoro di qualificazione formale può essere eseguito esternamente, a condizione che campioni, configurazioni e report siano controllati.
Controllare l"identità, la revisione, il lotto, la condizione, lo stato di conservazione e le caratteristiche critiche specificate dal piano di ispezione approvato. Il piano dovrebbe concentrarsi sulle caratteristiche che influiscono sull"adattamento, sull"isolamento, sulla tenuta o sulle prestazioni di assemblaggio.
No. L"ispezione visiva può rilevare danni, componenti mancanti o evidenti difetti di assemblaggio, ma non può dimostrare tutte le caratteristiche elettriche. Dovrebbe essere una parte di un piano di controllo specifico del prodotto.
Utilizzare un intervallo basato sullo strumento, sul suo utilizzo, sul rischio, sulle indicazioni del produttore e sulla storia precedente. La fabbrica dovrebbe inoltre proteggere le apparecchiature da eventuali danni e rimuoverle dall"uso quando lo stato non è chiaro.
I dispositivi posizionano il prodotto e creano l"interfaccia tra lo strumento e l"elemento in prova. Un dispositivo scadente o danneggiato può creare condizioni non sicure, risultati falsi o misurazioni incoerenti anche quando lo strumento stesso è in grado di farlo.
Conservare l"identità del prodotto o del lotto, la data, il risultato, il metodo applicabile, l"identità della stazione di prova o dell"attrezzatura, se pertinente, dell"operatore o del revisore e della decisione di rilascio o smaltimento. Collegare il record alla storia del materiale e della produzione.
