Trasformatore raddrizzatore progettato a bassa perdita e risparmio energetico

Come selezionare il trasformatore raddrizzatore giusto

1. Requisiti di uscita CC

Definire la tensione CC nominale, la corrente CC e la potenza CC richieste. Questi determinano la tensione secondaria del trasformatore e la corrente nominale, nonché la configurazione del circuito del raddrizzatore. Considerare la capacità di sovraccarico e il ciclo di lavoro.

2. Condizioni di ingresso CA

Specificare la tensione primaria, la frequenza (50 Hz o 60 Hz) e il numero di fasi. Verificare se l'ingresso proviene da un alimentatore dedicato o da un bus condiviso e se esistono fluttuazioni o squilibri di tensione.

3. Tipo di circuito raddrizzatore

Selezionare il numero di impulsi del raddrizzatore:

• 6 impulsi: semplice, a basso costo, con contenuto armonico più elevato.

• 12 impulsi: due avvolgimenti secondari con sfasamento di 30°, armoniche ridotte.

• 24 impulsi: quattro avvolgimenti secondari, ulteriore riduzione delle armoniche, adatto per grandi carichi CC.
  Il numero di impulsi determina il numero di avvolgimenti secondari, angoli di sfasamento e collegamenti degli avvolgimenti.

4. Configurazione e impedenza dell'avvolgimento

Scegliere la connessione dell'avvolgimento (ad esempio, delta, stella, zigzag) e la percentuale di impedenza. L'impedenza influisce sulla corrente di cortocircuito, sul funzionamento in parallelo e sulla condivisione delle armoniche. Per i trasformatori multi-avvolgimento, specificare lo sfasamento tra gli avvolgimenti secondari.

5. Metodo di raffreddamento

Selezionare in base all'ambiente di installazione e al profilo di carico:

• AN (Aria naturale): per ambienti puliti, interni e con capacità da bassa a media.

• AF (Aria forzata): capacità maggiore con ventilatori, per interni.

• ONAN (Oil Natural Air Natural): Immerso in olio, esterno o interno.

• ONAF (Oil Natural Air Forced): Capacità maggiore, in bagno d'olio con ventilatori.

• OFAF (Oil Forced Air Forced): Capacità molto elevata, circolazione forzata dell'olio.

• Raffreddato ad acqua: per densità di potenza estremamente elevata o spazio ristretto.

6. Isolamento e aumento della temperatura

Specificare la classe di isolamento (ad es. Classe F, Classe H) e l'aumento di temperatura consentito. Un aumento della temperatura più elevato riduce le dimensioni e i costi ma può influire sulla durata. Considera la temperatura ambiente, l'altitudine e la ventilazione.

7. Efficienza e perdite

Definire la perdita a vuoto e la perdita a carico massime consentite. I design a basse perdite utilizzano acciaio al silicio di alta qualità, geometria del nucleo ottimizzata e avvolgimenti in rame ad alta conduttività. Confermare se è richiesto il rispetto di standard di efficienza specifici (ad esempio, IEC 60076-20, GB 20052).

8. Ambiente di installazione

• Interni/Esterni: influisce sull'involucro, sul raffreddamento e sul grado di protezione.

• Altitudine: sopra i 1000 m richiede declassamento o isolamento speciale.

• Temperatura ambiente: una temperatura ambiente elevata riduce la capacità; una temperatura ambiente bassa influisce sulla viscosità dell'olio.

• Umidità e inquinamento: specificare la distanza di dispersione e la protezione dalla corrosione.

• Carico sismico e del vento: Per installazione esterna, confermare la progettazione meccanica.

9. Standard e test

Specificare gli standard applicabili: IEC 60076, GB 1094, IEEE C57.12.00, ecc. I test di routine includono resistenza dell'avvolgimento, rapporto, impedenza, perdita a vuoto, perdita di carico, test dielettrici e aumento di temperatura. Le prove di tipo possono includere la misurazione degli impulsi di fulmini, dei cortocircuiti e delle armoniche.

10. Dimensioni fisiche e peso

Confermare l'ingombro, l'altezza e il peso consentiti per il trasporto e l'installazione. Per le unità a bagno d'olio, considerare il volume dell'olio e l'accesso per la manutenzione. Per il tipo a secco, considerare lo spazio libero per il raffreddamento.

Specifiche tecniche

Nota: tutti i parametri sono personalizzabili in base ai requisiti dell'applicazione. Confermare i dati di progettazione effettivi prima di ordinare.

Applicazioni tipiche

• Sistemi di elettrolisi e raddrizzamento galvanico

• Fusione di alluminio, rame e zinco

• Forni ad arco CC e riscaldamento a induzione

• Alimentazione di trazione per ferrovie e metropolitane

• Azionamenti DC per laminatoi e macchine continue

• Produzione di idrogeno e processi elettrochimici

• Strutture di ricerca e test DC ad alta potenza

•

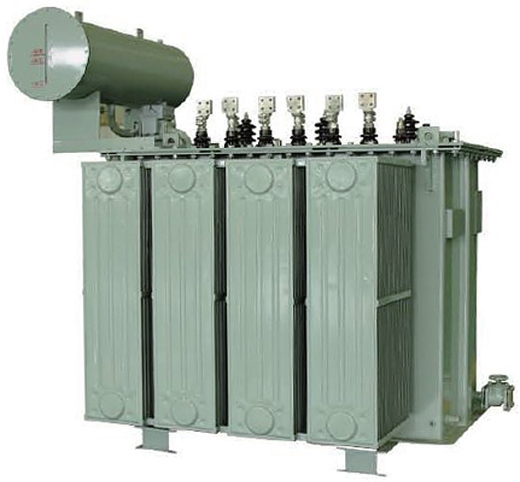

Trasformatore rettificatore

I trasformatori di rettificatore sono la potenza dell'apparecchiatura del raddrizzatore, la maggior parte della fonte di alimentazione CC e l'alimentazione DC del sistema elettronico sono forniti dalla rete CA e dalle apparecchiature composte dai trasformatori e dai raddrizzatori del raddrizzatore. Quindi il trasformatore di raddrizzatore è ampiamente utilizzato nell'elemento elettro -chimico, nell'azione elettrica, la trasmissione della potenza CC, la conversione della frequenza e il raddrizzatore del settore. ETC. Tutti questi trasformatori sono prodotti a bassa perdita e risparmio energetico e potrebbero essere progettati speciali in base ai requisiti del cliente.

1. Temperatura ambiente: temperatura massima, +40 ° C, temp min, -30 ° (revisionare se è oltre l'intervallo)

2. Altitudine: ＜ 1000 m (aumento della temperatura e distanza di isolamento esterno da modificare se> 1000 m)

3. Umidità relativa: ＜ 90% (25 ℃)

4.Classe di inquinamento esterno: 4
