L'apparecchiatura è progettata per funzionare in modo affidabile nelle seguenti condizioni ambientali:
Altitudine: non superiore a 2.000 metri sul livello del mare.
Temperatura ambiente: massima +40°C, minima –25°C.
Velocità del vento all'aperto: non deve superare i 35 m/s.
Grado di inquinamento: Classe II (ambiente con inquinamento moderato, adatto alla maggior parte delle aree industriali e urbane).
Resistenza sismica:
Accelerazione orizzontale: ≤ 3 m/s²
Accelerazione verticale: ≤ 1,5 m/s²
Fattore di sicurezza: > 1,67
Questi parametri garantiscono prestazioni stabili in condizioni tipiche di distribuzione all'aperto, tra cui attività sismica moderata e carichi di vento standard.

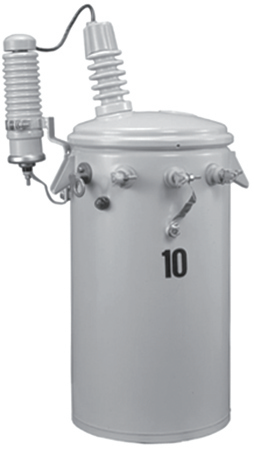

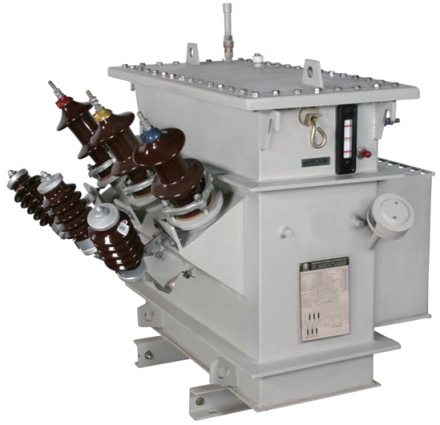

Per ottenere il trasformatore CSP (Completely Self-Protected) ad alte prestazioni, abbiamo integrato diversi componenti chiave di protezione e monitoraggio nella progettazione del trasformatore. Questi componenti lavorano insieme durante il processo di produzione per fornire più livelli di protezione elettrica e termica, garantendo sicurezza operativa e affidabilità a lungo termine senza richiedere estesi dispositivi di protezione esterni.
La tecnologia CSP integra:
Protezione da sovracorrente (fusibile ad alta tensione)
Indicazione di sovraccarico (segnale luminoso)
Protezione secondaria dai guasti (interruttore automatico a bassa tensione)
Questi componenti sono montati internamente e coordinati elettricamente per fornire una protezione completa sia al trasformatore che alla rete a valle.
Il fusibile ad alta tensione funge da dispositivo di protezione da sovracorrente primario per il trasformatore. La sua funzione principale è quella di isolare automaticamente un trasformatore difettoso dalla rete elettrica principale in caso di guasto interno, come un cortocircuito o un grave sovraccarico.
Posizione di montaggio: all'interno del serbatoio del trasformatore.
Collegamento elettrico: Collegato tra:
Il cavo ad alta tensione in entrata dalla boccola e
La linea ad alta tensione parte dall'avvolgimento primario del trasformatore.
Questo montaggio interno garantisce che il fusibile funzioni in un ambiente controllato, protetto dalla contaminazione esterna e dalle condizioni atmosferiche. Quando il fusibile entra in funzione (si brucia), interrompe in modo sicuro la corrente di guasto e disconnette il trasformatore dalla rete, prevenendo danni alle apparecchiature a monte e riducendo l'impatto dell'interruzione su altri clienti.
L'indicatore di sovraccarico fornisce una chiara indicazione visiva quando il trasformatore funziona in condizioni di carico anomale (ad esempio, sovraccarico prolungato oltre la capacità nominale).
Posizione di montaggio: l'indicatore luminoso è montato sulla parete esterna del serbatoio del trasformatore, vicino alla maniglia di manovra dell'interruttore per una facile visibilità.
Collegamento elettrico: la luce di segnalazione è collegata elettricamente al circuito di rilevamento della luce di segnalazione interna all'interno del trasformatore, che monitora continuamente la corrente di carico.
Quando la corrente di carico supera la soglia preimpostata per un periodo specificato, il circuito di rilevamento attiva la spia esterna. Ciò consente al personale sul campo di identificare rapidamente i trasformatori sovraccarichi senza aprire il serbatoio o eseguire misurazioni complesse, consentendo una gestione tempestiva del carico o azioni di manutenzione.
L'interruttore automatico a bassa tensione (secondario) fornisce protezione da guasti e sovraccarichi sul lato secondario, proteggendo il circuito a bassa tensione e le apparecchiature a valle dai danni causati da una corrente eccessiva.
Posizione di montaggio: all'interno del serbatoio del trasformatore.
Collegamento elettrico: Collegato tra:
L'avvolgimento secondario (lato a bassa tensione del trasformatore) e
La boccola secondaria (che si collega al cavo o al carico esterno a bassa tensione).
Questa connessione interna garantisce che tutta la corrente che fluisce dall'avvolgimento secondario passi attraverso l'interruttore. In caso di guasto sul lato secondario (come un cortocircuito o un sovraccarico prolungato), l'interruttore scatta, scollegando il carico dal trasformatore. Ciò protegge sia il trasformatore che le apparecchiature a valle da stress termici e meccanici.
L'interruttore secondario può essere ripristinato manualmente una volta eliminato il guasto, garantendo protezione e comodità operativa.
