Interni: IP54 o IP55 sono generalmente sufficienti per aree protette come locali tecnici, corridoi e scantinati.
Esterni: selezionare IP65 o IP66 per l'esposizione diretta a pioggia, polvere e getti d'acqua. Per le aree costiere o industriali, scegli materiali e hardware resistenti alla corrosione.
Luce solare diretta: le custodie non metalliche o i rivestimenti resistenti ai raggi UV riducono lo sbiadimento e il degrado della superficie.
Intervallo di temperatura: verificare l'intervallo di temperatura operativa, in particolare per installazioni esterne in climi caldi o freddi.
Tensione di sistema: verificare i requisiti di 230 V monofase o 400/690 V trifase. L'involucro deve avere una tensione di isolamento e spazi liberi adeguati.
Corrente nominale: abbina la scatola ai valori nominali dell'interruttore principale, delle sbarre e dei terminali, come 100 A, 200 A, 400 A o valori specifici del progetto.
Resistenza al cortocircuito: per i servizi pubblici e l'uso industriale, verificare il grado di resistenza al cortocircuito dei componenti installati e delle barriere interne.
| Materiale | Utilizzo tipico | Vantaggi | Considerazioni |
|---|---|---|---|
| Acciaio laminato a freddo | Al coperto, all'aperto riparato | Resistenza meccanica, basso costo | Richiede verniciatura a polvere o zincatura per la protezione dalla corrosione |
| Acciaio inossidabile | Costiero, industriale, all'aperto | Resistenza alla corrosione, resistenza agli urti | Costo più alto, più pesante |
| Alluminio | Installazioni esterne e leggere | Leggero, resistente alla corrosione | Resistenza meccanica inferiore rispetto all'acciaio |
| PC/ABS | Interni, residenziali, commerciali | Isolamento, resistenza ai raggi UV, leggerezza | Minore resistenza agli urti a temperature estreme |
| SMC/FRP | Esterno, industriale, di utilità | Resistenza alla corrosione, isolamento, alta resistenza | Costi più elevati, requisiti di montaggio specifici |
IP54: protetto dalla polvere e resistente agli schizzi. Adatto per uso interno ed esterno riparato.
IP65: protetto contro la polvere e contro i getti d'acqua. Adatto per la maggior parte delle installazioni esterne.
IP66: protetto contro la polvere e contro i potenti getti d'acqua. Adatto per aree esterne esposte e soggette a lavaggio.
Classificazione IK: per aree pubbliche o industriali, seleziona una classificazione di resistenza agli urti come IK08 o IK10.
Spazio interno: lasciare spazio sufficiente per contatori, interruttori, terminali, cablaggi e raggio di curvatura dei cavi.
Tipologia di montaggio: a parete, su palo, a pavimento o ad incasso. Confermare il metodo di installazione prima di ordinare.
Spaziatura dei fori di montaggio: controllare la spaziatura del supporto e le dimensioni dei fori rispetto alla struttura della parete o del palo.
Ingresso cavi: selezionare l'ingresso superiore, inferiore, laterale o posteriore con pressacavi e guarnizioni adeguati.
Finestra trasparente: finestra in PC o acrilico per la lettura del contatore senza aprire la porta.
Tipo di porta: A porta singola o doppia. Confermare il lato cerniera e la direzione di apertura.
Chiusura: serratura a chiave, lucchetto o serratura sigillabile per installazioni pubbliche e di servizio.
Sigillatura: il materiale della guarnizione e il design della compressione determinano la protezione dall'ingresso di acqua e polvere.
Ventilazione passiva: utilizzare prese d'aria a labirinto o a membrana se è necessaria la dissipazione del calore mantenendo la protezione IP.
Raffreddamento attivo: per i componenti ad alta densità, prendere in considerazione ventole filtrate o condizionatori d'aria con grado di protezione IP appropriato.
Controllo della condensa: utilizzare membrane traspiranti o riscaldatori in ambienti umidi e a temperatura variabile.
Protezione ingresso: IEC 60529.
Gruppi a bassa tensione: IEC 61439-1 e IEC 61439-2, ove applicabile.
Involucri di misurazione: requisiti delle utenze locali e serie GB/T 7251.
Documentazione: richiedere disegni dimensionali, certificati dei materiali, rapporti sui test IP e istruzioni di installazione.
| Parametro | Unità | Intervallo tipico/Opzione |
|---|---|---|

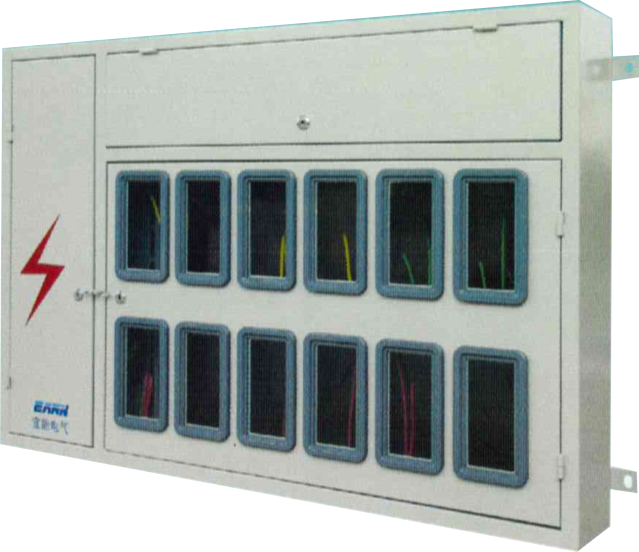

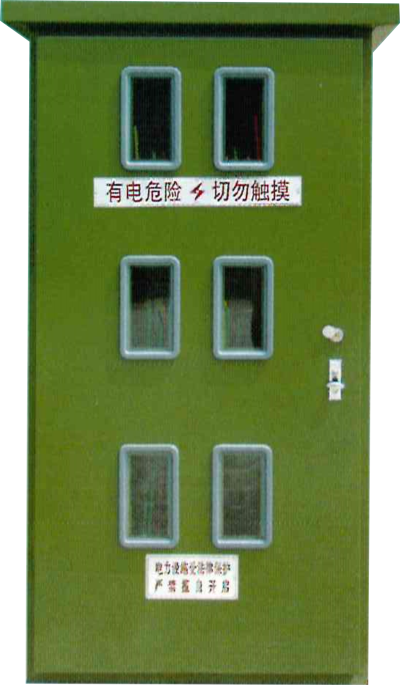

| Tipo | — | Scatola contatori elettrici impermeabile per esterni/interni |
| Materiale | — | Acciaio laminato a freddo, acciaio inossidabile, alluminio, PC/ABS, SMC/FRP |
| Trattamento superficiale | — | Verniciatura a polvere, zincatura, verniciatura, rivestimento resistente ai raggi UV |
| Grado di protezione | — | IP54, IP55, IP65, IP66 |
| Resistenza agli urti | — | IK07, IK08, IK10 |
| Tensione di isolamento nominale | V | 230 / 400 / 690 |
| Corrente nominale | A | 63, 100, 200, 400, 630, personalizzato |
| Frequenza | Hz | 50/60 |
| Installazione | — | Installazione a parete, su palo, da terra, da incasso |
| Tipo di porta | — | Porta singola, doppia porta, con o senza finestra trasparente |
| Materiale della finestra | — | PC, acrilico, vetro temperato |
| Serratura | — | Serratura a chiave, lucchetto, serratura sigillabile |
| Ingresso cavi | — | Superiore, inferiore, laterale, posteriore; pressacavo o knockout |
| Guarnizione | — | Poliuretano, silicone, EPDM |
| Ventilazione | — | Sfiato a labirinto, sfiato a membrana, ventola filtrata, opzionale |
| Temperatura operativa | °C | Da -25 a +55, personalizzato |
| Colore | — | RAL 7035, RAL 7032, bianco, grigio, personalizzato |
| Dimensions | mm | Personalizzabile in base alla disposizione del contatore e dell'interruttore |
| Spaziatura dei fori di montaggio | mm | Secondo il disegno o il requisito del progetto |
| Standard | — | IEC 60529, IEC 61439-1/2, GB/T7251 |
| Imballaggio | — | Cartone, cassa di legno, pallet |
Nota: le specifiche sono personalizzabili. Confermare le dimensioni finali, il materiale e il grado di protezione rispetto ai disegni di progetto prima di ordinare.
Misurazione elettrica residenziale e commerciale
Sale di distribuzione e controllo dell'energia industriale
Punti di misurazione esterni di utilità
Stazioni di misurazione dell'energia solare e rinnovabile
Alimentazione temporanea e cantieri
Misurazione delle infrastrutture pubbliche e dell'illuminazione stradale
Installazioni costiere, polverose e con elevata umidità
