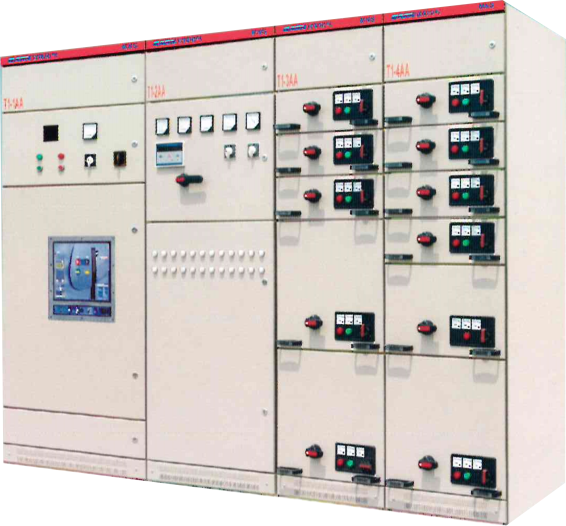

Quadro prelievo a bassa tensione MNS
Il quadro estraibile a bassa tensione MNS è una soluzione di distribuzione dell'energia moderna, modulare e altamente flessibile progettata per sistemi elettrici a bassa tensione. Il suo design estraibile (estraibile) consente la rimozione o la sostituzione di singole unità funzionali senza spegnere l'intero sistema, migliorando notevolmente l'efficienza della manutenzione e la continuità operativa.
Questo quadro è ampiamente utilizzato in:
Distribuzione dell'energia industriale
Edifici commerciali
Progetti infrastrutturali
Centrali elettriche e sottostazioni
| Valore | del parametro |
|---|---|
| Tensione di isolamento nominale | 660 V |
| Tensione operativa nominale | 380 V / 660 V |
| Sbarra principale – Max. corrente operativa (IP00) | 5500 A |
| Sbarra principale – Max. corrente operativa (IP30) | 4700 A |
| Sbarra principale – Corrente ammissibile di breve durata (valore eff.) | 100kA |
| Sbarra principale – Corrente di picco di breve durata (valore massimo) | 250kA |
| Sbarra verticale (sbarra di distribuzione dell'energia) – Max. corrente operativa | 1000 A |
| Sbarra verticale – Corrente di picco di breve durata | 90 kA / 130 kA |
| Grado di protezione | IP30, IP40, IP54 |
Il quadro MNS soddisfa gli standard IEC 529 e DIN 40050.
| Descrizione | del grado di protezione |
|---|---|
| IP30 | Protezione contro oggetti solidi > 2,5 mm (ad esempio, strumenti, fili) |
| IP40 | Protezione contro oggetti solidi > 1,0 mm (p. es., utensili fini, piccoli fili) |
| IP54 | Protetto dalla polvere + protezione contro gli spruzzi d'acqua da qualsiasi direzione |
Nota: per la classificazione IP54, consultare il produttore al momento dell'ordine.
Il quadro elettrico di tipo fisso a bassa tensione GGD è un set completo di apparecchiature di commutazione, sviluppato e ampiamente utilizzato in Cina.
| Descrizione | standard |
|---|---|
| CEI EN 60439-1 | Assiemi di apparecchiature di manovra e controllo a bassa tensione |
| GB7251.1 | Apparecchiature di commutazione e controller completi a bassa tensione |
La serie GGD offre un design fisso (non estraibile), adatto per applicazioni in cui i costi inferiori e la semplicità hanno la priorità rispetto alla capacità di rimozione modulare.
| Vantaggio | delle funzionalità |
|---|---|
| Design estraibile | Le singole unità possono essere rimosse/sostituite senza spegnere il sistema |
| Elevata tenuta al cortocircuito | 100 kA (eff.) / 250 kA (picco) – adatto per sistemi ad alto livello di guasto |
| Corrente operativa elevata | Sbarre principali fino a 5500 A (IP00) / 4700 A (IP30) |
| Gradi di protezione flessibili | IP30, IP40, IP54 – adattabile a vari ambienti |
| Costruzione modulare | Facile configurazione, espansione e manutenzione |
| Conforme agli standard IEC e GB | IEC 60439-1, GB 7251.1 |
| Idoneità | all'area di applicazione |
|---|---|
| Impianti industriali | Elevata capacità di corrente, elevata resistenza ai guasti |
| Edifici commerciali | Distribuzione affidabile dell'energia, facile manutenzione |
| Centrali elettriche e sottostazioni | Progettazione disegnabile per infrastrutture critiche |
| Progetti infrastrutturali | Aeroporti, ferrovie, data center |
| Sistemi energetici rinnovabili | Fattorie solari, centrali eoliche |
| Caratteristica | MNS Estraibile | GGD Fisso |
|---|---|---|
| Progetto | Estraibile (unità rimovibili) | Fisso (non rimovibile) |
| Manutenzione | Sostituzione dell'unità senza arresto del sistema | Richiede l'arresto del sistema |
| Flessibilità | Alto – modulare ed espandibile | Moderare |
| Resistenza ai guasti | 100 kA / 250 kA | Inferiore (tipico) |
| Grado di protezione | IP30–IP54 | IP30–IP40 (tipico) |
| Costo | Più alto | Inferiore |
| Meglio per | Sistemi critici, alta affidabilità | Applicazioni più semplici e sensibili ai costi |
✅Tensione nominale di isolamento: 660 V
✅ Tensione operativa nominale: 380 V / 660 V
✅ Corrente sbarre principali: fino a 5500 A (IP00) / 4700 A (IP30)
✅ Tenuta di breve durata: 100 kA (eff.) / 250 kA (picco)
✅ Corrente sbarre verticali: fino a 1000 A
✅ Gradi di protezione: IP30, IP40, IP54
✅ Design estraibile: manutenzione senza interruzione dell'alimentazione
✅ Conforme alle norme IEC 60439-1 e GB 7251.1
✅ Modulare ed espandibile: si adatta alle mutevoli esigenze
D: Qual è la differenza tra i quadri MNS e GGD?
R: MNS è estraibile: le singole unità possono essere rimosse senza spegnere il sistema. GGD è fisso: richiede l'arresto del sistema per manutenzione. MNS offre una maggiore resistenza ai guasti e una maggiore flessibilità.
D: Qual è la tensione di isolamento nominale?
R: 660 V.
D: Qual è la corrente operativa massima per la sbarra principale?
A: 5500 A a IP00, 4700 A a IP30.
D: Qual è la corrente nominale di tenuta di breve durata?
A: 100 kA (valore efficace) e 250 kA (valore di picco).
D: Quali gradi di protezione sono disponibili?
R: IP30, IP40 e IP54 (consultare il produttore per IP54).
D: A quali standard è conforme il quadro MNS?
R: IEC 60439-1 e GB 7251.1.
D: Qual è la corrente nominale della sbarra collettrice verticale?
A: Corrente operativa massima di 1000 A, con corrente di picco di breve durata di 90 kA o 130 kA.
D: Posso ottenere la protezione IP54?
R: Sì, ma consultare il produttore al momento dell'ordine poiché IP54 richiede una struttura speciale.
| Dettagli | articolo |
|---|---|
| Confezione | Robuste casse di legno o imballaggi per l'esportazione |
| Metodi di spedizione | Trasporto marittimo/trasporto aereo/trasporto terrestre |
| Documentazione | Packing list, fattura commerciale, certificato di qualità, rapporti di prova (su richiesta) |
