Manuale dell'interruttore di rottura di carico montato su palo personalizzato/motorizza

Manuale dell'interruttore di rottura di carico SF6 montato con l'asta/motorizza

6KV,… .40.5KV, 400A, .. 630,… .1250a

Produzione personalizzata fornita

Intere soluzioni per la progettazione, l'assemblaggio, il test

● Riepilogo

RPS è una famiglia di interruttore di rottura a carico esterno isolato con SF6 per le linee aeree e in particolare

Progettato per l'uso nei moderni sistemi di automazione della distribuzione remoto. L'RPS offre manutenzione affidabile

Operazioni gratuite anche nelle condizioni climatiche più esigenti tra cui atmosfere cariche di sale, industriale corrosivo

Inquinamento, neve e ghiaccio. Ha un'eccellente rottura del carico e la capacità di creare guasti e soddisfa l'isolamento

Requisiti specificati per l'interruttore di rottura del carico. Il serbatoio metallico a terra impedisce tutte le possibili correnti di perdita attraverso

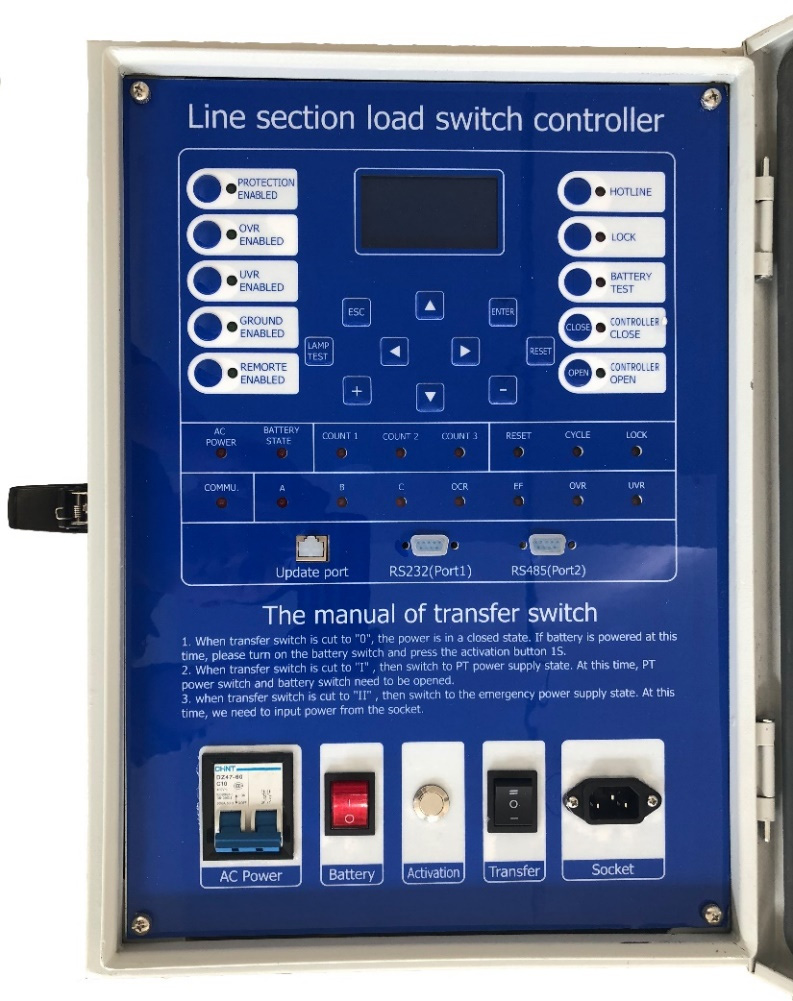

un interruttore aperto. Gli RPS possono essere gestiti manualmente o gestiti per il controllo elettrico locale e remoto, aggiornato.

● Ambiente di servizio

1. Temperatura AIR: temperatura massima: +85 ℃; Temperatura minima: -45 ℃

Umidità: umidità media mensile 95%; Umidità media giornaliera del 90%.

Altitudine sopra il livello del mare: massima installazione Altitudine: 2500 m o superiore.

Aria ambiente non apparentemente inquinata da gas corrosivo e infiammabile, vapore ecc. Nessun frullato violento frequente

● Offerta

Con classi opzionali per l'intervallo di corrente nominale:

--Type RPS 15, valutazione 6-20 kV con 400a, 16 kaup a 1250a, 20ka;

--Type RPS 27, valutazione22-27 kV con 400a, 16 kaup a 1250a, 20ka;

--Type RPS 38, valutazione30-40,5 kV con 400a, 16 kaup a 1250a, 20ka;

Con classi opzionali per l'installazione di applicazioni a griglia diversa:

Funzione sezione (sezione)

50 sovracorrente istantanea/definita (P.OC)

51 Fase-OverCurrent (P.fast Curve/P.Delay Curve)

Sovraccarico (curva N.fast/N.Delay Curve)

50n residuo a terra istantanea/definita sovracorrente (G.OC)

51N Residuo a terra OverCurrent (G.fast Curve/G.Delay Curve)

50SEF Sensibile Earth Fault (SEF)

Carico a freddo 51C (carico a freddo)

TRSOTF Switch-Onto-Fault (SOTF)

59 Over tensione （ L.Over Volt ）

27 in tensione (L.under Volt)

Funzioni di monitoraggio:

Fasi primarie/secondarie e correnti di terra

Direzione

Tensioni di linea e fase primarie/secondarie

Potenza apparente e fattore di potenza

Potere reale e reattivo

Record di domanda storica

Tensione e corrente di sequenza di fase positive

Tensione e corrente della sequenza di fase negativa

Tensione di sequenza di fase zero

Frequenza

Stato di input/output binario

Circuito di viaggio sano/fallimento

Tempo e data

Record di errore

Record di eventi

● Funzione RPS

L'acciaio inossidabile da 3 mm di alta qualità viene utilizzato per il serbatoio, progettato per la sua massima robustezza e

linea di saldatura minima per ridurre al minimo la corrosione e in particolare per garantire la sicurezza del

personale operativo anche con i guasti dell'arco interno alla massima capacità di guasto del serbatoio che RPS può

Restringe un guasto interno senza sfogare gas caldi.

Il meccanismo di funzionamento a molla indipendente adotta la molla a spirale brevetti rockwill ® , fornisce un carico garantito

Rompi la capacità di guasto garantendo la velocità di apertura e chiusura dell'interruttore.

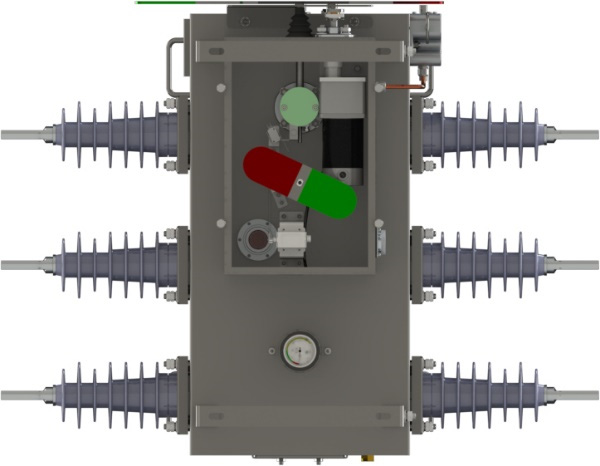

L'RPS è fornito con indicatore di posizione che riflette la luce che sono direttamente collegati al funzionamento dell'interruttore

albero che fornisce indicazione di posizione dell'interruttore chiaro e inequivocabile. Indicatore fatto di materiale che riflette la luce, che

è facilmente visibile dal livello del suolo anche di notte con la pioggia di guida.

● Nuovi vantaggi principali di RPS

Fornire la tecnologia del dispositivo di chiusura del manuale di progettazione speciale con il proprio brevetto, ha fatto domanda per il normale e

Chiusura della situazione anormale. È la velocità di chiusura (tempo) conformarsi a IEC62271-100.

Questa funzione può compensare dall'errore dell'attuatore magnetico che quando l'attuatore non può lavorare causerà l'incidente principale.

Boccola composita resistente alla corrosione

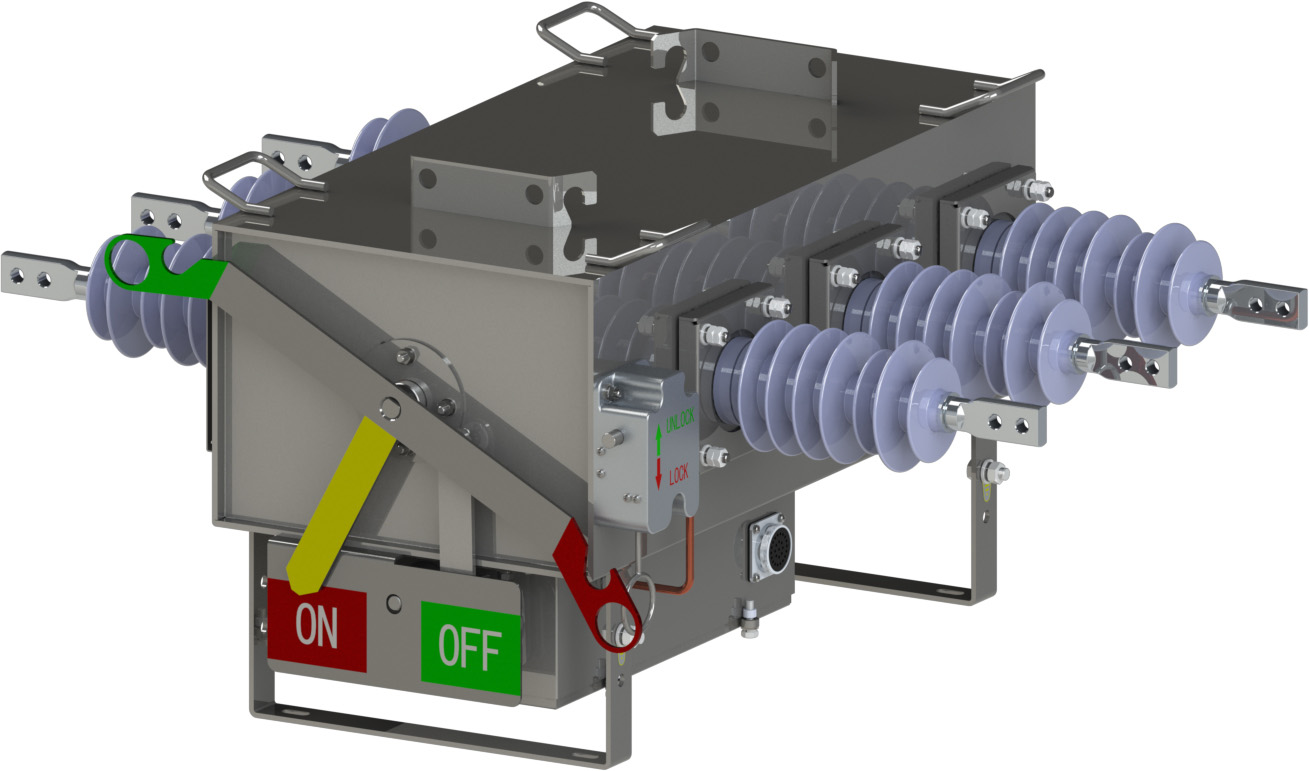

Meccanismo di blocco manuale (incluso il gancio)

Terreno abitativo affidabile

Indicatore O/C (fatto di materiale riflettente della luce),

Contatore operativo, indicatore della densità del gas che sono facilmente

visibile dal livello del suolo.

Rilevamento di perdite di elio avanzato e integrato

e attrezzatura di riempimento, che garantisce la perdita di SF6 di

Ogni interruttore è inferiore allo 0,1% rigorosamente all'anno.

Azionamento del motore, che si adatta facilmente in loco a

unità gestite manualmente.

● Distanze di rampicamento di RPS

● Trasformatore di corrente e sensore di tensione

Nota: i trasformatori di corrente e i sensori di tensione possono essere personalizzati in base ai requisiti.

● Standard di riferimento

IEC 62271-1 IEC62271-102 IEC 62271-103

Quadro ad alta tensione e controllo di controllo. Parte 103: interruttori per tensione nominale superiore a 1 kV fino a 52 kV

Fronte: indicatore O/C Clear Color Clear

● Dati tecnici principali
