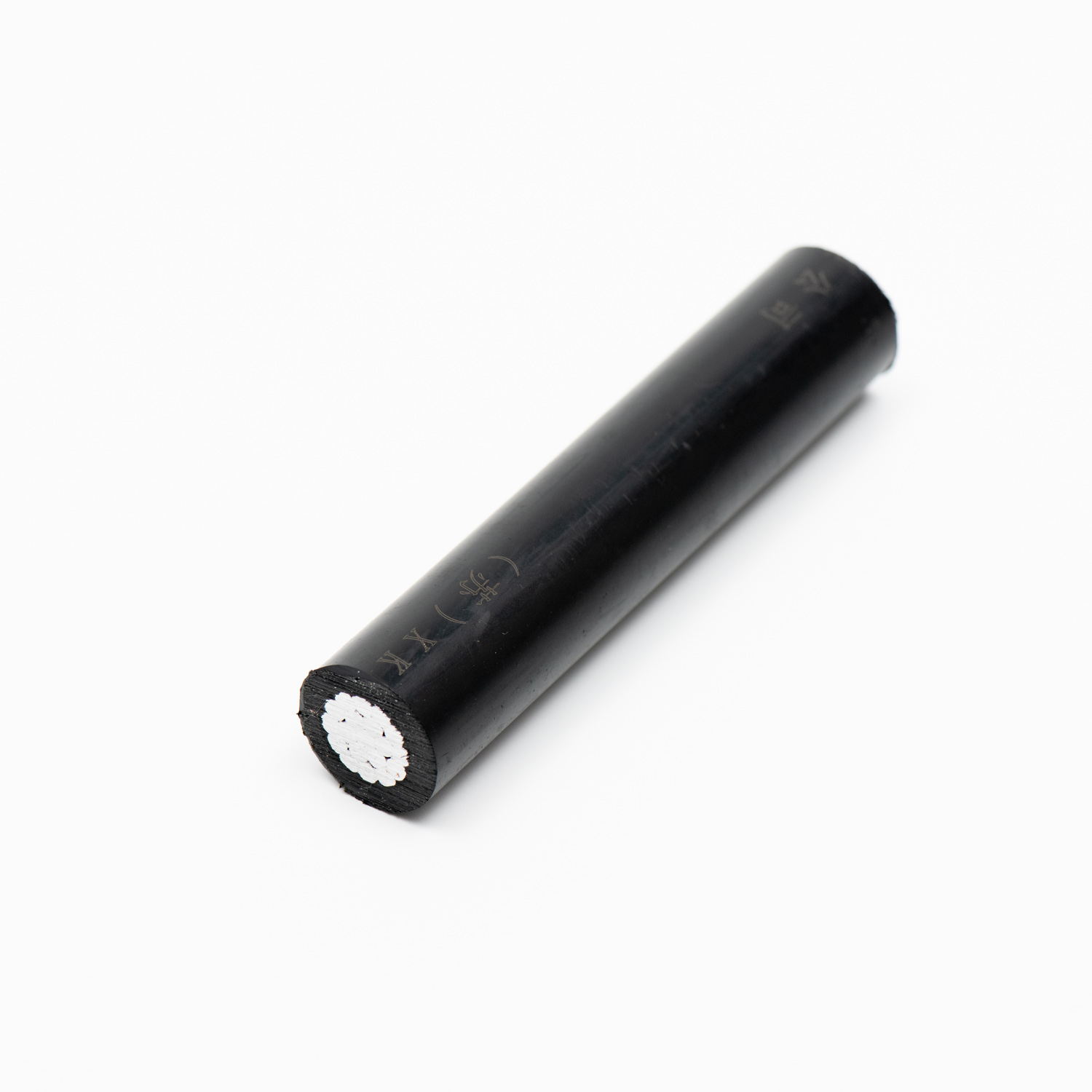

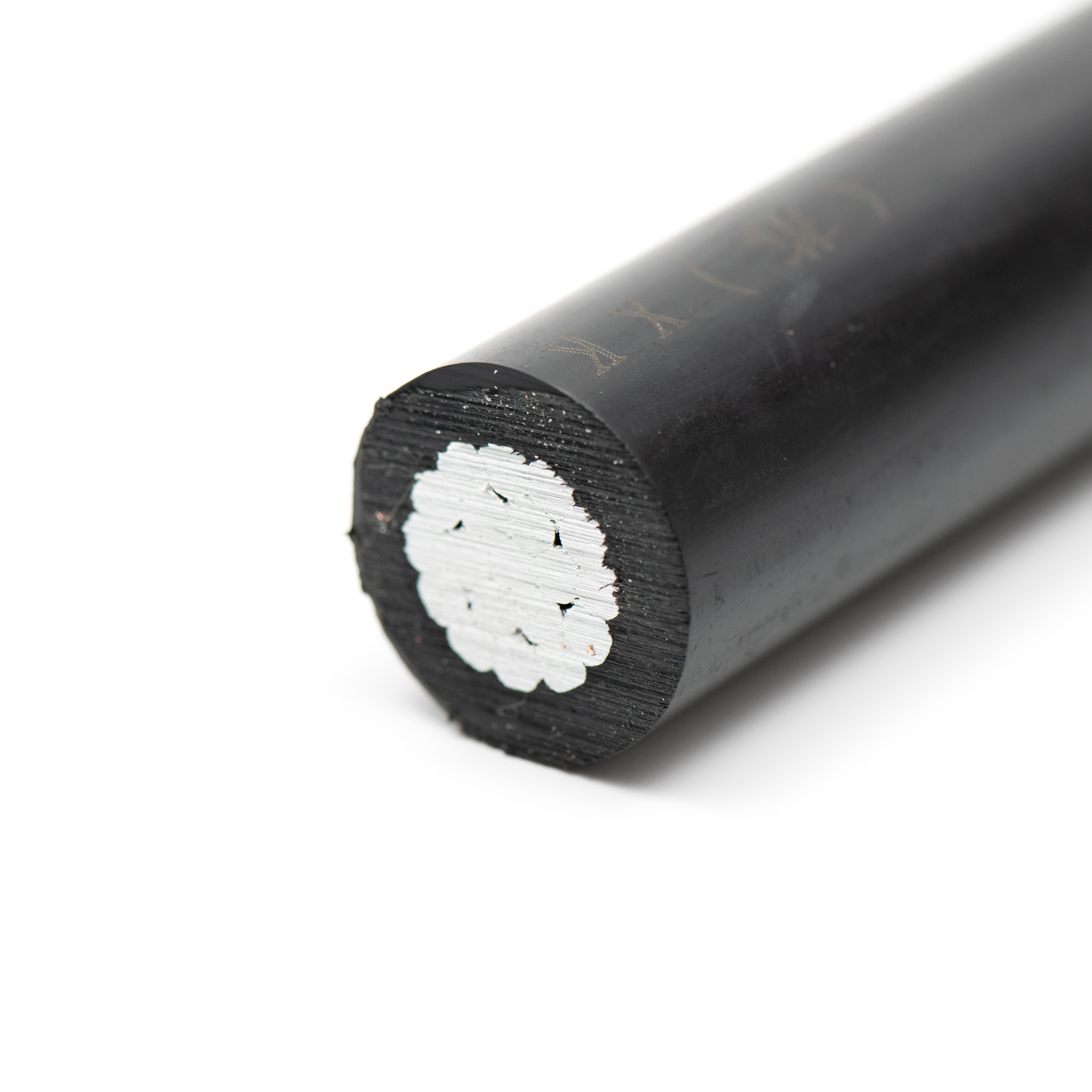

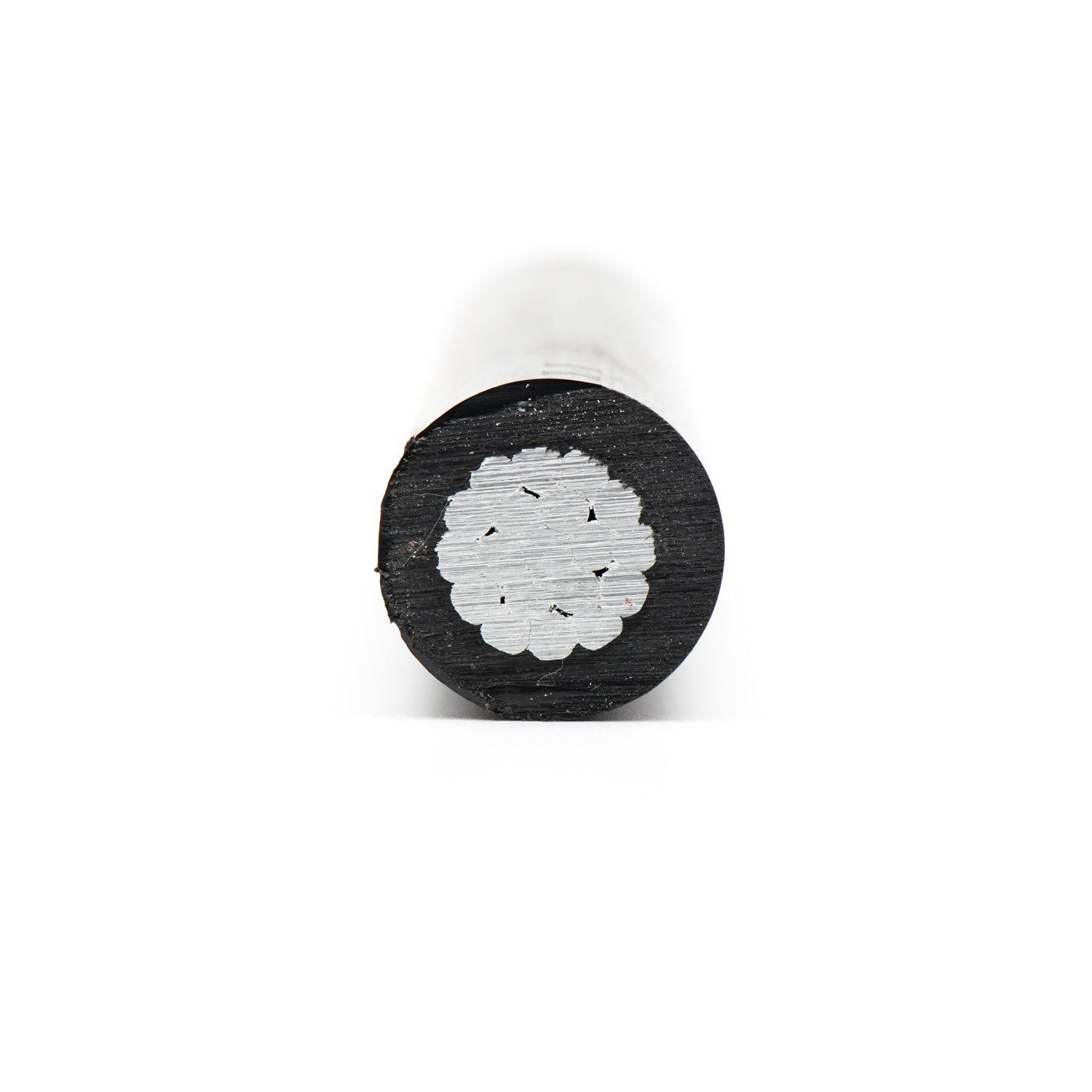

Linee LV-ABC autoportante 0,6/1KV

5 0 Recensioni

Quantità:




Richiesta Aggiungere al carrello

Codice: ABC0.6/1KV, NFA2X, ASXS (N), 1-AES.

Standard: HD 626 S1: 1996 Parte 4 sezione F, PL WT92/K396,

CSN 34761-4F.

Costruzione : conduttori di fase : conduttori di alluminio con

Isolamento XLPE

Messenger neutro: conduttori di alluminio con isolamento XLPE.

Applicazione: i conduttori in bundle aerei vengono utilizzati per il tributario

reti di edifici elettrici e loro reti interne.

Installazione : questi cavi non possono essere sepolti , anche in

condotti.

Dimensioni di conduttori di fase

Sezione trasversale	Conductor Diametro		Spessore di Isolamento		Diametro del nucleo	Capacità di carico attuale	Rottura Carico
(mm²)	min.	max.	nom.	min.	min	(UN*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)	(UN*)	(KN)
16	4.6	5.1	1.2	1.00	7.8		2.60
25	5.6	6.5	1.3	1.07	10.1	107	4.17
35	6.6	7.5	1.3	1.07	11.0	132	5.78
50	7.7	8.6	1.5	1.25	12.5	165	8.45
70	9.3	10.2	1.5	1.25	14.0	205	11.32
95	11.0	12.0	1.7	1.50	16.1		15.30
120	12.5	13.5	1.8	1.60	17.6		20.00
150	13.9	15.0	1.8	1.60	18.8		25.00

* Definito per temperatura ambiente di 35 ° ℃ e massimo. Temperatura di condanna di 80 ° ℃.

Dimensioni di conduttori di messaggeri neutri

Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²)	Diametro del fascio Ca. (mm)
2 × 16	15
2 × 25	18
2 × 35	20
4 × 16	18
4 × 25	22
4 × 35	25
4 × 50	28
4 × 70	32
4 × 70+1 × 35	36
4 × 70+2 × 35	40
4 × 95	37
4 × 120	40
4 × 120+2 × 35	43
4 × 150	44

* Definito per temperatura ambiente di 35 ° ℃ e massimo. Temperatura di condanna di 80 ° ℃.

Dimensioni di conduttori di messaggeri neutri

Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²)	Diametro del fascio Ca. (mm)
2 × 16	15
2 × 25	18
2 × 35	20
4 × 16	18
4 × 25	22
4 × 35	25
4 × 50	28
4 × 70	32
4 × 70+1 × 35	36
4 × 70+2 × 35	40
4 × 95	37
4 × 120	40
4 × 120+2 × 35	43
4 × 150	44

Codice: ABC 0.6/1KV.

Standard: HD 626 S1: 1996 Part5-section D, AMKA (SFS 2200).

Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.

Messaggero neutro: conduttori di alluminio.

Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.

Installazione: questi cavi non possono essere sepolti, anche nei condotti.

Dimensioni di conduttori di fase

Sezione trasversale	Conductor Diametro		Spessore dell'isolamento		Diametro del nucleo		Capacità di carico attuale	Rottura Carico
(mm²)	min.	tolleranza	nom.	min.	min.	max.	(UN*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(KN)
16	4.4	± 0,05	1.4		7.1	7.3	70
25	5.9	± 0,02	1.4		8.3	9.1	95
35	6.9	± 0,02	1.6		9.7	10.5	115
50	8.1	± 0,25	1.6		10.8	11.8	140
70	9.7	± 0,25	1.8		12.8	13.8	180
120	12.8	± 0,30	2.0		16.2	17.4	250

* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.

Sezione trasversale	Diametro del conduttore		Spessore dell'isolamento		Diametro del nucleo		Capacità di carico attuale	Carico di rottura
(mm²)	min.	tolleranza	nom.	min.	min.	max.	(UN*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(KN)
25	5.9	± 0,02			5.5	6.3		7.4
35	6.9	± 0,02			6.5	7.3		10.3
50	8.1	± 0,25			7.6	8.6		14.2
70	9.7	± 0,25			9.2	10.2		20.6
95	11.4	± 0,30			10.8	12.0		27.9

Dimensioni del fascio di cavi

Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²)	Diametro del fascio Ca. (mm)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

Linee LV-ABC con messaggero neutro isolato

Codice: ABC 0.6/1KV.

Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)

Costruzione: conduttori di alluminio con isolamento XLPE.

Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.

Installazione: questi cavi non possono essere sepolti, anche nei condotti.

Dimensioni di conduttori di fase

Sezione trasversale	Conductor Diametro		Spessore di Isolamento		Diameten centrale		Capacità di carico attuale	Carico di rottura
(mm²)	min.	max.	nom.	min.	min.	max.	(UN*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(KN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.

Dimensioni di conduttori di messaggeri neutri

Sezione trasversale	Conductor Diametro		Spessore di Isolamento		Diametro del nucleo		Capacità di carico attuale	Rottura Carico
(mm²)	min.	tolleranza	nom.	min.	min.	max.	(UN*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(KN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.

Dimensioni del fascio di cavi

Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²)	Diametro del fascio Ca. (mm)
3 × 25+54,6	30.0
3 × 35+K × 16+54,6	33.0
3 × 50+K × 16+54,6	36.0
3 × 70+K × 16+54,6	37.5
3 × 70+K × 25+54,6	40.0
3 × 70+K × 16+70	41.0
3 × 95+K × 16+70	44.0
3 × 120+K × 16+70	46.0
3 × 120+K × 16+95	47.0
3 × 150+K × 16+70	48.0
3 × 150+K × 16+95	49.0

* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).

su un:

sotto un:

*codice di verifica

1	Dimensione del conduttore	mm²	70	95	185
2	Diametro sul conduttore. Nominale	mm	9.3-10.2	11.6	16.4
3	Spessore di dielettrico.nominale	mm	3.4	3.4	3.4
3	Minimo in un punto	mm	2.96	2.96	2.96
4	Diametro sull'isolamento . nominale	mm	16.1-17.0	21.3	25.9
5	Diametro sullo schermo del nucleo semiconduttore . nominale	mm	18.1-19	23.3	27.9
6	Spessore del nastro di rame.	mm	0.15	1.15	2.15
7	Spessore della guaina. Nominale	mm	1.8	1.8	1.8
7	Minimo in un punto	mm	1.43	1.43	1.51
8	Dimensione della catenaria	mm²	50	50	70
9	Diametro complessivo del bundle.nominale	mm	55.7	67.8	79.2
10	Messa nominale	kg/m	2.64	3.25	4.65

1	Dimensione della catenaria	mm²	50	70
2	Numero di fili		7	7
3	Dimensione del filo (diametro)	mm	3.0	3.6
4	Resistenza alla trazione minima di ogni filo	kn	9.26	13.13
5	Allungamento a pausa. minimo	%	3.5	4.0
6	Spessore della copertura protettiva
	Nominale	mm	1.2	1.2
	Minimo in un punto	mm	0.96	1.96
7	Impusewhsandvoag E1.250S		21kv/5min	21kv/5min

1	Dimensione del conduttore	mm²	70	95	185
2	Diametro sul conduttore. Nominale	mm	9.3-10.2	11.6	16.4
3	Spessore di dielettrico.nominale	mm	3.4	3.4	3.4
3	Minimo in un punto	mm	2.96	2.96	2.96
4	Diametro sull'isolamento . nominale	mm	16.1-17.0	21.3	25.9
5	Diametro sullo schermo del nucleo semiconduttore . nominale	mm	18.1-19	23.3	27.9
6	Spessore del nastro di rame.	mm	0.15	1.15	2.15
7	Spessore della guaina. Nominale	mm	1.8	1.8	1.8
7	Minimo in un punto	mm	1.43	1.43	1.51
8	Dimensione della catenaria	mm²	50	50	70
9	Diametro complessivo del bundle.nominale	mm	55.7	67.8	79.2
10	Messa nominale	kg/m	2.64	3.25	4.65

1	Dimensione della catenaria	mm²	50	70
2	Numero di fili		7	7
3	Dimensione del filo (diametro)	mm	3.0	3.6
4	Resistenza alla trazione minima di ogni filo	kn	9.26	13.13
5	Allungamento a pausa. minimo	%	3.5	4.0
6	Spessore della copertura protettiva
	Nominale	mm	1.2	1.2
	Minimo in un punto	mm	0.96	1.96
7	Impusewhsandvoag E1.250S		21kv/5min	21kv/5min
