| Quantità: | |
|---|---|

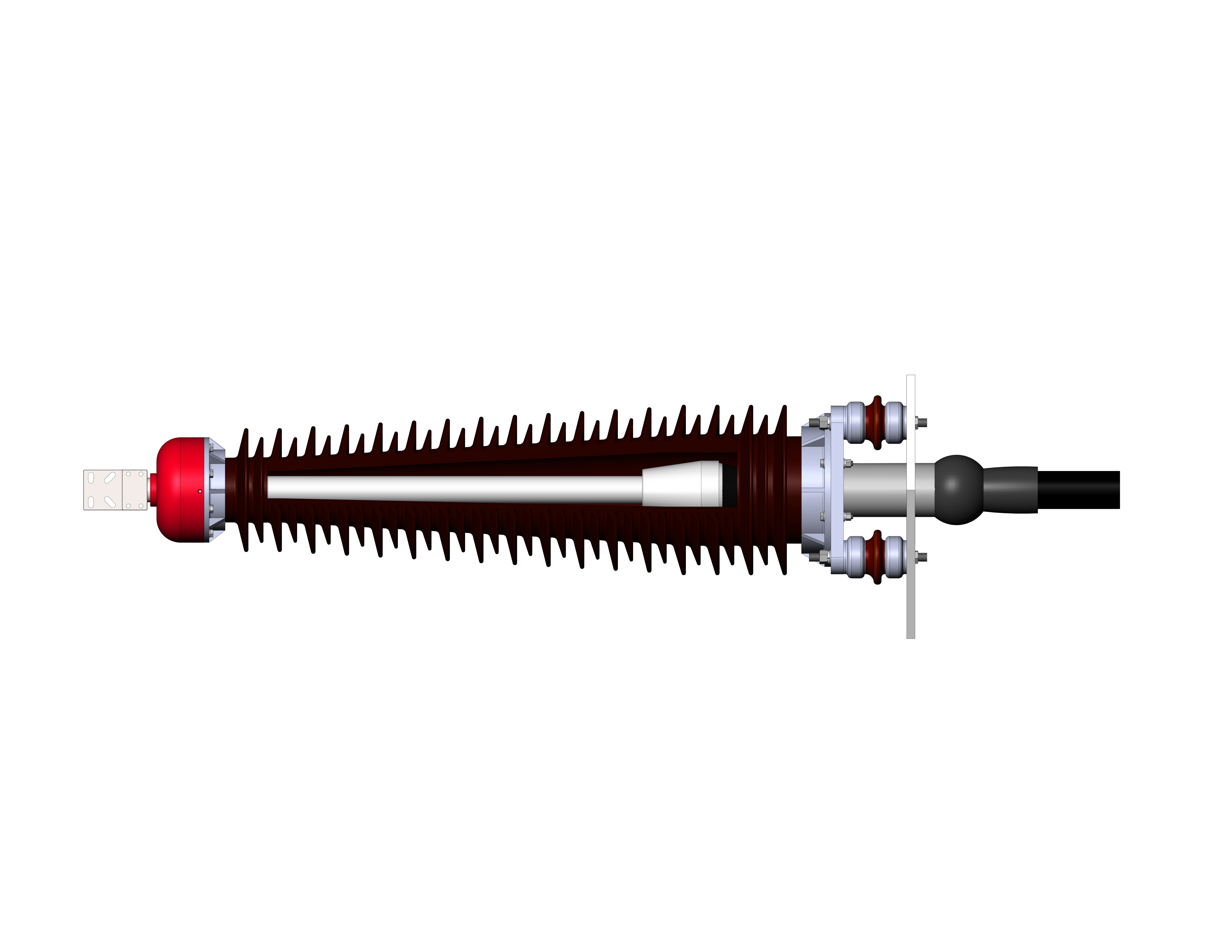

4. Poliisobutilene 5. Buglia in porcellana 6. Cone a sollecitazione 7. Piastra fissa 8. Supporto Isolatore 9. TAGGIO PIBLE 10. Cavo |
| S ize mm | 48/66KV | 64/110KV | 80/138KV | 127/220KV |
| H | 1270 | 1500 | 1750 | 2500 |
| A | 1510 | 1935 | 2085 | 3100 |
| B | 1925 | 2155 | 2400 | 3600 |
| C | 450 | 450 | 450 | 650 |
| D | 200 | 200 | 200 | 300 |
| E | Φ22 | Φ22 | Φ22 | Φ32 |
| Distanza di scricchiolio | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| NO. | Nome del test | Codice |
| 1 | Test di routine | R |
| 2 | Test di campionamento | S |
| 3 | Test del tipo | T |
| 4 | Test -di pre -identificazione | P |
| 5 | Test aggiuntivo | A |
| Articolo | 66kv | 110kv | 220KV |
| Scarico parziale | 72kv , scarico parziale non più di quanto precedentemente eseguiti | 96kv , scarico parziale non più di quanto precedentemente eseguiti | Scarico parziale di 190kV , non più di quanto precedentemente eseguiti |
| Tensione di resistenza della frequenza di alimentazione | 120kv/30min (corpo principale articolare 60min , nessun flashover Nessun rottura) | 160kV/30min (corpo principale articolare 60min , nessun flashover Nessun rottura) | 318kv/30min (corpo principale articolare 60min , nessun flashover Nessun rottura) |
| Test di sigillo | 0,25 ± 0,01MPA/1H per raccordi di tenuta, boccola di porcellana, boccola composita, nessuna perdita | ||
| 0,6 ~ 0,7 MPA/1H per boccola epossidica, nessuna perdita | |||
| Test di aspetto | Nessun danno, nessun cracking e altri difetti che influiscono sulla qualità e l'aspetto | ||
Tipo di prodotto/intervallo di applicazioni
*Caratteristiche del prodotto

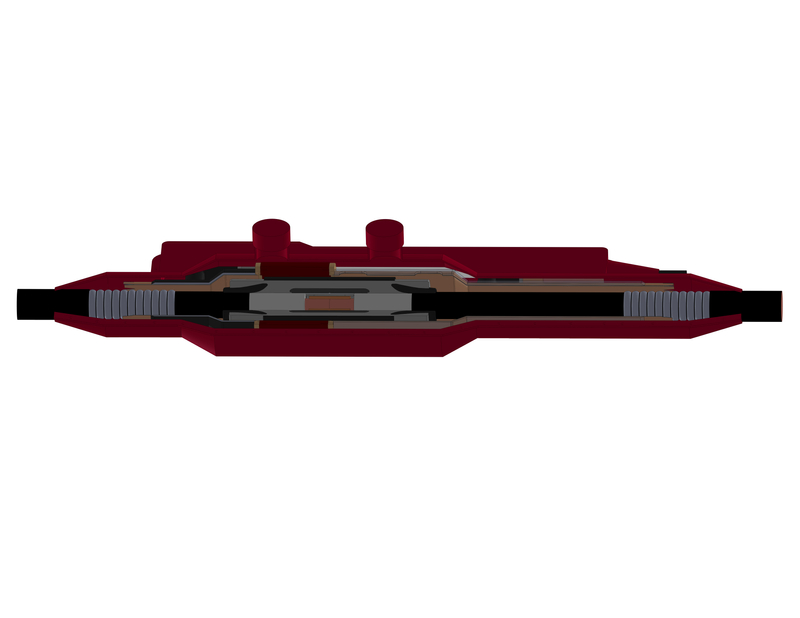

Il kit di giunti ad alta tensione di alta qualità da 110 kV è progettato per una connessione sicura e affidabile dei cavi ad alta tensione. Questo kit è progettato per fornire sigillatura e isolamento durevoli e ad alte prestazioni per i giunti dei cavi nei sistemi di trasmissione e distribuzione di potenza. Garantisce prestazioni elettriche ottimali, minimizzando i tempi di inattività e massimizzando la sicurezza sia per le applicazioni esterne che interne.
Caratteristiche chiave
Alta capacità di tensione
Valutazione per 110kV, fornendo un eccellente isolamento e prestazioni elettriche per applicazioni ad alta tensione.
Adatto a cavi single-core e tre core.
Materiale di isolamento avanzato
Utilizza materiali di alta qualità come polietilene reticolato (XLPE) e gomma siliconica per un isolamento elettrico superiore.
Garantisce una perdita minima e la massima protezione dai guasti elettrici.
Tecnologia di sigillatura affidabile
Il kit include componenti shrink di calore e shrink a freddo per fornire guarnizioni strette contro umidità, sporcizia e altri contaminanti.
Protezione contro perdite elettriche e danni ambientali.
Facile installazione
I componenti prefabbricati rendono l'installazione rapida e diretta, riducendo la necessità di strumenti specializzati o lunghi tempi di inattività.
Sono incluse istruzioni dettagliate per una configurazione efficiente, garantendo connessioni sicure in tempo minimo.
Durata e resistenza alle intemperie
Restende le condizioni meteorologiche rigide come l'esposizione ai raggi UV, le temperature estreme e l'elevata umidità.
Progettato per installazioni sia interne che esterne, offrendo prestazioni a lungo termine in infrastrutture critiche.
Applicazioni
Sistemi di trasmissione di potenza
Ideali per il collegamento di cavi medio -alta a tensione nelle reti elettriche, garantendo un trasferimento di energia senza soluzione di continuità senza compromettere la sicurezza.
Progetti di energia rinnovabile
utilizzati nelle centrali per vento, solari e idroelettriche per creare giunti via cavo robusti e sicuri, contribuendo all'efficienza energetica e all'affidabilità del sistema.
Sostazioni e reti industriali
adatte per ambienti industriali, sottostazioni e reti di distribuzione elettrica che richiedono giunti via cavo di alta qualità e resistenti ai guasti.
Le reti di telecomunicazione e dati
forniscono sigillatura e isolamento ad alte prestazioni per i cavi ad alta tensione nell'infrastruttura di telecomunicazioni.
Vantaggi del kit articolare da 110kV tramite
Sicurezza migliorata
Offre un eccellente isolamento elettrico per prevenire guasti e ridurre il rischio di rischi elettrici.
Riduce la possibilità di incendi elettrici o danni alle apparecchiature causati da giunti difettosi.
Performance duratura
Progettato per durare per decenni, anche negli ambienti più esigenti.
Riduce al minimo la necessità di frequenti manutenzioni o riparazioni, contribuendo a risparmi sui costi a lungo termine.
Economico
Riduce i tempi di inattività operativi durante l'installazione e la manutenzione, riducendo i costi del lavoro.
La natura durevole del kit garantisce un minor numero di sostituzioni e riparazioni nel tempo.
Perché scegliere il kit di giunti via cavo ad alta tensione da 110 kV?
Questo kit di giunti di alta tensione di alta qualità da 110 kV è la soluzione ideale per chiunque cerchi di proteggere, isolare e proteggere i collegamenti dei cavi ad alta tensione. Con le sue prestazioni affidabili, la protezione di lunga durata e il semplice processo di installazione, assicura che la tua infrastruttura elettrica rimanga sicura ed efficiente per gli anni a venire.
Contattaci oggi per una soluzione personalizzata su misura per i requisiti specifici del giunto via cavo!
