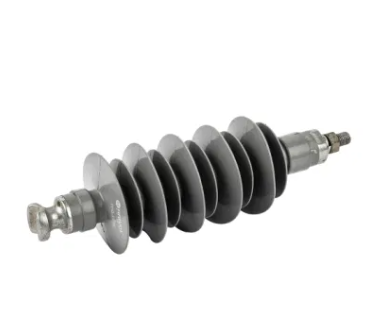

L'isolante polimerico composito ad alta tensione è un tipo avanzato di isolante utilizzato nei sistemi di alimentazione elettrica per supportare e isolare i conduttori ad alta tensione. Questi isolanti sono progettati per resistere a sollecitazioni elettriche elevate, carichi meccanici e condizioni ambientali. Stanno sempre più sostituendo gli isolanti di ceramica o di vetro tradizionali a causa delle loro prestazioni e durata superiori.
Questi isolanti polimerici compositi devono rispettare gli standard internazionali come IEC 61109, IEC 61952 e IEEE 1523.
Sono sottoposti a test rigorosi per prestazioni elettriche, meccaniche e ambientali.
La costruzione di un isolante polimerico composito ad alta tensione è un aspetto fondamentale del suo design, garantendo che soddisfi gli standard di prestazione elettrici, meccanici e ambientali richiesti. Di seguito è una spiegazione dettagliata della costruzione di questi isolanti, suddivisa nei loro componenti chiave:
1. Core (componente portante): realizzato in resina epossidica rinforzata in fibra di vetro. Fornisce all'isolante elevato resistenza meccanica per resistere ai carichi di trazione, compressione e flessione.
2. Weathersheds (alloggiamento esterno): realizzato in gomma siliconica o monomero di dieene propilene etilene (EPDM). Protegge il nucleo dai fattori ambientali e fornisce isolamento elettrico.
3. Raccordi terminali (attacchi metallici): realizzato in acciaio zincato, alluminio o ferro duttile. Collega l'isolante alla linea di trasmissione o alla struttura di supporto.
| Tipo | Tensione nominale (KV) | Carico meccanico specificato (KN) | Lunghezza della sezione (mm) | Distanza dell'arco min (mm) | Distanza di perdita (mm) | Impulso Lightning Restringe Bil (KV) | Resistenza della frequenza di potenza (bagnato) (KV) |
| FPQ-12/4 | 12 | 4 | 215 | 125 | 280 | 75 | 42 |
| FPQ-15/5 | 15 | 5 | 250 | 180 | 370 | 105 | 42 |
| FPQ-24/8 | 24 | 8 | 305 | 255 | 715 | 150 | 75 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1100 | 185 | 95 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1300 | 185 | 95 |
Linee di trasmissione: utilizzate nelle linee di alimentazione aerea per la trasmissione ad alta tensione (in genere 11 kV e oltre).
Sostazioni: impiegate in sottostazioni per il supporto della barra e l'isolamento delle attrezzature.
Elettrificazione ferroviaria: utilizzata nei sistemi di catenari aerei per le ferrovie.
Sistemi HVDC: adatto per applicazioni a corrente continua (HVDC) ad alta tensione.
Utilizzare scatole di legno e imballaggi in plastica per proteggere i prodotti da danni fisici, umidità e inquinanti ambientali.
Consegnato in tutto il mondo tramite merci, aria o merci. Sono disponibili soluzioni di spedizione personalizzate in base alle esigenze dei clienti.
