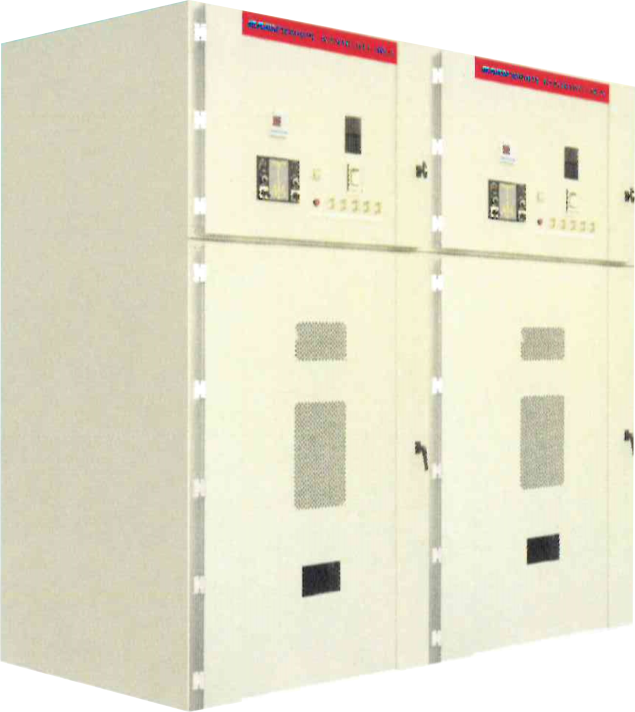

Il quadro di astinenza KYN61-40.5 tipi di prelievo AC è progettato per l'uso in sistemi di alimentazione AC 50Hz trifase con una tensione nominale di 40,5 kV. Questo quadro viene utilizzato principalmente per la ricezione e la distribuzione di energia elettrica nei sistemi di trasformazione e distribuzione di potenza tra centrali elettriche, sottostazioni, imprese industriali e minerarie ed edifici grattacieli. Fornisce inoltre funzionalità di controllo, protezione e monitoraggio del circuito. Progettato per soddisfare i requisiti di IEC 60298 , GB3906 , DL404 e altri standard internazionali, incorpora caratteristiche avanzate come cinque protezioni per una maggiore sicurezza e affidabilità.
Modello KYN61-40.5 Tipo di astinenza vestito Tipo CAILGO CLASCO FETALE AC è applicabile al sistema a tre fasi AC 5Hz, 40,5 kV Sistema di alimentazione elettrica a sezione elettrica singola. Standard GB3906.DL404, ecc. E ha una perfetta funzione di cinque prove.
Alta affidabilità : progettato per soddisfare rigorosi standard di sicurezza e operativi per i sistemi critici di distribuzione e trasformazione dell'energia.
Applicazioni versatili : adatto per l'uso in centrali elettriche, sottostazioni, complessi industriali e edifici grattacieli.
Protezione avanzata : offre cinque funzioni di protezione per garantire un funzionamento sicuro e stabile.
Conformità : pienamente conforme agli standard internazionali come IEC 60298 e GB3906.
Elevata resistenza all'isolamento : capacità di isolamento superiori per resistere ad alta tensione e garantire la longevità dell'attrezzatura.
Parametri tecnici
Voltag nominale | 40.5kv | |
Frequenza nominale | 50Hz | |
Bus CurrentFormain classificato | 1250.1600，2000A | |
Autobus Current Forbranch nominale | 630，1250，1600A | |
| Livello di isolamento nominale | Fase da Phasefase a Eart | Frattura isolante primaria |
| 1min Powerfrequency Restringing Tensione (EffectValue) | 95 kV | 115kv |
Lightning Impulse Restringe Tensione (Valore di picco) | 215kv | 185kv |
Circuito di controllo ausiliario 1 minuto di potenza di frequenza Tensione | 2000v | |
Correzione di rottura del corto circuito classificato | 25，31.5KA | |
Corrente di chiusura del corto circuito classificato (valore di picco) | 63，80KA | |
Valutazione breve tempo per resistere alla corrente (4S) | 25，31.5KA | |
| Valore di picco nominato resistere alla corrente | 63，80KA | |
Tensione nominale del circuito di controllo | DC110、220, AC110、220V | |
Dimensioni esterne (WXDXH) | 1400x2800 (3000) x2600mm | |
| Grado di protezione | ||
Involucro di classe di protezione | IP4X | |
Quando compartment.Circuit Breaker Chamber Door Iso Penned | IP2X | |
Questo quadro è dotato di cinque funzioni di protezione essenziali, garantendo la massima sicurezza sia per l'attrezzatura che per il personale:
Protezione eccessiva : impedisce danni da correnti eccessive.
Protezione dei guasti della Terra : rileva rapidamente i guasti del terreno.
Protezione a corto circuito : offre protezione contro eventi a corto circuito, mantenimento dell'integrità del sistema.
Protezione da sovratensione : protezione delle apparecchiature da picchi di tensione dannosi.
Protezione da interblocco meccanico : garantisce un funzionamento sicuro e impedisce azioni di commutazione errate.
Sicurezza avanzata : dotato di cinque meccanismi di protezione, fornendo piena protezione sia per l'attrezzatura che per il sistema di alimentazione.
Durabilità : costruito con materiali di alta qualità, offrendo una lunga durata e manutenzione minima.
Opzioni personalizzabili : configurazioni flessibili per varie esigenze operative.
Progettazione compatta : progettazione efficiente dal punto di vista dello spazio per facilmente installazione e integrazione nei sistemi esistenti.
Conformità degli standard globali : è conforme agli standard internazionali che garantiscono alte prestazioni e affidabilità.
