1 、 standard di esecuzione del prodotto
1. GB/T 5023-2008/IEC60227: 2007
Cavi isolati in PVC con tensione nominale di 450/750 V e inferiore
Modelli di prodotti principali: BV, RV, BVV, RVV
2. JB/T 8734-2012
Cavi isolati in PVC, fili e cavi flessibili con tensione nominale di 450/750 V e inferiore
Modelli di prodotto principali: BV, BLV, BVR, BVV, BLVV, BLVVB, BVVB, RVB, RVS, RVP, RVVP
2. Esempio di modello di prodotto:

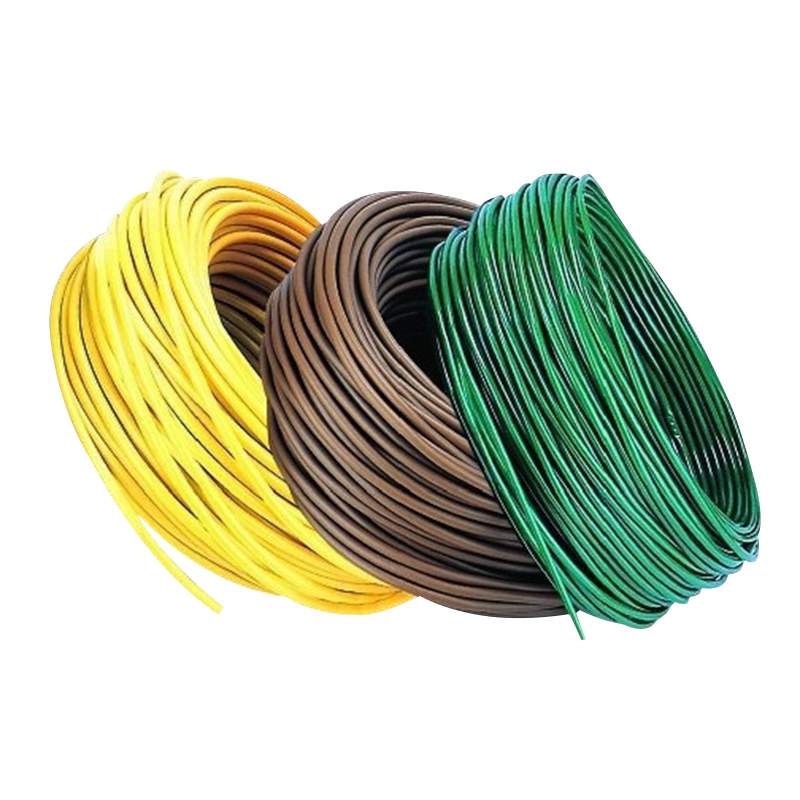

BV: Tensione nominale 450/750V, conduttore duro conduttore singolo a scopo generale.
RV: Tensione nominale 450/750V, conduttore flessibile a scopo singolo a scopo generale.
BVR: tensione nominale 450/750V, cavo flessibile isolato in PVC del nucleo di rame.
RVS: filo flessibile con una tensione nominale di 300/300 V, connessione a distorsione isolata in PVC in PVC in rame.
ZR-BV: tensione nominale 450/750V, conduttore duro a scopo singolo Cavo a fiamma senza flame.
ZR-BVR: tensione nominale 450/750V, cavo flessibile per ritardanti di fiamma isolato in PVC.
WDZ-BE: Tensione nominale 450/750V, cavo a bassa fiamma a bassa fiamma a bassa fiamma di fumo a bassa fiamma di fumo.
WDZ-BER: tensione nominale 450/750V, cavo flessibile flessibile a bassa fiamma a bassa fiamma a bassa fiamma di fumo a bassa fiamma.
NH-BV: tensione nominale 450/750V, cavo isolato al fuoco in PVC in PVC.
NH-BVR: tensione nominale 450/750V, cavo flessibile resistente al fuoco isolato in PVC in PVC
2 、 Requisiti tecnici del prodotto
Caratteristiche di utilizzo
1.1 Tensione nominale:
U0/U è 450/750V, 300/300V e 300/500V;
1.2 Temperatura di lavoro:
Le temperature di lavoro ammissibili a lungo termine per cavi e fili sono 70 ℃ e 90 ℃.
1.3 Temperatura di posa:
La temperatura di posa di cavi e fili non deve essere inferiore a 0 ℃ e devono essere generalmente posti attraverso i tubi;
1.4 Raggio di flessione:
Per i cavi con diametro esterno (d) ≤ 25 mm, il piccolo raggio di flessione ammissibile è 4D;
Se il diametro esterno (d) del cavo è ≥ 25 mm, il piccolo raggio di flessione ammissibile è 6D;
1.5 Ambito di applicazione:
Questo prodotto è adatto per il cablaggio interno di illuminazione civile e elettrodomestici, nonché cavi e fili per dispositivi di alimentazione, elettrodomestici, strumenti e apparecchiature di telecomunicazione con una tensione CA di 450/750 V e inferiore. La struttura del nucleo morbido è adatta per situazioni in cui è necessaria la flessibilità per il cablaggio fisso.
3 、 Requisiti strutturali
2.1 Conduttori
2.1.1 Materiali
I conduttori di rame devono essere ricoverati di fili di rame e i fili singoli nel conduttore possono essere non staccati o staccati.
Conduttore di alluminio
