Verificare che la tensione del sistema non superi la potenza nominale del cavo:
H07V-K: 450/750 V (U₀/U), adatto per la maggior parte dei circuiti di controllo e alimentazione a bassa tensione.
RV: tipicamente 450/750 V o 300/500 V a seconda dello standard e del produttore.
Per i sistemi trifase a 400 V, 450/750 V è la scelta standard. Per i circuiti di controllo a tensione inferiore, 300/500 V potrebbero essere sufficienti.
Classe 5 (filo sottile): massima flessibilità, ideale per applicazioni mobili, curve strette e apparecchiature soggette a vibrazioni.
Classe 2 (trefola): flessibilità moderata, adatta per installazioni fisse con flessioni occasionali.
Solido (Classe 1): non consigliato per applicazioni che richiedono mobilità.
Per una maggiore mobilità, selezionare un conduttore di Classe 5 secondo IEC 60228.
Selezionare la dimensione del conduttore in base a:
Corrente di carico continua
Caduta di tensione consentita
Temperatura ambiente e raggruppamento
Resistenza al cortocircuito
Intervallo tipico: da 0,5 mm² a 240 mm². Per i pannelli di controllo, è comune 0,5–6 mm². Per i collegamenti di alimentazione potrebbero essere necessari 10–240 mm².
Isolamento in PVC: standard, nominale 70°C continuo. Adatto per la maggior parte delle applicazioni interne.
PVC resistente al calore: disponibile per temperature più elevate, se necessario.
PVC ignifugo: per installazioni che richiedono la norma IEC 60332-1 o prestazioni antincendio specifiche del progetto.
Confermare la temperatura massima del conduttore e le condizioni ambientali.
Luoghi asciutti e interni: il PVC standard è adeguato.
Aree umide o bagnate: confermare l'idoneità o prendere in considerazione un isolamento alternativo.
Aree ad alta temperatura: verificare la temperatura nominale rispetto al calore dell'ambiente e dell'apparecchiatura.
Cablaggio del pannello e dell'armadio: il cavo flessibile semplifica l'instradamento e riduce lo stress sui terminali.
Attrezzatura mobile: selezionare un numero elevato di trefoli e un raggio di curvatura appropriato.
Installazione fissa: tipicamente 4 × diametro esterno.
Installazione flessibile/mobile: generalmente 6 × diametro esterno o come specificato dal produttore.
Per flessioni ripetute, seguire il raggio di curvatura minimo consigliato per evitare l'affaticamento del conduttore.
Seleziona i colori per fase, neutro e terra protettiva:
Fase: nero, marrone, grigio o altri colori.
Neutro: blu.
Terra di protezione: verde/giallo.
Altro: rosso, bianco, arancione, ecc., per il cablaggio di controllo o di segnale.
Confermare i requisiti di colore rispetto ai codici di cablaggio locali.
H07V-K: EN 50525-2-31, IEC 60227, VDE 0281.
Camper: GB/T 5023, JB/T 8734.
Ritardo di fiamma: IEC 60332-1.
RoHS/REACH: confermare la conformità se richiesto per il mercato di destinazione.
Richiedere rapporti di prova o certificati di conformità secondo necessità.
Bobine: 100 m, 200 m o personalizzate.
Tamburi: per sezioni trasversali più grandi o lunghezze lunghe.
Lunghezze tagliate: pretagliate con terminali o ghiere se necessario.
Confermare l'imballaggio per proteggere l'isolamento durante il trasporto e lo stoccaggio.
| Parametro | Unità | Intervallo tipico/Opzione |
|---|---|---|
| Standard | — | EN 50525-2-31, IEC 60227, GB/T 5023 |
| Tipo | — | RV/H07V-K, cavo unipolare flessibile |
| Tensione nominale U₀/U | V | 450/750 |
| Conductor | — | Rame flessibile, Classe 5 secondo IEC 60228 |
| Isolamento | — | PVC |
| Temperatura del conduttore | °C | 70 (continua) |
| Temperatura ambiente | °C | Da -15 a +70 (installazione fissa) |
| Intervallo di sezioni trasversali | mm² | 0,5 – 240 |
| Diametro esterno | mm | Dipende dalla sezione trasversale |
| Raggio di curvatura (fisso) | — | ≥ 4 × diametro esterno |
| Raggio di curvatura (flessibile) | — | ≥ 6 × diametro esterno |
| Ritardante di fiamma | — | Opzionale, IEC 60332-1 |
| Colore | — | Nero, blu, marrone, grigio, verde/giallo, rosso, bianco, arancione, personalizzato |
| Confezione | — | Bobina, tamburo, lunghezza tagliata |
| Lunghezza | m | 100, 200, 500, 1000, personalizzato |
| RoHS/REACH | — | Disponibile su richiesta |
Nota: le specifiche variano in base al produttore e allo standard. Confermare le dimensioni effettive, la temperatura nominale e le approvazioni prima di ordinare.
Cablaggio interno del quadro e del quadro di controllo
Quadri di distribuzione e cassette di misura
Apparecchiature elettriche e collegamenti degli apparecchi
Strumenti portatili e cavi di alimentazione temporanei
Circuiti di illuminazione e cablaggio di segnale
Pannelli di automazione e strumentazione
Manutenzione e riparazione cablaggi dove è richiesta flessibilità

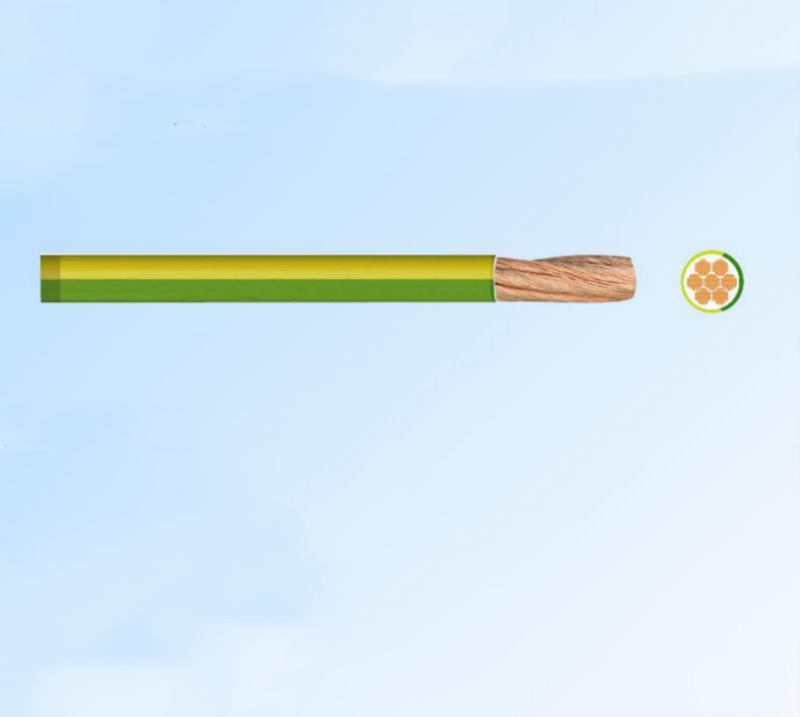

H07V-K
450/750V
Codice:RV,H07V-K,NYAF
Standard: TEC227.VDE0281, BS6004
Costruizione: -flessibile conduttore di rame
Isolamento 2-PVC
Applicazione: per l'installazione protetta in attrezzatura e raccordo di illuminazione.
Anche per l'installazione nel condotto, sopra e sotto l'intonaco
Dati tecnici: max. Temperatura operativa 70 ℃
Temperatura del Ciruit corto 160 ℃
Nominale Attraverso Sezione | Numero e dia.of fili | Spessore dell'isolamento | Diametro complessivo medio | Conduttore DC Resistenza a 20 ℃ | Ca. Totale Peso | Max. CURENT PORTAZIONE Capacità a 30 ℃ | ||
mm² | No. × mm | mm | min | max | Q/km | Kg/km | Pipe a | Aria a |
1.5 | 27 × 0,25 | 0.7 | 2.8 | 3.4 | 13.3 | 21.0 | 15 | 24 |
2.5 | 45 × 0,25 | 0.8 | 3.4 | 4.1 | 7.98 | 32.0 | 20 | 32 |
4 | 50 × 0,30 | 0.8 | 3.9 | 4.8 | 4.95 | 48.0 | 25 | 42 |
6 | 75 × 0,30 | 0.8 | 4.4 | 5.3 | 3.30 | 68.0 | 33 | 54 |
10 | 73 × 0,40 | 1.0 | 5.7 | 6.8 | 1.91 | 113 | 45 | 73 |
16 | 119 × 0,40 | 1.0 | 6.7 | 8.1 | 1.21 | 174 | 61 | 98 |
25 | 182 × 0,40 | 1.2 | 8.4 | 10.2 | 0.780 | 282 | 83 | 129 |
35 | 252 × 0,40 | 1.2 | 9.7 | 11.7 | 0.554 | 378 | 103 | 158 |
50 | 364 × 0.40 | 1.4 | 11.5 | 13.9 | 0.386 | 543 | 120 | 198 |
