Filo di alimentazione H07Z-U/R alogeno 450/750 V con conduttore di rame per una maggiore sicurezza

Come selezionare il cavo di alimentazione H07Z-U/R senza alogeni corretto

1. Rating di tensione

Verificare che la tensione del sistema non superi la potenza nominale del cavo:

• H07Z-U/R: 450/750 V (U₀/U), adatto per circuiti di alimentazione e controllo a bassa tensione.
  Per i sistemi trifase a 400V lo standard è 450/750V. Per i circuiti di controllo a tensione inferiore, questa valutazione fornisce un margine adeguato.

2. Tipo di conduttore: solido o intrecciato

• H07Z-U (solido): Adatto per installazioni fisse dove il cavo non è soggetto a movimenti o flessioni ripetute. Più facile da terminare in alcuni tipi di terminali.

• H07Z-R (flessibile, flessibile): ideale per il passaggio attraverso condotti con curve e per collegamenti che richiedono una certa flessibilità durante l'installazione. Non destinato alla flessione continua; utilizzare H07Z-K per una maggiore flessibilità.
  Selezionare U per cablaggio fisso semplice; selezionare R quando l'installazione richiede tirazioni e piegature più facili.

3. Area della sezione trasversale

Scegli la dimensione del conduttore in base a:

• Corrente di carico continua

• Caduta di tensione consentita

• Temperatura ambiente e raggruppamento

• Resistenza al cortocircuito
  Intervallo tipico: da 0,5 mm² a 240 mm². Dimensioni comuni per il cablaggio di pannelli ed edifici: 1,5, 2,5, 4, 6, 10, 16, 25, 35 mm².

4. Materiale isolante e temperatura

• Isolamento termoplastico privo di alogeni: temperatura nominale continua del conduttore di 70°C.

• Basso contenuto di fumo e zero alogeni: conforme a IEC 60754 (gas acido alogeno) e IEC 61034 (densità di fumo) durante il test.

• Ritardante di fiamma: conforme alla norma IEC 60332-1 per la propagazione verticale della fiamma a cavo singolo.
  Confermare che il prodotto selezionato soddisfi i requisiti specifici di prestazione antincendio del progetto.

5. Ambiente di installazione

• Edifici pubblici e aree ad alta occupazione: richiesto laddove è necessario ridurre al minimo l'emissione di gas tossici e fumi.

• Tunnel, stazioni sotterranee e spazi chiusi: la bassa emissione di fumo facilita l'evacuazione e la lotta antincendio.

• Ospedali, scuole, data center: proteggi le apparecchiature sensibili e le persone dai gas corrosivi.

• Luoghi esterni o umidi: H07Z-U/R è principalmente per installazioni fisse interne. Per aree esterne o umide, verificare l'idoneità o prendere in considerazione un isolamento alternativo.

• Aree ad alta temperatura: verificare la temperatura ambiente rispetto al limite del conduttore di 70°C.

6. Raggio di curvatura

• Installazione fissa: tipicamente 4 × diametro esterno per cavo non armato.

• Durante l'installazione: evitare curve strette che potrebbero danneggiare l'isolamento.

7. Codificazione colore

Seleziona i colori per fase, neutro e terra protettiva:

• Fase: Nero, marrone, grigio.

• Neutro: blu.

• Terra di protezione: verde/giallo.

• Altro: rosso, bianco, arancione per il cablaggio di controllo o di segnale.
  Confermare con i codici di cablaggio locali e le specifiche di progetto.

8. Standard e approvazioni

• H07Z-U/R: EN 50525-3-31, IEC 60227 (ove applicabile), VDE 0281-9.

• Senza alogeni: IEC 60754-1/2.

• Densità dei fumi: IEC 61034-1/2.

• Ritardo di fiamma: IEC 60332-1.

• RoHS/REACH: confermare la conformità se richiesto.
  Richiedere rapporti di prova o certificati di conformità secondo necessità.

9. Imballaggio e lunghezza

• Bobine: 100 m, 200 m o personalizzate.

• Tamburi: per sezioni trasversali più grandi o lunghezze lunghe.

• Lunghezze tagliate: pretagliate con ghiere o terminali se necessario.
  Confermare l'imballaggio per proteggere l'isolamento durante il trasporto e lo stoccaggio.

Specifiche tecniche

Nota: le specifiche variano in base al produttore e allo standard. Confermare le dimensioni effettive, la temperatura nominale e le approvazioni prima di ordinare.

Applicazioni tipiche

• Edifici pubblici: aeroporti, stazioni ferroviarie, centri commerciali

• Tunnel, passaggi sotterranei e aree di parcheggio recintate

• Ospedali, scuole e altre strutture ad alta occupazione

• Data center e sale telecomunicazioni

• Pannelli di controllo e quadri di distribuzione che richiedono un basso livello di fumo

• Circuiti di illuminazione di emergenza e allarme antincendio

• Cablaggio fisso nelle aree in cui è richiesto un cavo privo di alogeni

•

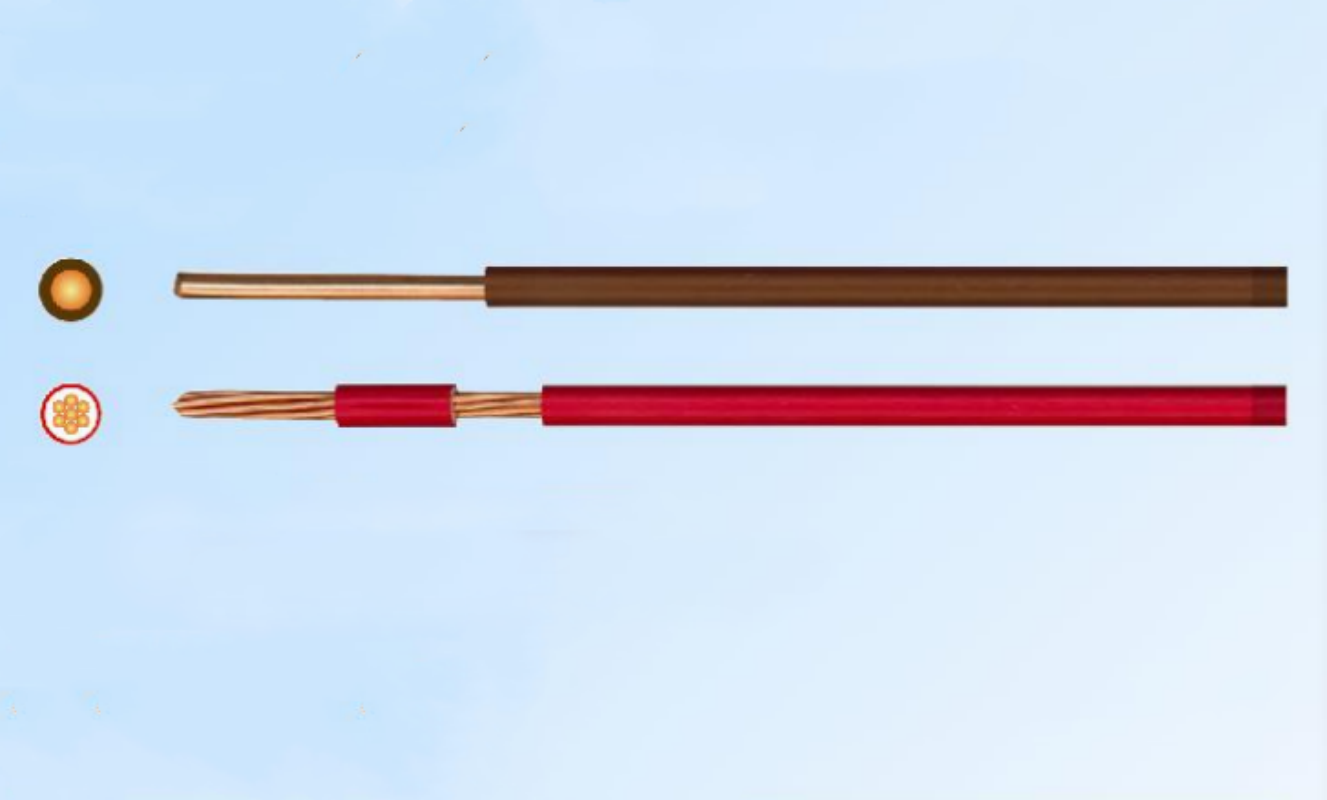

H07Z-U/R.

450/750V

Codice:H07Z-U/R

Standard: Cenelec HD 22.9.BS 7211

Costruizione: conduttore di rame-solido o a filo

                      Isolamento termoinduttore LSFOH 2-speciali

Applicazione: luoghi in cui esiste un rischio di incendio e luoghi affollati come centri commerciali, centri d'affari, hotel,

Scuole, tunnel ecc.

Dati tecnici: max. Temperatura operativa 70 ℃
