| Quantità: | |
|---|---|
| 1. FORNICA USCIO 2. SCUDIO DI CADAZIONE 3. Isolamento centrale 4. Poliisobutilene 5. Buglia composita 6. Cone a sollecitazione 7. Piastra fissa 8. Supporto Isolatore 9. TAGGIO PIBLE 10. Cavo |
| Taglia mm | 48/66KV | 64/110KV | 80/138KV | 127/220KV |
| H | 1270 | 1500 | 1750 | 2500 |
| A | 1510 | 1935 | 2085 | 3100 |
| B | 1925 | 2155 | 2400 | 3600 |
| C | 450 | 450 | 450 | 650 |
| D | 200 | 200 | 200 | 300 |
| E | Φ22 | Φ22 | Φ22 | Φ32 |
| Distanza di scricchiolio | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| NO. | Nome del test | Codice |
| 1 | Test di routine | R |
| 2 | Test di campionamento | S |
| 3 | Test del tipo | T |
| 4 | Test di pre-identificazione | P |
| 5 | Test aggiuntivo | A |
| Articolo | 66kv | 110kv | 220KV |
| Scarico parziale | 72kv, scarico parziale non più di quanto precedentemente eseguiti | 96kv, scarico parziale non più di quanto precedentemente eseguiti | 190kv, scarico parziale non più di quanto precedentemente eseguiti |
| Tensione di resistenza della frequenza di alimentazione | 120kv/30min (corpo principale articolare 60min, nessun flashover Nessun rottura) | 160kV/30min (corpo principale articolare 60min, nessun flashover Nessun rottura) | 318kv/30min (corpo principale articolare 60min, nessun flashover Nessun rottura) |
| Test di sigillo | 0,25 ± 0,01MPA/1H per raccordi di tenuta, boccola di porcellana, boccola composita, nessuna perdita | ||
| 0,6 ~ 0,7 MPA/1H per boccola epossidica, nessuna perdita | |||
| Test di aspetto | Nessun danno, nessun cracking e altri difetti che influiscono sulla qualità e l'aspetto | ||

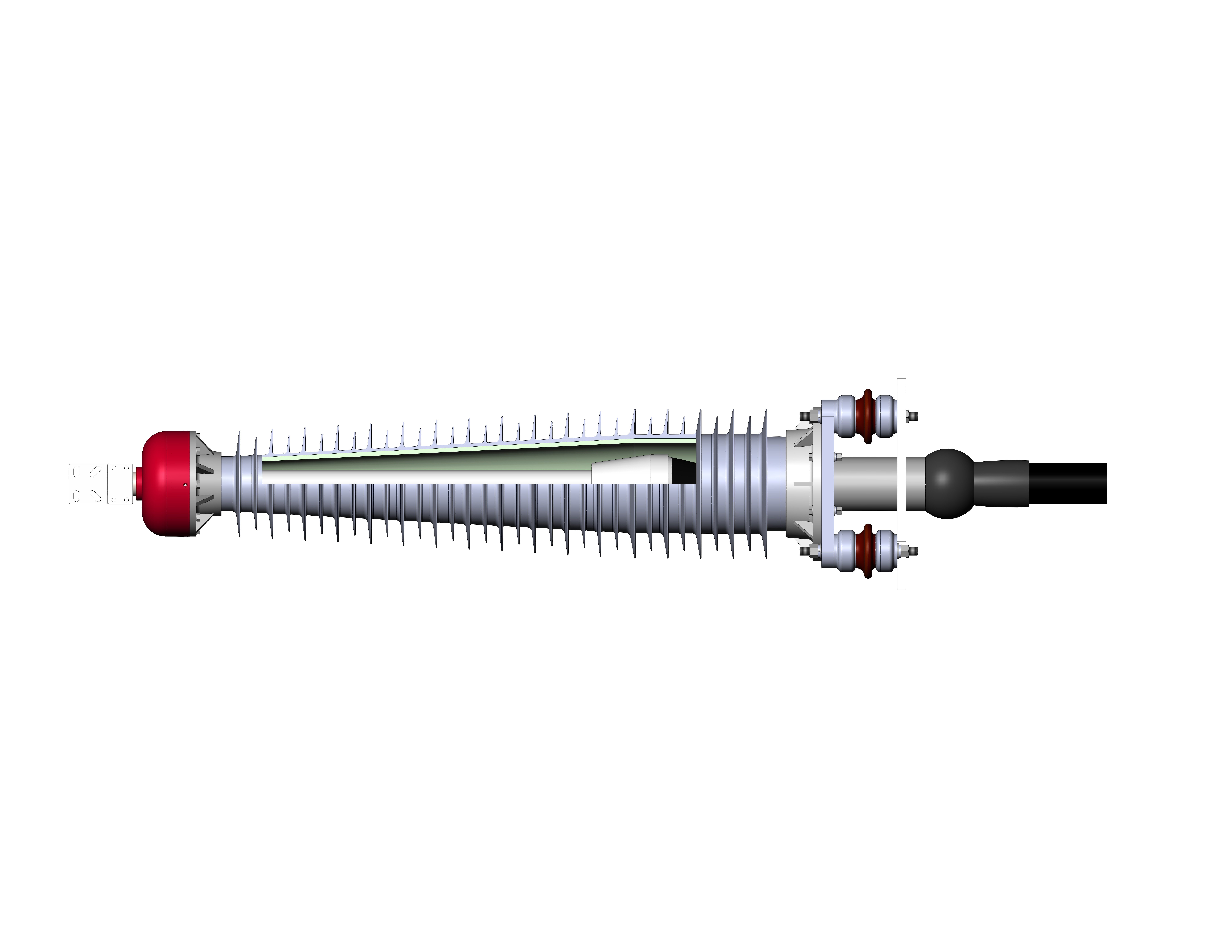

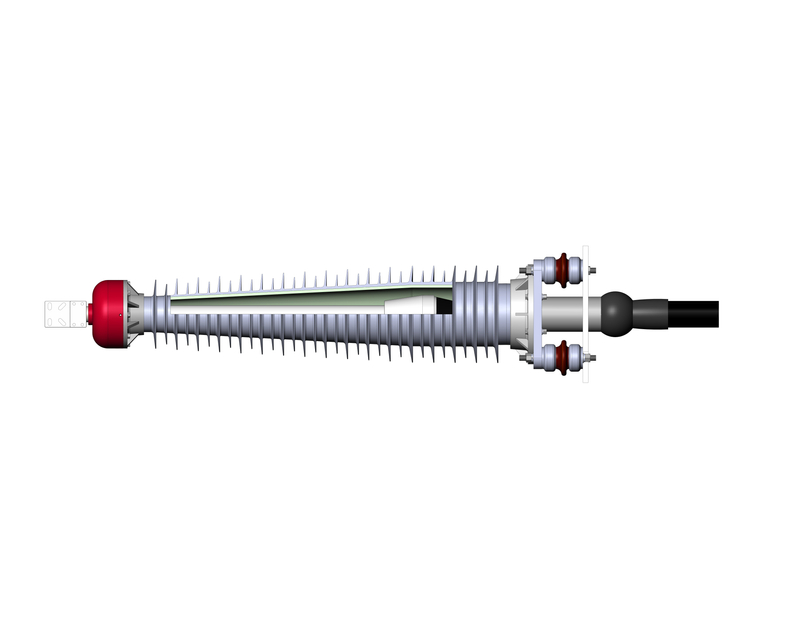

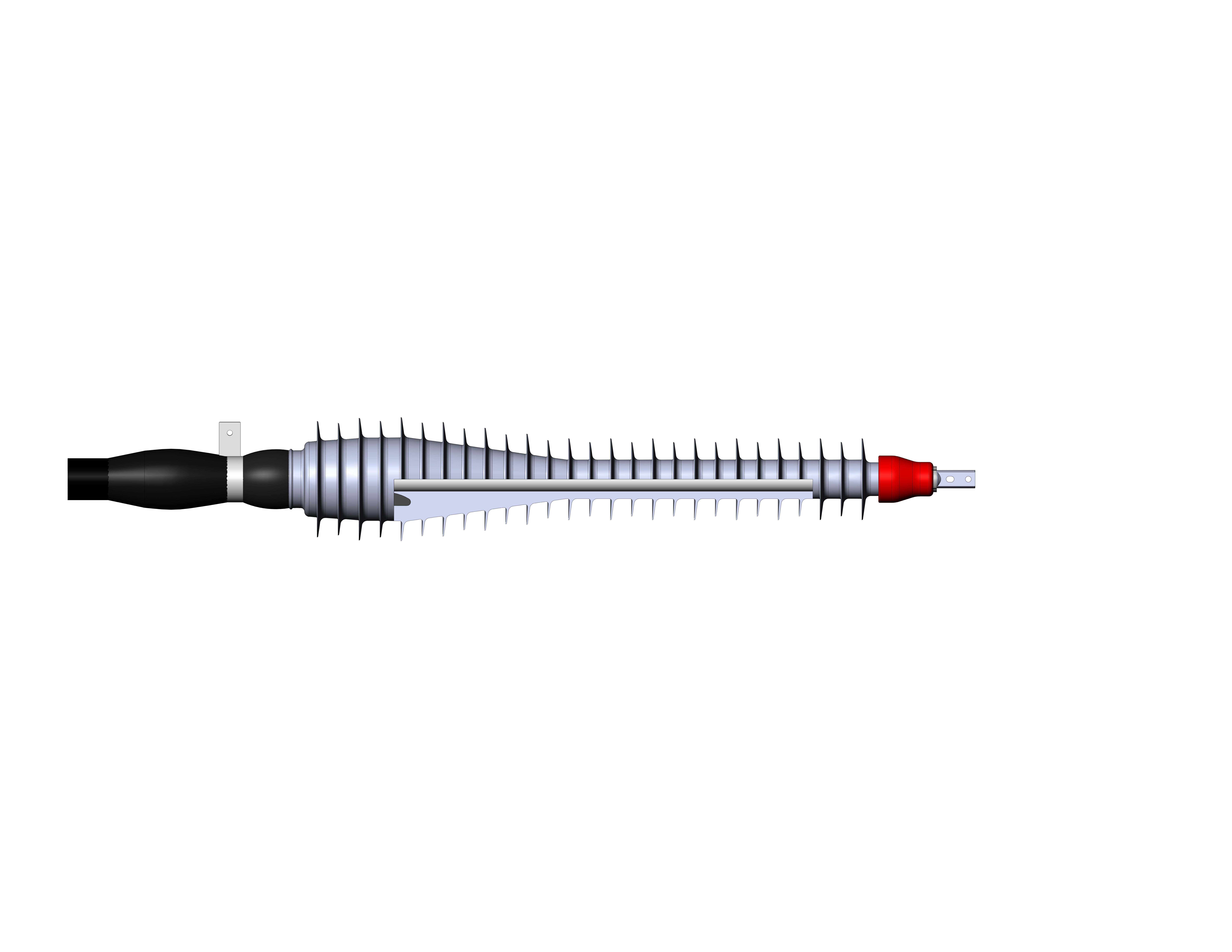

La terminazione del cavo HV per outdoor da 132kV con boccola composita è una soluzione avanzata progettata per i sistemi ad alta tensione. Costruito con materiali compositi e progettati per ambienti esterni, fornisce isolamento affidabile, resistenza alle intemperie e prestazioni di lunga durata, rendendolo ideale per l'infrastruttura di potenza critica.
Capacità ad alta tensione
Progettato per sistemi a 132 kV, garantendo prestazioni ottimali nella trasmissione e distribuzione ad alta tensione.
Materiale isolante composito
Realizzato in gomma siliconica o materiali equivalenti, offrendo idrofobicità superiore, resistenza ai raggi UV e resistenza all'inquinamento.
Design leggero
La costruzione composita è significativamente più leggera della porcellana, riducendo gli sforzi di trasporto e installazione.
Sicurezza migliorata
L'elevata resistenza meccanica e flessibilità impediscono danni da impatto o vibrazioni, garantendo l'affidabilità operativa.
Resistenza meteorologica e inquinante
Performance eccezionali in condizioni ambientali difficili, tra cui forti piogge, neve, nebbia di sale e inquinamento industriale.
Trasmissione di potenza : collegamento di cavi ad alta tensione a sottostazioni, trasformatori e quadri.
Progetti di energia rinnovabile : facilitare le connessioni ad alta tensione in parchi eolici, centrali solari e stazioni idroelettriche.
Distribuzione dell'energia industriale : supportare i sistemi di energia industriale su larga scala.
Valutazione di tensione : 132KV
Materiale isolante : gomma in silicone composito con un nucleo epossidico rinforzato con fibra di vetro.
Distanza di Creemage : progettata per soddisfare o superare gli standard di prestazione dell'inquinamento.
Capacità corrente : personalizzabile per i requisiti specifici dell'applicazione (ad es. 1250a, 1600a).
Conformità standard : soddisfa gli standard IEC 60840 e IEEE 48 per accessori ad alta tensione.
Durabilità : il materiale composito è resistente alle crepe e non si frantuma come la porcellana.
Sicurezza : non infiammabile e resistente all'arco, con bassi requisiti di manutenzione.
Lightweight : allenta la gestione e l'installazione in posizioni remote o elevate.
Resistente alla corrosione : resiste all'esposizione a lungo termine a condizioni ambientali aggressive.
Eco-friendly : i materiali compositi sono riciclabili e hanno un impatto ambientale inferiore rispetto alla porcellana tradizionale.
Preparazione
Assicurarsi che l'area di terminazione del cavo sia pulita, asciutta e libera da contaminanti.
Verificare tutti i componenti per l'integrità e le specifiche corrette.
Assemblaggio
Utilizzare strumenti appropriati e seguire le istruzioni di installazione del produttore.
Garantire un corretto allineamento e fissare tutti i raccordi meccanici.
Test e messa in servizio
Condurre test elettrici e meccanici per garantire un funzionamento sicuro e affidabile.
Manutenzione
Pulizia e ispezione periodiche per rimuovere la polvere o i contaminanti e garantire l'affidabilità a lungo termine.
La terminazione del cavo HV per boccole composito da 132kV è una scelta ideale per le moderne applicazioni ad alta tensione. Il suo design innovativo, la costruzione leggera e le prestazioni superiori in condizioni difficili lo rendono una soluzione affidabile ed economica per i sistemi di alimentazione.
