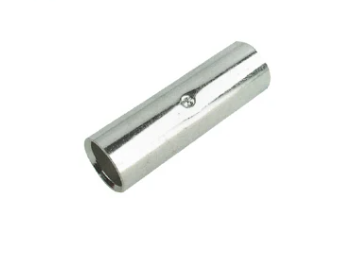

Confermare i metalli da unire:
Da rame ad alluminio: connettore bimetallico standard con transizione rame-alluminio.
Alluminio su alluminio: connettore in alluminio o connettore bimetallico con contatto alluminio-alluminio.
Da rame a rame: connettore in rame; il bimetallo non è richiesto a meno che non sia specificato per la standardizzazione.
Identificare la forma del conduttore su ciascun lato:
Cavo a trefoli, cavo solido, barra collettrice, tubo o capocorda.
Gamma di sezioni trasversali: tipicamente 16–800 mm², con dimensioni personalizzate disponibili.
Verificare se il connettore deve accettare dimensioni diverse su ciascun lato, ad esempio un cavo in alluminio da 240 mm² con una barra collettrice in rame da 120 mm².
Corrente nominale: corrisponde alla corrente di carico continua con un margine per la temperatura ambiente e il raggruppamento.
Tensione: verificare i requisiti di isolamento per le applicazioni BT o MT.
Resistenza al cortocircuito: verificare che il connettore possa sopportare la corrente di cortocircuito del sistema senza un eccessivo aumento della temperatura o danni meccanici.
| Tipo | Descrizione | Uso tipico |
|---|---|---|
| Imbullonato | Morsetto meccanico con bulloni | Assemblaggio sul campo, regolabile, facile sostituzione |
| Compressione | Crimpato con utensile idraulico | Giunti permanenti, minore resistenza di contatto |
| Combinato | Caratteristiche imbullonate e di compressione | Collegamenti con vibrazioni elevate o critici |
| Selezionare in base agli strumenti disponibili, ai requisiti di manutenzione e all'affidabilità dei giunti. |
Fornire o confermare:
Diametro e spaziatura dei fori dei bulloni
Larghezza, lunghezza e spessore del palmo
Dimensione o filettatura del perno
Diametro e orientamento dell'ingresso cavi
Disegno o campione se non standard
Lato rame: T2, TU1 o rame equivalente.
Lato in alluminio: 1060, 1050 o alluminio equivalente.
Incollaggio: saldatura per attrito, saldatura a bagliore o brasatura. La saldatura per attrito è comune per la transizione Cu-Al ad alta resistenza.
Trattamento superficiale: stagnatura sul lato rame opzionale; lato in alluminio solitamente nudo o trattato con ossidazione.
Per interni: design standard; verificare la distanza e l'isolamento.
Per esterni: resistenza ai raggi UV, alla pioggia e ai cambiamenti termici.
Costiero o industriale: specificare la protezione dalla corrosione e la compatibilità dei materiali.
Umidità elevata: confermare il trattamento superficiale e la sigillatura, se necessario.
Vibrazione: utilizzare il tipo imbullonato o combinato con funzioni di bloccaggio.
Specificare gli standard applicabili:
IEC 61238-1: Connettori a compressione e meccanici per cavi di alimentazione.
GB/T 14315: connettori del cavo di alimentazione.
DL/T 759: Connettori per linee aeree.
Requisiti specifici del progetto per resistenza di contatto, aumento di temperatura e test di cortocircuito.
Richiedere rapporti di prova per resistenza al contatto, resistenza alla trazione e aumento della temperatura, se necessario.
Contrassegnare ciascun connettore con dimensione, materiale e numero di lotto.
Imballare in cartoni o casse di legno per evitare deformazioni.
Includere le istruzioni di installazione, se necessario.
| Parametro | Unità | Intervallo tipico/Opzione |
|---|---|---|
| Tipo | — | Connettore per cavo di collegamento bimetallico, imbullonato/compressore/combinato |
| Materiale | — | Rame T2/TU1 + Alluminio 1060/1050 |
| Processo di incollaggio | — | Saldatura per attrito, saldatura a scintillio, brasatura |
| Gamma dei conduttori | mm² | 16 – 800, personalizzato |
| Interfaccia laterale in rame | — | Capocorda, sbarra collettrice, tubo, perno filettato |
| Interfaccia laterale in alluminio | — | Capocorda, sbarra collettrice, tubo, perno filettato |
| Dimensione del bullone | — | M8, M10, M12, M16, personalizzato |
| Spaziatura dei fori dei bulloni | mm | Secondo il disegno |
| Corrente nominale | A | 100 – 2000, a seconda della sezione |
| Tensione nominale | V | BT/MT come richiesto |
| Resistenza di contatto | — | ≤ 1,1 × giunto in rame di riferimento |
| Aumento della temperatura | K | ≤ 45 K alla corrente nominale |
| Resistenza al cortocircuito | Ka | In base ai requisiti di sistema |
| Trattamento superficiale | — | Placcatura laterale in rame opzionale; lato in alluminio nudo |
| Protezione | — | Interno/esterno |
| Standard | — | IEC 61238-1, GB/T 14315, DL/T 759 |
| Imballaggio | — | Cartone, cassa di legno, pallet |
Nota: le dimensioni, i valori nominali attuali e i dettagli dell'interfaccia sono personalizzati. Confermare con disegni o campioni prima di ordinare.
Transizione tra cavo in alluminio e barra in rame
Terminali per trasformatori, quadri e apparecchiature di controllo
Collegamenti della linea aerea esterna
Collegamenti delle sbarre e delle apparecchiature della cabina
Convertitori di energia rinnovabile, accumulatori di batterie e convertitori di potenza
Distribuzione dell'energia industriale e collegamenti dei motori
Aree in cui i conduttori in rame e alluminio devono essere uniti senza contatto diretto
Paese di origine: Cina (Mainland)
Tipo: collegamento bimetale
Applicazione: potenza, connettore del cavo
Genere: altro
Nome: connettore del cavo
Materiale: E-Cu; AL-99,6%
Trattamento superficiale: luminoso
Colore: argento, personalizzato
Certificato: CE ROHS ISO9001
Funzionalità: installazione semplice, uso sicuro, economico
Codice HS: 8536909000
OEM: fornito
