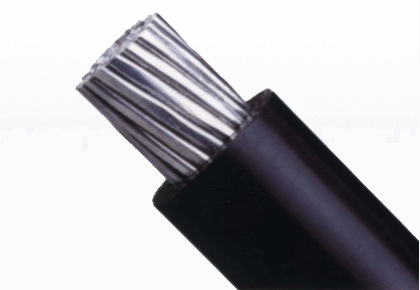

Conduttori aerei di rinforzo della rete HV da 66 kV

5 0 Recensioni
I conduttori in bundle aerei (ABC) sono sistemi di distribuzione dell'energia aerea isolati progettati per trasmissione di elettricità sicura ed efficiente nelle aree urbane, rurali e industriali. A differenza dei tradizionali conduttori nudi, i sistemi ABC raggruppano multipli conduttori di fase isolati con un filo neutro o messaggero, riducendo i costi di installazione, minimizzando i guasti e migliorando l'affidabilità in condizioni meteorologiche rigide.
area della sezione trasversale:
Stato di disponibilità:
Quantità:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
  • ABC


Panoramica del prodotto

East Energy Electrical Engineering Co., Ltd. è specializzata nella produzione di conduttori aerei in bundle (ABC) ad alte prestazioni con isolamento XLPE, progettati per la trasmissione di potenza aerea sicura, affidabile ed efficiente nei settori urbano, rurale e industriale.

I nostri prodotti ABC integrano:

Proprietà chiave materiale componente
Conduttori di fase Alluminio di elevata purezza (H68 Al) Eccellente conduttività elettrica
Messaggero neutrale Lega di alluminio Resistenza meccanica + resistenza alla corrosione
Isolamento Polietilene reticolato (XLPE) Intervallo di temperatura da –40°C a +90°C

Applicazioni ideali:

  • Reti aeree di distribuzione dell'energia

  • Progetti di elettrificazione rurale

  • Aggiornamenti delle infrastrutture urbane

  • Sistemi di alimentazione industriale


Qualità e precisione

Diamo priorità alla precisione in ogni fase della produzione, aderendo a rigorosi standard internazionali:

Descrizione standard
IEC 60502 Cavi di alimentazione con isolamento estruso
Cenelec HD 626 Cavi aerei in bundle per la distribuzione aerea
ASTM B231 Conduttori in alluminio per scopi elettrici

Il processo di produzione garantisce:

Specifica dei parametri
Tolleranza sul diametro del conduttore ±0,1 mm
Cordatura concentrica (≤ 50 mm²) 7-core
Cordatura concentrica (50–150 mm²) 19 core
Progettazione di pacchetti Integrato: elimina le strutture di supporto separate

Opzioni di personalizzazione

Per soddisfare le diverse esigenze del progetto, offriamo una personalizzazione completa per:

Gamma parametri /Opzioni
Aree trasversali Da 10 mm² a 400 mm²
Configurazioni di bundle Duplex (2×16+1×16), Triplex (3×25+1×25), Quadruplex, personalizzato
Materiali isolanti XLPE o HDPE
Valutazione della tensione Da bassa tensione (0,6/1 kV) a media tensione (11 kV / 33 kV)

Servizi dell'OEM:

  • Standard regionali (AS/NZS, NBR, GOST)

  • Branding del cliente (stampa e packaging personalizzati)

  • Condizioni ambientali particolari (tropicali, desertiche, costiere)


Profilo del prodotto dettagliato

Specifiche tecniche e design

Standard del valore dei parametri
Tensione nominale 0,6/1 kV (BT) / 11 kV–33 kV (MT) Cenelec HD 626
Materiale del conduttore H68 Al (fase), lega di Al (neutra) ASTM B231
Isolamento XLPE / PE (max 90°C) IEC 60502
Configurazioni del pacchetto Duplex, Triplex, Quadruplex Personalizzabile
Intervallo di sezioni trasversali 10 – 400mm² HD 626
Temperatura operativa da –40°C a +90°C EN 50618
Temperatura di cortocircuito 250°C (massimo 5 secondi) IEC 60502
Spessore dell'isolamento 0,7 – 3,5 mm IEC 60502
Colore guaina esterna Nero, grigio, blu o personalizzato (stabilizzato UV) Richiesta del cliente

Struttura di cordatura

Dimensioni conduttore Numero di fili Tipo di cordatura
10 – 50 mm² 7 fili Concentrico
50 – 150 mm² 19 fili Concentrico
150 – 400mm² 37 fili (opzionale) Concentrico

Vantaggi competitivi

Attributo Cavi tradizionali ABC 626 ABC
Velocità di installazione 30% più veloce Più lentamente
Carico della torre Riduzione del 40%. Costo più elevato
Durata 25+ anni 15-20 anni
Conformità alla sicurezza CENELEC HD 626/IEC 60502 Variabile
Manutenzione Basso Più alto
Rischio di contatto con gli alberi Ridotto Alto
Estetica Compatto e pulito Cablaggio visibile

Applicazioni

Applicazioni architettoniche e urbane

Vantaggio per adattamento tecnico dello scenario
Complessi di costruzione Distribuzione integrata nella facciata Estetica + abbassamento ridotto
Distretti storici Linee stradali strette Design compatto
Resort costieri Esposizione al sale-aria Resistenza alla corrosione di 25 anni
Microgrid rinnovabili Illuminazione ad energia solare XLPE resistente ai raggi UV
Parchi industriali Reti ad alta densità Installazione veloce
Aeroporti Illuminazione pista/terminal Potenza affidabile
Stazioni ferroviarie Distribuzione piattaforma/atrio Durevole e resistente agli agenti atmosferici

Applicazioni rurali e remote

Vantaggio per adattamento tecnico dello scenario
Elettrificazione del villaggio Distribuzione a lungo termine Conteggio delle torri ridotto
Irrigazione agricola Fornitura stazioni di pompaggio Resistente agli agenti atmosferici
Terreno montuoso Linee di forte pendenza Flessibile e facile da maneggiare
Alimentazione dell'isola Ambiente costiero/marino Resistente alla corrosione
Siti minerari remoti Linee temporanee/permanenti Distribuzione rapida

Conformità e Certificazioni

Stato dell'ambito standard
IEC 60502 Cavi di alimentazione con isolamento estruso Compiacente
Cenelec HD 626 Cavi aerei in bundle Compiacente
ASTM B231 Conduttori in alluminio Compiacente
EN 50618 Isolamento XLPE Compiacente
ISO9001 Gestione della qualità Certificato
ISO14001 Gestione ambientale Certificato

Test e garanzia della qualità

Criteri di accettazione del metodo di prova
Prova ad alta tensione 4 kV CA per 5 minuti Nessuna rottura
Resistenza di isolamento 500 V CC ≥ 100 MΩ·km
Resistenza al conduttore Ponte Kelvin ≤ limiti IEC 60228
Resistenza alla trazione Tester di trazione ≥ 12,5MPa
Allungamento a pausa Tester di trazione ≥ 350%
Invecchiamento termico 135°C / 168 ore Ritenzione ≥ 80%
Resistenza ai raggi UV Invecchiamento accelerato Nessuna crepa/scolorimento
Assorbimento d'acqua 70°C / 168 ore Aumento di peso ≤ 5%.

Linee guida per l'installazione

Valore del parametro
Raggio minimo di curvatura 8 × diametro del cavo (durante l'installazione)
Tensione di trazione consigliata ≤ 50 N/mm²
Tensione massima di esercizio 20% del carico di rottura nominale
Compatibilità hardware Morsetti, vicoli ciechi, accessori di sospensione specifici per ABC

Imballaggio e consegna

Tipo di imballaggio Lunghezza
Tamburo di legno 500 – 2000 metri
Bobina di plastica 100 – 200 metri
Imballaggio personalizzato Disponibile

Metodi di spedizione: trasporto marittimo/trasporto aereo/trasporto terrestre

La documentazione includeva:

  • Lista imballaggio

  • Fattura commerciale

  • Rapporti di prova (routine e tipo)

  • Certificato di qualità

  • Manuale di installazione


FAQ

D: Qual è la differenza tra ABC e conduttore nudo?
R: I cavi ABC sono dotati di conduttori di fase isolati, che riducono il rischio di elettrocuzione, consentono spazi più piccoli e forniscono una migliore affidabilità durante i temporali.

D: I cavi ABC possono essere installati su pali già esistenti?
R: Sì. Il design leggero riduce il carico sui pali fino al 40%, spesso riutilizzando l'infrastruttura esistente.

D: Qual è la lunghezza massima della campata?
R: Le campate tipiche sono 50–80 metri, a seconda delle dimensioni del conduttore, della tensione e delle condizioni meteorologiche.

D: I cavi ABC sono adatti alle zone costiere?
R: Sì. I messaggeri in lega di alluminio resistenti alla corrosione e l'isolamento XLPE stabilizzato ai raggi UV li rendono ideali per gli ambienti costieri e marini.

D: Fornite formazione sull'installazione?
R: Sì. Offriamo formazione in loco, documentazione tecnica e supporto remoto.




Conduttori aerei di rinforzo della rete HV da 66 kV



Codice: ABC 0.6/1KV.

Standard:HD 626  S1:1996  Parte 5-Sezione D,AMKA(SFS 2200).

Costruzione:  conduttori di fase: conduttori di alluminio con isolamento XLPE.

Messaggero neutro: conduttori di alluminio.

Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.

Installazione: questi cavi non possono essere sepolti, anche nei condotti.

Dimensioni di conduttori di fase


Sezione trasversale

Conductor

Diametro

Spessore dell'isolamento

Diametro del nucleo

Capacità di carico attuale

Rottura

Carico

(mm²)

min.

tolleranza

nom.

min.

min.

max.

(UN*)

(KN)

(mm)

(mm)

(mm)

(mm)

(mm)


16

4.4

± 0,05

1.4


7.1

7.3

70


25

5.9

± 0,02

1.4


8.3

9.1

95


35

6.9

± 0,02

1.6


9.7

10.5

115


50

8.1

± 0,25

1.6


10.8

11.8

140


70

9.7

± 0,25

1.8


12.8

13.8

180


120

12.8

± 0,30

2.0


16.2

17.4

250


*  Definito  per  temperatura  ambiente  di 25 ℃  e  massimo .  Temperatura del conduttore  di 70 ℃.

Sezione trasversale

Diametro del conduttore

Spessore dell'isolamento

Diametro del nucleo

Capacità di carico attuale

Carico di rottura

(mm²)

min.

tolleranza

nom.

min.

min.

max.

(UN*)

(KN)

(mm)

(mm)

(mm)

(mm)

(mm)


25

5.9

± 0,02



5.5

6.3


7.4

35

6.9

± 0,02



6.5

7.3


10.3

50

8.1

± 0,25



7.6

8.6


14.2

70

9.7

± 0,25



9.2

10.2


20.6

95

11.4

± 0,30



10.8

12.0


27.9


Dimensioni del fascio  di cavi


Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica

+ Sezione trasversale neutrale

(mm²)

Diametro del fascio

Ca.

(mm)

1 × 16+25

15

3 × 16+25

22

4 × 16+25

22

3 × 25+35

26

4 × 25+35

26

3 × 35+50

30

3 × 50+70

35

3 × 70+95

41

3 × 120+95

47

Linee LV-ABC con messaggero neutro isolato

Codice: ABC 0.6/1KV.

Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)

Costruzione: conduttori di alluminio con  isolamento XLPE.

Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie degli edifici elettrici e le loro reti interne.

Installazione: questi cavi non possono essere sepolti, anche nei condotti.

Dimensioni di conduttori di fase

Sezione trasversale

Conductor

Diametro

Spessore di

Isolamento

Diameten centrale

Capacità di carico attuale

Carico di rottura

(mm²)

min.

max.

nom.

min.

min.

max.

(UN*)

(KN)

(mm)

(mm)

(mm)

(mm)

(mm)


16

4.6

5.1

1.2


7.0

7.8



25

5.8

6.3

1.4


8.6

9.4

112


35

6.8

7.3

1.6


10.0

10.9

138


50

7.9

8.4

1.6


11.1

12.0

168


70

9.7

10.2

1.8


13.3

14.2

213


95

11.0

12.0

1.8


14.6

15.7

258


120

12.0

13.1

1.8


15.6

16.7

306


150

13.9

15.0

1.7


17.3

18.6

344


* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.

Dimensioni di conduttori di messaggeri neutri

Sezione trasversale

Conductor

Diametro

Spessore di

Isolamento

Diametro del nucleo

Capacità di carico attuale

Rottura

Carico

(mm²)

min.

tolleranza

nom.

min.

min.

max.

(UN*)

(KN)

(mm)

(mm)

(mm)

(mm)

(mm)


54.6

9.2

9.6

1.6


12.3

13.0


16.6

70

10.0

10.2

1.5


12.9

13.6


20.5

95

12.2

12.9

1.6


15.3

16.3


27.5

* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.

Dimensioni del fascio  di cavi

Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica

+Sezione trasversale neutra

(mm²)

Diametro del fascio

Ca.

(mm)

3 × 25+54,6

30.0

3 × 35+K × 16+54,6

33.0

3 × 50+K × 16+54,6

36.0

3 × 70+K × 16+54,6

37.5

3 × 70+K × 25+54,6

40.0

3 × 70+K × 16+70

41.0

3 × 95+K × 16+70

44.0

3 × 120+K × 16+70

46.0

3 × 120+K × 16+95

47.0

3 × 150+K × 16+70

48.0

3 × 150+K × 16+95

49.0

* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).


Linee MV-ABC con messaggero neutro isolato

Codice: ABC 11KV.

Standard: Sans 1713.

Costruzione:  conduttori di fase: conduttori di alluminio con isolamento XLPE.

Messenger  neutro : un  conduttore  in acciaio  zincato  bordato  con  isolamento XLPE.

Applicazione: I conduttori aerei in bundle devono essere adatti per il funzionamento continuo all'aperto in aree tropicali ad altitudini fino a 2200 m sopra il livello del mare, umidità fino al 90%, temperatura ambiente media di +30℃ con un minimo di - 1℃ e un massimo di +4℃ alla  luce solare diretta, condizioni saline pesanti lungo la costa e livelli isocerauni fino a 180 giorni di temporali all'anno.

Installazione: questi cavi non possono essere sepolti, anche nei condotti.


Caratteristiche del conduttore di fase


1

Dimensione del conduttore

mm²

70

95

185

2

Diametro sul conduttore.nominale

mm

9.3-10.2

11.6

16.4


3

Spessore   di   dielettrico.nominale

mm

3.4

3.4

3.4

Minimo  in  un  punto

mm

2.96

2.96

2.96

4

Diametro  sull'isolamento  .  nominale

mm

16.1-17.0

21.3

25.9

5

Diametro  sullo  schermo  del nucleo  semiconduttore .  nominale

mm

18.1-19

23.3

27.9

6

Spessore  del  nastro  di rame.

mm

0.15

1.15

2.15


7

Spessore   della   guaina. Nominale

mm

1.8

1.8

1.8

Minimo  in  un  punto

mm

1.43

1.43

1.51

8

Dimensione   della catenaria

mm²

50

50

70

9

Diametro   complessivo   del   bundle.nominale

mm

55.7

67.8

79.2

10

Messa  nominale

kg/m

2.64

3.25

4.65


Supportare le caratteristiche catenarie


1

Dimensione della catenaria

mm²

50

70

2

Numero di fili


7

7

3

Dimensione del filo (diametro)

mm

3.0

3.6

4

Resistenza alla trazione minima di ogni filo

kn

9.26

13.13

5

Allungamento a pausa. minimo

%

3.5

4.0


6

Spessore della copertura protettiva




Nominale

mm

1.2

1.2

Minimo in un punto

mm

0.96

1.96

7

Impusewhsandvoag        E1.250S


21kv/5min

21kv/5min


su un:
sotto un:
Resta in contatto con noi

CHI SIAMO

La nostra azienda è un'azienda professionale che si è impegnata in produzione, vendite, ricerca tecnologica, sviluppo tecnologico e servizi tecnici di prodotti di sistema elettrico, progettazione e costruzione di ingegneria elettrica, prodotti elettrici, attrezzature elettriche, vendite, installazione e servizi tecnici di attrezzature per lo stoccaggio di energia.


PRODOTTI

CONTATTACI

Ufficio della Cina continentale
2201-7 e 2201-8, Dongjiu Building, No.888 Jiefang East Road, città di Yixing, provincia di Jiangsu, Cina
+86-510-87013147
Hong Kong Office
Flat A,7/F.,Annking Industrial Building,22 Wang Yip Street East,Yuen Long,NT,Hong Kong
+852-84960208
Copyright © 2025 East Energy Electrical Engineering Co., Ltd. 苏ICP备16064163号-1 Tecnologia di Leadong . Sitemap.
