Il cavo aereo per isolamento PE conduttore in alluminio da 10 kV è una soluzione di trasmissione dell'alimentazione a testa alta ad alte prestazioni specificamente progettata per l'infrastruttura urbana. Progettato per soddisfare le rigorose esigenze delle città moderne, questo cavo presenta un conduttore di alluminio boccato al centro, rinomato per la sua eccellente conducibilità e proprietà leggere, che riducono significativamente i costi di installazione e lo stress meccanico sulle strutture di supporto. Il conduttore è avvolto in uno strato di isolamento in polietilene premium (PE), fornendo un isolamento elettrico superiore, resistenza alle intemperie e stabilità chimica.
Il cavo Jkly aderisce agli standard internazionali per i sistemi di distribuzione aerea, garantendo una trasmissione di potenza affidabile a livelli di tensione di 10 kV. La sua progettazione compatta e la costruzione durevole lo rendono ideale per la navigazione nel complesso paesaggio urbano, dove lo spazio è spesso limitato e sono prevalenti fattori ambientali come umidità, fluttuazioni di temperatura e inquinamento atmosferico. Il cavo è prodotto con una superficie esterna liscia per ridurre al minimo l'accumulo di ghiaccio e neve, migliorando ulteriormente la sua affidabilità operativa in diverse condizioni climatiche.
Leggero e conveniente : il conduttore di alluminio riduce il peso complessivo del cavo rispetto alle alternative di rame, abbassando i costi di trasporto e semplificare i processi di installazione. Ciò riduce anche il carico su piloni e poli, estendendo la loro durata di servizio.
Prestazioni di isolamento superiori : l'isolamento PE offre un'eccellente resistenza dielettrica, proteggendo da perdite elettriche e cortometraggi. È resistente alle radiazioni UV, all'ozono e alla corrosione chimica, garantendo prestazioni a lungo termine anche in ambienti urbani duri.
Resilienza meteorologica : progettato per resistere a temperature estreme che vanno da -40 ° C a +70 ° C, il cavo rimane flessibile e funzionale sia in inverni congelanti che in estati torride. Le sue proprietà resistenti all'umidità impediscono l'ingresso in acqua, un problema comune nelle aree urbane umide.
Facile installazione : il conduttore in alluminio a filo offre flessibilità, facilitando la gestione e la corda attraverso lunghe distanze. La superficie liscia del cavo riduce l'attrito durante l'installazione, riducendo al minimo il rischio di danni all'isolamento.
Confamità ambientale : l'isolamento PE è non tossico e riciclabile, allineamento con gli obiettivi globali di sostenibilità. La lunga durata del cavo riduce la necessità di frequenti sostituti, riducendo ulteriormente il minimo l'impatto ambientale.
Distribuzione dell'energia urbana : ideale per le linee elettriche generali nelle aree residenziali, nei distretti commerciali e nelle zone industriali, in cui l'alimentazione elettrica affidabile è fondamentale.
Reti suburbane : utilizzate per collegare i quartieri suburbani alle principali reti elettriche urbane, garantendo una trasmissione di elettricità stabile su distanze moderate.
Soluzioni di energia temporanea : adatti per cantieri, eventi esterni e configurazioni di energia di emergenza grazie alla sua facile installazione e portabilità.
Sistemi di illuminazione di strada : poteri i lampioni e le reti di illuminazione pubblica, grazie alla sua capacità di resistere agli elementi esterni e fornire prestazioni coerenti.
Progetti di ristrutturazione : sostituisce facilmente cavi aerei obsoleti nei progetti di retrofitting urbano, migliorando l'efficienza energetica e l'affidabilità del sistema.
D: Qual è la lunghezza massima della campata per il cavo Jkly?
A: La durata massima dipende dalle condizioni ambientali e dalle dimensioni del conduttore, ma in genere varia da 50 a 100 metri per prestazioni ottimali.
D: L'isolamento PE è resistente al danno animale, come i morsi di roditori?
A: Mentre PE non è completamente a prova di roditori, il cavo può essere installato con guaine protettive in aree con alta attività dei roditori per migliorare la durata.
D: Questo cavo può essere utilizzato nelle aree costiere con elevata esposizione al sale?
A: Sì, l'isolamento PE e il conduttore di alluminio sono progettati per resistere alla corrosione del sale, rendendolo adatto per ambienti urbani costieri con regolare esposizione all'aria marina.
D: Qual è la durata di servizio prevista del cavo Jkly?
A: In condizioni operative normali, il cavo può durare 20-30 anni, a seconda della manutenzione e dei fattori ambientali.
D: Il cavo è conforme agli standard di sicurezza internazionali?
A: Sì, soddisfa gli standard IEC e nazionali pertinenti per i cavi elettrici, garantendo sicurezza e affidabilità nelle installazioni urbane.
Nominale Area trasversale | Spessore nominale dell'isolamento | Circa. | Max.Resistente del conduttore a 20 ℃ | Min. Carico di cavo | Ca. Peso del cavo completato |
mm² | mm | mm | Q/km | N | Kg/km |
25 | 3.4 | 13.8 | 1.200 | 3762 | 210.0 |
35 | 3.4 | 14.8 | 0.868 | 5177 | 300.8 |
50 | 3.4 | 16.1 | 0.641 | 7011 | 359.8 |
70 | 3.4 | 17.8 | 0.443 | 10354 | 441.0 |
95 | 3.4 | 19.6 | 0.320 | 13727 | 548.0 |
120 | 3.4 | 21.0 | 0.253 | 17339 | 643.0 |
150 | 3.4 | 22.6 | 0.206 | 21033 | 753.6 |
185 | 3.4 | 24.2 | 0.164 | 26732 | 877.3 |
240 | 3.4 | 26.4 | 0.125 | 34679 | 1061.3 |
300 | 3.4 | 28.6 | 0.100 | 43349 | 1263.7 |
Packaging: bobine di legno protette da UV con rivestimento anticorrosivo.
Spedizione: lunghezze personalizzabili, conformi agli standard di trasporto internazionale.
Il cavo aereo per isolamento PE conduttore in alluminio da 10 kV è una soluzione di trasmissione dell'alimentazione a testa alta ad alte prestazioni specificamente progettata per l'infrastruttura urbana. Progettato per soddisfare le rigorose esigenze delle città moderne, questo cavo presenta un conduttore di alluminio boccato al centro, rinomato per la sua eccellente conducibilità e proprietà leggere, che riducono significativamente i costi di installazione e lo stress meccanico sulle strutture di supporto. Il conduttore è avvolto in uno strato di isolamento in polietilene premium (PE), fornendo un isolamento elettrico superiore, resistenza alle intemperie e stabilità chimica.
Il cavo Jkly aderisce agli standard internazionali per i sistemi di distribuzione aerea, garantendo una trasmissione di potenza affidabile a livelli di tensione di 10 kV. La sua progettazione compatta e la costruzione durevole lo rendono ideale per la navigazione nel complesso paesaggio urbano, dove lo spazio è spesso limitato e sono prevalenti fattori ambientali come umidità, fluttuazioni di temperatura e inquinamento atmosferico. Il cavo è prodotto con una superficie esterna liscia per ridurre al minimo l'accumulo di ghiaccio e neve, migliorando ulteriormente la sua affidabilità operativa in diverse condizioni climatiche.
Leggero e conveniente : il conduttore di alluminio riduce il peso complessivo del cavo rispetto alle alternative di rame, abbassando i costi di trasporto e semplificare i processi di installazione. Ciò riduce anche il carico su piloni e poli, estendendo la loro durata di servizio.
Prestazioni di isolamento superiori : l'isolamento PE offre un'eccellente resistenza dielettrica, proteggendo da perdite elettriche e cortometraggi. È resistente alle radiazioni UV, all'ozono e alla corrosione chimica, garantendo prestazioni a lungo termine anche in ambienti urbani duri.
Resilienza meteorologica : progettato per resistere a temperature estreme che vanno da -40 ° C a +70 ° C, il cavo rimane flessibile e funzionale sia in inverni congelanti che in estati torride. Le sue proprietà resistenti all'umidità impediscono l'ingresso in acqua, un problema comune nelle aree urbane umide.
Facile installazione : il conduttore in alluminio a filo offre flessibilità, facilitando la gestione e la corda attraverso lunghe distanze. La superficie liscia del cavo riduce l'attrito durante l'installazione, riducendo al minimo il rischio di danni all'isolamento.
Confamità ambientale : l'isolamento PE è non tossico e riciclabile, allineamento con gli obiettivi globali di sostenibilità. La lunga durata del cavo riduce la necessità di frequenti sostituti, riducendo ulteriormente il minimo l'impatto ambientale.
Distribuzione dell'energia urbana : ideale per le linee elettriche generali nelle aree residenziali, nei distretti commerciali e nelle zone industriali, in cui l'alimentazione elettrica affidabile è fondamentale.
Reti suburbane : utilizzate per collegare i quartieri suburbani alle principali reti elettriche urbane, garantendo una trasmissione di elettricità stabile su distanze moderate.
Soluzioni di energia temporanea : adatti per cantieri, eventi esterni e configurazioni di energia di emergenza grazie alla sua facile installazione e portabilità.
Sistemi di illuminazione di strada : poteri i lampioni e le reti di illuminazione pubblica, grazie alla sua capacità di resistere agli elementi esterni e fornire prestazioni coerenti.
Progetti di ristrutturazione : sostituisce facilmente cavi aerei obsoleti nei progetti di retrofitting urbano, migliorando l'efficienza energetica e l'affidabilità del sistema.
D: Qual è la lunghezza massima della campata per il cavo Jkly?
A: La durata massima dipende dalle condizioni ambientali e dalle dimensioni del conduttore, ma in genere varia da 50 a 100 metri per prestazioni ottimali.
D: L'isolamento PE è resistente al danno animale, come i morsi di roditori?
A: Mentre PE non è completamente a prova di roditori, il cavo può essere installato con guaine protettive in aree con alta attività dei roditori per migliorare la durata.
D: Questo cavo può essere utilizzato nelle aree costiere con elevata esposizione al sale?
A: Sì, l'isolamento PE e il conduttore di alluminio sono progettati per resistere alla corrosione del sale, rendendolo adatto per ambienti urbani costieri con regolare esposizione all'aria marina.
D: Qual è la durata di servizio prevista del cavo Jkly?
A: In condizioni operative normali, il cavo può durare 20-30 anni, a seconda della manutenzione e dei fattori ambientali.
D: Il cavo è conforme agli standard di sicurezza internazionali?
A: Sì, soddisfa gli standard IEC e nazionali pertinenti per i cavi elettrici, garantendo sicurezza e affidabilità nelle installazioni urbane.
Nominale Area trasversale | Spessore nominale dell'isolamento | Circa. | Max.Resistente del conduttore a 20 ℃ | Min. Carico di cavo | Ca. Peso del cavo completato |
mm² | mm | mm | Q/km | N | Kg/km |
25 | 3.4 | 13.8 | 1.200 | 3762 | 210.0 |
35 | 3.4 | 14.8 | 0.868 | 5177 | 300.8 |
50 | 3.4 | 16.1 | 0.641 | 7011 | 359.8 |
70 | 3.4 | 17.8 | 0.443 | 10354 | 441.0 |
95 | 3.4 | 19.6 | 0.320 | 13727 | 548.0 |
120 | 3.4 | 21.0 | 0.253 | 17339 | 643.0 |
150 | 3.4 | 22.6 | 0.206 | 21033 | 753.6 |
185 | 3.4 | 24.2 | 0.164 | 26732 | 877.3 |
240 | 3.4 | 26.4 | 0.125 | 34679 | 1061.3 |
300 | 3.4 | 28.6 | 0.100 | 43349 | 1263.7 |
Packaging: bobine di legno protette da UV con rivestimento anticorrosivo.
Spedizione: lunghezze personalizzabili, conformi agli standard di trasporto internazionale.

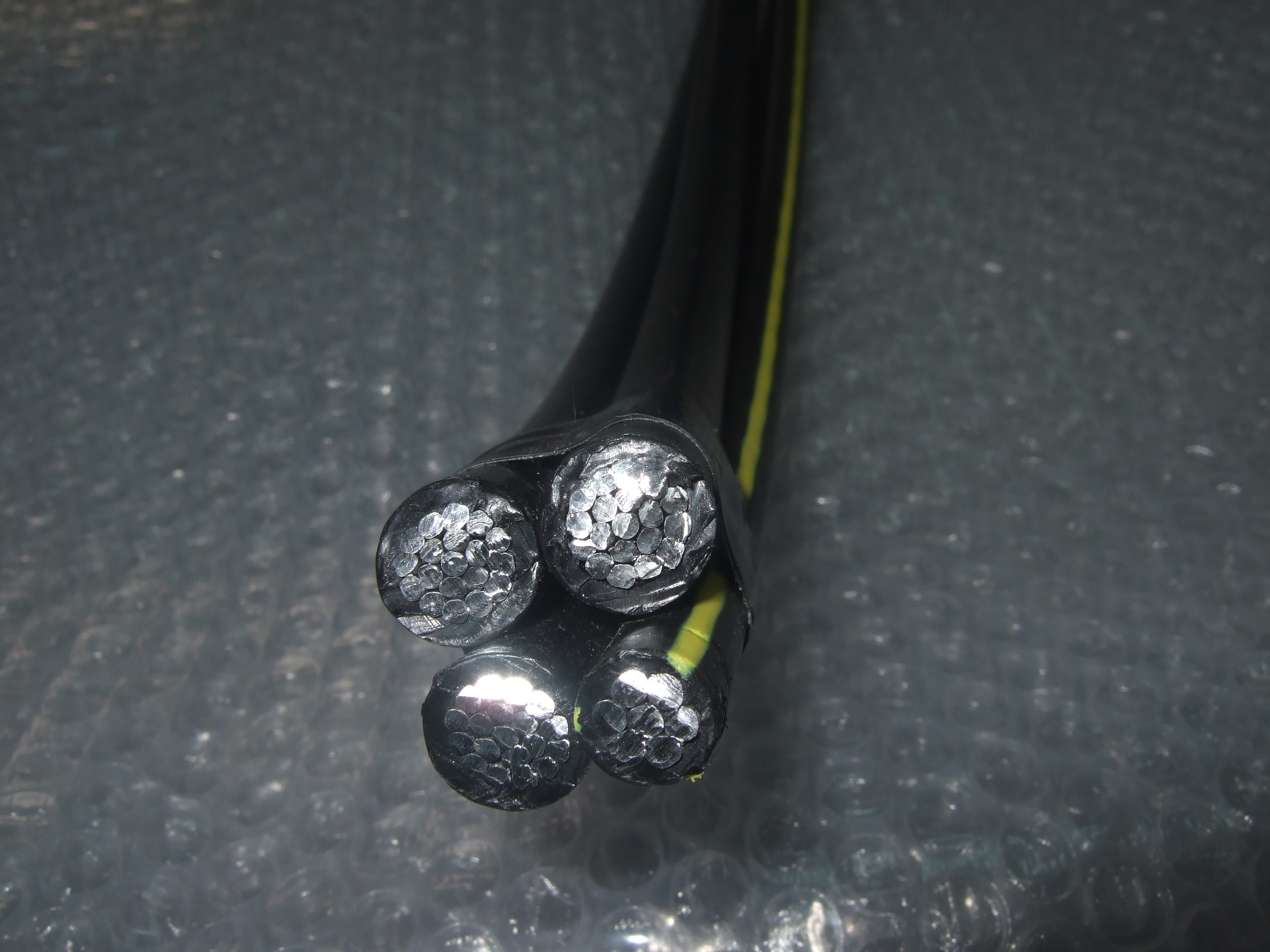

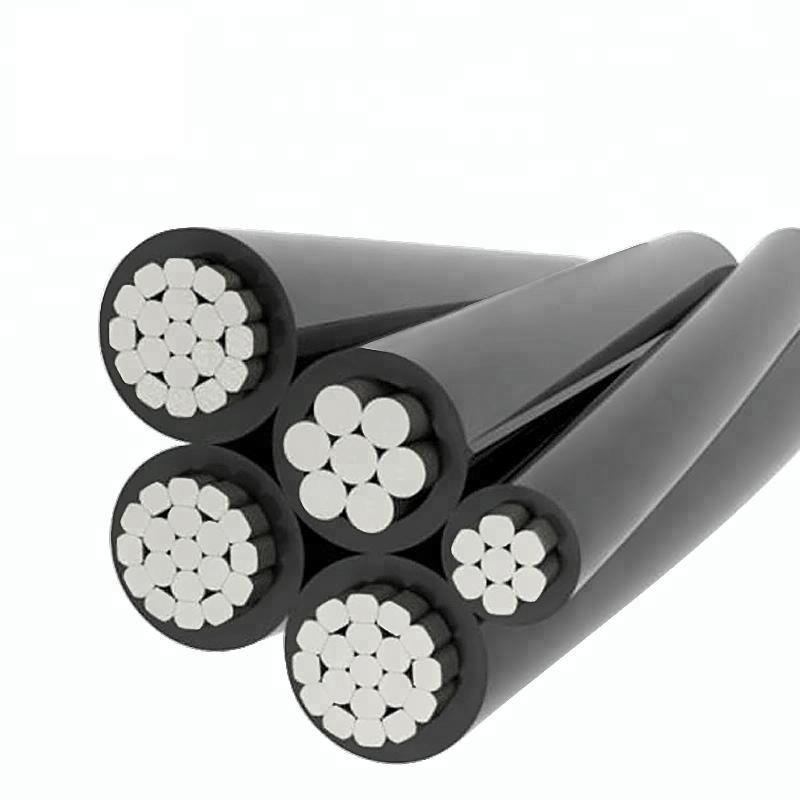

Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Part5-section D, AMKA (SFS 2200).
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messaggero neutro: conduttori di alluminio.
Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.
Sezione trasversale | Diametro del conduttore | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²) | Diametro del fascio Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |

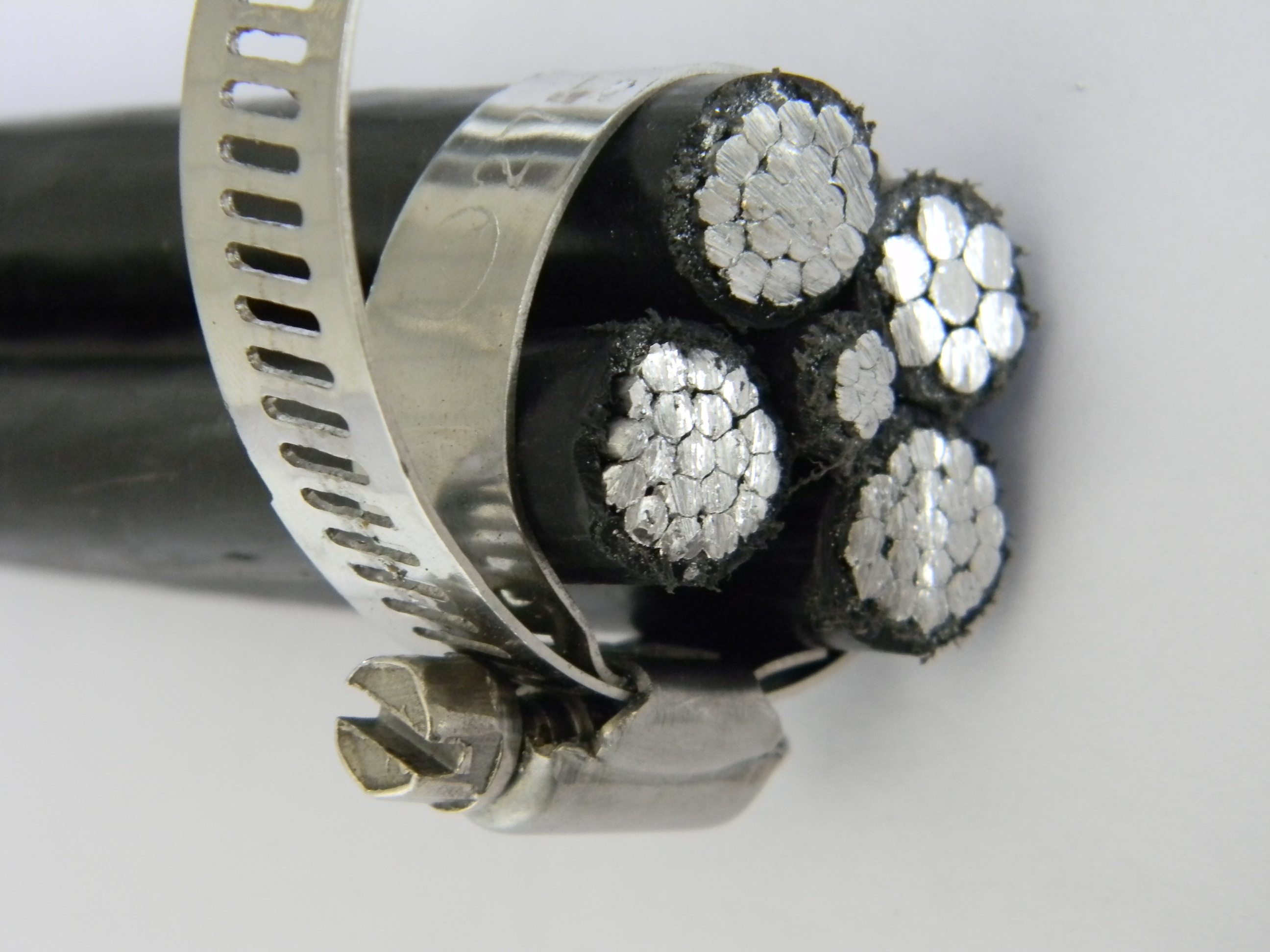

Linee LV-ABC con messaggero neutro isolato
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)
Costruzione: conduttori di alluminio con isolamento XLPE.
Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diameten centrale | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | max. | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.
Dimensioni di conduttori di messaggeri neutri
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²) | Diametro del fascio Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Part5-section D, AMKA (SFS 2200).
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messaggero neutro: conduttori di alluminio.
Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.
Sezione trasversale | Diametro del conduttore | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²) | Diametro del fascio Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linee LV-ABC con messaggero neutro isolato
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)
Costruzione: conduttori di alluminio con isolamento XLPE.
Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diameten centrale | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | max. | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.
Dimensioni di conduttori di messaggeri neutri
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²) | Diametro del fascio Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).
Codice: ABC 11KV.
Standard: Sans 1713.
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messenger neutro : un conduttore in acciaio zincato bordato con isolamento XLPE.
Applicazione: i conduttori in bundle aerei devono essere adatti per il continuo
Operazione all'aperto nelle aree tropicali ad altitudini fino a 2200 m sopra il mare
Livello, umidità fino al 90%, temperatura ambiente media di+30 ℃ con
un minimo di - 1 ℃ e un massimo di +4 ℃ alla luce solare diretta, pesante
condizioni saline lungo la costa e livelli isoceraunici fino a 180
Giorni di temporale all'anno.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Caratteristiche del conduttore di fase
1 | Dimensione del conduttore | mm² | 70 | 95 | 185 |
2 | Diametro sul conduttore. Nominale | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Spessore di dielettrico.nominale | mm | 3.4 | 3.4 | 3.4 |
Minimo in un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diametro sull'isolamento . nominale | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diametro sullo schermo del nucleo semiconduttore . nominale | mm | 18.1-19 | 23.3 | 27.9 |
6 | Spessore del nastro di rame. | mm | 0.15 | 1.15 | 2.15 |
7 | Spessore della guaina. Nominale | mm | 1.8 | 1.8 | 1.8 |
Minimo in un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Dimensione della catenaria | mm² | 50 | 50 | 70 |
9 | Diametro complessivo del bundle.nominale | mm | 55.7 | 67.8 | 79.2 |
10 | Messa nominale | kg/m | 2.64 | 3.25 | 4.65 |
Supportare le caratteristiche catenarie
1 | Dimensione della catenaria | mm² | 50 | 70 |
2 | Numero di fili | 7 | 7 | |
3 | Dimensione del filo (diametro) | mm | 3.0 | 3.6 |
4 | Resistenza alla trazione minima di ogni filo | kn | 9.26 | 13.13 |
5 | Allungamento a pausa. minimo | % | 3.5 | 4.0 |
6 | Spessore della copertura protettiva | |||
Nominale | mm | 1.2 | 1.2 | |
Minimo in un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag E1.250S | 21kv/5min | 21kv/5min |
Codice: ABC 11KV.
Standard: Sans 1713.
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messenger neutro : un conduttore in acciaio zincato bordato con isolamento XLPE.
Applicazione: i conduttori in bundle aerei devono essere adatti per il continuo
Operazione all'aperto nelle aree tropicali ad altitudini fino a 2200 m sopra il mare
Livello, umidità fino al 90%, temperatura ambiente media di+30 ℃ con
un minimo di - 1 ℃ e un massimo di +4 ℃ alla luce solare diretta, pesante
condizioni saline lungo la costa e livelli isoceraunici fino a 180
Giorni di temporale all'anno.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Caratteristiche del conduttore di fase
1 | Dimensione del conduttore | mm² | 70 | 95 | 185 |
2 | Diametro sul conduttore. Nominale | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Spessore di dielettrico.nominale | mm | 3.4 | 3.4 | 3.4 |
Minimo in un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diametro sull'isolamento . nominale | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diametro sullo schermo del nucleo semiconduttore . nominale | mm | 18.1-19 | 23.3 | 27.9 |
6 | Spessore del nastro di rame. | mm | 0.15 | 1.15 | 2.15 |
7 | Spessore della guaina. Nominale | mm | 1.8 | 1.8 | 1.8 |
Minimo in un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Dimensione della catenaria | mm² | 50 | 50 | 70 |
9 | Diametro complessivo del bundle.nominale | mm | 55.7 | 67.8 | 79.2 |
10 | Messa nominale | kg/m | 2.64 | 3.25 | 4.65 |
Supportare le caratteristiche catenarie
1 | Dimensione della catenaria | mm² | 50 | 70 |
2 | Numero di fili | 7 | 7 | |
3 | Dimensione del filo (diametro) | mm | 3.0 | 3.6 |
4 | Resistenza alla trazione minima di ogni filo | kn | 9.26 | 13.13 |
5 | Allungamento a pausa. minimo | % | 3.5 | 4.0 |
6 | Spessore della copertura protettiva | |||
Nominale | mm | 1.2 | 1.2 | |
Minimo in un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag E1.250S | 21kv/5min | 21kv/5min |
