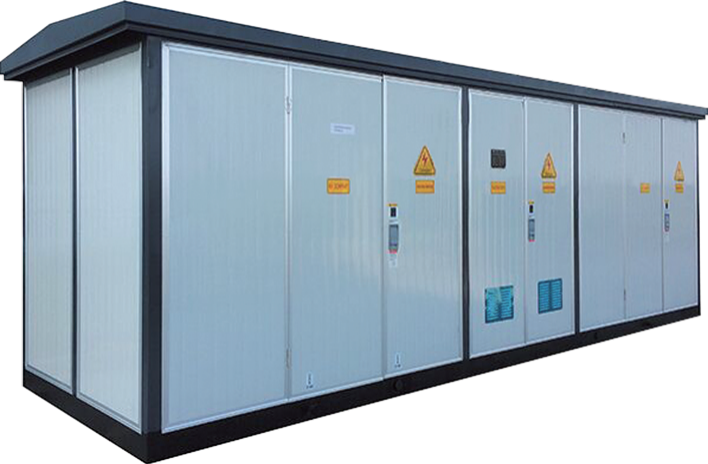

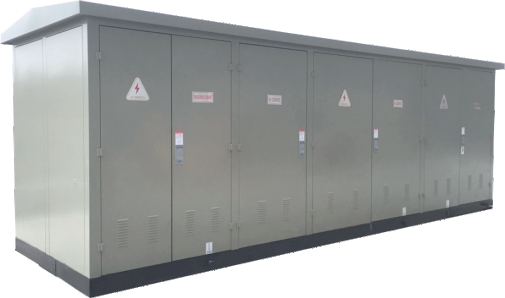

Trasformatore prefabbricato
Il trasformatore prefabbricato è una sorta di dispositivo di distribuzione di alimentazione compatto che integra dispositivi elettrici ad alta tensione, trasformatore, dispositivi elettrici a bassa tensione. Può essere utilizzato in grattacieli, edifici nelle aree urbane e rurali, comunità residenziali, aree di sviluppo ad alta tecnologia, fabbriche di piccole e medie dimensioni, aree minerarie, giacimenti petroliferi, cantieri temporanei e altri locali e possono anche essere utilizzati per l'accettazione e la distribuzione della potenza nel potere nel sistema di distribuzione dell'energia.
Condizione di funzionamento
Altitudine sul livello del mare: non più di 1.000 m
Temperatura ambiente: temperatura più alta +40 ℃ temperatura più bassa -25 ℃ temperatura media in 24 ore non più
di +35 ℃
Velocità del vento esterno non più di 35 m/s
Umidità relativa dell'aria non più del 90%(+25 ℃)
Resistenza agli shock: accelerazione orizzontale non più di 0,4 m/s 2, accelerazione verticale non superiore a 0,2 m/s 2
Condizioni di installazione: nessun rischio di incendio e esplosione, privo di gravi contaminazione, corrosione chimica e grave
vibrazione e shock.
Caratteristiche strutturali del prodotto
Questo prodotto è costituito da dispositivo di distribuzione dell'alimentazione ad alta tensione, trasformatore e dispositivo di distribuzione di potenza a bassa tensione, IT
è diviso in tre compartimenti di funzione, compartimento ad alta tensione, compartimento del trasformatore e bassa tensione
compartimento. Sia i compartimenti ad alta tensione che a bassa tensione sono dotati di tutte le funzioni, l'alimentazione primaria
Il sistema su un lato ad alta tensione può essere configurato in vari metodi di alimentazione, come alimentatore netto ad anello, terminale
Alimentazione, alimentazione con doppia fornitura. Lo strumento di misurazione ad alta tensione può anche essere installato su un lato ad alta tensione
Per soddisfare i requisiti per la misurazione ad alta tensione. Per il compartimento del trasformatore, trasformatore immerso in olio a bassa perdita
e il trasformatore a secco è disponibile e il compartimento del trasformatore è dotato di sistema di raffreddamento ad aria forzato
Sistema di illuminazione. Il compartimento a bassa tensione può essere dotato di struttura del tipo di pannello o mobile in base a quello del cliente
requisiti e ha varie funzioni tra cui la distribuzione per l'energia dell'unità, la distribuzione dell'alimentazione per l'illuminazione, la compensazione
di energia reattiva, misurazione dell'energia elettrica e misurazione del consumo di elettricità per soddisfare varie esigenze di
clienti e offrono ai clienti una comoda gestione e alta qualità in termini di alimentazione.
Il compartimento ad alta tensione è progettato con struttura compatta e funzione di interblocco di 'cinque prevenzioni ' per completamente
proteggere da errata operazione. In caso di richiesta del cliente ', il trasformatore può essere dotato di binario di guida per un accesso comodo
attraverso le porte su entrambi i lati.
Circuito schematico diagrano m
Diagramma schematico di disposizione
