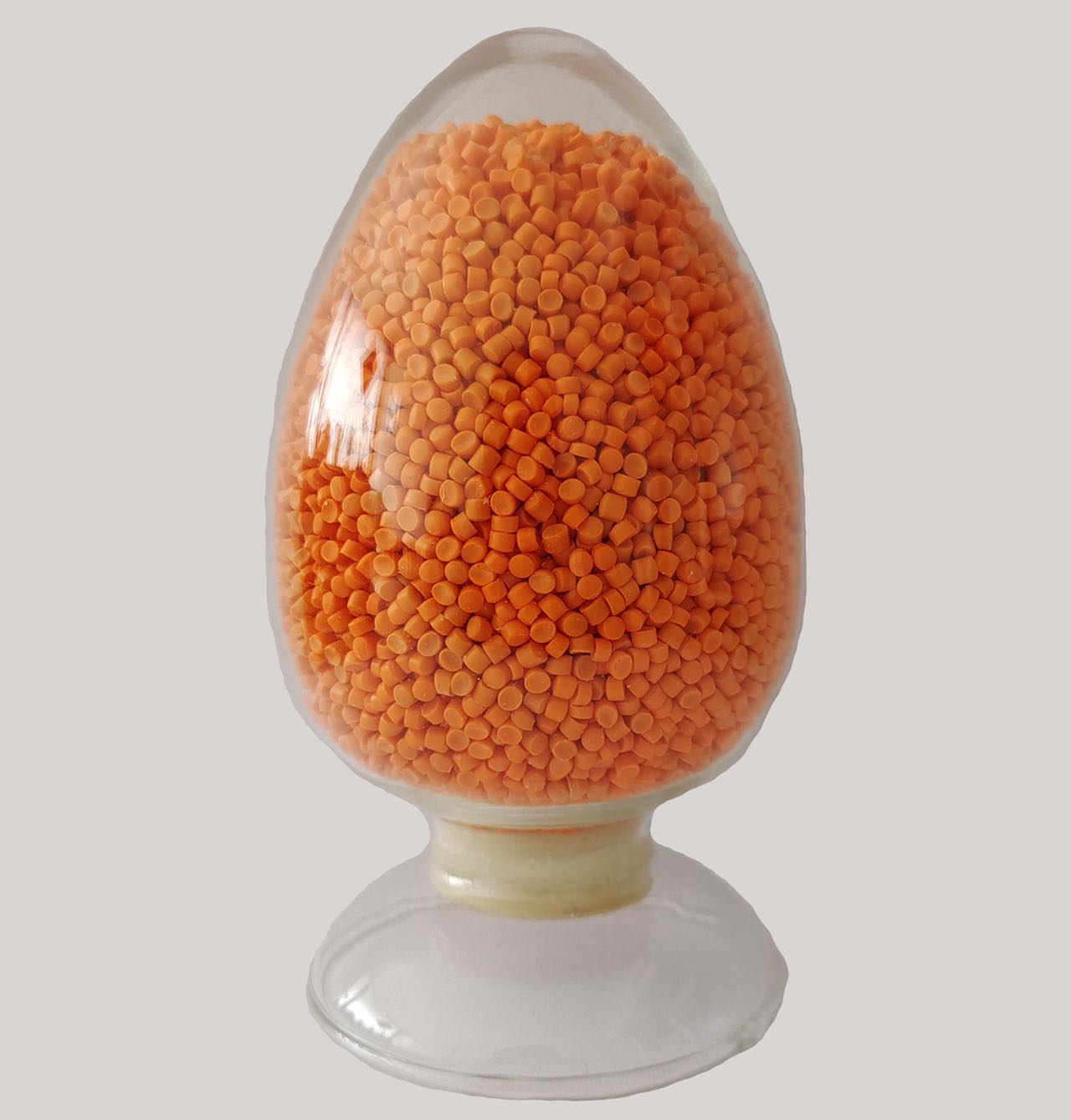

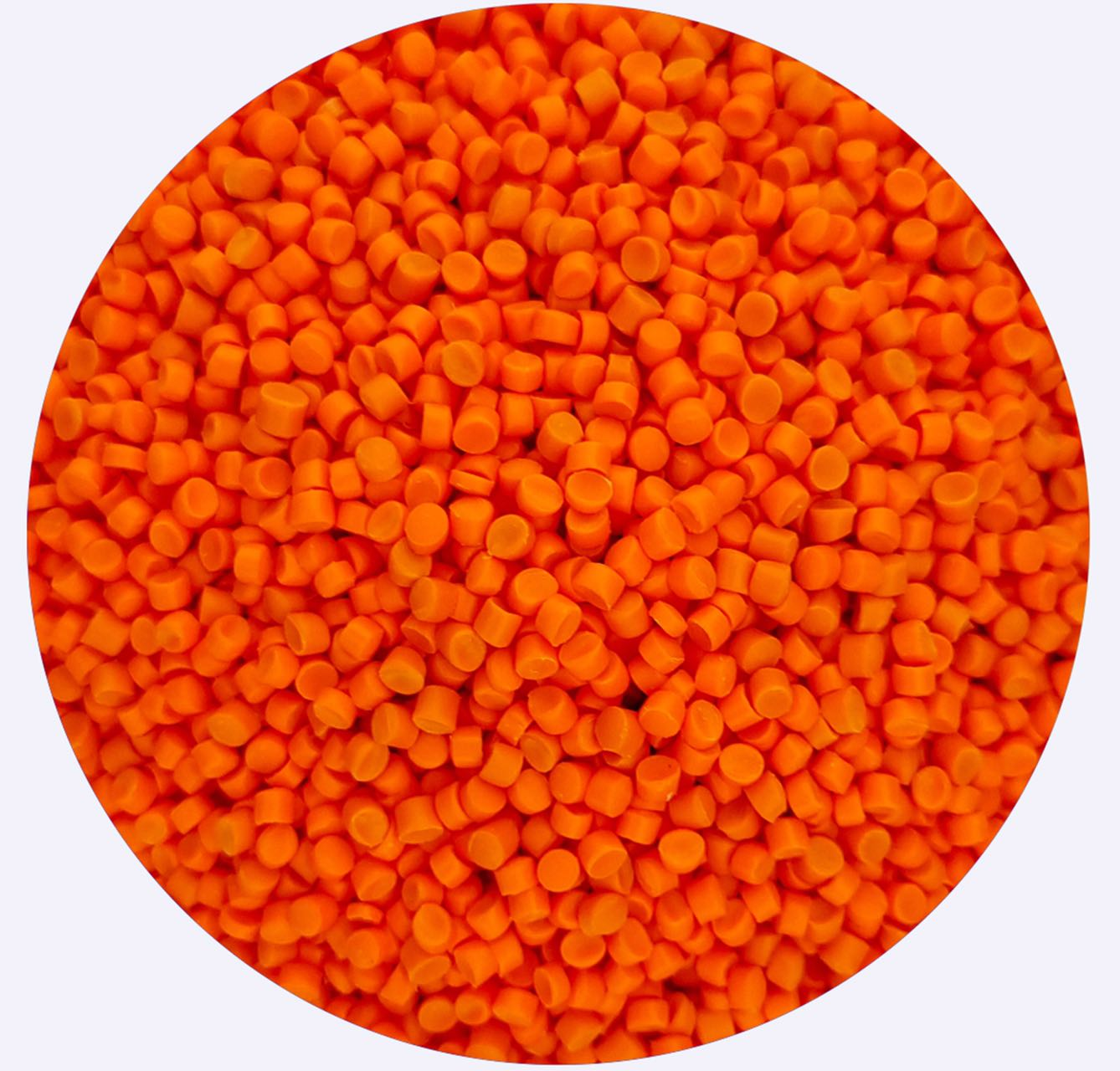

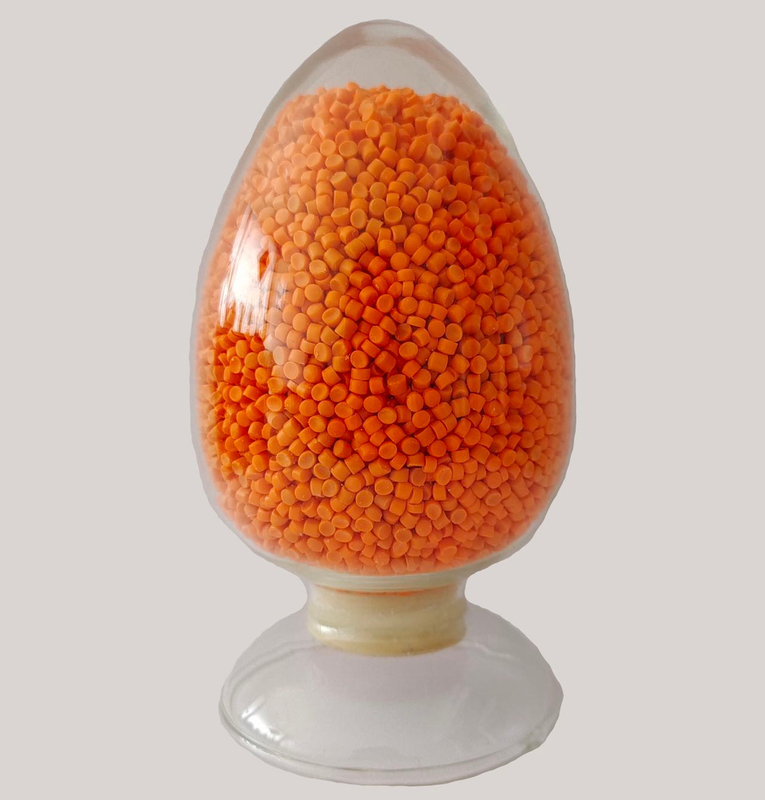

Progettato per i sistemi di energia rinnovabile, il composto isolante Irradiation Crosslinkable LSZH (Low Smoke Zero Halogen) è una soluzione ad alte prestazioni per cavi fotovoltaici.
Questo materiale atossico e ignifugo combina:
Resistenza termica 125°C
Certificazione VD-1
Proprietà di combustione ecologica
Rendendolo ideale per:
Impianti solari sostenibili
Sistemi di cavi per ambienti difficili
| Descrizione | standard |
|---|---|
| EN 50618 | Norme sui cavi fotovoltaici |
| TÜV1169 | Sicurezza antincendio e durata |
| IEC 60332-1/VD-1 | Ritardante di fiamma |
| Senza alogeni | Nessun gas alogeno tossico |
| RoHS | Limitazione delle sostanze pericolose – conforme |
Formulato con una miscela di precisione di:
| Funzione | componente |
|---|---|
| Resine di elevata purezza | Stabilità termica migliorata |
| Agenti reticolanti | Resistenza meccanica migliorata |
| Antiossidanti e ritardanti di fiamma | Durabilità a lungo termine |
| Additivi non alogeni | Sottoprodotti della combustione non tossici |
| Valore | della proprietà |
|---|---|
| Resistenza termica | 125°C |
| Grado di ritardanza di fiamma | VD-1 (IEC 60332-1) |
| Contenuto di alogeni | Zero (LSZH) |
| Tossicità | Sottoprodotti della combustione non tossici |
| Applicazione | Cavi fotovoltaici (solari). |
Sistemi di energia solare (cavi fotovoltaici)
Impianti di energia rinnovabile
Sistemi di cavi per ambienti difficili
Infrastruttura elettrica ecologica
Articolo | Unità | |||
Densità@23 ℃ | g/cm³ | ASTM D792 | ≤ 1,28 | |
Resistenza alla trazione | MPA | IEC 60811- 1- 1 | ≥ 14.2 | |
Allungamento a pausa | % | ≥ 190 | ||
Dopo l'invecchiamento @150 ℃ , 168h | Conservazione della resistenza alla trazione | % | IEC 60811-1-2 | 115 |
Rompere la conservazione dell'allungamento | % | 88 | ||
Dopo l'invecchiamento @185 ℃ , 100h | Variazione di resistenza alla trazione | % | IEC 60811-1-2 | 115 |
Variazione di allungamento di rottura | % | 80 | ||
Prolungamento caldo @200 ℃ , 0,2 milioni, 15 minuti | Allungamento sotto il carico | % | IEC 60811-2- 1 | 20 |
% | 4 | |||
Test di piegatura a bassa temperatura@-40 ℃ , 16H | — | IEC 60811- 1-4 | Nessuna crepa | |
Test di combustione | — | IEC 60332-1 | VD-1 | |
Il contenuto di gas acido alogeno | mg/g | IEC 60754-1 | nessuno | |
ph | — | IEC 60754-2 | 5 | |
Conducibilità elettrica | µs/mm | IEC 60754-2 | 3.8 | |
Resistenza dielettrica @20 ℃ | Mv/mm | IEC 60243-1 | 25 | |
Resistività del volume @20 ℃ | Ω · cm | ASTM D257 | ≥ 1 × 1014 | |
Durezza | Shore a | ASTM D2240 | 93 | |
La condizione di irradiazione: prolungamento caldo (dal 25% al 35%) | % | — | 20-30 | |
Elaborazione
Consiglia di utilizzare l'estrUder a vite singola convenzionale e una vite specifica senza alogena a basso fumo. Modello di riferimento: φ 70 Modello; Rapporto di compressione basso specifico per vite senza alogeno a basso fumo; rapporto L/ D = 25: 1.
Zona | 1 | 2 | 3 | 4 | 5 | Collo | Testa | Morire |
Temperatura Gamma ℃ | 110 | 125 | 135 | 140 | 145 | 155 | 160 | 165 |
- Sopra la temperatura è solo per riferimento.
Eccellenza ritardante di fiamma :
Passa il test di combustione VD-1 con gas acido alogeno zero (<1 mg/g)
Bassa generazione di fumo per una maggiore sicurezza nelle emergenze
resistenza termica :
Funziona continuamente a 125 ° C
Sopravvive a 200 ℃ test di invecchiamento (15 minuti) con ≤20%
di efficienza di elaborazione delle perdite di allungamento :
Compatibile con estrusori a vite singoli convenzionali
Vite a basso rapporto di compressione (L/D 25: 1) per reticolazione uniforme
Sistemi fotovoltaici :
Il modulo solare si interconnette
Linee di trasmissione DC/AC per
la distribuzione dell'energia delle aziende agricole :
Cavi di controllo e ferroviari
Installazioni
di cablaggio industriale ad alta temperatura :
Cavi per l'edificio tunnel e grattacieli
Applicazioni marine e aerospaziali
Impostazioni estrusder :
Temperature di zona 1-5: 110 ° C → 165 ° C (gradiente graduale)
Temperatura della matrice: 160 ° C ± 5 ° C
Consigli per vite :
Viti a basso taglio (L/D 25: 1) per reticolazione uniforme
Temperature a botte controllate per prevenire il degrado del materiale
Packaging sicuro :
Interno: sacchetti in alluminio-laminato resistenti a 25 kg
Esterno: carta composita rinforzata con rivestimento impermeabile
Palletizzato (max. 20 borse/pallet) per
la conformità della spedizione di conformità globale :
Approvato da IATA per il trasporto aereo
IMDG-COMPLIENT per il trasporto marino
Shelf Life: 6 mesi se immagazzinato a temperatura ambiente
