Cavo in bundle aereo da 0,6/1KV (ABC) conforme a NFC33-209 standard per applicazioni versatili

5 0 Recensioni

Introduzione del prodotto:

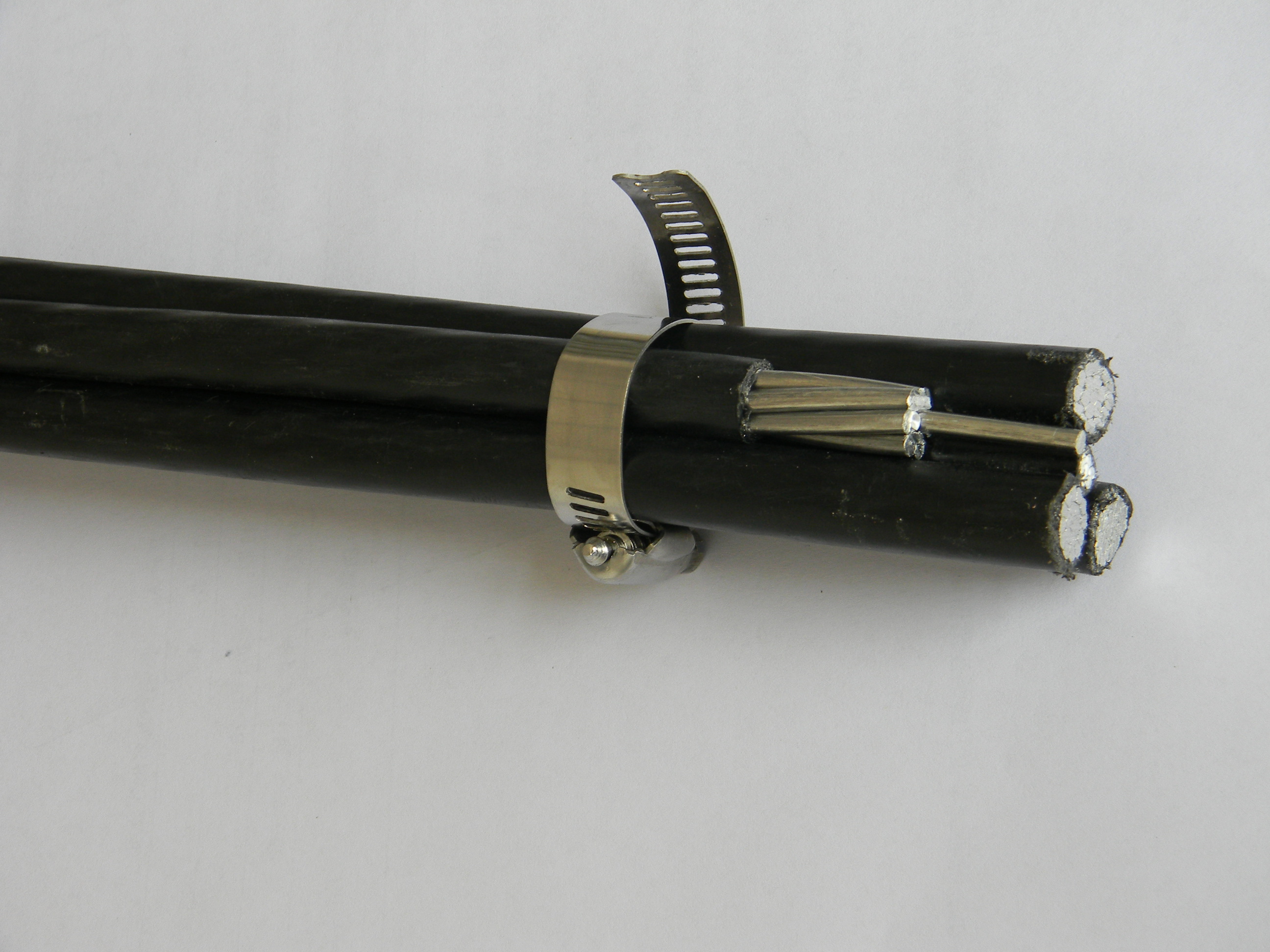

Il cavo in bundle aereo da 0,6/1KV (ABC) conforme a NFC 33-209 standard è progettato per applicazioni versatili di distribuzione dell'alimentazione. Questo cavo presenta una solida struttura duplex con isolamento XLPE/PE/PVC, garantendo un'elevata resistenza agli agenti atmosferici e durata in ambienti difficili. Adatto a reti urbane, elettrificazione rurale e sistemi di illuminazione stradale, integra conduttori di messaggeri in lega di alluminio per una maggiore resistenza meccanica e affidabilità a lungo termine.

Quantità:
Stato di disponibilità:





Richiesta Aggiungere al carrello

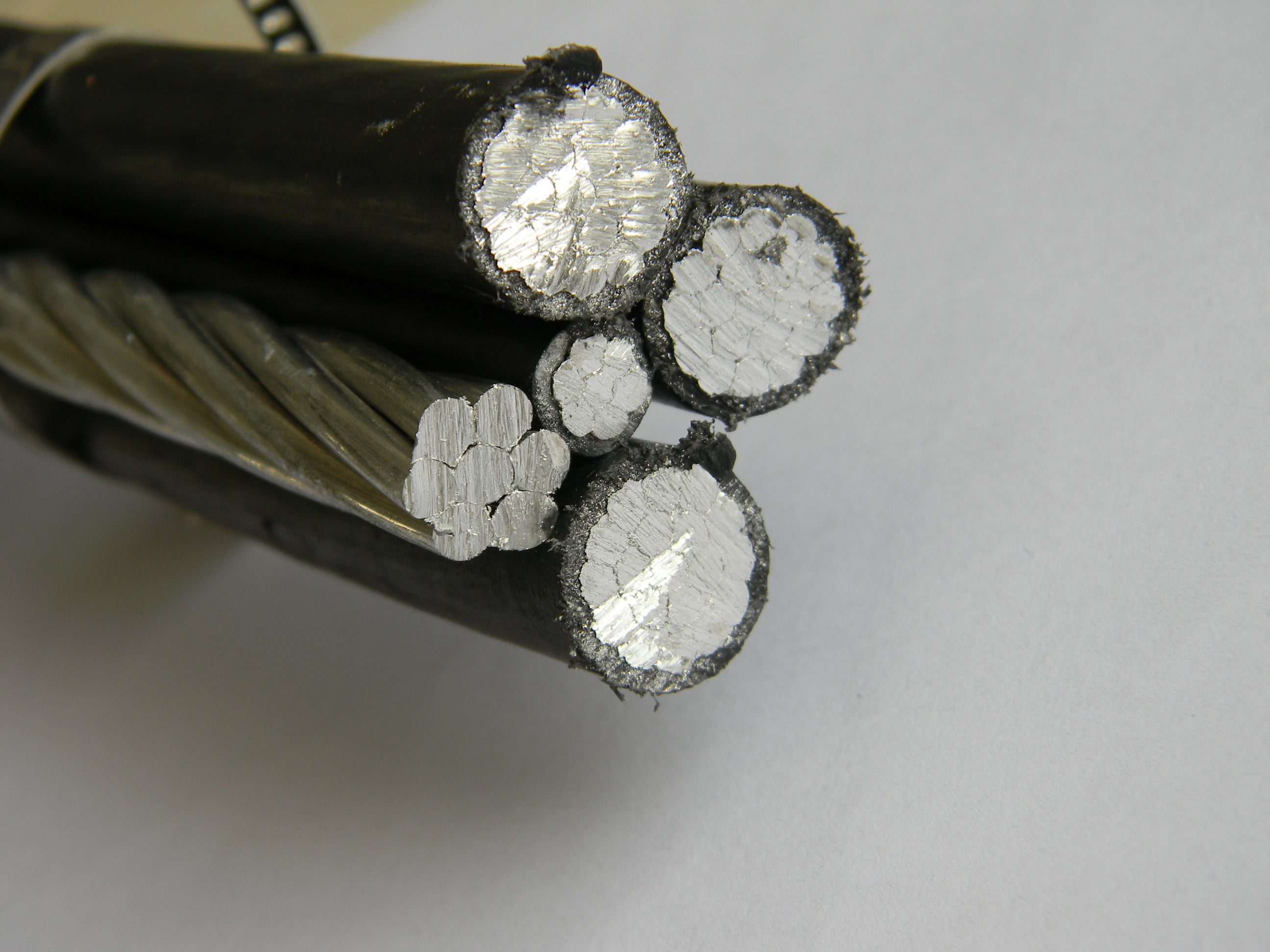

1. Costruzione e materiali:

Conduttori di fase/non-messenger neutro: alluminio (AL) con aree trasversali che vanno da 16 mm² a 150 mm²

1

.
Conduttore di messaggero neutro: lega di alluminio (AAAC) per resistenza alla trazione superiore e resistenza alla corrosione

1

.
Isolamento: opzioni XLPE, PE o PVC, ottimizzate per UV e resistenza alle intemperie estrema

1

.
Conformità standard: NFC 33-209, BS 7870-5, GB/T 12527 e IEC 60502

1

.

2. Tabella delle specifiche tecniche:

Area del conduttore (mm²)	Numero di fili	max. Resistenza CC (ω/km)	Diametro del conduttore (mm)	min. CARICO DI BREAK (KN)	Range di diametro complessivo (mm)
16	7	1.91	4.6–5.1	1.9	7.0–7,8
25	7	1.20	5.8–6.3	3.0	8.6–9.4
35	7	0.868	6.8–7.3	-	10.0–10.9
54.6 (Messenger)	7	0.63	9.2–9.6	16.6	12.3–13.0
70 (Messenger)	7	0.50	10.0–10.2	20.5

Cavo a 0,6/1KV raggruppamento aereo (ABC) ( NFC33-209 standard)

Modello n.

Fase n ./Dia.

XLPE

Neutro No./Dia.

XLPE

EP n ./dia.

XLPE

mm

3*35+54.6aaac+16 3*70+54.6aac+2*16

7/2.52

12/2.72

1.60

1.80

7/3.15

1.60

7/1.70

1.20

3. Packaging & Services:

Packaging: disponibile in bobine da 100-1.000 m su tamburi in legno (dimensione standard: 1100 mm³) o imballaggio personalizzato

1

.
Supporto: include assistenza tecnica in loco, guida per l'installazione e test post-installazione

1

.

4. Applicazioni:
ideale per la trasmissione dell'energia aerea in contesti urbani, rurali e industriali, in particolare dove sono critici lo stress meccanico e la resistenza ambientale elevata

1

.

Nota: per dettagli tecnici completi o specifiche personalizzate, consultare la documentazione del prodotto originale

1

.

Linee guida per la traduzione:

Assicurarsi che 'resistenza agli agenti atmosferici ' e 'resistenza meccanica ' siano enfatizzate sia nell'introduzione che nella descrizione.
Evidenzia la conformità a NFC 33-209 come certificazione chiave per i mercati che richiedono standard europei o internazionali.
Utilizzare la tabella per mostrare i parametri tecnici di base per un confronto rapido da parte di ingegneri o team di approvvigionamento.

Codice: ABC 0.6/1KV.

Standard: HD 626 S1: 1996 Part5-section D, AMKA (SFS 2200).

Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.

Messaggero neutro: conduttori di alluminio.

Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.

Installazione: questi cavi non possono essere sepolti, anche nei condotti.

Dimensioni di conduttori di fase

Sezione trasversale	Conductor Diametro		Spessore dell'isolamento		Diametro del nucleo		Capacità di carico attuale	Rottura Carico
(mm²)	min.	tolleranza	nom.	min.	min.	max.	(UN*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(KN)
16	4.4	± 0,05	1.4		7.1	7.3	70
25	5.9	± 0,02	1.4		8.3	9.1	95
35	6.9	± 0,02	1.6		9.7	10.5	115
50	8.1	± 0,25	1.6		10.8	11.8	140
70	9.7	± 0,25	1.8		12.8	13.8	180
120	12.8	± 0,30	2.0		16.2	17.4	250

* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.

Sezione trasversale	Diametro del conduttore		Spessore dell'isolamento		Diametro del nucleo		Capacità di carico attuale	Carico di rottura
(mm²)	min.	tolleranza	nom.	min.	min.	max.	(UN*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(KN)
25	5.9	± 0,02			5.5	6.3		7.4
35	6.9	± 0,02			6.5	7.3		10.3
50	8.1	± 0,25			7.6	8.6		14.2
70	9.7	± 0,25			9.2	10.2		20.6
95	11.4	± 0,30			10.8	12.0		27.9

Dimensioni del fascio di cavi

Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²)	Diametro del fascio Ca. (mm)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

Linee LV-ABC con messaggero neutro isolato

Codice: ABC 0.6/1KV.

Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)

Costruzione: conduttori di alluminio con isolamento XLPE.

Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.

Installazione: questi cavi non possono essere sepolti, anche nei condotti.

Dimensioni di conduttori di fase

Sezione trasversale	Conductor Diametro		Spessore di Isolamento		Diameten centrale		Capacità di carico attuale	Carico di rottura
(mm²)	min.	max.	nom.	min.	min.	max.	(UN*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(KN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.

Dimensioni di conduttori di messaggeri neutri

Sezione trasversale	Conductor Diametro		Spessore di Isolamento		Diametro del nucleo		Capacità di carico attuale	Rottura Carico
(mm²)	min.	tolleranza	nom.	min.	min.	max.	(UN*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UN*)	(KN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.

Dimensioni del fascio di cavi

Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²)	Diametro del fascio Ca. (mm)
3 × 25+54,6	30.0
3 × 35+K × 16+54,6	33.0
3 × 50+K × 16+54,6	36.0
3 × 70+K × 16+54,6	37.5
3 × 70+K × 25+54,6	40.0
3 × 70+K × 16+70	41.0
3 × 95+K × 16+70	44.0
3 × 120+K × 16+70	46.0
3 × 120+K × 16+95	47.0
3 × 150+K × 16+70	48.0
3 × 150+K × 16+95	49.0

* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).

su un:

sotto un:

*codice di verifica

1	Dimensione del conduttore	mm²	70	95	185
2	Diametro sul conduttore. Nominale	mm	9.3-10.2	11.6	16.4
3	Spessore di dielettrico.nominale	mm	3.4	3.4	3.4
3	Minimo in un punto	mm	2.96	2.96	2.96
4	Diametro sull'isolamento . nominale	mm	16.1-17.0	21.3	25.9
5	Diametro sullo schermo del nucleo semiconduttore . nominale	mm	18.1-19	23.3	27.9
6	Spessore del nastro di rame.	mm	0.15	1.15	2.15
7	Spessore della guaina. Nominale	mm	1.8	1.8	1.8
7	Minimo in un punto	mm	1.43	1.43	1.51
8	Dimensione della catenaria	mm²	50	50	70
9	Diametro complessivo del bundle.nominale	mm	55.7	67.8	79.2
10	Messa nominale	kg/m	2.64	3.25	4.65

1	Dimensione della catenaria	mm²	50	70
2	Numero di fili		7	7
3	Dimensione del filo (diametro)	mm	3.0	3.6
4	Resistenza alla trazione minima di ogni filo	kn	9.26	13.13
5	Allungamento a pausa. minimo	%	3.5	4.0
6	Spessore della copertura protettiva
	Nominale	mm	1.2	1.2
	Minimo in un punto	mm	0.96	1.96
7	Impusewhsandvoag E1.250S		21kv/5min	21kv/5min

1	Dimensione del conduttore	mm²	70	95	185
2	Diametro sul conduttore. Nominale	mm	9.3-10.2	11.6	16.4
3	Spessore di dielettrico.nominale	mm	3.4	3.4	3.4
3	Minimo in un punto	mm	2.96	2.96	2.96
4	Diametro sull'isolamento . nominale	mm	16.1-17.0	21.3	25.9
5	Diametro sullo schermo del nucleo semiconduttore . nominale	mm	18.1-19	23.3	27.9
6	Spessore del nastro di rame.	mm	0.15	1.15	2.15
7	Spessore della guaina. Nominale	mm	1.8	1.8	1.8
7	Minimo in un punto	mm	1.43	1.43	1.51
8	Dimensione della catenaria	mm²	50	50	70
9	Diametro complessivo del bundle.nominale	mm	55.7	67.8	79.2
10	Messa nominale	kg/m	2.64	3.25	4.65

1	Dimensione della catenaria	mm²	50	70
2	Numero di fili		7	7
3	Dimensione del filo (diametro)	mm	3.0	3.6
4	Resistenza alla trazione minima di ogni filo	kn	9.26	13.13
5	Allungamento a pausa. minimo	%	3.5	4.0
6	Spessore della copertura protettiva
	Nominale	mm	1.2	1.2
	Minimo in un punto	mm	0.96	1.96
7	Impusewhsandvoag E1.250S		21kv/5min	21kv/5min
