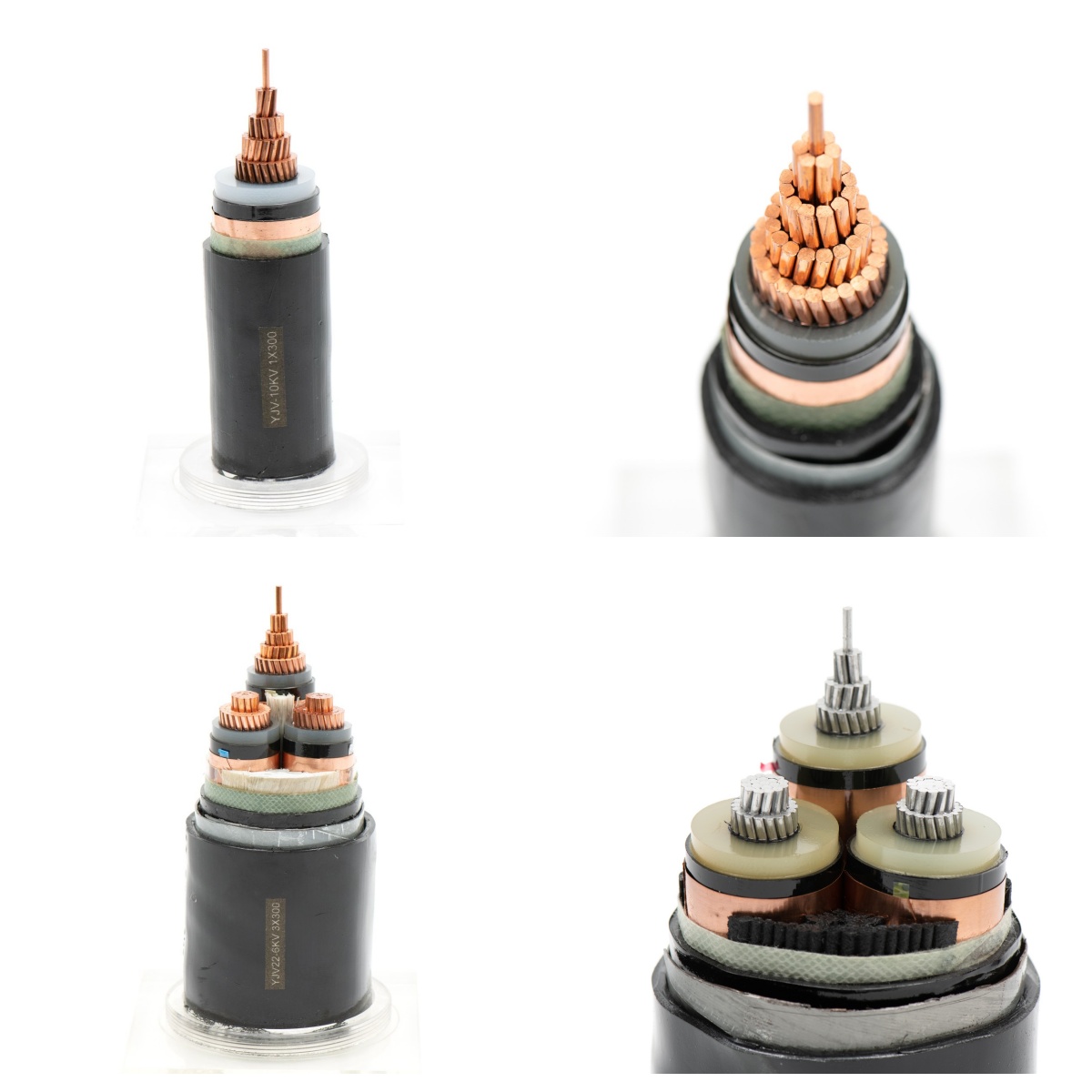

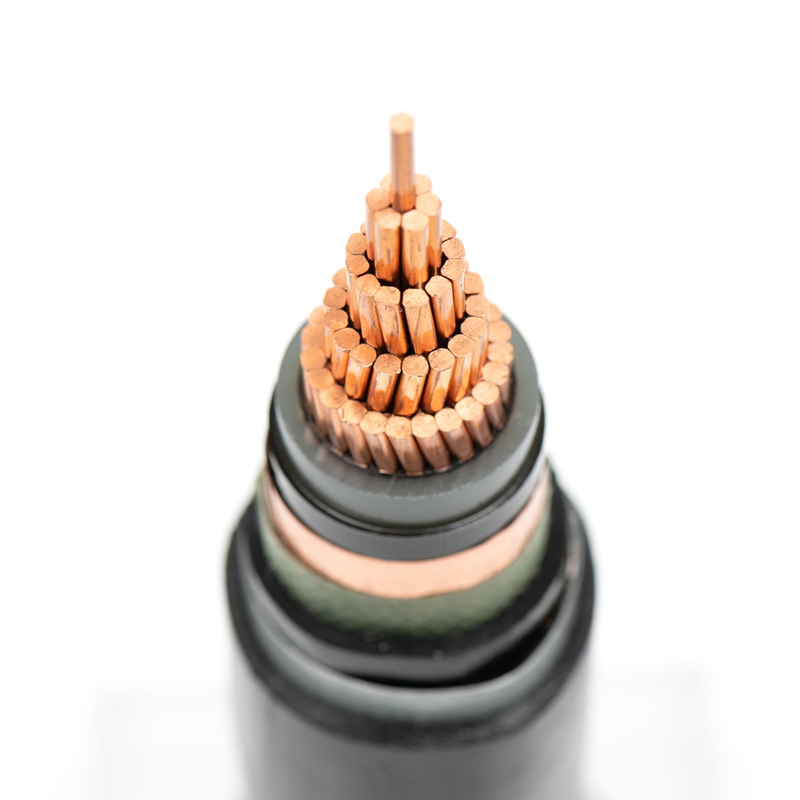

Cavo di alimentazione a media tensione YJV – da 1 kV a 36 kV (isolato XLPE)
Panoramica del prodotto
Tipo: Cavo di alimentazione a media tensione (MV)
Modello: YJV
Codice HS: 8544601290
Intervallo di tensione: 1kV – 36kV (fuoco: 6kV, 6/10(12)kV)
Sezione trasversale: 25–630 mm²
Struttura principale:
Applicazioni
| Esempi | di settore |
| Distribuzione di potenza | Sottostazioni, trasformatori, quadri |
| Industriale | Minerario, petrolio e gas, manifatturiero |
| Energia rinnovabile | Parchi eolici, solari, idroelettrici |
| Infrastrutture | Metro, aeroporti, ospedali |
Caratteristiche chiave
| Descrizione | delle funzionalità |
| Efficienza | Basse perdite dielettriche, ridotto spreco energetico |
| Durata | Resistente all'umidità, agli agenti chimici, ai raggi UV, all'abrasione |
| Sicurezza | Ignifugo, a bassa emissione di fumi (IEC 60332, IEC 61034) |
| Flessibilità | Opzioni corazzate (SWA/ATA) o non corazzate |
| Durata | >30 anni in condizioni standard |
Conformità agli standard
| Ambito | standard |
| CEI 60502, CEI 60228 | Standard internazionali sui cavi |
| IEEE 386, IEEE 575, AEIC CS8, NEMA WC74 | Standard di settore |
Valutazioni della temperatura
| Condizione | XLPE | EPR |
| Funzionamento normale | da –40°C a +90°C | da –50°C a +105°C |
| Cortocircuito | Fino a +250°C | Fino a +250°C |
Dati tecnici (tipici)
| Valore | della proprietà |
| Resistenza di isolamento | >1000 MΩ·km @20°C |
| Rigidità dielettrica | 3,5–30 kV/mm |
| Resistenza allo schiacciamento | >10 kN/m (IEC 60229) |
| Sicurezza antincendio | IEC 60332 (ritardante di fiamma), IEC 61034 (fumo basso) |
Configurazioni disponibili (6/6kV, 6/10(12)kV)
| Guaina | per armatura | del conduttore | di costruzione |
| Senza armatura | Cu/Al | Nessuno | PVC |
| Filo armato | Cu/Al | SWA/AWA | PVC |
| Nastro corazzato | Cu/Al | STA/ATA | PVC |
Disponibili opzioni single-core e three-core.
Dati tecnici
| Specifica | della proprietà |
| Resistenza all'isolamento | > 1000 MΩ · km a 20 ° C |
| Resistenza dielettrica | 3,5–30 kV/mm (a seconda del grado di tensione) |
| Resistenza al fuoco | 'IEC 60332 (ritardante di fiamma), IEC 61034 (fumo basso) ' |
| Resistenza alla schiaccia | > 10 kN/m (testato per IEC 60229) |
Specifiche dettagliate
6/6kv, 6/10 (12) KV, cavo di alimentazione in PVC isolato isolato XLPE
Single-core, cu/xlpe/pvc o al/xlpe/pvc
| Area nominale del conduttore (mm²) | Spessore isolante (mm) | Spessore della guaina esterna (mm) | ca. Diametro complessivo (mm) | ca. Peso del cavo (kg/km) |
| Lunghezza standard per tamburo (M) |
|
|
|
| Rame | Alluminio |
|
| 16 | 3.4 | 1.8 | 20 | 450 | 350 | 500 |
| 25 | 3.4 | 1.8 | 21 | 560 | 400 | 500 |
| 35 | 3.4 | 1.8 | 22 | 680 | 460 | 500 |
| 50 | 3.4 | 1.8 | 24 | 810 | 520 | 500 |
| 70 | 3.4 | 1.8 | 25 | 1.050 | 620 | 500 |
| 95 | 3.4 | 1.8 | 27 | 1.320 | 730 | 500 |
| 120 | 3.4 | 1.8 | 28 | 1.580 | 840 | 500 |
| 150 | 3.4 | 1.9 | 30 | 1.880 | 960 | 500 |
| 185 | 3.4 | 1.9 | 32 | 2.250 | 1.100 | 500 |
| 240 | 3.4 | 2.0 | 34 | 2.870 | 1.350 | 500 |
| 300 | 3.4 | 2.1 | 37 | 3.490 | 1.580 | 500 |
| 400 | 3.4 | 2.2 | 40 | 4.350 | 1.920 | 500 |
| 500 | 3.4 | 2.3 | 44 | 5.440 | 2.320 | 500 |
| 630 | 3.4 | 2.4 | 48 | 6.860 | 2.830 | 500 |
| 800 | 3.4 | 2.5 | 52 | 8.600 | 3.430 | 400 |
| 1.000 | 3.4 | 2.6 | 56 | 10.630 | 4.150 | 300 |
Tre core, Cu/XLPE/PVC o AL/XLPE/PVC
| Area nominale del conduttore (mm²) | Spessore isolante (mm) | Spessore della guaina esterna (mm) | ca. Diametro complessivo (mm) | Peso approssimabile (kg/km) |
| Lunghezza standard per tamburo (M) |
|
|
|
| Rame | Alluminio |
|
| 16 | 3.4 | 2.1 | 39 | 1,410 | 1,110 | 500 |
| 25 | 3.4 | 2.2 | 42 | 1.800 | 1.320 | 500 |
| 35 | 3.4 | 2.3 | 45 | 2.170 | 1.500 | 500 |
| 50 | 3.4 | 2.4 | 47 | 2.630 | 1.730 | 500 |
| 70 | 3.4 | 2.5 | 51 | 3.400 | 2.110 | 500 |
| 95 | 3.4 | 2.6 | 55 | 4,310 | 2.510 | 500 |
| 120 | 3.4 | 2.7 | 58 | 5.150 | 2.860 | 500 |
| 150 | 3.4 | 2.9 | 62 | 6.100 | 3.300 | 500 |
| 185 | 3.4 | 3.0 | 66 | 7.310 | 3.810 | 500 |
| 240 | 3.4 | 3.1 | 71 | 9.290 | 4.680 | 400 |
| 300 | 3.4 | 3.3 | 76 | 11.240 | 5.450 | 300 |
| 400 | 3.4 | 3.5 | 83 | 14.040 | 6.660 | 250 |
| 500 | 3.4 | 3.7 | 91 | 17.530 | 8.050 | 200 |
6/6kv, 6/10 (12) KV, cavo di alimentazione in PVC brod a filo isolato XLPE
Single-core, cu/xlpe/awa/pvc o al/xlpe/awa/pvc
| Area nominale del conduttore (mm²) | Spessore isolante (mm) | Circa spessore del rivestimento interno (mm) | Dimensione del filo dell'armatura (mm) | Spessore della guaina esterna (mm) | ca. Diametro complessivo (mm) | ca. Peso del cavo (kg/km) |
| Lunghezza standard per tamburo (M) |
|
|
|
|
|
| Rame | Alluminio |
|
| 16 | 3.4 | 1.2 | 1.6 | 1.8 | 26 | 770 | 670 | 500 |
| 25 | 3.4 | 1.2 | 1.6 | 1.8 | 27 | 910 | 750 | 500 |
| 35 | 3.4 | 1.2 | 1.6 | 1.8 | 28 | 1.040 | 820 | 500 |
| 50 | 3.4 | 1.2 | 1.6 | 1.8 | 29 | 1.190 | 900 | 500 |
| 70 | 3.4 | 1.2 | 1.6 | 1.9 | 31 | 1.470 | 1.040 | 500 |
| 95 | 3.4 | 1.2 | 1.6 | 2.0 | 33 | 1.780 | 1.190 | 500 |
| 120 | 3.4 | 1.2 | 2.0 | 2.0 | 35 | 2.150 | 1,410 | 500 |
| 150 | 3.4 | 1.2 | 2.0 | 2.1 | 37 | 2.480 | 1.560 | 500 |
| 185 | 3.4 | 1.2 | 2.0 | 2.1 | 39 | 2.890 | 1.730 | 500 |
| 240 | 3.4 | 1.2 | 2.0 | 2.2 | 41 | 3.570 | 2.050 | 500 |
| 300 | 3.4 | 1.2 | 2.0 | 2.3 | 44 | 4.230 | 2.330 | 500 |
| 400 | 3.4 | 1.3 | 2.5 | 2.4 | 48 | 5.320 | 2.890 | 500 |
| 500 | 3.4 | 1.3 | 2.5 | 2.5 | 52 | 6.500 | 3.380 | 500 |
| 630 | 3.4 | 1.4 | 2.5 | 2.6 | 56 | 8.020 | 3.990 | 400 |
Tre core, Cu/XLPE/SWA/PVC o AL/XLPE/SWA/PVC
| Area nominale del conduttore (mm²) | Spessore isolante (mm) | ca. Spessore di copertura interno (mm) | Dimensione del filo dell'armatura (mm) | Spessore della guaina esterna (mm) | ca. Diametro complessivo (mm) | ca. Peso del cavo (kg/km) |
| Lunghezza standard per tamburo (M) |
|
|
|
|
|
| Rame | Alluminio |
|
| 16 | 3.4 | 1.3 | 2.5 | 2.4 | 47 | 3.700 | 2.700 | 500 |
| 25 | 3.4 | 1.3 | 2.5 | 2.5 | 50 | 3.900 | 3.430 | 500 |
| 35 | 3.4 | 1.3 | 2.5 | 2.6 | 53 | 4,430 | 3.770 | 500 |
| 50 | 3.4 | 1.4 | 2.5 | 2.7 | 56 | 5.080 | 4.190 | 500 |
| 70 | 3.4 | 1.5 | 2.5 | 2.8 | 60 | 6.050 | 4.750 | 500 |
| 95 | 3.4 | 1.5 | 2.5 | 2.9 | 64 | 7.180 | 5.380 | 500 |
| 120 | 3.4 | 1.6 | 2.5 | 3.0 | 67 | 8.230 | 5.960 | 400 |
| 150 | 3.4 | 1.7 | 3.15 | 3.2 | 72 | 10.100 | 6.580 | 300 |
| 185 | 3.4 | 1.7 | 3.15 | 3.3 | 76 | 11.610 | 8.110 | 300 |
| 240 | 3.4 | 1.8 | 3.15 | 3.5 | 82 | 14.110 | 9.510 | 250 |
| 300 | 3.4 | 1.9 | 3.15 | 3.7 | 87 | 16.420 | 10.630 | 200 |
| 400 | 3.4 | 2.0 | 4.0 | 4.0 | 96 | 21.700 | 12.880 | 200 |
| 500 | 3.4 | 2.2 | 4.0 | 4.2 | 104 | 25.280 | 15.800 | 200 |
6/6kv, 6/10 (12) kV, cavo di alimentazione in PVC a rivestimento in PVC isolato XLPE
Single-core, cu/xlpe/ata/pvc o al/xlpe/ata/pvc
| Area nominale del conduttore (mm²) | Spessore isolante (mm) | Circa spessore del rivestimento interno (mm) | Dimensione del filo dell'armatura (mm) | Spessore della guaina esterna (mm) | ca. Diametro complessivo (mm) | ca. Peso del cavo (kg/km) |
| Lunghezza standard per tamburo (M) |
|
|
|
|
|
| Rame | Alluminio |
|
| 16 | 3.4 | 1.2 | 0.5 | 1.8 | 25 | 680 | 580 | 500 |
| 25 | 3.4 | 1.2 | 0.5 | 1.8 | 26 | 810 | 650 | 500 |
| 35 | 3.4 | 1.2 | 0.5 | 1.8 | 27 | 940 | 720 | 500 |
| 50 | 3.4 | 1.2 | 0.5 | 1.8 | 28 | 1.090 | 790 | 500 |
| 70 | 3.4 | 1.2 | 0.5 | 1.9 | 30 | 1.350 | 920 | 500 |
| 95 | 3.4 | 1.2 | 0.5 | 1.9 | 32 | 1.650 | 1.060 | 500 |
| 120 | 3.4 | 1.2 | 0.5 | 2.0 | 33 | 1.940 | 1.190 | 500 |
| 150 | 3.4 | 1.2 | 0.5 | 2.0 | 35 | 2.240 | 1.320 | 500 |
| 185 | 3.4 | 1.2 | 0.5 | 2.1 | 37 | 2.650 | 1.500 | 500 |
| 240 | 3.4 | 1.2 | 0.5 | 2.1 | 39 | 3.290 | 1.770 | 500 |
| 300 | 3.4 | 1.2 | 0.5 | 2.2 | 41 | 3.940 | 2.030 | 500 |
| 400 | 3.4 | 1.3 | 0.5 | 2.3 | 45 | 4.860 | 2.430 | 500 |
| 500 | 3.4 | 1.3 | 0.5 | 2.4 | 49 | 5.990 | 2.880 | 500 |
| 630 | 3.4 | 1.4 | 0.5 | 2.5 | 52 | 7.480 | 3.450 | 500 |
Tre core, Cu/XLPE/STA/PVC o AL/XLPE/STA/PVC
| Conduttore di conduttore nominale (mm²) | Spessore isolante (mm) | Circa spessore del rivestimento interno (mm) | Dimensione del filo dell'armatura (mm) | Spessore della guaina esterna (mm) | ca. Diametro complessivo (mm) | ca. Peso del cavo (kg/km) |
| Lunghezza standard per tamburo (M) |
|
|
|
|
|
| Rame | Alluminio |
|
| 16 | 3.4 | 1.3 | 0.2 | 2.3 | 44 | 2.220 | 1.900 | 500 |
| 25 | 3.4 | 1.3 | 0.5 | 2.4 | 47 | 2.660 | 2.180 | 500 |
| 35 | 3.4 | 1.3 | 0.5 | 2.5 | 50 | 3.110 | 2.440 | 500 |
| 50 | 3.4 | 1.4 | 0.5 | 2.6 | 53 | 3.650 | 2.750 | 500 |
| 70 | 3.4 | 1.5 | 0.5 | 2.7 | 56 | 4,510 | 3.220 | 500 |
| 95 | 3.4 | 1.5 | 0.5 | 2.8 | 60 | 5.510 | 3.710 | 500 |
| 120 | 3.4 | 1.6 | 0.5 | 2.9 | 64 | 6.450 | 4.180 | 500 |
| 150 | 3.4 | 1.7 | 0.5 | 3.1 | 68 | 7.500 | 4.700 | 400 |
| 185 | 3.4 | 1.7 | 0.5 | 3.2 | 71 | 8.830 | 5.330 | 400 |
| 240 | 3.4 | 1.8 | 0.5 | 3.3 | 77 | 10.960 | 6.360 | 300 |
| 300 | 3.4 | 1.9 | 0.5 | 3.5 | 82 | 13.090 | 7.300 | 250 |
| 400 | 3.4 | 2.0 | 0.8 | 3.8 | 91 | 16.910 | 9.530 | 200 |
| 500 | 3.4 | 2.2 | 0.8 | 4.0 | 99 | 20.720 | 11.250 | 200 |
Packaging e spedizione
Imballaggio: fusti di legno o bobine rinforzate in acciaio (involucro impermeabile)
Etichettatura: conforme a IEC (tensione, dimensioni, data)
Spedizione: contenitori ISO con fissaggio antiurto
Conservazione: asciutto, ventilato, senza luce solare diretta
