Cavo di alimentazione a singolo core singolo 3,6/6kV con conduttore di rame e isolamento XLPE per applicazioni aeree

Cavo di alimentazione a singolo core singolo 3,6/6kV con conduttore di rame e isolamento XLPE per applicazioni aeree

5 0 Recensioni

I cavi di alimentazione di media tensione (MV) sono progettati per trasmettere in modo efficiente la potenza elettrica a livelli di tensione in genere compresi tra 1 kV a 36 kV, fungendo da componenti critici nelle reti di distribuzione industriale, commerciale e di utilità. Questi cavi bilanciano la durata, la sicurezza e le prestazioni, garantendo un trasferimento di energia affidabile in ambienti esigenti come installazioni sotterranee, sistemi aerei e sottostazioni.

Quantità:
area della sezione trasversale:	25-630
Stato di disponibilità:





Richiesta Aggiungere al carrello

Modello:
Yjv yjlv
Codice Prodotto:
8544601290

Descrizione del prodotto

P rodot d esscrizione

Cavo di alimentazione

Applicazioni

- Reti di distribuzione dell'alimentazione: sottostazioni, trasformatori e quadri.

- Piante industriali: estrazione mineraria, petrolio e gas e impianti di produzione.

- Energia rinnovabile: parchi eolici, parchi solari e stazioni idroelettriche.

-Infrastruttura: sistemi metropolitane sotterranei, aeroporti e ospedali. ~!phoenix_varIMG5!~

Caratteristiche

- Alta efficienza: basse perdite dielettriche per i rifiuti di energia ridotti.

- Durabilità: resistente all'umidità, ai prodotti chimici, alle radiazioni UV e all'abrasione.

-Sicurezza: materiali di fiamma-ritotardante e a bassa figura per spazi confinati.

- Flessibilità: opzioni corazzate/non armate per diverse esigenze di installazione.

- Lunga durata della vita:> 30 anni in condizioni operative standard.

Standard

I cavi di alimentazione MV sono conformi agli standard riconosciuti a livello globale per garantire la sicurezza e la compatibilità:

- Commissione elettrotecnica internazionale (IEC): IEC 60502, IEC 60228

- Institute of Electrical ed Electronics Engineers (IEEE): IEEE 386, IEEE 575

- Association of Edison Illuminating Companies (AEIC): AEIC CS8

- National Electrical Manufacturers Association (NEMA): NEMA WC 74

Costruzione

I cavi MV presentano un design a strati robusti per prestazioni ottimali:

1. Conduttore: rame o alluminio ad alta purezza (filamento/solido) per IEC 60228.

2. Schermata del conduttore: strato a semiconduttore per ridurre al minimo le sollecitazioni del campo elettrico.

3. Isolamento: polietilene reticolato (XLPE) o gomma propilene etilene (EPR) per stabilità termica.

4. Schermata di isolamento: strato a semiconduttore per garantire la distribuzione della tensione uniforme.

5. Schermo metallico: filo di rame/nastro o armatura in alluminio per la messa a terra e la protezione dei guasti.

6. guaina esterna: PVC, LSZH (alogeno zero a basso fumo) o HDPE per protezione meccanica e ambientale.

Parametri chiave

- Valutazione di tensione: da 1 kV a 36 kV (U ₀/U: 0,6/1 kV a 26/36 kV).

- intervallo di temperatura:

-Funzionamento normale: da -40 ° C a +90 ° C (XLPE), da -50 ° C a +105 ° C (EPR).

- corto circuito: fino a +250 ° C (XLPE), +250 ° C (EPR).

- Capacità di carico corrente: varia con la dimensione del conduttore (ad es. Da 240 mm² a 1000 mm²).

- Raggio di flessione: diametro del cavo 12–20 × (dipende dalla costruzione).

Dati tecnici

Proprietà	Specifiche
Resistenza all'isolamento	> 1000 MΩ · km a 20 ° C
Resistenza dielettrica	3,5–30 kV/mm (a seconda del grado di tensione)
Resistenza al fuoco	IEC 60332 (ritardante di fiamma), IEC 61034 (fumo basso)
Resistenza alla schiaccia	> 10 kN/m (testato per IEC 60229)

3,6/6 (7.2) KV, cavo di alimentazione in PVC isolato isolato XLPE

Single-core, cu/xlpe/pvc o al/xlpe/pvc

Conductor Nominale Zona	Spessore dell'isolamento	Spessore della guaina esterna	Ca. Complessivamente Diametro	Ca. Peso del cavo		Standard Lunghezza per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Spessore della guaina esterna	Ca. Complessivamente Diametro	Rame	Alluminio	Standard Lunghezza per Tamburo
mm²	mm	mm	mm	kg/km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1.250	660	500
120	2.5	1.8	27	1.500	760	500
150	2.5	1.8	28	1.790	860	500
185	2.5	1.9	30	2.150	1.000	500
240	2.6	1.9	33	2.770	1.250	500
300	2.8	2.0	35	3.400	1.500	500
400	3.0	2.1	39	4.280	1.850	500
500	3.2	2.2	43	5.400	2.280	500
630	3.2	2.4	47	6.830	2.800	500
800	3.2	2.5	51	8.570	3.400	400
1.000	3.2	2.6	56	10.590	4,110	300

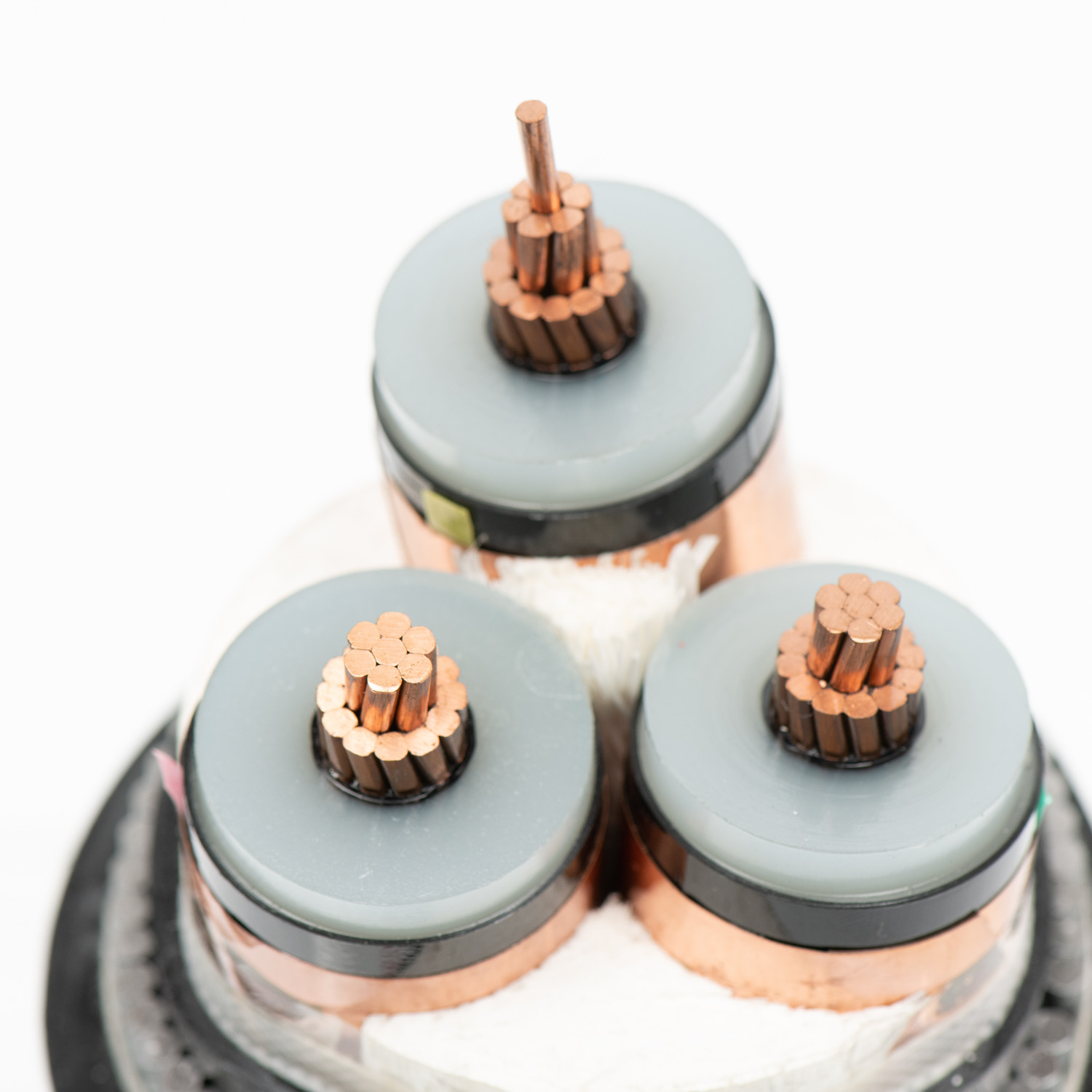

Tre core, Cu/XLPE/PVC o AL/XLPE/PVC

Conductor Nominale Zona	Spessore dell'isolamento	Spessore della guaina esterna	Ca. Complessivamente Diametro	Ca. Peso del cavo		Lunghezza standard per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Spessore della guaina esterna	Ca. Complessivamente Diametro	Rame	Alluminio	Lunghezza standard per Tamburo
mm²	mm	mm	mm	kg/km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1.190	890	500
25	2.5	2.1	38	1.560	1.080	500
35	2.5	2.2	40	1.930	1.270	500
50	2.5	2.3	43	2.370	1.480	500
70	2.5	2.4	47	3.110	1,820	500
95	2.5	2.5	51	4.000	2.200	500
120	2.5	2.6	54	4,820	2.550	500
150	2.5	2.7	58	5.770	2.970	500
185	2.5	2.8	61	6.960	3.460	500
240	2.6	3.0	68	8.940	4.340	400
300	2.8	3.2	73	10.980	5.190	300
400	3.0	3.5	81	13.820	6.440	250
500	3.2	3.7	90	17.390	7.910	200

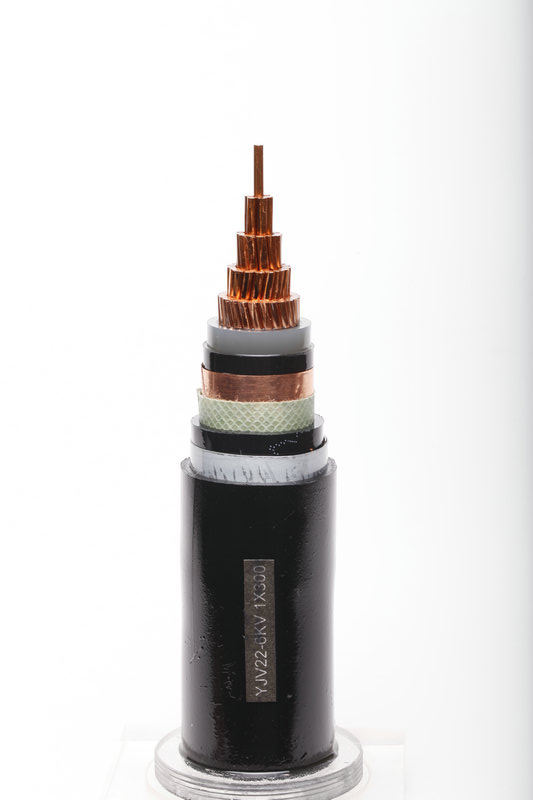

3,6/6 (7.2) KV, cavo di alimentazione in PVC in PVC a filo isolato

Single-core, cu/xlpe/awa/pvc oral/xlpe/awa/pvc

Conductor Nominale Zona	Spessore dell'isolamento	Circa copertura interna Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Ca. Peso del cavo		Standard Lunghezza per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Circa copertura interna Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Rame	Alluminio	Standard Lunghezza per Tamburo
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1.100	810	500
70	2.5	1.2	1.6	1.8	29	1.350	930	500
95	2.5	1.2	1.6	1.9	31	1.670	1.080	500
120	2.5	1.2	1.6	1.9	32	1.950	1.200	500
150	2.5	1.2	1.6	2.0	34	2.270	1.350	500
185	2.5	1.2	2.0	2.1	37	2.770	1.620	500
240	2.6	1.2	2.0	2.2	40	3.440	1.930	500
300	2.8	1.2	2.0	2.2	42	4,120	2.210	500
400	3.0	1.3	2.5	2.4	47	5.250	2.820	500
500	3.2	1.3	2.5	2.5	51	6.450	3.340	500
630	3.2	1.4	2.5	2.6	55	7.990	3.950	400

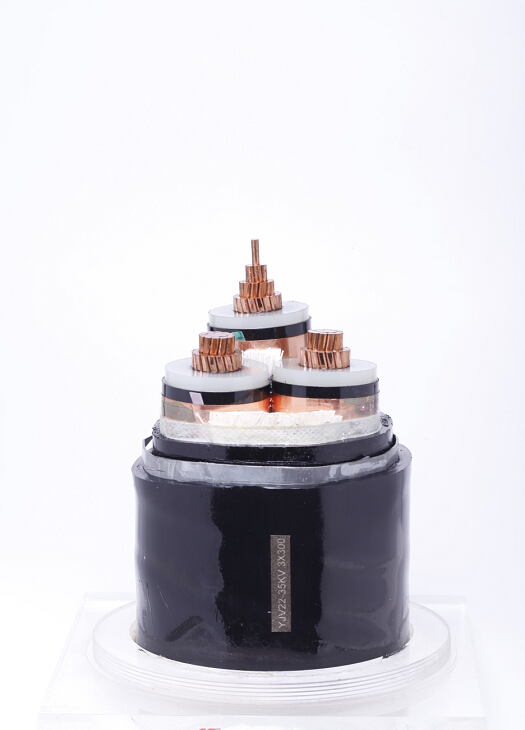

Tre core, Cu/XLPE/SWA/PVC o AL/XLPE/SWA/PVC

Conductor Nominale Zona	Spessore dell'isolamento	Ca. Copertura interiore Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Ca. Peso del cavo		Standard Lunghezza per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Ca. Copertura interiore Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Rame	Alluminio	Standard Lunghezza per Tamburo
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	2.0	2.1	40	2.310	2.120	500
16	2.5	1.2	2.0	2.2	42	2.600	2.290	500
25	2.5	1.2	2.0	2.3	45	3.080	2.600	500
35	2.5	1.3	2.5	2.4	48	3.950	3.280	500
50	2.5	1.3	2.5	2.5	54	4.530	3.630	500
70	2.5	1.4	2.5	2.6	55	5.510	4,210	500
95	2.5	1.5	2.5	2.8	59	6.660	4.860	500
120	2.5	1.5	2.5	2.9	63	7.630	5.360	400
150	2.5	1.6	2.5	3.0	66	8.800	6.000	400
185	2.5	1.7	3.15	3.2	72	11.500	6.670	300
240	2.6	1.8	3.15	3.4	78	13.480	8.870	250
300	2.8	1.9	3.15	3.6	84	15.920	10.130	200
400	3.0	2.0	4.0	3.9	94	21.300	12.590	200
500	3.2	2.1	4.0	4.1	103	25.090	15.610	200

3,6/6 (7.2) KV, cavo di alimentazione in PVC in PVC a nastro isolato a nastro XLPE

Single-core, cu/xlpe/ata/pvcor al/xlpe/ata/pvc

Conductor Nominale Zona	Spessore dell'isolamento	Ca. Copertura interiore Spessore	Armatura Filo Misurare	Esterno Guaina Spessore	Ca. Diametro complessivo	Ca. Peso del cavo		Standard Lunghezza per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Ca. Copertura interiore Spessore	Armatura Filo Misurare	Esterno Guaina Spessore	Ca. Diametro complessivo	Rame	Alluminio	Standard Lunghezza per Tamburo
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1.000	700	500
70	2.5	1.2	0.5	1.8	28	1.240	820	500
95	2.5	1.2	0.5	1.8	30	1.540	950	500
120	2.5	1.2	0.5	1.8	31	1,820	1.080	500
150	2.5	1.2	0.5	1.9	33	2.120	1.200	500
185	2.5	1.2	0.5	1.9	35	2.520	1.370	500
240	2.6	1.2	0.5	2.0	37	3.180	1.670	500
300	2.8	1.2	0.5	2.1	40	3.850	1.950	500
400	3.0	1.3	0.5	2.3	44	4.800	2.370	500
500	3.2	1.3	0.5	2.4	48	5.960	2.840	500
630	3.2	1.4	0.5	2.5	52	7.450	3.410	600

Tre core, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Tabella 24)

Conductor Nominale Zona	Spessore dell'isolamento	Circa copertura interna Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Ca. Peso del cavo		Standard Lunghezza per Tamburo
Conductor Nominale Zona	Spessore dell'isolamento	Circa copertura interna Spessore	Dimensione del filo dell'armatura	Esterno Guaina Spessore	Ca. Diametro complessivo	Rame	Alluminio	Standard Lunghezza per Tamburo
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.2	2.0	37	1.330	1.140	500
16	2.5	1.2	0.5	2.1	40	1.580	1.580	500
25	2.5	1.2	0.5	2.2	42	2.310	1.880	500
35	2.5	1.3	0.5	2.3	45	2.760	2.090	500
50	2.5	1.3	0.5	2.4	48	3.260	2.360	500
70	2.5	1.4	0.5	2.5	52	4.100	2.810	500
95	2.5	1.5	0.5	2.7	56	5.110	3.310	500
120	2.5	1.5	0.5	2.8	60	5.010	3.750	400
150	2.5	1.6	0.5	2.9	63	7.050	4.250	400
185	2.5	1.7	0.5	3.0	67	9.320	4,820	400
240	2.6	1.8	0.5	3.2	73	10.530	5.920	300
300	2.8	1.9	0.5	3.4	79	12.730	6.940	300
400	3.0	2.0	0.8	3.7	89	16.620	9.240	200
500	3.2	2.1	0.8	4.0	98	20.550	11.070	200
