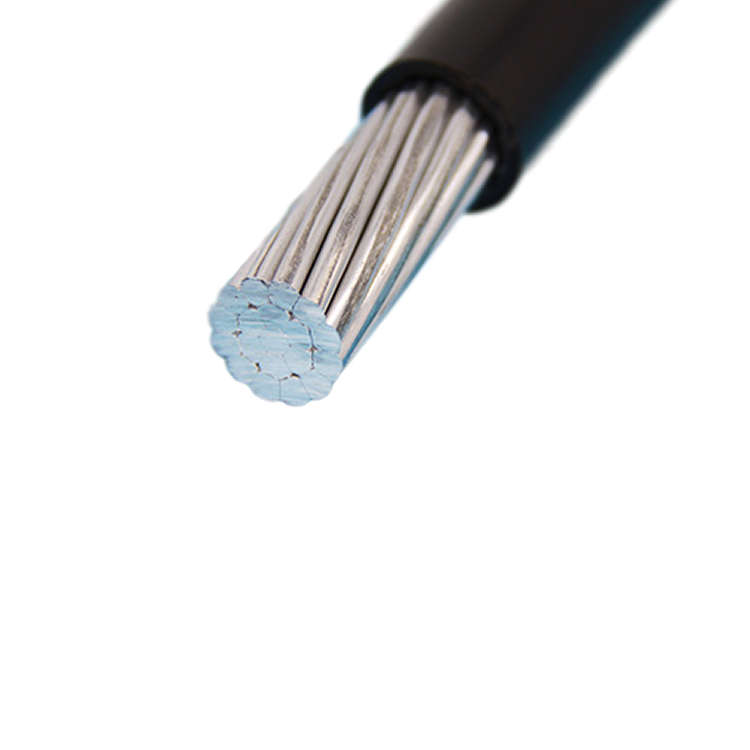

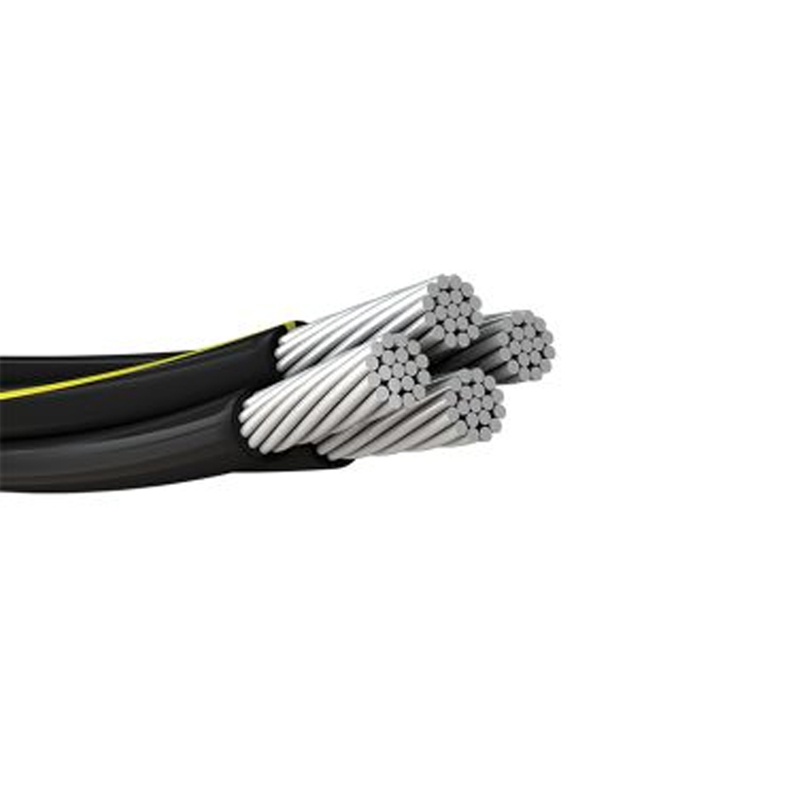

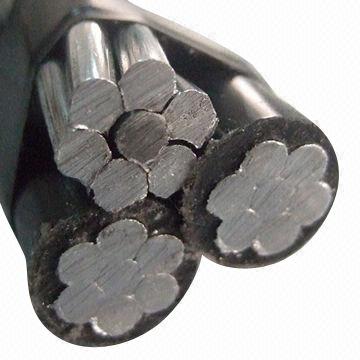

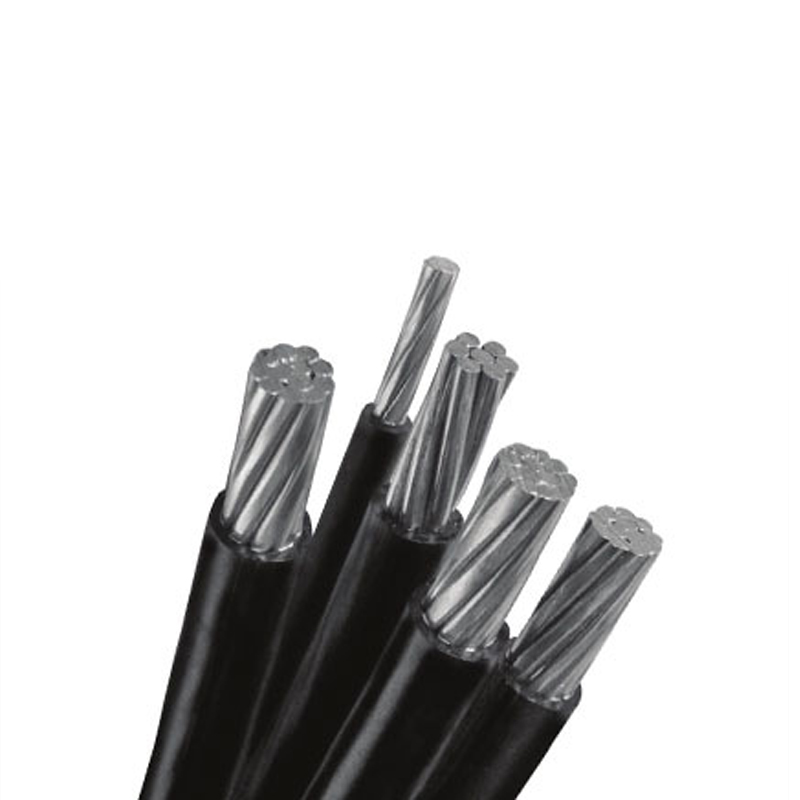

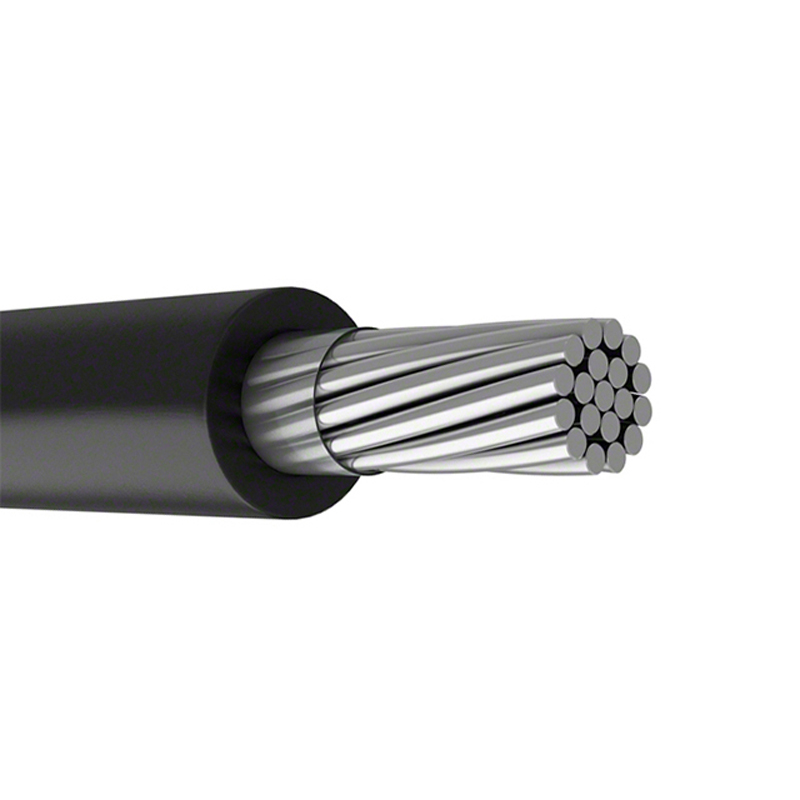

Il cavo ABC di alta qualità da 35kV stabilisce un nuovo punto di riferimento per l'affidabilità nelle applicazioni di sottostazione, combinando prestazioni elettriche eccezionali con durata rotta. Progettato per resistere alle correnti di cortocircuito di 50 ka/1s , una caratteristica di sicurezza critica per gli ambienti di sottostazione: questo cavo presenta un isolamento resistente alle intemperie e un design compatto che riduce lo spazio di installazione del 30% rispetto ai cavi di sottostazione tradizionali.
Uno scudo di rame stagno fornisce una protezione EMI superiore (interferenza elettromagnetica) e RFI (interferenza a radiofrequenza), garantendo un funzionamento stabile in ambienti elettricamente rumorosi. Completamente conforme agli standard IEC 60502 e IEEE 404, è diventata la scelta preferita per le reti elettriche urbane, le sottostazioni di energia rinnovabile e le reti di distribuzione industriale in cui l'affidabilità ed efficienza dello spazio sono fondamentali.
Parametro | Valore |
Tensione nominale | 35 kV |
Materiale del conduttore | Rame in scatola |
Resistenza all'isolamento | ≥100 GΩ a 20 ° C |
Corrente di corto circuito | 50 ka/1s |
Materiale di guaina | XLPE |
Costruzione resistente alle intemperie
L'isolamento del cavo è composto da polietilene reticolato (XLPE), un materiale rinomato per la sua resistenza all'umidità, alle radiazioni UV e all'esposizione chimica. In combinazione con una guaina esterna resistente ai raggi UV e valutazione della protezione dell'ingresso IP68 , questa costruzione garantisce che il cavo rimane operativo per oltre 40 anni in ambienti di sottostazione esterna e sotterranei, comprese le aree costiere con elevato contenuto di sale.
Alta capacità di corto circuito
Il conduttore di rame staccato , scelto per la sua eccellente conducibilità e resistenza alla corrosione-lavori in combinazione con uno strato di armatura in lega di alluminio per resistere a sollecitazioni termiche e meccaniche estreme durante gli eventi a corto circuito. Ciò garantisce che il cavo mantiene l'integrità durante i guasti, prevenendo guasti catastrofici e riducendo i tempi di inattività per le riparazioni.
Design per risparmiare spazio
Con un diametro compatto di ≤60 mm , il cavo semplifica il routing in ambienti di sottostazione congestionati in cui lo spazio è limitato. Ciò riduce la complessità e i costi dell'installazione del 15% , poiché sono necessarie meno modifiche alle infrastrutture esistenti per ospitare il cavo. Il design flessibile consente anche un raggio di flessione di 10 × diametro del cavo , facilitando l'installazione in spazi ristretti.
Sostazioni : utilizzate per connessioni interne ed esterne nelle sottostazioni di trasmissione e distribuzione, collegando i trasformatori, gli interruttori e le barre di bus con trasmissione affidabile a bassa perdita.
Energia rinnovabile : parte integrante dei sistemi di raccolta nelle aziende agricole solari e nei parchi eolici, dove la resistenza alle intemperie del cavo e l'alta capacità di corrente attuale supportano l'aggregazione di potenza efficiente e la connessione della rete.
Industriale : collega i pannelli di macchinari e distribuzione pesanti nelle strutture minerarie, manifatturiere e petrolchimiche, resistendo alle dure condizioni operative tipiche negli ambienti industriali.
D: Qual è il raggio di flessione?
A: Il cavo è progettato con un raggio di flessione minimo di 10 × il suo diametro esterno , che per un cavo di diametro di 60 mm si traduce in 600 mm. Questa flessibilità consente una facile installazione in spazi confinati all'interno delle sottostazioni e intorno alle apparecchiature esistenti senza compromettere l'integrità strutturale.
D: Richiede kit di terminazione speciali?
A: Sì, ti consigliamo di utilizzare le nostre terminazioni pre-cosoldate proprietarie da 35kV per prestazioni ottimali. Queste terminazioni testate in fabbrica garantiscono un'adeguata isolamento e una continuità di protezione, riducendo i tempi di installazione del 50% rispetto alle alternative a campo di campo e minimizzando il rischio di guasti correlati all'installazione.
Sezione trasversale | Conductor Diametro | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.
Dimensioni di conduttori di messaggeri neutri
Sezione trasversale | Diametro del conduttore | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 | |||
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²) | Diametro del fascio Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
