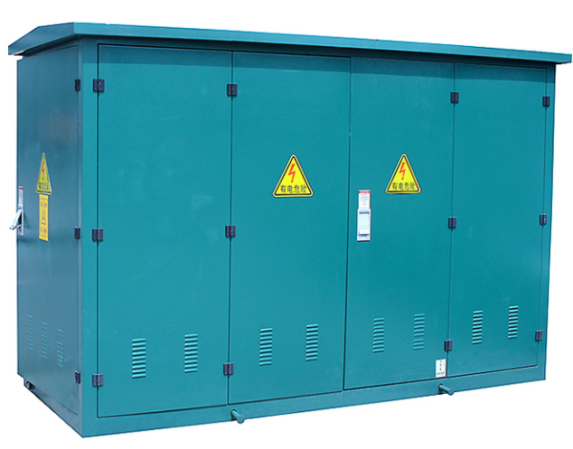

Quadro esterno
La gabbia ad anello standardizzata per fusione primaria e secondaria serie XGW-12 (Switching Institute) è un'unità principale ad anello esterno (RMU) avanzata isolata in gas SF6, sviluppata e prodotta in modo indipendente dalla nostra azienda.
Questo prodotto è specificatamente progettato sulla base di:
Le caratteristiche uniche delle reti di distribuzione elettrica in varie regioni della Cina
Requisiti pratici dei progetti di trasformazione in cavo della rete di distribuzione urbana
La serie XGW-12 integra apparecchiature primarie e secondarie in una soluzione di commutazione standardizzata, modulare e altamente compatta.
| Descrizione | delle funzionalità |
|---|---|
| Modularità | Facile configurazione ed espansione futura |
| Scalabilità | Si adatta alle crescenti richieste di rete |
| Elevate prestazioni di isolamento | Funzionamento affidabile in condizioni difficili |
| Tenuta completa del gas | Sigillato in SF6 per un funzionamento esente da manutenzione |
| Sicurezza operativa | Interblocchi di sicurezza e protezioni integrate |
| Design esente da manutenzione | Riduce i costi del ciclo di vita |
Misurazione della temperatura senza fili
Dispositivi di monitoraggio online
Questi migliorano il funzionamento intelligente e l’affidabilità della rete.
Grazie alla struttura robusta e al design con isolamento completo, la serie XGW-12 offre prestazioni affidabili anche in condizioni ambientali difficili, tra cui:
✅ Alta umidità
✅ Temperature estreme
✅ Aree inquinate (industriali, costiere, desertiche)
La serie XGW-12 è la scelta ideale per un'ampia gamma di applicazioni di distribuzione dell'energia urbana e industriale:
| Descrizione | dell'area di applicazione |
|---|---|
| Parchi industriali | Distribuzione affidabile dell'energia per fabbriche e strutture |
| Comunità residenziali | Funzionamento sicuro ed esente da manutenzione per complessi residenziali |
| Strade e viali della città | Design compatto per le infrastrutture urbane |
| Aeroporti e hub di trasporto | Elevata affidabilità per strutture critiche |
| Edifici commerciali e pubblici | Configurazione flessibile per vari tipi di carico |
| Centri direzionali e aree urbane ad alta densità | Monitoraggio intelligente per l'automazione della rete |
✅ Ottima adattabilità alle condizioni della rete locale
✅ Funzionalità di monitoraggio intelligente
✅ Funzionamento esente da manutenzione
✅ Migliora significativamente il livello di sicurezza, stabilità e automazione delle reti di distribuzione di media tensione
| Parametro | Valore | Unità |
|---|---|---|
| Tensione nominale | 12 | kv |
| Corrente nominale | 630 | A |
| Tensione di resistenza della frequenza di alimentazione | 48 | kv |
| Tensione di tenuta all'impulso di fulmine (picco) | 85 | kv |
| Corrente di rottura valutata | 630 | A |
| Corrente di commutazione nominale di cortocircuito (picco) | 50 | Ka |
| Valutazione di breve durata resisti alla corrente | 20 | ka/s |
| Picco di picco valutato Restringi la corrente | 50 | Ka |
| Grado di protezione (involucro) | IP44W | – |
| Grado di protezione (vano interno) | IP2XC | – |
| Livello di rumore | 45 | db |
✅ Isolamento in gas SF6 – compatto, affidabile, esente da manutenzione
✅ Fusione primaria e secondaria: monitoraggio intelligente integrato
✅Tensione nominale: 12 kV
✅ Corrente nominale: 630 A
✅ Alta tensione di tenuta: 48 kV (frequenza industriale) / 85 kV (impulso)
✅ Elevata capacità di cortocircuito: 50 kA di picco
✅ Grado di protezione: IP44W (custodia) / IP2XC (interno)
✅ Bassa rumorosità: 45 dB
✅ Misurazione della temperatura wireless opzionale e monitoraggio online
✅ Progettato per ambienti difficili: elevata umidità, temperature estreme, aree inquinate
| Caratteristica | RMU tradizionale | serie XGW-12 |
|---|---|---|
| Isolamento | Sigillato con gas SF6 | Aria o gas meno efficiente |
| Integrazione primaria/secondaria | Sì (fusione) | Separato |
| Manutenzione | Senza manutenzione | È necessaria una manutenzione regolare |
| Grado di protezione | IP44W/IP2XC | Inferiore (tipicamente IP3X) |
| Monitoraggio intelligente | Opzionale (temperatura wireless + online) | Limitato o nessuno |
| Adattabilità ambientale | Eccellente (condizioni difficili) | Moderare |
| Livello di rumore | 45 dB (basso) | Più alto |
D: Cos'è una RMU?
R: Una RMU (Ring Main Unit) è un quadro compatto e sigillato utilizzato per la distribuzione dell'energia a media tensione nelle reti ad anello. Combina interruttori-sezionatori, fusibili e protezione del circuito in un'unica unità.
D: Cos'è la 'fusione primaria e secondaria'?
R: Significa che le apparecchiature primarie (interruttori, sbarre collettrici, interruttori automatici) e secondarie (relè di protezione, monitoraggio, controllo) sono integrate in un sistema standardizzato e intelligente per una migliore automazione e affidabilità.
D: Qual è la tensione e la corrente nominali?
R: 12 kV e 630 A.
D: Qual è il grado di protezione?
A: Custodia: IP44W (a tenuta di polvere, protetto da spruzzi d'acqua provenienti da tutte le direzioni, resistente agli agenti atmosferici). Scomparto interno: IP2XC (protezione contro oggetti solidi >12,5 mm).
D: L'unità non richiede manutenzione?
R: Sì. Il design a tenuta di gas SF6 elimina la necessità di manutenzione regolare, riducendo i costi del ciclo di vita.
D: Può essere utilizzato in ambienti difficili?
R: Sì. È progettato per umidità elevata, temperature estreme e aree inquinate (industriali, costiere, desertiche).
D: Quali funzionalità intelligenti opzionali sono disponibili?
R: Dispositivi di misurazione wireless della temperatura e monitoraggio online per una migliore automazione della rete.
D: Qual è il livello di rumore?
A: 45 dB – molto basso, adatto per aree residenziali e commerciali.
D: Per quali applicazioni è adatto?
R: Parchi industriali, comunità residenziali, strade cittadine, aeroporti, edifici commerciali e aree urbane ad alta densità.
| Dettagli | articolo |
|---|---|
| Confezione | Robuste casse in legno con imballo interno protettivo |
| Metodi di spedizione | Trasporto marittimo/trasporto aereo/trasporto terrestre |
| Documentazione | Packing list, fattura commerciale, certificato di qualità, rapporti di prova (su richiesta) |
