Buglia in porcellana da 110kV Buglia per esterni per il cavo HV

5 0 Recensioni

Quantità:




Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Introduzione su accessori per cavi per 48/66 ~ 290/500KV
48/66KV ~ 290/500KV Accessori per cavi ad alta tensione possono essere classificati come terminazione per esterni per outdoor a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco a secco completo Sezione, tipo monofase e tipo trifase per un ramo isolante completamente asciutto, scatola di terra e scatola di protezione a terra, scatola interconnessa e protezione di guaina,

ecc
. Collegamenti con grado anti-impollution di grado III e grado IV. Sono composti da bar di collegamento, cono di stress, boccola in porcellana e tubo di coda. Utilizziamo stampaggio a iniezione di gomma a silicone liquido importato per creare un cono di sollecitazione, che ha una stabilità a lungo termine di potenza duratura e capacità di uniformità del campo elettrico. La boccola in porcellana utilizza porcellana elettrica inorganica ad alta resistenza con prestazioni stabili. La boccola in porcellana sta applicando la struttura della gonna e il complesso è conico con buone prestazioni di resistenza al flashver di inquinamento, resistenza alle intemperie, segni anti-fiato, anti-erosione e capacità di repellente per l'acqua. La porcellana è piena di olio isolante con eccellenti proprietà di isolamento elettrico e la dissoluzione reciproca o la penetrazione è inferiore a 1/1000 tra il cono di sollecitazione di silicio per garantire il funzionamento sicuro a lungo termine del prodotto. Il nostro prodotto utilizza una struttura di tenuta multipla che può impedire efficacemente la perdita di immersione d'acqua e olio isolante. Tutte le guarnizioni utilizzano materiale NBR o in gomma al silicio importato. Tutto il materiale grezzo della chiusura è in acciaio inossidabile con buone prestazioni impermeabili.
La boccola in porcellana ha una storia operativa sicura a lungo termine più di cento anni nel settore dell'energia, che è il miglior esempio di uso maturo.

Buglia in porcellana da 110kV Buglia

FORMAZIONE OUTTENTE 2. SCUDDA DI CADAZIONE 3. Isolamento centrale

4. Poliisobutilene 5. Buglia in porcellana 6. Cone a sollecitazione 7. Piastra fissa 8. Supporto Isolatore 9. TAGGIO PIBLE 10. Cavo

S ize mm	48/66KV	64/110KV	80/138KV	127/220KV
H	1270	1500	1750	2500
A	1510	1935	2085	3100
B	1925	2155	2400	3600
C	450	450	450	650
D	200	200	200	300
E	Φ22	Φ22	Φ22	Φ32
Distanza di scricchiolio	≥2248	≥3906	≥4495	≥7812

Caratteristiche della struttura principale:
Struttura ragionevole: porcellana elettrica inorganica ad alta resistenza con prestazioni stabili. La boccola in porcellana utilizza la struttura della gonna, il complesso è conico con una buona resistenza al flashover anti-inquinamento, resistenza alle intemperie, segni anti-fiato, anti-erosione e capacità repellente per l'acqua. La struttura di tenuta multipla è perfetta ed efficace.

1-500k v c in grado di ccessories e lettrici Performance P arametro 1 ~ 500K
V Accessore per cavi I es parametri comuni e livelli di tensione delle specifiche di test di fabbrica forniti dalla nostra società includono 1kV
, 10kv, 35kv, 48/66kv, 56/78kv, 64/110kv, 76/132kv, 127/220, e 290/66kv, 56/78kv, 64/110kv, 76/132kv, 127/220kv, e 290/66kv, 56/78kv, 64/110kv, 76/132kv, 127/220kv, e 290/290 accordance with IEC60502, IEC60840, IEC62067, IEC60859, IEC62271-209, GB/T11017, GB/Z18890, GB/T22078, GB/T12706, GB311, GB772, BS EN 50181, IEEE386, DL508, DL509, Standard JB/T8144 e passare attraverso un rigoroso test di fabbrica, test di tipo e test di pre-identificazione (220kV e oltre).
Nome del test e codice

Classificazioni e codice di test:

NO.	Nome del test	Codice
1	Test di routine	R
2	Test di campionamento	S
3	Test del tipo	T
4	Test di pre-identificazione	P
5	Test aggiuntivo	A

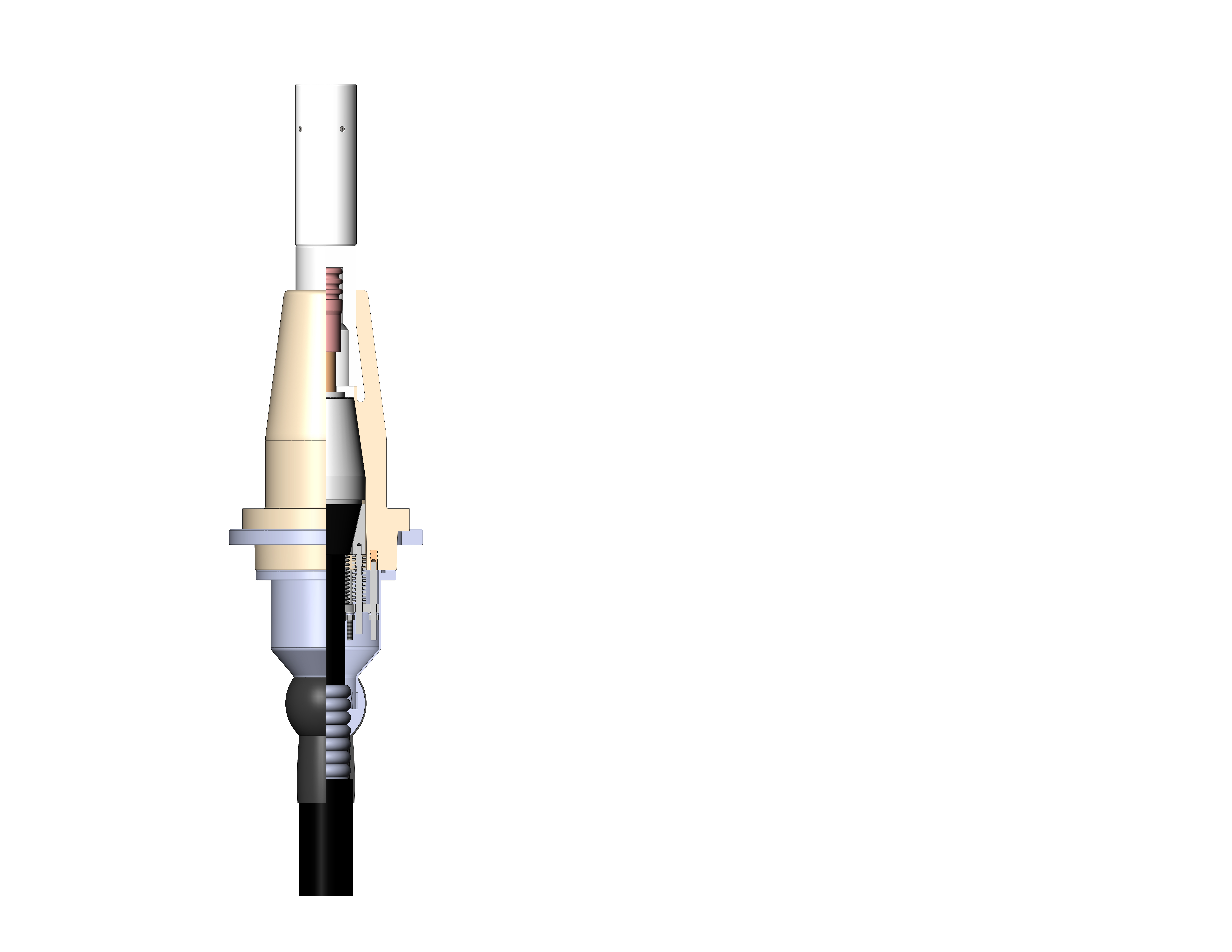

test di routine per ciascuno dei coni di sollecitazione, boccola epossidica GIS e dritto attraverso il corpo principale prefabbricato da 66kV e oltre gli accessori per cavi:

Articolo	66kv	110kv	220KV
Scarico parziale	72kv, scarico parziale non più di quanto precedentemente eseguiti	96kv, scarico parziale non più di quanto precedentemente eseguiti	190kv, scarico parziale non più di quanto precedentemente eseguiti
Tensione di resistenza della frequenza di alimentazione	120kv/30min (corpo principale articolare 60min, nessun flashover Nessun rottura)	160kV/30min (corpo principale articolare 60min, nessun flashover Nessun rottura)	318kv/30min (corpo principale articolare 60min, nessun flashover Nessun rottura)
Test di sigillo	0,25 ± 0,01MPA/1H per raccordi di tenuta, boccola di porcellana, boccola composita, nessuna perdita
Test di sigillo	0,6 ~ 0,7 MPA/1H per boccola epossidica, nessuna perdita
Test di aspetto	Nessun danno, nessun cracking e altri difetti che influiscono sulla qualità e l'aspetto

La terminazione del cavo HV per boccola in porcellana da 110 kV è un componente critico utilizzato nei sistemi elettrici ad alta tensione per collegare e terminare saldamente i cavi. Progettata per applicazioni esterne, questa terminazione è costruita per resistere a condizioni ambientali estreme garantendo al contempo un funzionamento affidabile e sicuro.

Caratteristiche chiave

Prestazioni ad alta tensione

Valutazione per sistemi da 110 kV, garantendo un eccellente isolamento e trasmissione affidabile.

Isolamento in porcellana

Offre resistenza dielettrica e resistenza superiori agli agenti atmosferici, alle radiazioni UV e alle fluttuazioni della temperatura.

Design meccanico robusto

Resiste sollecitazioni meccaniche, vibrazioni e impatti ambientali.

Costruzione resistente alle intemperie

Ingegnerizzato per uso esterno con una maggiore protezione contro la pioggia, la neve e l'inquinamento.

Resistenza alla corrosione

Le boccole in porcellana e i raccordi in metallo sono resistenti alla ruggine e all'esposizione chimica, estendendo la durata di servizio.

Applicazioni

Sostazioni ad alta tensione : per terminare i cavi collegati a trasformatori, interruttori o quadri.
Linee di trasmissione : garantisce collegamenti sicuri tra linee aeree e cavi sotterranei.
Sistemi di energia rinnovabile : utilizzati in collegamenti ad alta tensione per parchi eolici e centrali solari.

Specifiche tecniche

Valutazione di tensione : 110kv
Materiale : porcellana di alto grado per la boccola, con acciaio inossidabile o raccordi zincati.
Distanza di scricchiolio : progettato per superare i requisiti minimi per l'isolamento esterno.
Valutazione corrente : personalizzato in base ai requisiti di sistema (ad es. 630a, 1250a).
Standard ambientali : conformità agli standard IEC o ANSI per le apparecchiature ad alta tensione.

Vantaggi

Affidabilità : garantisce un funzionamento a lungo termine e ininterrotto in condizioni impegnative.
Sicurezza : riduce il rischio di guasti elettrici e guasti del sistema.
Facilità di installazione : il design modulare semplifica l'installazione e la manutenzione del campo.
Personalizzazione : disponibile in vari progetti per soddisfare applicazioni e condizioni di installazione specifiche.

Installazione e manutenzione

Garantire una corretta messa a terra per mitigare i rischi associati a installazioni ad alta tensione.
Utilizzare tecnici qualificati e aderire agli standard di sicurezza durante l'installazione.
Eseguire ispezioni periodiche per rilevare e affrontare eventuali segni di usura, cracking o contaminazione sulla superficie della porcellana.

La terminazione del cavo HV per boccola in porcellana da 110 kV è essenziale per connessioni ad alta tensione efficienti, sicure e durevoli in ambienti esterni. Il suo design robusto e i materiali avanzati garantiscono affidabilità e protezione per il tuo sistema di alimentazione.
