| Materiale | Conduttività | Densità | Vantaggi principali | Utilizzo tipico |
|---|---|---|---|---|
| Rame trafilato duro | 97% SIGC | 8,89 g/cm³ | Massima conduttività, eccellenti prestazioni in cortocircuito | Linee ad alta conduttività, messa a terra, catenaria ferroviaria |
| Alluminio trafilato duro (1350/1370) | 61% SIGC | 2,70 g/cm³ | Leggero, costo inferiore, buona resistenza alla corrosione | Distribuzione sopraelevata, campate lunghe dove il peso è fondamentale |
Logica di selezione: scegliere il rame quando la conduttività e la resistenza al cortocircuito sono prioritari. Scegli l’alluminio quando contano di più la riduzione del peso, il risparmio sui costi e la resistenza alla corrosione. Per i punti di transizione rame-alluminio, utilizzare connettori bimetallici per evitare la corrosione galvanica.
Gamma di sezioni trasversali: 16 – 1500 mm² (4 AWG – 3000 kcmil).
Cordatura: 7, 19, 37, 61, 91, 127 fili. Un numero maggiore di trefoli migliora la flessibilità ma può ridurre leggermente la resistenza alla trazione per una determinata sezione trasversale.
Classe: la cordatura con disposizione concentrica di classe AA è standard per i conduttori aerei nudi.
Determinare le dimensioni in base alla corrente di carico, alla caduta di tensione, alla corrente di cortocircuito e al carico meccanico (vento, ghiaccio).
Tensione: i conduttori nudi trafilati vengono utilizzati nelle linee aeree dalle tensioni di distribuzione fino ai livelli di trasmissione EHV. Le prestazioni della corona migliorano con un diametro del conduttore maggiore.
Portata: dipende dalle dimensioni del conduttore, dal materiale, dalla temperatura ambiente, dalla velocità del vento, dalla radiazione solare e dalla temperatura consentita del conduttore. Confermare la corrente nominale continua e la resistenza al cortocircuito per il progetto.
Resistenza alla trazione: il rame trafilato duro fornisce una resistenza alla trazione maggiore rispetto al rame ricotto. L'alluminio 1350-H19 offre una resistenza moderata.
Progettazione della campata: calcola l'abbassamento e la tensione nel caso peggiore di vento e carico di ghiaccio. La tensione massima consentita è generalmente pari al 20–25% della resistenza alla trazione finale.
Campate lunghe: per attraversamenti di fiumi, valli o campate extra lunghe, prendere in considerazione ACSR o conduttori ad alta resistenza.
Aree costiere e industriali: specificare il rivestimento opzionale o l'infusione di grasso per la protezione dalla corrosione.
Zone ad alto inquinamento: confermare i requisiti di dispersione e corrosione.
Aree ad alta temperatura: verificare i limiti di temperatura del conduttore rispetto alle condizioni ambientali.
Campate soggette a vibrazioni: considerare gli smorzatori di vibrazioni o le aste vibranti a spirale.
Superficie nuda: standard per ambienti puliti.
Rivestito con grasso: per la protezione dalla corrosione in aree costiere o industriali.
Ossidato: per specifici requisiti di incollaggio o aspetto.
Cordatura personalizzata: diversi diametri di filo, lunghezze di avvolgimento o combinazioni di materiali disponibili su richiesta.
Imballaggi personalizzati: Bobine, fusti in legno, fusti in acciaio o fusti acciaio-legno.
Specificare gli standard applicabili:
ASTM B232: Conduttori in alluminio a trefoli concentrici, rinforzati con acciaio rivestito (ACSR) e relative specifiche dei conduttori nudi.
IEC 61089: conduttori elettrici a trefoli elettrici sopraelevati concentrici a filo tondo.
BS 215: Conduttori in alluminio e conduttori in alluminio, rinforzati in acciaio.
GB/T 1179: Conduttori elettrici a trefoli elettrici sopraelevati concentrici a filo tondo.
Richiedi rapporti di prova per resistenza alla trazione, resistenza CC e conduttività.
Raggio di curvatura: tipicamente 20 × diametro esterno durante l'installazione per conduttori a trefolo nudo.
Lunghezza tamburo: Selezionare in base alla lunghezza del percorso, al numero di giunti, ai limiti di trasporto e al metodo di installazione.
| Parametro | Unità | Intervallo tipico/Opzione |
|---|---|---|
| Standard | — | ASTM B232, IEC 61089, BS 215, GB/T 1179 |
| Tipo | — | Conduttore a trefoli concentrici nudi trafilati duri |
| Materiale | — | Rame trafilato duro (97% IACS) / Alluminio trafilato duro 1350 o 1370 (61% IACS) |
| Intervallo di sezioni trasversali | mm² | 16 – 1500 |
| Filming | — | 7, 19, 37, 61, 91, 127 fili |
| Diametro esterno | mm | Dipende dalla sezione trasversale e dalla cordatura |
| Resistenza CC a 20°C | Ω/km | Secondo materiale e dimensione |
| Resistenza alla trazione nominale | kn | Secondo materiale e dimensione |
| Conduttività | % SIGC | Rame: ≥97; Alluminio: ≥61 |
| Temperatura operativa continua | °C | 80 – 90 (alluminio); maggiore per il rame a seconda dell'applicazione |
| Protezione dalla corrosione | — | Rivestimento nudo, ingrassato, ossidato, opzionale |
| Personalizzazione | — | Dimensioni del conduttore, cordatura, materiale, rivestimento, imballaggio |
| Confezione | — | Bobina, tamburo in legno, tamburo in acciaio, tamburo acciaio-legno |
| Raggio di curvatura | — | ≥20 × diametro esterno (installazione) |
| Applicazione | — | Trasmissione e distribuzione aerea, messa a terra, catenaria ferroviaria |
Nota: le specifiche variano in base al materiale e alla cordatura. Confermare le dimensioni effettive, i dati dei test e la conformità agli standard prima di ordinare.
Linee aeree di trasmissione e distribuzione
Sistemi di messa a terra e messa a terra
Elettrificazione ferroviaria (catenaria)
Linee di alimentazione industriale
Sbarre e collegamenti di cabina
Aree costiere, industriali e ad alto inquinamento (con rivestimento opzionale)
Per ricevere un preventivo accurato, si prega di fornire:
Materiale: rame trafilato o alluminio 1350/1370
Area della sezione trasversale (mm²)
Configurazione di cordatura (ad esempio, 7/2,10, 19/2,50, 37/2,50)
Standard richiesto: ASTM B232, IEC 61089, BS 215, GB/T 1179 o altro
Trattamento superficiale: nudo, ingrassato, ossidato o personalizzato
Requisito di resistenza alla trazione
Lunghezza totale e lunghezza preferita del tamburo
Requisiti di imballaggio
Porto di destinazione
用户要求为'Scaricatore di sovratensione in ossido di metallo per sovratensione Protezione'撰写一个符合特定结构的产品页面。我需要搜索相关技术标准、选型指南和参数信息。为了全面获取信息,我将同时进行多项搜索,覆盖不同电压等级、标准、选型和应用场景.
为了全面获取信息, 我们需要同时打开多个相关的链接.
这些资料提供了关于金属氧化物避雷器选型、参数、外壳比较、爬电距离、应用和能量吸收等级的信息。现在我需要组织一个结构化的产品页面。页面将包括：产品简介、如何选择产品、技术规格、典型应用和订购信息。我会引用这些资料来支持我的内容。
Questo scaricatore di sovratensione all'ossido di metallo (scaricatore MO) è un dispositivo varistore gapless all'ossido di zinco progettato per proteggere le apparecchiature del sistema di alimentazione dalle sovratensioni causate da fulmini e operazioni di commutazione. È adatto per trasformatori, quadri, terminazioni di cavi, motori e linee aeree nelle reti di distribuzione e trasmissione. Lo scaricatore è disponibile nelle versioni con alloggiamento in polimero o porcellana, con tensioni nominali da 0,22 kV a 500 kV e correnti di scarica nominali di 5 kA, 10 kA o 20 kA. Per l'approvvigionamento, il valore chiave è una risposta rapida, un funzionamento esente da manutenzione e la conformità alla norma IEC 60099-4, garantendo un coordinamento affidabile dell'isolamento e un rischio ridotto di guasti alle apparecchiature.
Selezionare lo scaricatore MCOV in base al tipo di messa a terra dell'impianto. Le classificazioni MCOV pubblicate si basano generalmente su una temperatura ambiente di 40°C o 45°C.
MCOV dovrebbe essere almeno il 5% superiore alla tensione continua più alta del sistema di alimentazione. La tensione nominale è generalmente 1,25 × MCOV.
La norma IEC 60099-4:2014 classifica gli scaricatori di sovratensione nelle classi di stazione (S) e di distribuzione (D) in base alla capacità di gestione dell'energia, suddivisi in servizio elevato (H), servizio medio (M) e servizio basso (L). IEEE C62.11 definisce ulteriormente i tipi di applicazione:
5 kA: protezione distribuzione standard, attività fulminante moderata.
10 kA: Sottostazioni, trasformatori critici, aree con elevata densità di fulmini. Consigliato per la maggior parte delle applicazioni MT/AT.
20 kA: esposizione molto elevata ai fulmini o apparecchiature critiche della stazione.
La capacità di assorbimento dell'energia determina la capacità dello scaricatore di sopravvivere a più fulmini o a eventi di sovratensione prolungati. Le classi di scarica di linea (secondo IEC 60099-4) includono Classe 1 (2 kJ/kV), Classe 2 (5,5 kJ/kV), Classe 3 (6,0 kJ/kV) e superiore. Selezionare una classe che corrisponda al carico energetico previsto dell'installazione.
Scegli il polimero quando il peso, la sicurezza e le prestazioni in termini di inquinamento sono le priorità. Scegli la porcellana quando il carico meccanico estremo e la stabilità ai raggi UV a lungo termine sono fondamentali.
Selezionare la distanza superficiale in base all'ambiente di installazione secondo IEC 60815:
| Applicazione tipica | di dispersione minima | del livello di inquinamento |
|---|---|---|
| Leggero (Livello I) | 16mm/kV | Aree interne e pulite |
| Medio (Livello II) | 20mm/kV | Esterno generale |
| Pesante (Livello III) | 25mm/kV | Costiero, industriale |
| Molto pesante (Livello IV) | 31mm/kV | Grave inquinamento costiero, desertico e industriale |
Gli alloggiamenti standard in gomma siliconica sono progettati con una distanza superficiale specifica minima di 31 mm/kV, rispettando il livello di inquinamento di categoria IV (molto pesante).
Quadri per interni: design compatti con spazio adeguato. Verificare il declassamento per altitudine e temperatura ambiente.
Sottostazioni esterne: verificare la distanza superficiale per il livello di inquinamento e il carico meccanico dovuto al vento/ghiaccio.
Costiero/desertico: Specificare l'alloggiamento in polimero con elevata distanza di dispersione e superficie idrofobica.
Alta quota: declassare per altitudini superiori a 1.000 m.
Zone sismiche: verificare la resistenza meccanica e i requisiti di montaggio.
Specificare gli standard applicabili:
IEC 60099-4: Scaricatori di sovratensione ad ossido di metallo senza spazi vuoti per sistemi AC.
IEEE C62.11: Scaricatori di sovratensione in ossido di metallo per circuiti di alimentazione CA.
IEC 60099-5: Selezione e raccomandazioni applicative.
I test di routine includono la resistenza CA, la scarica parziale e la misurazione della tensione critica. Le prove di tipo possono includere prove di funzionamento, tensione residua e cortocircuito.
| Parametro | Unità | Intervallo tipico/Opzione |
|---|---|---|
| Standard | — | IEC 60099-4, IEEE C62.11 |
| Tipo | — | Scaricatore di sovratensione gapless all'ossido di metallo (ZnO). |
| Tensione nominale (UR) | kv | 0,22 – 500 (porcellana); 0,22 – 220 (polimero) |
| Tensione operativa continua massima (MCOV/Uc) | kv | In base alla tensione del sistema |
| Corrente di scarica nominale (In) | Ka | 5, 10, 20 |
| Classe di scarica della linea | — | 1, 2, 3 o personalizzato |
| Assorbimento di energia | kJ/kV | 2 – 10 (a seconda della classe) |
| Impulso di corrente elevata (4/10 µs) | Ka | 65, 100 |
| Tensione residua a corrente forte (1/10 µs) | kv | Secondo la valutazione |
| Tensione residua impulso di fulmine (8/20 µs) | kv | Secondo la valutazione |
| Tensione residua ad impulso di commutazione (30/60 µs) | kv | Secondo la valutazione |
| Materiale abitativo | — | Gomma siliconica (polimero) / Porcellana |
| Distanza di scricchiolio | mm/kv | 16 – 31 (per livello di inquinamento) |
| Temperatura operativa | °C | da -40 a +45 (standard); più ampio su richiesta |
| Altitudine | m | ≤ 1.000 (standard); declassamento di cui sopra |
| Frequenza | Hz | 50/60 |
| Montaggio | — | Montaggio su palo, staffa o base |
| Protezione | — | Interno/esterno |
Nota: le specifiche variano in base alla tensione nominale, alla classe e al materiale dell'alloggiamento. Confermare le dimensioni effettive e testare i dati rispetto ai requisiti del progetto prima di ordinare.
Protezione di trasformatori e quadri nelle sottostazioni
Protezione della linea di distribuzione e dell'alimentatore
Terminazione del cavo e protezione degli accessori del cavo
Protezione del motore, del generatore e del banco di condensatori
Protezione della linea di trasmissione aerea
Sistemi di energia rinnovabile (solare, eolica) e distribuzione di energia industriale
Ambienti costieri, desertici e ad alto inquinamento

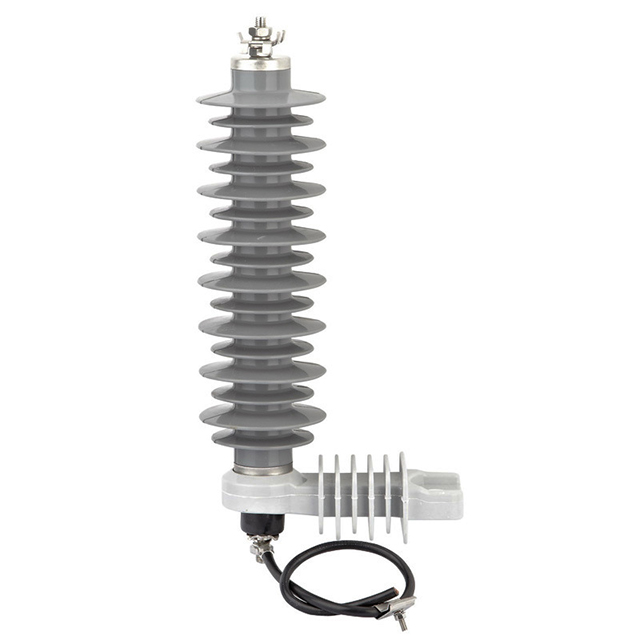

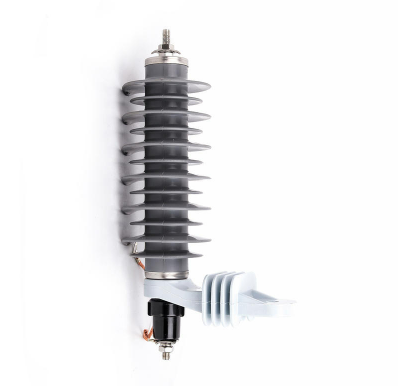

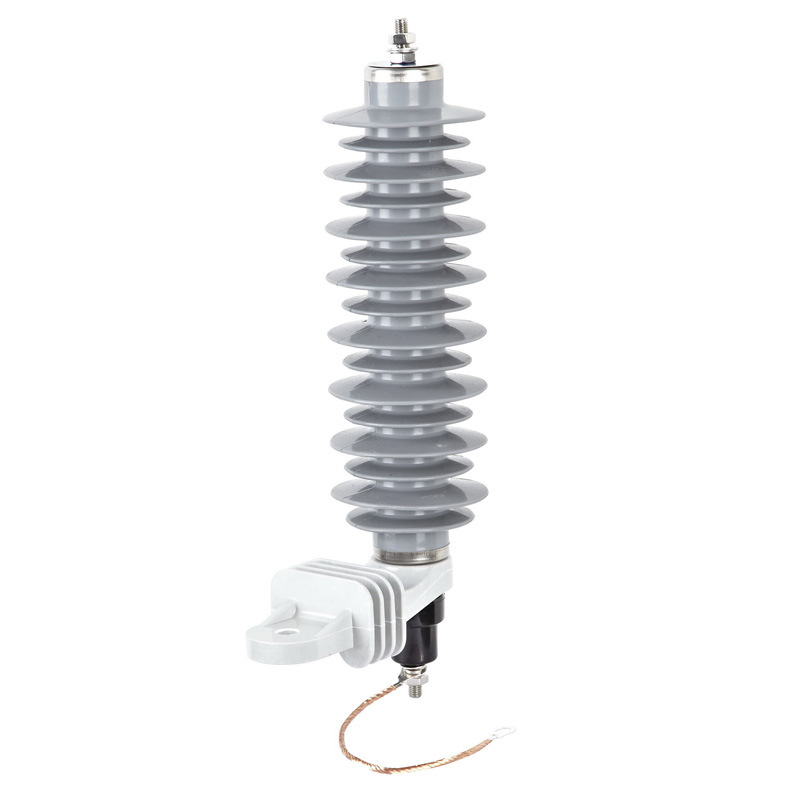

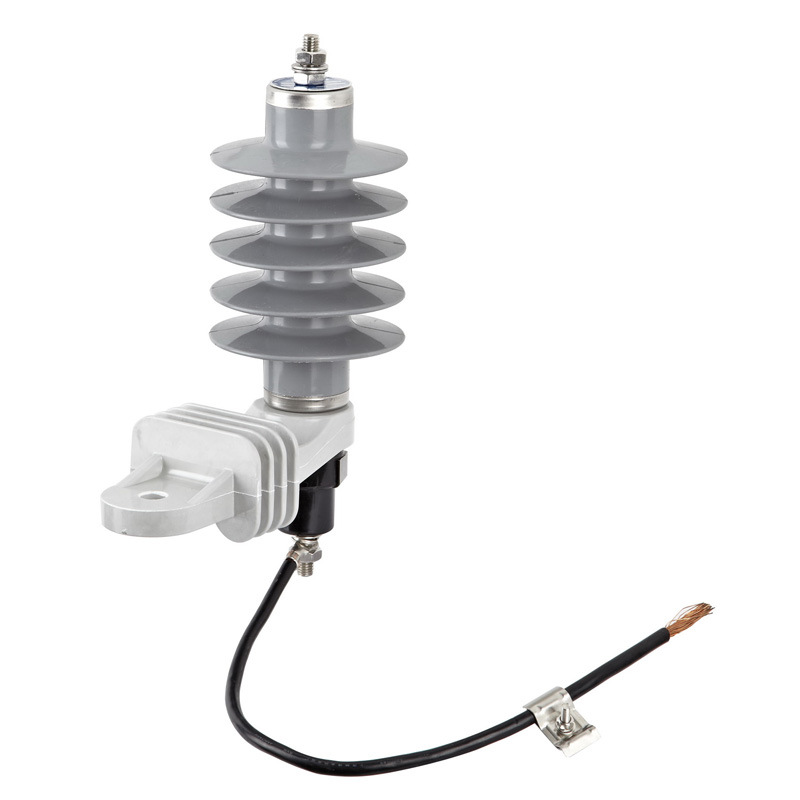

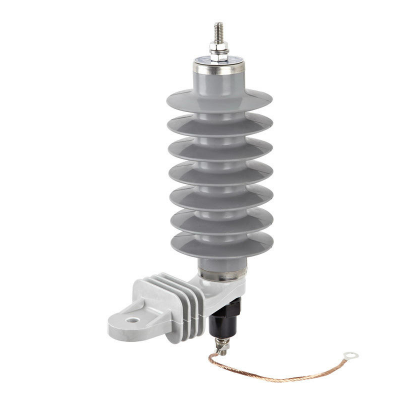

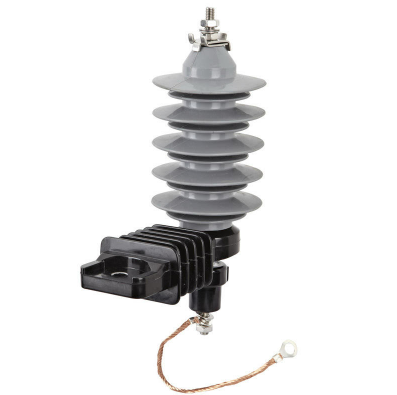

Lo scaricatore di sovratensione all'ossido di metallo da 12 kV è un dispositivo di protezione contro i fulmini ad alte prestazioni con prestazioni di protezione superiori, leggerezza, resistenza all'inquinamento e prestazioni stabili.
Utilizza le eccellenti caratteristiche volt-ampere non lineari dell'ossido di zinco (ZnO). Alla normale tensione di esercizio, la corrente che scorre attraverso lo scaricatore di sovratensione è molto piccola (livello di microampere o milliampere). Quando si verifica una sovratensione, la resistenza diminuisce bruscamente, scaricando l'energia di sovratensione per ottenere una protezione efficace.
A differenza dei tradizionali parafulmini, questo scaricatore di sovratensione all'ossido di metallo non ha intervallo di scarica: si basa esclusivamente sulle caratteristiche non lineari dell'ossido di zinco per la scarica e l'interruzione.
| Valore | del parametro |
|---|---|
| Valori di tensione | 0,22 kV – 500 kV (custodia in porcellana) / 0,22 kV – 220 kV (custodia in composito) |
| Applicazione | Protezione dei sistemi di trasmissione e distribuzione di energia dalle sovratensioni (fulmini, sovratensioni di manovra) |
| Descrizione | delle funzionalità |
|---|---|
| Opzioni abitative | Disponibile alloggiamento in polimero siliconico (composito) o alloggiamento in porcellana |
| Installazione e manutenzione facili | Il design leggero semplifica la movimentazione e l'installazione |
| Eccellente capacità di tenuta | Garantisce un funzionamento affidabile in ambienti difficili |
| Protezione e affidabilità migliorate | Nessun intervallo di scarica, risposta rapida, elevato assorbimento di energia |
| Valore | del parametro |
|---|---|
| Tensione nominale | 12 kV |
| Tecnologia | Varistore all'ossido di zinco (ZnO) – gapless |
| Materiale abitativo | Porcellana o gomma siliconica (polimero) |
| Corrente di scarico nominale | 5 kA / 10 kA (di serie) |
| Resistenza all'impulso ad alta corrente | 65 kA / 100 kA (4/10 µs) |
| Tensione residua | Secondo la norma IEC 60099-4 |
| Distanza di scricchiolio | Dipende dalla classe di inquinamento |
| Standard | IEC 60099-4, IEEE C62.11, GB/T 11032 |
| Applicazione | di settore |
|---|---|
| Linee di trasmissione di potenza | Protezione da sovratensione per linee aeree a 12kV |
| Reti di distribuzione | Sottostazioni, trasformatori, quadri |
| Sistemi energetici industriali | Fabbriche, miniere, raffinerie |
| Energia rinnovabile | Fattorie solari, turbine eoliche |
| Elettrificazione ferroviaria | Sistemi di potenza di trazione |
| Descrizione | del vantaggio |
|---|---|
| Design senza interruzioni | Risposta più rapida, nessun rischio di guasto dello spinterometro |
| Elevato assorbimento di energia | Varistore ZnO con eccellente capacità di gestione dei picchi |
| Senza manutenzione | Non è necessaria alcuna manutenzione periodica |
| Resistente agli agenti atmosferici | Adatto per ambienti costieri, desertici e inquinati |
| Certificato CEI | Conforme alla norma IEC 60099-4 |
Condizione di lavoro
1. Temperatura dell'aria ambiente: -40 ℃ ~+40 ℃;
2. Altitudine ： <= 2000 m;
3. Frequenza: 48Hz ~ 62Hz;
4. Tensione di frequenza di alimentazione applicata tra i terminali dell'arresto di sovratensione non deve superare la tensione operativa continua dell'arreter di aumento;
5. L'intensità del terremoto è inferiore a 8 gradi;
6. Max. La velocità del vento è di 35 m/s.
Parametro tecnico principale
1. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gaps del sistema CA (serie 5KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gap) per il sistema CA (serie 10KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema CA (Serie 20KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Alloggiamento in porcellana dell'ossido di metallo (senza gap) Arrester di aumento del tipo per il sistema CA (serie 5KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema AC (serie 10KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Arrester per il tipo di aumento del polimero di ossido di ossido di metallo (senza gap) per il sistema CA (serie 20KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
Arresta di ossido di metallo polimerico per proteggere le apparecchiature elettriche
L'arresto di sovratensione di ossido di zinco è un dispositivo di protezione dei fulmini con prestazioni di protezione superiori, peso leggero, resistenza all'inquinamento e prestazioni stabili. Utilizza principalmente le buone caratteristiche non lineari di volt-ampere dell'ossido di zinco per far fluire la corrente attraverso l'arresto di sovratensione alla normale tensione di lavoro molto piccola (livello di microamp o milliampere); Quando la sovratensione agisce, la resistenza scende bruscamente, sfogando l'energia di sovratensione per raggiungere l'effetto della protezione. La differenza tra questo tipo di arresto di fulmini e il tradizionale arresto del fulmine è che non ha un divario di scarico e utilizza le caratteristiche non lineari dell'ossido di zinco per scaricare e rompere.
Serie Surge Arrester
Generale
1. Valutazioni: 0,22 ~ 500KV (porcellana), 0,22 ~ 220KV (composito)
2. Applicazione: per la protezione del sistema di trasmissione e distribuzione dell'alimentazione dall'over-tensione.
3. Caratteristiche:
1） Arrestatori di ondata di ossido di ossido di metallo composito di polimero in silicone.
2） facile installazione e manutenzione.
3） Buona capacità di tenuta per garantire un funzionamento affidabile.
4） La protezione e l'affidabilità dell'arresto di aumento sono state notevolmente migliorate.
Condizione di lavoro
1. Temperatura dell'aria ambiente: -40 ℃ ~+40 ℃;
2. Altitudine ： <= 2000 m;
3. Frequenza: 48Hz ~ 62Hz;
4. Tensione di frequenza di alimentazione applicata tra i terminali dell'arresto di sovratensione non deve superare la tensione operativa continua dell'arreter di aumento;
5. L'intensità del terremoto è inferiore a 8 gradi;
6. Max. La velocità del vento è di 35 m/s.
Parametro tecnico principale
1. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gaps del sistema CA (serie 5KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gap) per il sistema CA (serie 10KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema CA (Serie 20KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Alloggiamento in porcellana dell'ossido di metallo (senza gap) Arrester di aumento del tipo per il sistema CA (serie 5KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema AC (serie 10KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Arrester per il tipo di aumento del polimero di ossido di ossido di metallo (senza gap) per il sistema CA (serie 20KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
Ossido di ossido di ossido di aumento dell'alta tensione di zinco per linea aerea
L'arresto di sovratensione di ossido di zinco è un dispositivo di protezione dei fulmini con prestazioni di protezione superiori, peso leggero, resistenza all'inquinamento e prestazioni stabili. Utilizza principalmente le buone caratteristiche non lineari di volt-ampere dell'ossido di zinco per far fluire la corrente attraverso l'arresto di sovratensione alla normale tensione di lavoro molto piccola (livello di microamp o milliampere); Quando la sovratensione agisce, la resistenza scende bruscamente, sfogando l'energia di sovratensione per raggiungere l'effetto della protezione. La differenza tra questo tipo di arresto di fulmini e il tradizionale arresto del fulmine è che non ha un divario di scarico e utilizza le caratteristiche non lineari dell'ossido di zinco per scaricare e rompere.
Serie Surge Arrester
Generale
1. Valutazioni: 0,22 ~ 500KV (porcellana), 0,22 ~ 220KV (composito)
2. Applicazione: per la protezione del sistema di trasmissione e distribuzione dell'alimentazione dall'over-tensione.
3. Caratteristiche:
1） Arrestatori di ondata di ossido di ossido di metallo composito di polimero in silicone.
2） facile installazione e manutenzione.
3） Buona capacità di tenuta per garantire un funzionamento affidabile.
4） La protezione e l'affidabilità dell'arresto di aumento sono state notevolmente migliorate.
Condizione di lavoro
1. Temperatura dell'aria ambiente: -40 ℃ ~+40 ℃;
2. Altitudine ： <= 2000 m;
3. Frequenza: 48Hz ~ 62Hz;
4. Tensione di frequenza di alimentazione applicata tra i terminali dell'arresto di sovratensione non deve superare la tensione operativa continua dell'arreter di aumento;
5. L'intensità del terremoto è inferiore a 8 gradi;
6. Max. La velocità del vento è di 35 m/s.
Parametro tecnico principale
1. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gaps del sistema CA (serie 5KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gap) per il sistema CA (serie 10KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema CA (Serie 20KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Alloggiamento in porcellana dell'ossido di metallo (senza gap) Arrester di aumento del tipo per il sistema CA (serie 5KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
Arrester di aumento di alta tensione 36kV per linea di distribuzione
L'arresto di sovratensione di ossido di zinco è un dispositivo di protezione dei fulmini con prestazioni di protezione superiori, peso leggero, resistenza all'inquinamento e prestazioni stabili. Utilizza principalmente le buone caratteristiche non lineari di volt-ampere dell'ossido di zinco per far fluire la corrente attraverso l'arresto di sovratensione alla normale tensione di lavoro molto piccola (livello di microamp o milliampere); Quando la sovratensione agisce, la resistenza scende bruscamente, sfogando l'energia di sovratensione per raggiungere l'effetto della protezione. La differenza tra questo tipo di arresto di fulmini e il tradizionale arresto del fulmine è che non ha un divario di scarico e utilizza le caratteristiche non lineari dell'ossido di zinco per scaricare e rompere.
Serie Surge Arrester
Generale
1. Valutazioni: 0,22 ~ 500KV (porcellana), 0,22 ~ 220KV (composito)
2. Applicazione: per la protezione del sistema di trasmissione e distribuzione dell'alimentazione dall'over-tensione.
3. Caratteristiche:
1） Arrestatori di ondata di ossido di ossido di metallo composito di polimero in silicone.
2） facile installazione e manutenzione.
3） Buona capacità di tenuta per garantire un funzionamento affidabile.
4） La protezione e l'affidabilità dell'arresto di aumento sono state notevolmente migliorate.
Condizione di lavoro
1. Temperatura dell'aria ambiente: -40 ℃ ~+40 ℃;
2. Altitudine ： <= 2000 m;
3. Frequenza: 48Hz ~ 62Hz;
4. Tensione di frequenza di alimentazione applicata tra i terminali dell'arresto di sovratensione non deve superare la tensione operativa continua dell'arreter di aumento;
5. L'intensità del terremoto è inferiore a 8 gradi;
6. Max. La velocità del vento è di 35 m/s.
Parametro tecnico principale
1. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gaps del sistema CA (serie 5KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gap) per il sistema CA (serie 10KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema CA (Serie 20KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Alloggiamento in porcellana dell'ossido di metallo (senza gap) Arrester di aumento del tipo per il sistema CA (serie 5KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema AC (serie 10KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Arrester per il tipo di aumento del polimero di ossido di ossido di metallo (senza gap) per il sistema CA (serie 20KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
