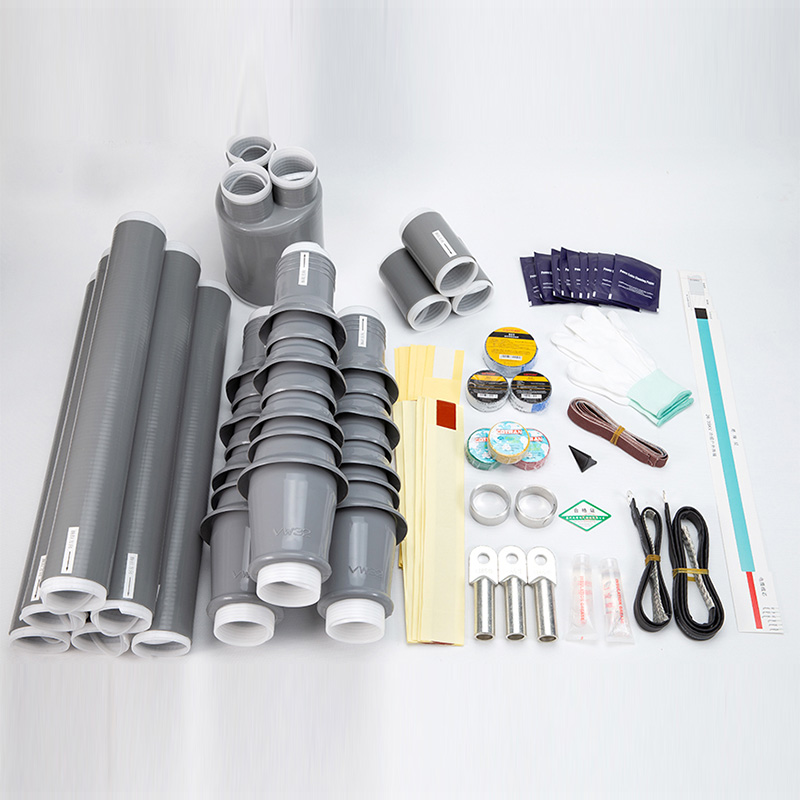

Gli accessori per cavi termorestringenti a freddo da 6-35 kV sono soluzioni ad alte prestazioni per terminazioni e giunti di cavi di alimentazione a media tensione. La serie comprende:

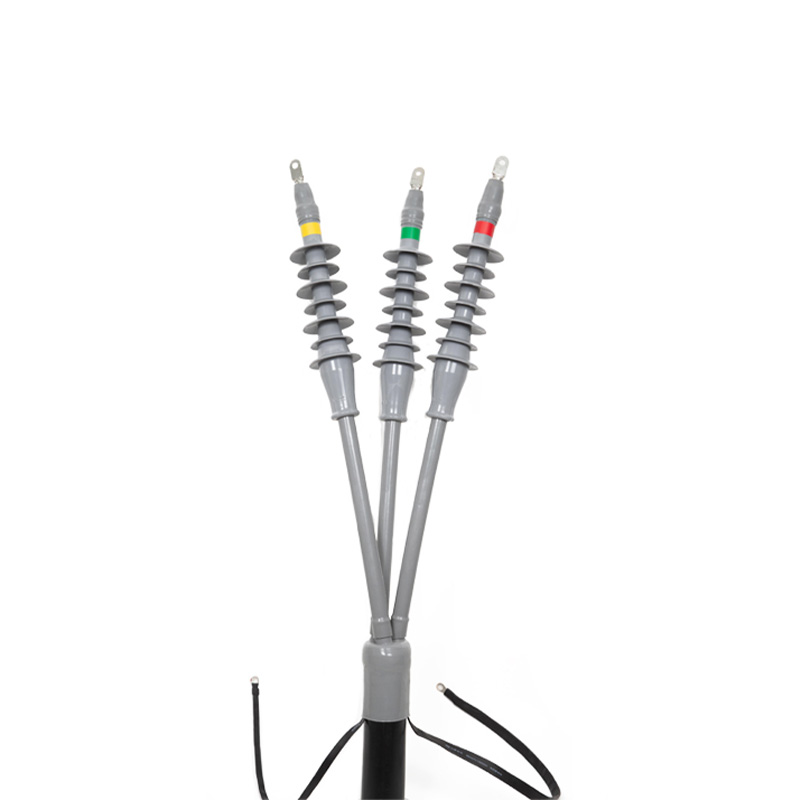

Terminazione per interni termoretraibili a freddo 4E NLS
Terminazione per esterni termorestringenti 4E WLS

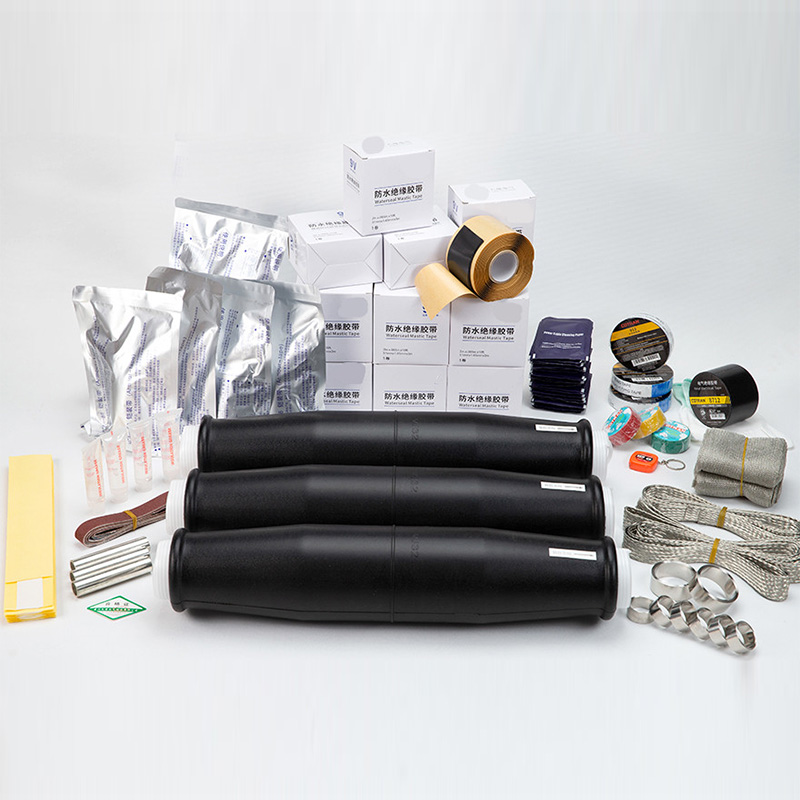

4E JLS Giunto centrale termoretraibile a freddo
Questi accessori sono principalmente composti da:
Corpo prefabbricato (cono di sollecitazione integrato + corpo isolante)
Terminazioni (interne o esterne) o tubo di collegamento (per giunto centrale)
Fingerstall multipolare termoretraibile a freddo (per cavi multipolari)
Tubi isolanti termoretraibili e tubi colorimetrici
Il corpo prefabbricato è prodotto mediante stampaggio a iniezione di gomma siliconica liquida, offrendo stabilità a lungo termine, distribuzione uniforme del campo elettrico e pressione radiale costante sul corpo del cavo.
Le eccellenti caratteristiche dell'interfaccia prevengono la rottura delle linee respiratorie durante il funzionamento del cavo. Le terminazioni e i tubi di collegamento sono progettati per soddisfare i requisiti dei materiali del nucleo del cavo e le specifiche dell'utente, garantendo una protezione isolante affidabile e prestazioni impermeabili.
| Descrizione | delle funzionalità |
|---|---|
| Ottima materia prima | Corpo prefabbricato in gomma siliconica liquida di alta qualità: eccellente isolamento, allungamento, resistenza alla rottura e bassa deformazione residua dopo l'espansione |
| Struttura termoretraibile a freddo | Prodotto utilizzando apparecchiature di espansione avanzate e tubi di supporto, garantendo l'integrità del prodotto senza danni durante l'espansione |
| Installazione semplice | Non è richiesta alcuna formazione speciale; basso costo di manodopera grazie all'installazione semplice e senza attrezzi |
| Valore | del parametro |
|---|---|
| Tensione nominale | 6 kV – 35 kV |
| Tensione di resistenza della frequenza di alimentazione | Secondo IEC 60502 (a seconda della classe di tensione) |
| Tensione di resistenza all'impulso di fulmine | Secondo la norma IEC 60502 |
| Livello di scarico parziale | ≤ 10 pC a 1,73 U₀ |
| Corrente nominale | Fino a 630 A / 800 A / 1250 A (a seconda della dimensione del cavo) |
| Corrente di cortocircuito (1 secondo) | Fino a 31,5 kA |
| Temperatura operativa | -40 ° C a +90 ° C. |
| Tipo di prodotto | Modello | Applicazione |
|---|---|---|
| Terminazione interna termoretraibile a freddo | 4E NLS | Per quadri interni, trasformatori e pannelli |
| Terminazione esterna termoretraibile a freddo | 4E WLS | Per linee aeree esterne, sottostazioni e installazioni esposte |
| Giunto centrale termoretraibile a freddo | 4EJLS | Per il collegamento diretto di cavi XLPE o PILC |
| Applicazione | di settore |
|---|---|
| Reti di distribuzione dell'energia | Distribuzione primaria e secondaria 6kV – 35kV |
| Sottostazioni | Terminazioni di trasformatori e quadri |
| Impianti Industriali | Fabbriche, miniere, impianti petrolchimici |
| Energia rinnovabile | Fattorie solari, connessioni eoliche |
| Infrastrutture | Tunnel, aeroporti, ferrovie |
| Descrizione | del vantaggio |
|---|---|
| Silicone liquido di alta qualità | Proprietà elettriche e meccaniche superiori |
| Tecnologia termoretraibile | Nessun calore richiesto: installazione più sicura e veloce |
| Campo elettrico uniforme | Il cono di stress integrato garantisce un funzionamento senza PD |
| Impermeabile e sigillato | Protezione affidabile contro l'ingresso di umidità |
| Lunga durata | Oltre 30 anni in condizioni operative normali |
| Ampia compatibilità con i cavi | Adatto per cavi XLPE, EPR e PILC; conduttori in rame o alluminio |
Tensione nominale UO/U (UM) KV | 6/10 (12.5) | 8.7/15 (17.5) | 26/35 (40,5) | Railway UO = 27.5 | Risultato del test | |||
Test di tensione di frequenza 5 minuti | Nessun flashover, senza guasto sotto 4,5UO | Nessun flashover, senza guasto | ||||||
Tensione di frequenza di 1 minuto sotto test di pioggia | Nessun flashover, senza guasto sotto 4uo | Nessun flashover, senza guasto | ||||||
Scarico parziale al test a temperatura ambiente | Volume di scarico con 1,73UO ≤10pc | ≤1.6pc | ||||||
Ciclo di carico di tensione costante nel test dell'aria | 2,5UO riscaldato e conduttore a una temperatura a 95-100 ° C tre volte, nessun flashover, senza guasto | Nessun flashover, senza guasto | ||||||
Scarico parziale a test ad alta temperatura | Conduttore di cavo riscaldato a 95-100c, volume di scarico sotto 1,73UO ≤10pc | ≤1.6pc | ||||||
Scarico parziale al test a temperatura ambiente | Volume di scarico con 1,73UO ≤10pc | ≤1.6pc | ||||||
Tensione di impulso a test ad alta temperatura | 75 kV | 95 kV | 200 kV | 250 kV | Nessun flashover, senza guasto | |||
Conduttore di cavo riscaldato a 95-100 ° C, polarità sia positiva che negativa 10 volte, nessun flashover, senza guasto | ||||||||
Test del ciclo di carico di tensione costante | 2,5UO riscaldato e conduttore a una temperatura a 95-100 ° C sessanta volte, nessun flashover, senza rottura | Nessun flashover, senza guasto | ||||||
Scarico parziale a test ad alta temperatura | Conduttore di cavo riscaldato a 95-100 ° C, volume di scarica con 1,73UO ≤10pc | ≤1.6pc | ||||||
Scarico parziale al test a temperatura ambiente | Volume di scarico con 1,73UO ≤10pc | ≤1.6pc | ||||||
Test di tensione dell'impulso | 75 kV | 95 kV | 200 kV | 250 kV | Nessun flashover, senza guasto | |||
Polarità sia positiva che negativa 10 volte, nessun flashover, senza guasto | ||||||||
Test di tensione di 15 minuti di frequenza | Nessun flashover, senza guasto sotto 2,5UO | Nessun flashover, senza guasto | ||||||
Tercinizzazione esterna SIP SINK TEST | 1,25 UO, 1000H, nessun flashover, senza guasto, nessuna corrosione elettrica significativa e danni meccanici | Nessun flashover, senza guasto | ||||||
Tercinizzazione interno Test bagnato | 1,25 UO, 300 ore, nessun flashover, senza guasto, nessuna corrosione elettrica significativa e danno meccanico | Nessun flashover, senza guasto | ||||||

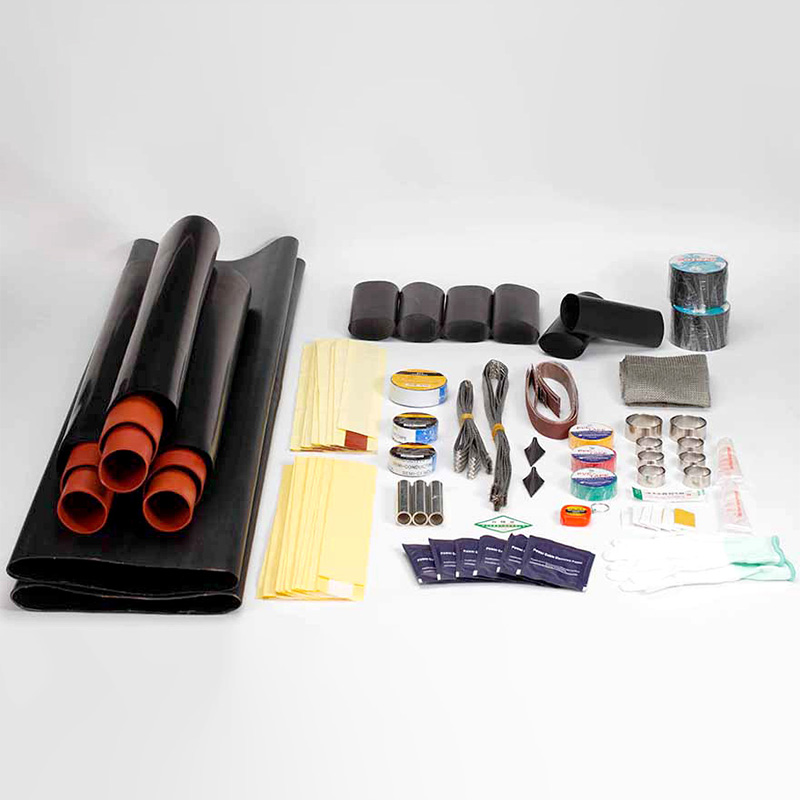

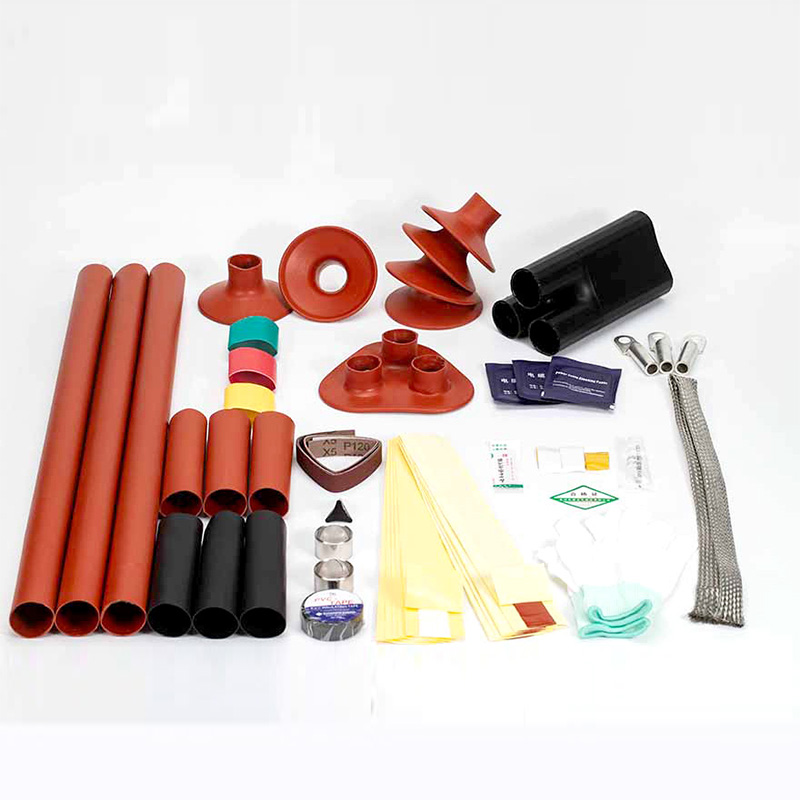

6-35KV Accessori per cavi restringenti di calore :
4E-NRS, 4E-WRS, 4E-JRS Accessori per cavi Serie Shrinkble Heat Vengono applicati a 35kV e sotto il cavo in gomma. Gli accessori per cavi di restringimento di calore utilizzano polimero multifase di importazione, sono i prodotti di aggiornamento degli accessori per cavi di tipo avvolto. Con una comoda installazione, mantieni una pressione radiale adeguata sul corpo del cavo, la caratteristica dell'interfaccia è buona. Il tubo di controllo del tipo di sollecitazione del tipo di parametro per migliorare la distribuzione del campo elettrico, che può risolvere efficacemente la sezione dello scudo esterno del cavo nel problema della concentrazione di sollecitazione elettrica. Le proprietà elettriche sono migliorate dagli accessori per cavi di tipo avvolto per garantire la sicurezza e il funzionamento affidabile. I componenti principali sono tubolari, sostanzialmente includendo tubo di controllo dello stress, tubo di isolamento, tubo a tre dita, manicotto protettivo del tubo sigillato, ecc.
Caratteristiche principali per le prestazioni e la struttura ：
Prestazioni tecniche: soddisfare i requisiti BS EN 50181, IEC60502, GB/T12706.
Materie prime al calore di restringimento: il tubo di sollecitazione è tipo di parametro, campo elettrico ben distribuito sul punto di interruzione del cavo isolante. Il tubo isolante ha un effetto di inspirazione, il manicotto protettivo ha un effetto di protezione. Il restringimento del calore del prodotto è abbastanza stabile, può restringersi alla dimensione originale in condizioni di riscaldamento, la deformazione residua è piccola. Tutti i prodotti si stanno trasformando in fabbrica. Non è necessario utilizzare il fuoco, nessuna formazione speciale, l'installazione è semplice e veloce.
Ha una resistenza alla sporcizia, all'invecchiamento e alla buona impermeabile, con prestazioni resistenti al calore a freddo superiori.
La superficie è liscia e bella.
NO | Nome | Modello | Voltaggio | Sezione trasversale del cavo | Voltaggio | Sezione trasversale del cavo |
1 | Riduci di calore Riduzione della terminazione interna | 4E-NRS-8.7/15-1 | 6/10 8.7/10 8.7/15 | 25 ～ 70mm² | 8.7/15 | 25 ～ 50mm² |
4E-NRS-8.7/15-2 | 95 ～ 185 mm² | 70 ～ 150mm² | ||||
4E-NRS-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300 mm² | ||||
4E-NRS-8.7/15-4 | 500 ～ 800 mm² | 400 ～ 630mm² | ||||
2 | Riduci di calore Riduzione della terminazione esterna | 4e-WRS-8.7/15-1 | 25 ～ 70mm² | 25 ～ 50mm² | ||
4e-WRS-8.7/15-2 | 95 ～ 185 mm² | 70 ～ 150mm² | ||||
4e-WRS-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300 mm² | ||||
4e-WRS-8.7/15-4 | 500 ～ 800 mm² | 400 ～ 630mm² | ||||
3 | Calore Rimuggono Middle Joint | 4e-jrs-8.7/15-1 | 25 ～ 70mm² | 25 ～ 50mm² | ||
4e-jrs-8.7/15-2 | 95 ～ 185 mm² | 70 ～ 150mm² | ||||
4e-jrs-8.7/15-3 | 240 ～ 400mm² | 185 ～ 300 mm² | ||||
4e-jrs-8.7/15-4 | 500 ～ 800 mm² | 400 ～ 630mm² | ||||
4 | Riduci di calore Riduzione della terminazione interna | 4E-NRS-26/35-1 | 18/30 21/35 26/35 | 50 ～ 150 mm² | 26/35 | 50 ～ 120 mm² |
4E-NRS-26/35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4E-NRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400 mm² | ||||
4E-NRS-26/35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² | ||||
5 | Riduci di calore Riduzione della terminazione esterna | 4E-WRS-26/35-1 | 50 ～ 150 mm² | 50 ～ 120 mm² | ||
4E-WRS-26/35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4E-WRS-26/35-3 | 400 ～ 500mm² | 300 ～ 400 mm² | ||||
4E-WRS-26/35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² | ||||
6 | Calore Rimuggono Middle Joint | 4e-jrs-26/35-1 | 50 ～ 150 mm² | 50 ～ 120 mm² | ||
4e-jrs-26/35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4e-jrs-26/35-3 | 400 ～ 500mm² | 300 ～ 400 mm² | ||||
4e-jrs-26/35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² |
Scenari di applicazione
Sistema di alimentazione a media tensione: applicabile ai sistemi di trasmissione e distribuzione di potenza con livelli di tensione di 6-35kV.
Costruzione delle infrastrutture urbane: particolarmente adatto per la posa dei cavi sotterranei per garantire la stabilità dell'alimentazione urbana.
Vantaggi del prodotto
Processo di installazione semplice: utilizzando la tecnologia a freddo, non è necessaria alcuna formazione speciale e l'installazione è rapida e conveniente.
Stabilità a lungo termine: il prodotto ha eccellenti prestazioni elettriche e capacità anti-invecchiamento e può funzionare stabilmente anche in ambienti di alta temperatura e umidità ad alta temperatura.
FAQ
D: Per quali livelli di tensione di cavi sono adatti?
A: I nostri accessori per cavi di restringimento a freddo di media tensione sono adatti per sistemi di cavi con livelli di tensione di 6-35kV, che coprono una varietà di terminali e giunti intermedi per soddisfare diversi requisiti di applicazione.
D: Come installare gli accessori per cavi di restringimento a freddo?
A: Questo prodotto è molto semplice nella progettazione e utilizza la tecnologia a freddo, quindi non è necessaria alcuna formazione speciale. Basta seguire il manuale di installazione fornito.
