Accessori per cavi a bassa tensione:

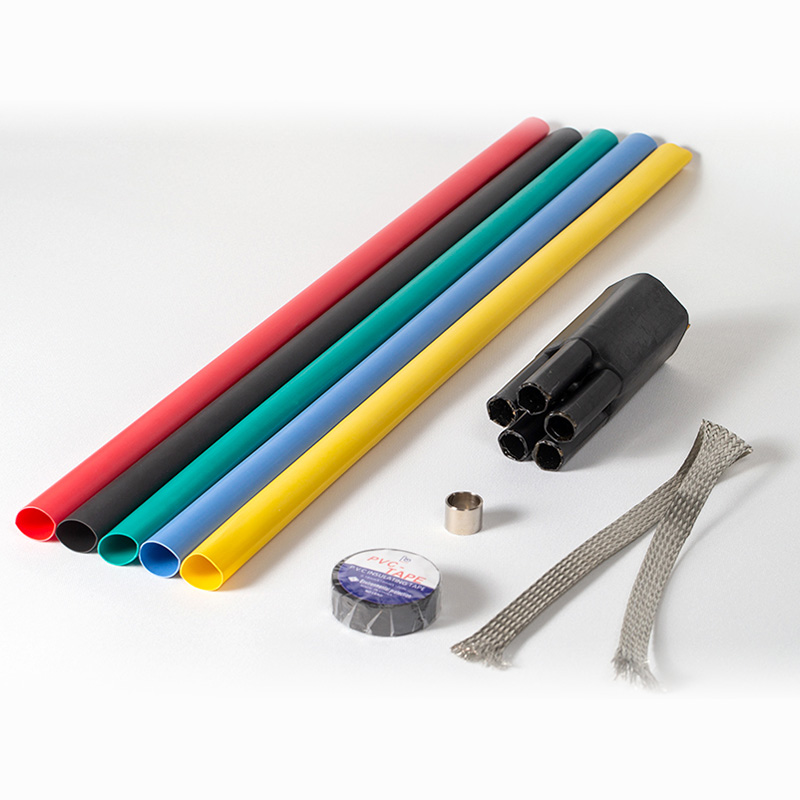

1KV H EAT s Hrinkable C ABLEAM A CCESSORIES :
Gli accessori per cavi riducibili a calore 1kV sono ampiamente utilizzati nella lavorazione della terminazione del cavo 1kV e nella connessione media, i prodotti sono divisi in due core, tre core, quattro core e cinque core.
Specifiche tecniche
Articolo | Requisiti | Contenuto di prova | Risultato |
Test di tensione della frequenza di potenza di potenza | 4kv nessun flashover, nessuna rottura | 4kv 1min No Flashover, nessuna rottura | Passaggio |
Test del ciclo di carico (3 cicli) | Riscaldamento 5H, 3H di raffreddamento, temperatura del conduttore è 75 ℃ durante il riscaldamento. | Riscaldamento 5H, 3H di raffreddamento, temperatura del conduttore è 75 ℃ durante il riscaldamento. | Come come segue il risultato del test |
Test di tensione della frequenza di potenza 4h | 2.4kv nessun flashover, nessuna rottura | 2.4KV 4H Nessun flashover, nessuna rottura | Passaggio |
Specifiche del prodotto
| Modello | Area della sezione trasversale |
Terzatura a calore a cavo singolo 1kV | STY-1/1 × -0 | 4-6 |
STY-1/1 × 0 | 10-16 | |
STY-1/1 × 1 | 25-50 | |
STY-1/1 × 2 | 70-120 | |
STY-1/1 × 3 | 150-240 | |
STY-1/1 × 4 | 300-400 | |
1 kV a due core cavo di terminazione restringimento | STY-1/2 × -0 | 4-6 |
STY-1/2 × 0 | 10-16 | |
STY-1/2 × 1 | 25-50 | |
STY-1/2 × 2 | 70-120 | |
STY-1/2 × 3 | 150-240 | |
STY-1/2 × 4 | 300-400 | |
1 kV Tre cavo core terminazione restringimento di calore | STY-1/3 × -0 | 4-6 |
STY-1/3 × 0 | 10-16 | |
STY-1/3 × 1 | 25-50 | |
STY-1/3 × 2 | 70-120 | |
STY-1/3 × 3 | 150-240 | |
STY-1/3 × 4 | 300-400 | |
1 kV a quattro core cavo terminazione restringimento | STY-1/4 × -0 | 4-6 |
Sty-1/4 × 0 | 10-16 | |
STY-1/4 × 1 | 25-50 | |
STY-1/4 × 2 | 70-120 | |
STY-1/4 × 3 | 150-240 | |
STY-1/4 × 4 | 300-400 | |
1kV Cinque cavo core terminazione restringimento | STY-1/5 × -0 | 4-6 |
STY-1/5 × 0 | 10-16 | |
STY-1/5 × 1 | 25-50 | |
STY-1/5 × 2 | 70-120 | |
STY-1/5 × 3 | 150-240 | |
STY-1/5 × 4 | 300-400 | |

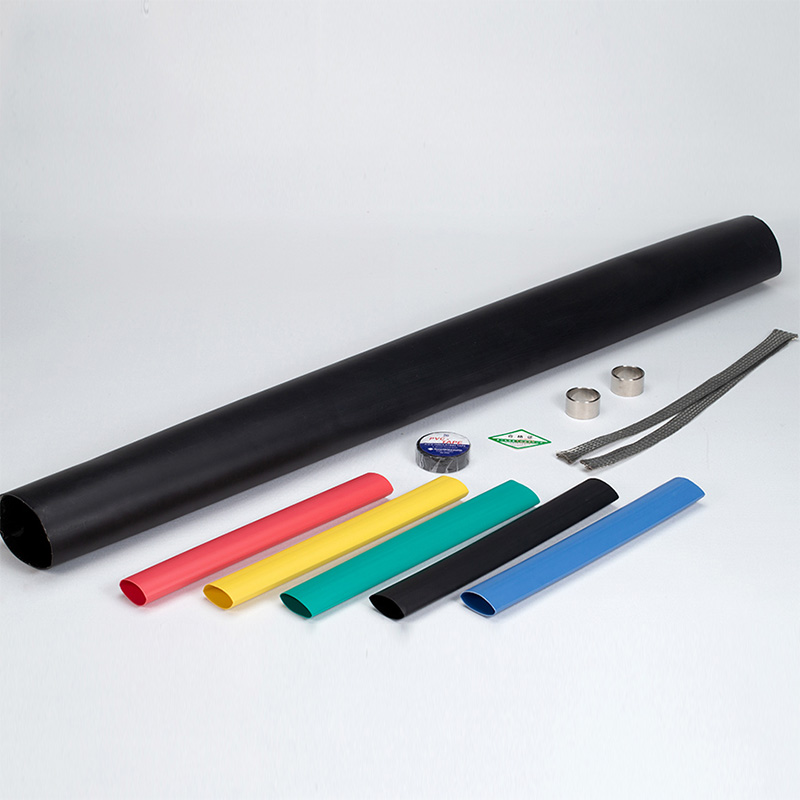

Cavo a singolo core singolo 1kV Calcinetto medio | SJY-1/1 × -0 | 4-6 |
SJY-1/1 × 0 | 10-16 | |
SJY-1/1 × 1 | 25-50 | |
SJY-1/1 × 2 | 70-120 | |
SJY-1/1 × 3 | 150-240 | |
SJY-1/1 × 4 | 300-400 | |
1kV Due cavo core Calcinetto Abbassabile medio | SJY-1/2 × -0 | 4-6 |
SJY-1/2 × 0 | 10-16 | |
SJY-1/2 × 1 | 25-50 | |
SJY-1/2 × 2 | 70-120 | |
SJY-1/2 × 3 | 150-240 | |
SJY-1/2 × 4 | 300-400 | |
1kV Tre cavo core Calcinetto Abbassabile medio | SJY-1/3 × -0 | 4-6 |
SJY-1/3 × 0 | 10-16 | |
SJY-1/3 × 1 | 25-50 | |
SJY-1/3 × 2 | 70-120 | |
SJY-1/3 × 3 | 150-240 | |
SJY-1/3 × 4 | 300-400 | |
1kV a quattro core cavo calore raggruppamento medio giunture | SJY-1/4 × -0 | 4-6 |
SJY-1/4 × 0 | 10-16 | |
SJY-1/4 × 1 | 25-50 | |
SJY-1/4 × 2 | 70-120 | |
SJY-1/4 × 3 | 150-240 | |
SJY-1/4 × 4 | 300-400 | |
1kV Cinque cavo core Calcinetto medio | SJY-1/5 × -0 | 4-6 |
SJY-1/5 × 0 | 10-16 | |
SJY-1/5 × 1 | 25-50 | |
SJY-1/5 × 2 | 70-120 | |
SJY-1/5 × 3 | 150-240 | |
SJY-1/5 × 4 | 300-400 |

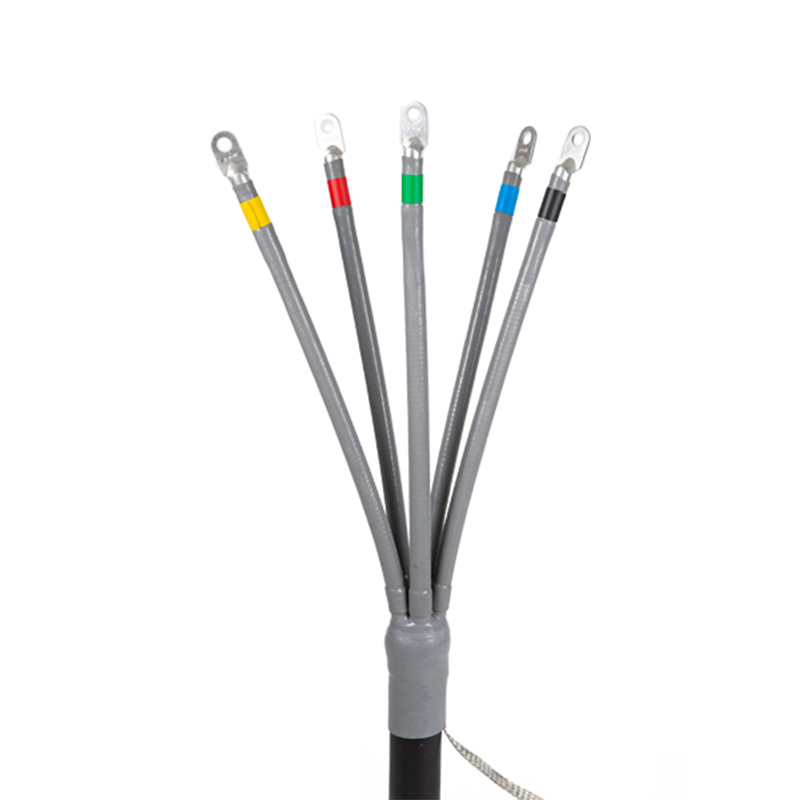

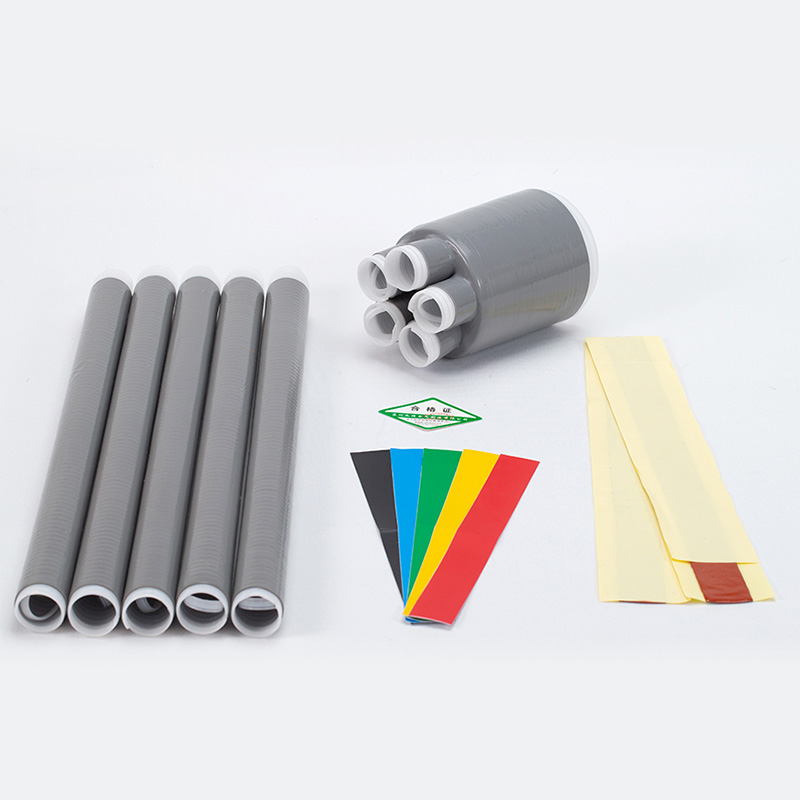

Accessori per cavi riducibili a freddo 1kV :
1 、 Schede di dati tecnici per materie prime
NO. | Articolo | Unità | Indice | Metodo di test |
1 | Slength di trazione | MPA | ≥5,5 | GB/T 528-2009 |
2 | Allungamento a pausa | % | ≥480 | GB/T 528-2009 |
3 | Durezza (Shore a) | 40 ± 2 | GB/T 531.1-2009 | |
4 | Lacerare la forza | N/mm | ≥35 | GB/T 529-2008 |
5 | Restringere la resistenza alla tensione | Kv/mm | ≥20 | GB/T 1695-2005 |
6 | Resistività elettrica del volume | Ω • cm | ≥1015 | GB/T 1692-2008 |
7 | Coefficiente dielettrico | 2,8 ~ 3.5 | GB/T 1693-2007 | |
8 | Tangente perdita dielettrica | ≤0,01 | GB/T 1693-2007 | |
9 | Resistenza al monitoraggio | ≥1a3.5 | GB/T 6533-2003 |
2 、 Standard di produzione: IEC 60502 (equivalente a GB/T 12706).
Accessori per cavi riducibili a freddo 1kV Dati tecnici principali
NO. | Articolo | Requisiti | Requisiti tecnici |
1 | 8kv ， 5min | 8kv/5min | |
2 | Test di tensione | 7.2KV ， 4H | 7.2KV ， 4H |
3 、 Condizione ambientale
3.1 Installazione Place: interno o esterno.
3.2 Altitudine Altezza: ≤1000m
3.3 Livello di inquinamento: IV
3.4 Max. Copertura ICE:
3.5 temperatura ambiente da 10 mm: -40 ℃～+45 ℃
3,6 max. Velocità del vento: non più di 35 m/s (uguale alla pressione del vento: 700pa)
3.7 Livello di terremoto: 7
4 、 Dati tecnici principali
4.1 Tensione di correzione: 0,6/1KV
4.2 Controllo della temperatura di esecuzione:
soddisfare gli stessi requisiti di temperatura dei cavi che si adattano agli accessori.
4.3 Accessori per cavi Il livello di isolamento non deve essere inferiore a quello dei cavi di montaggio.
4.4 Gli accessori per cavi dovrebbero includere tutti i raccordi pertinenti e i materiali di consumo necessari durante l'installazione.
4.5 Tutti gli accessori a freddo a restringimento dovrebbero superare i test e le ispezioni di fabbrica prima che venga consegnata. La superficie dei prodotti dovrebbe essere liscia, né punti neri, fosse o crepe visibili a causa di materiale cattivo o tecnologia di produzione errata. La dimensione della costruzione dovrebbe soddisfare i requisiti del disegno.
5 、 Raccordi
5.1 Breakout
5.2 INSILING TUBI (Lunghezza originale: 450 mm)
5.3 Tappeti in PVC
5.4 Riempimento Adesivo
5.5 Cavo alette (secondo i requisiti di ordine specifico del cliente)
