Accessori per cavi ad alta tensione di corrente continua - Descrizione del prodotto
Panoramica la nostra serie di accessori per cavi ad alta tensione CC (classificata da ± 100kV a ± 500kV) sono progettate per l'integrazione senza soluzione di continuità nei sistemi di trasmissione a corrente continua (HVDC) ad alta tensione. Questi accessori facilitano connessioni affidabili tra cavi di alimentazione CC e infrastrutture critiche come trasformatori, quadri o linee aeree. Con una tecnologia di tenuta avanzata, combinano prestazioni elettriche superiori, controllo dello stress e resistenza all'umidità in un'unica soluzione robusta. Progettati per ambienti estremi, questi accessori offrono proprietà anti-impollution, anti-invecchiamento e a prova di esplosione, garantendo la stabilità a lungo termine in diverse condizioni della griglia.
Standard
Tutti i prodotti sono conformi agli standard globali e specifici del settore, tra cui: Internazionale: IEC 62895 (accessori per cavi HVDC), IEEE 1523 National: GB/T 22078 (sistemi di cavi estrusi DC) rigorosi test di routine e di tipo convalidano la conformità con i requisiti operativi e di sicurezza.
Costruzione
Isolamento multistrato: polietilene reticolato (XLPE) o gomma siliconica per resistenza dielettrica ottimizzata.
Proiezione conduttiva: distribuzione uniforme del campo elettrico per ridurre al minimo la scarica parziale.
Sigillatura ermetica: giunti a tripla sigillatura con EPDM/materiali termoplastici per la prevenzione dell'umidità e dell'ingresso di gas.
Controllo delle sollecitazioni: componenti integrati geometrici/elettrostatici di sollevamento dello stress. Resistenza all'esplosione:
Housing rinforzato di isolamento e retardante di fiamma (ad es. Polimero composito).
Parametri chiave
Classe di tensione: ± 100kV a ± 500kV (personalizzabile per sistemi ± 800kV)
Intervallo di temperatura: da -40 ° C a +90 ° C (operativo), fino a +130 ° C (corto circuito)
Raggio di flessione: cavo ≤20x OD (post-installazione)
Valutazione della protezione: IP68 (sommergibile) Resistenza a breve corrente: 25KA/2S
Contenuto del prodotto

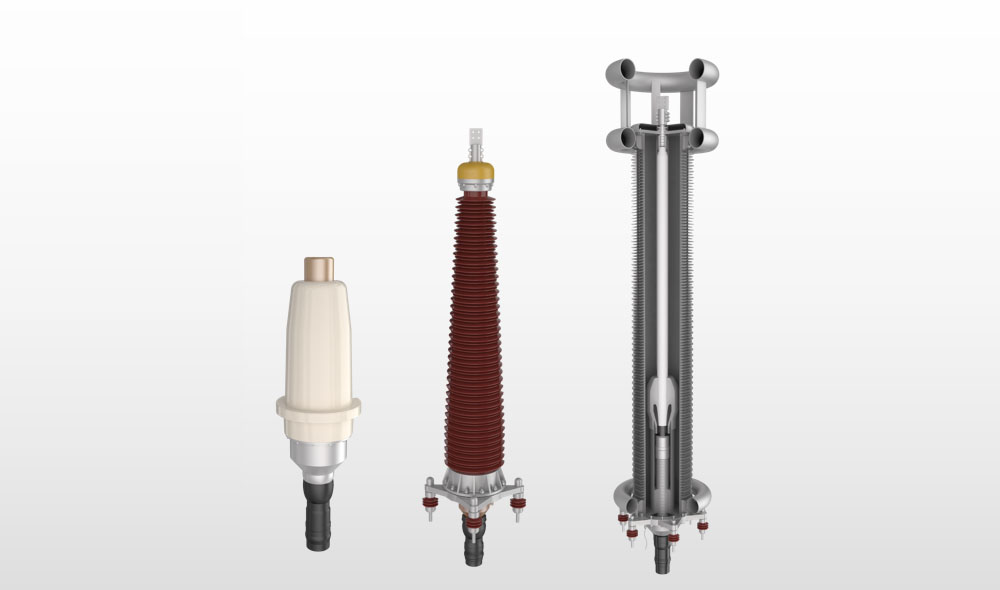

DC cable terminations (indoor/outdoor) Straight/joint connectors (GIS or air-insulated) Surge arresters and insulating bushings Pre-molded stress cones and grounding kits Installation toolkits (torque wrenches, cleaning agents) Technical Data Parameter Value Rated Voltage (kV) ±100 to ±500 Lightning Impulse (kV) 550–1800 (BIL) DC Withstand Voltage Tensione classificata da 1,8x, capacità di 30 minuti (PF/M) ≤150 Scarico parziale <5pc a 1,5x Corrente di cortocircuito a tensione a valutazione 25KA per 2 secondi
Caratteristiche
Prestazioni unificate: protezione elettrica, meccanica e ambientale integrata. Resistenza a corona: elettrodi di classificazione avanzati per sopprimere la scarica parziale.
Resilienza climatica: superfici idrofobiche resistenti agli UV per applicazioni costiere/desertiche.
Sicurezza di esplosione: design non frammentario in condizioni di guasto.
Plug-and-Play: i moduli pre-assemblati riducono il tempo di installazione del 40%.
Applicazione
Linee di trasmissione HVDC (terreni/sottomarini) Integrazione delle energie rinnovabili (vento offshore, aziende agricole solari) Grid DC industriali (sistemi metropolitane, data center) interconnessioni di rete transfrontaliera (progetti UHVDC)
Imballaggio e spedizione
Packaging: casse antiame, shock-absorbent con pacchi essiccanti. Etichettatura: codice a barre per tracciabilità; Simboli di tensione, peso e maneggevolezza nominati. Conformità: incontra IMDG/IATA per la logistica globale.
Tempo di consegna: 4-8 settimane (standard), opzioni accelerate disponibili.
Ottimizzato per: accessori per cavi ad alta tensione a corrente continua, terminazioni del cavo HVDC, connettori del cavo CC, sistemi di cavi ± 500kV, accessori conformi IEC 62895.
