| Quantità: | |
|---|---|
|
| |

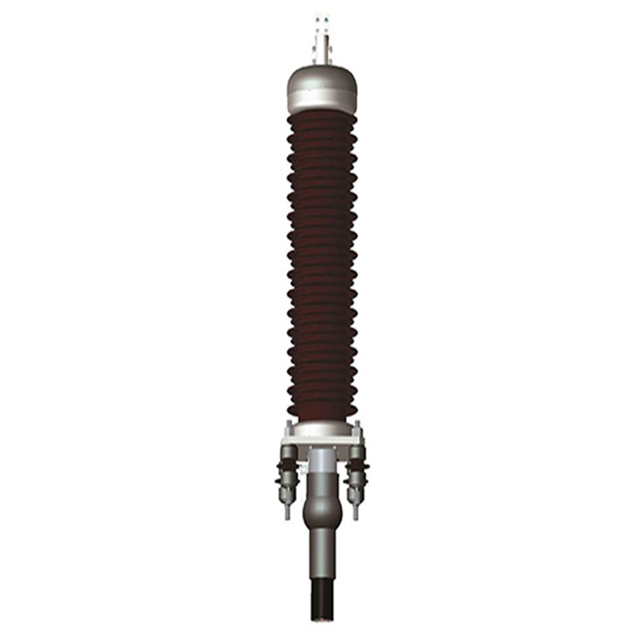

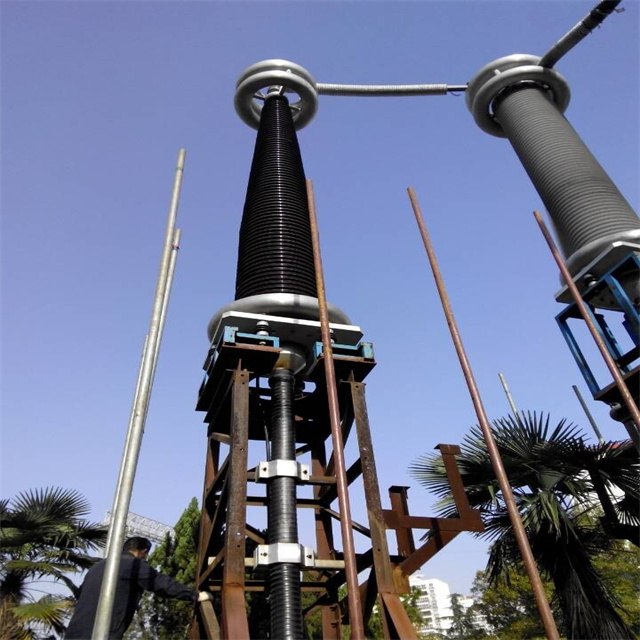

La terminazione del cavo di alimentazione da esterno da 76/132kV in porcellana è una soluzione robusta ad alta tensione progettata per terminare i cavi di alimentazione in sottostazioni esterne e sistemi di trasmissione in testa. Combinando un isolante in porcellana con un raccordo in metallo ingegnerizzato con precisione, questa terminazione fornisce un eccellente isolamento elettrico, resistenza meccanica e resistenza ad ambienti esterni duri. La boccola di porcellana è vetrata per migliorare l'idrofobicità e prevenire il flashover dell'inquinamento, mentre la connessione del conduttore interno presenta compressione o giunti bullonati per conducibilità a bassa resistenza.

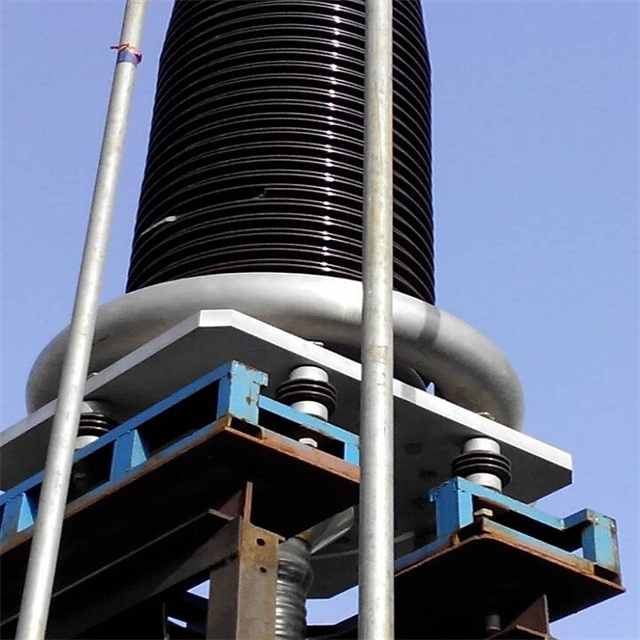

Ingegnerizzato a funzionare a 76kV e 132kV, la terminazione incorpora elettrodi di controllo delle sollecitazioni per gestire i gradienti di campo elettrico all'interfaccia dell'isolamento del cavo, riducendo il rischio di scarichi parziali. L'alloggiamento in porcellana è progettato con più capannoni per aumentare la distanza di scricchiolio, rendendolo adatto per aree inquinate con alti livelli di polvere, sale o ricaduta industriale. La base metallica viene galvanizzata a caldo per resistere alla corrosione, garantendo l'affidabilità a lungo termine nelle zone costiere o industriali.
Prestazioni di isolamento superiori : la boccola in porcellana offre un'elevata resistenza dielettrica e resistenza alle shock termiche, con una tensione di flashover superiore del 20% superiore rispetto alle alternative composite in ambienti puliti.
Resistenza all'inquinamento : la superficie vetrata e il profilo del capannone riducono al minimo l'accumulo di contaminanti, con 可选防污闪涂层 (rivestimenti opzionali anti-inquinamento) disponibili per gravi classi di inquinamento (IV-V).
Robustezza meccanica : resiste a velocità del vento fino a 300 km/h e carichi di ghiaccio di spessore di 50 mm, rendendolo adatto a condizioni meteorologiche estreme.
Easy Installation : le interfacce della flangia standardizzate sono conformi a IEC 60137 e ANSI C57.19, consentendo una rapida integrazione con quadri, trasformatori e barre bus.
Bassa manutenzione : la superficie inerte della porcellana richiede una pulizia minima: il lavaggio a pressione in genere ogni 5-7 anni nelle aree inquinate.
Sostazioni esterne : termina cavi ad alta tensione collegati a interruttori, trasformatori e fulmini nelle reti regionali e nazionali.
Piante di energia costiera : l'acciaio zincato e la porcellana glassati resistenti alla corrosione garantiscono la longevità in ambienti marini carichi di sale.
Sostazioni industriali : utilizzate in piante d'acciaio, raffinerie e strutture chimiche, resistendo ai vapori chimici e polvere conduttiva attraverso rivestimenti specializzati.
Gride ad alta quota : si comportano in modo affidabile ad altitudini fino a 4000 metri, con un aumento della distanza inquietante per la riduzione della densità dell'aria.
Progetti di ristrutturazione : retrofitta l'infrastruttura di sottostazioni più vecchie, sostituendo terminazioni degradate con soluzioni di porcellana esenti da manutenzione.
D: Qual è la differenza tra terminazioni di classe di inquinamento normali e pesanti?
A: Le terminazioni della classe di inquinamento pesanti hanno capannoni più alti e una distanza di scricchiolio aumentata (ad es. 3100 mm per 132kV), adatti per aree con conducibilità> 100 μs/cm.
D: La boccola in porcellana può resistere agli impatti fisici?
A: Mentre la porcellana è fragile, la terminazione è progettata con una flangia che assorbiva gli shock per ridurre al minimo i danni da vibrazioni o impatti minori.
D: La terminazione è compatibile con cavi isolati a olio e XLPE?
A: Sì, supporta vari tipi di cavi con interfacce di isolamento adattabili e meccanismi di tenuta.
D: Come viene gestita la sollecitazione elettrica nel punto di terminazione del cavo?
A: Un cono di sollecitazione graduato realizzato in materiale semi-conduttivo eguaglia il campo elettrico, impedendo la concentrazione sul taglio dello scudo isolante.
D: Qual è la coppia consigliata per le connessioni del conduttore?
A: I valori di coppia dipendono dalla dimensione del cavo (ad es. 100-200 nm per cavi da 500 mm²), dettagliati nel manuale di installazione per garantire connessioni a bassa resistenza.
1 .

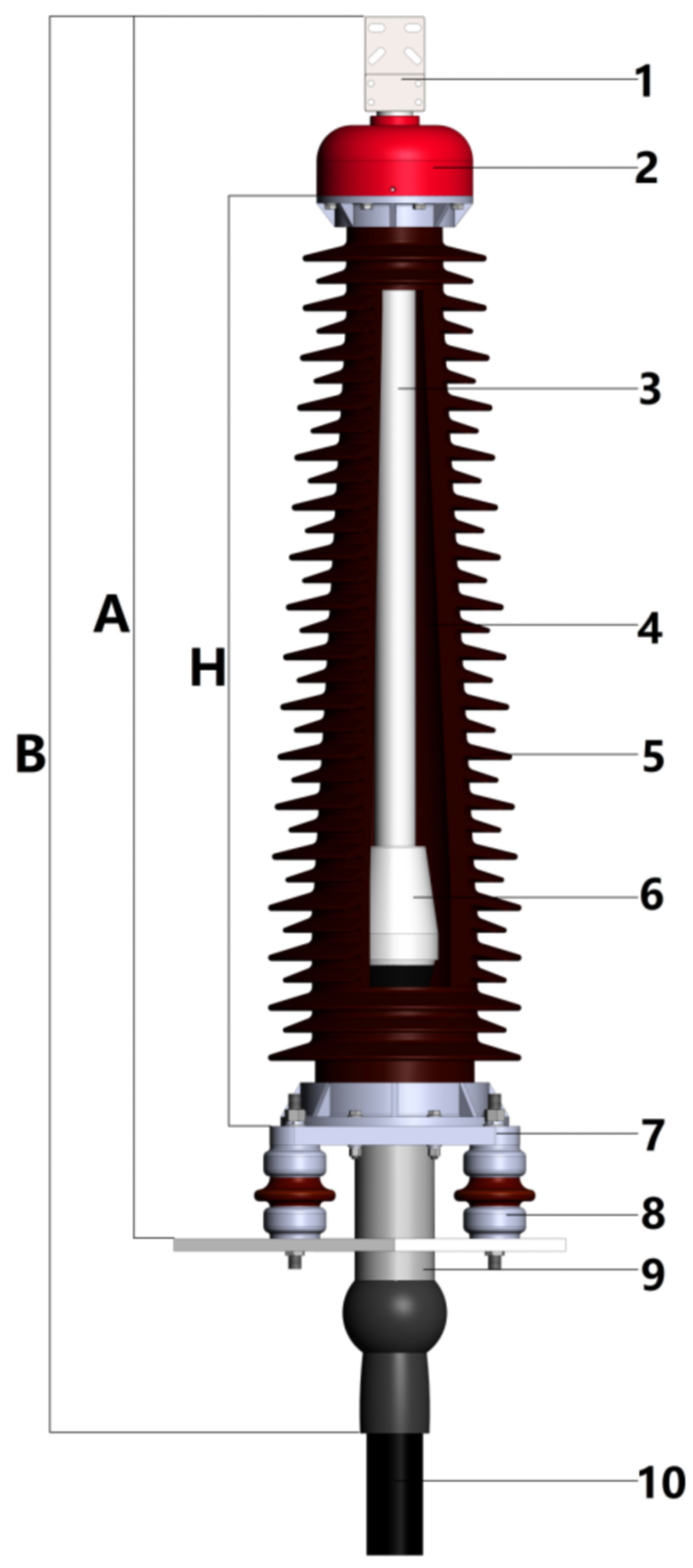

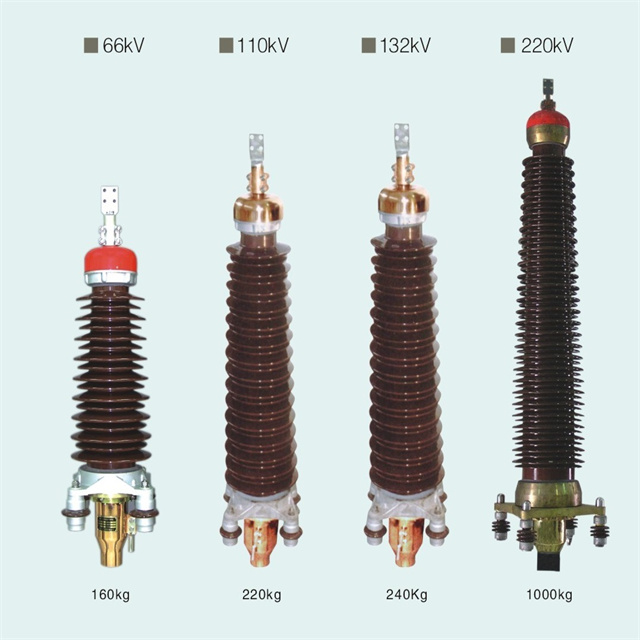

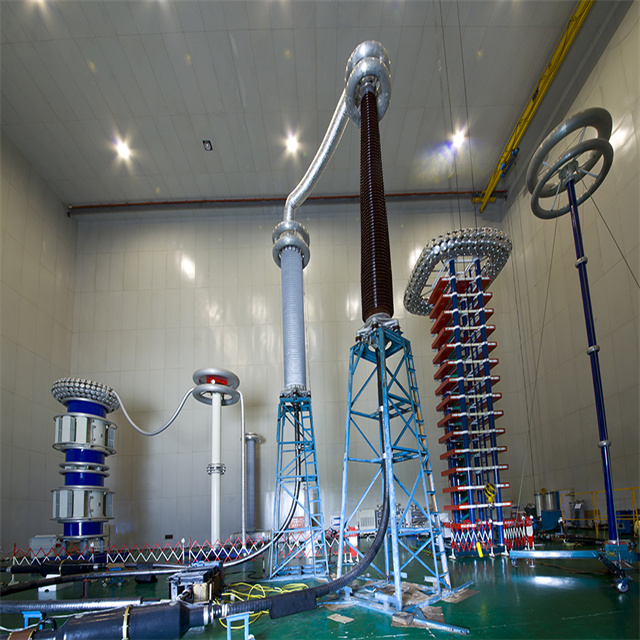

S ize mm | 48/66KV | 64/110KV | 80/138KV | 127/220KV |
H | 1270 | 1500 | 1750 | 2500 |
A | 1510 | 1935 | 2085 | 3100 |
B | 1925 | 2155 | 2400 | 3600 |
C | 450 | 450 | 450 | 650 |
D | 200 | 200 | 200 | 300 |
E | Φ22 | Φ22 | Φ22 | Φ32 |
Distanza di scricchiolio | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| Descrizione | dei parametri |
|---|---|
| Tensione nominale (UR) | Tensione di sistema (EG, 11 kV, 33 kV, 132 kV) |
| Lightning Impulse Restringe Tensione (BIL) | Tensione di picco La boccola può resistere (ad es. 95 kV per sistemi da 11 kV, 550 kV per 132 kV) |
| Tensione di resistenza della frequenza di alimentazione (1 minuto di AC) | Tensione di prova di resistenza CA di breve durata (ad es. 28 kV per 11 kV, 230 kV per 132 kV) |
| Livello di scarico parziale | PD massimo consentito (in genere <10 PC per boccole HV) |
| Distanza di scricchiolio | Distanza minima della superficie per prevenire il flashover (dipende dal livello di inquinamento) |
| Perdita dielettrica (tan δ) | Misura della qualità dell'isolamento (dovrebbe essere bassa, ad es. <0,5%) |
Articolo | Requisito di prova | Tipo di test | Tipo di prodotti | ||||||
48/66 | 64/110 | 127/220 | Boccola in porcellana | Bus composito | Terminazione GIS | Giunto diretto/ isolante | Terzatura del tipo a secco morbido | ||
Raccordi di tenuta, boccola in porcellana, boccola composita | 0,25 ± 0,01MPA/1H, nessuna perdita | R | ✔ | ✔ | ✔ | — | — | ||
Boccola epossidica | 0,6 ~ 0,7 MPA/1H, nessuna perdita | ||||||||
Test di scarico parziale del corpo prefabbricato | 72kv | 96kv | 190kv | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Scarico parziale in background | |||||||||
Frequenza di potenza del corpo prefabbricato Restringi il test di tensione | 120kv | 160kv | 318kv | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30 minuti, nessun flashover Nessun guasto | |||||||||
Test di scarico parziale a temperatura ambiente | 72kv | 96kv | 190kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Scarico parziale in background | |||||||||
Test di tensione di ciclismo termico | 96kv | 128kv | 254kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 cicli, nessun flashover nessuna rottura | |||||||||
Scarico parziale ad alta temperatura | 72kv | 96kv | 190kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Scarico parziale in background | |||||||||
Test di tensione dell'impulso di illuminazione e successivo test di tensione della frequenza di alimentazione | 450kv | 550KV | 1050KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 volte, nessun flashover Nessun guasto | |||||||||
120kv | 160kv | 318kv | |||||||
15min, nessun flashover Nessun guasto | |||||||||
Test di tensione di immersione sulla guaina protettiva esterna dell'articolazione seduta diretta | 60/75kV Impatto entrambe le estremità, 30/37.5kV Impatto un'estremità a terra | 60/95kvimpact entrambe le estremità, 30/47.5kV Impatto un'estremità a terra | T | — | — | — | ✔ | — | |
Test di tenuta dopo l'installazione di accessori | 0,25 ± 0,01MPA/1H, nessuna perdita | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Test di tensione di frequenza di terminazione esterna a pioggia | 140kv | 185kv | 460KV | T | ✔ | ✔ | — | — | ✔ |
1 minuto, nessun flashover Nessun guasto | |||||||||
Test di tensione post isolante | 20kv/1min, nessun flashover Nessun rottura | T | ✔ | ✔ | — | — | — | ||
Test di interferenza radio di terminazione esterna | 61kv | 81kv | 140kv | A | ✔ | ✔ | — | — | ✔ |
Interferenza radio 1 MHz, tensione≤450μv | Interferenza radio 1 MHz, tensione≤500μv | ||||||||
Accessori Test di campionamento | Rilevare il sistema di accessori, nessun effetto di errori significativo operativo | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Test di tensione CC | / | 20kv/1 minuto tra il conduttore interno e lo schermo metallico dell'articolazione, nessuna rottura | T | — | — | — | ✔ | — | |
Conduttore che collega il polo (tubo) Test delle prestazioni del raccordo di saldatura a pressione | Dopo la crimpamento, la resistenza totale non è 1,2 volte più della stessa lunghezza e area di conduttore a sezione trasversale | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
