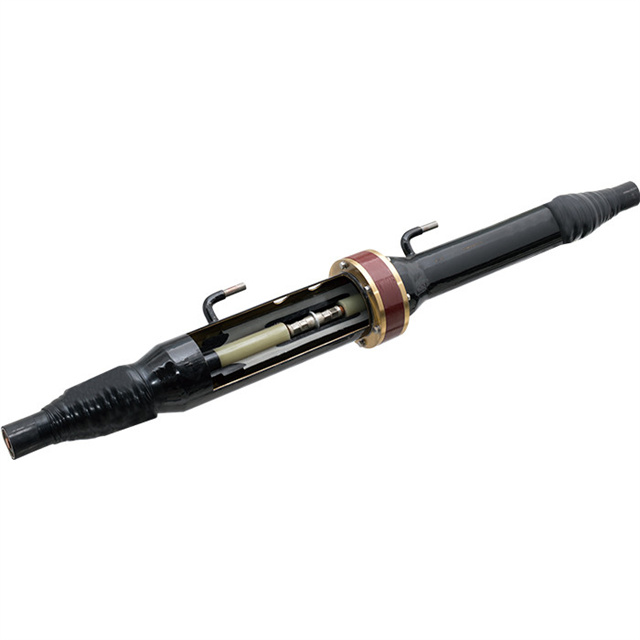

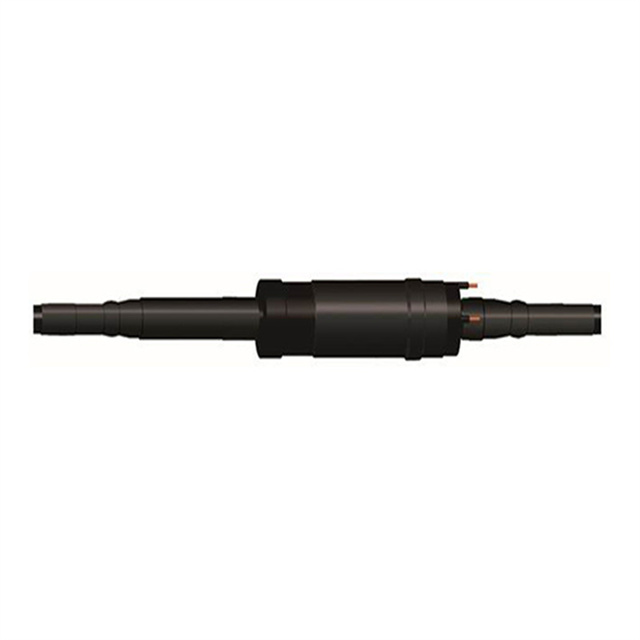

L'articolazione del cavo di alimentazione a potenza completamente fabbricata da 64/110kV è una soluzione pre-ingegnerizzata progettata per una connessione affidabile ed efficiente dei cavi di alimentazione ad alta tensione nei sistemi sotterranei e aerei. Questa articolazione elimina l'elaborazione dell'isolamento in loco incorporando componenti di isolamento coschiati di fabbrica, garantendo una qualità e prestazioni coerenti. Costruito con isolamento in gomma EPDM di elevata purezza o in gomma siliconica, l'articolazione fornisce un eccellente isolamento elettrico, resistenza meccanica e resistenza allo stress ambientale.
L'articolazione presenta un design modulare con strati di isolamento pre-stressato e coni di controllo dello stress per distribuire uniformemente i campi elettrici, prevenendo scarichi parziali e migliorando l'affidabilità a lungo termine. La guaina esterna è realizzata in polietilene o poliuretano stabilizzato da UV, offrendo protezione contro l'umidità, le sostanze chimiche e l'abrasione meccanica. I test di fabbrica includono scarico parziale, resistenza di tensione e test di ciclismo termico per garantire la conformità con gli standard IEC 61442 e EN 50673.
Design prefabbricato in fabbrica : riduce il tempo di installazione in loco del 50% rispetto ai tradizionali giunti a mano, senza necessità di strumenti specializzati o ambienti per camere pulite.
Alte prestazioni elettriche : la tecnologia di controllo dello stress garantisce una distribuzione uniforme del campo elettrico, con livelli di scarico parziale al di sotto del 10 % a tensione nominale.
Resilienza ambientale : il sigillo impermeabile e a tenuta di gas impedisce l'ingresso di umidità, rendendolo adatto per installazioni sommerse, zone umide e aree da tavola ad alta acqua.
Durabilità meccanica : resiste a forze di trazione assiale fino a 50KN e compressione radiale dal suolo o dalla creazione di calcestruzzo, garantendo stabilità nelle zone sismiche o ad alto traffico.
Ampia intervallo di temperatura : funziona in modo affidabile da -40 ° C a +90 ° C, accomodando l'espansione termica dei cavi e condizioni climatiche estreme.
Sistemi di cavi sottomarini : collega cavi di alimentazione sottomarina in parchi eolici offshore e griglie intercontinentali, con progetti a tenuta stagna che soddisfano gli standard marittimi.

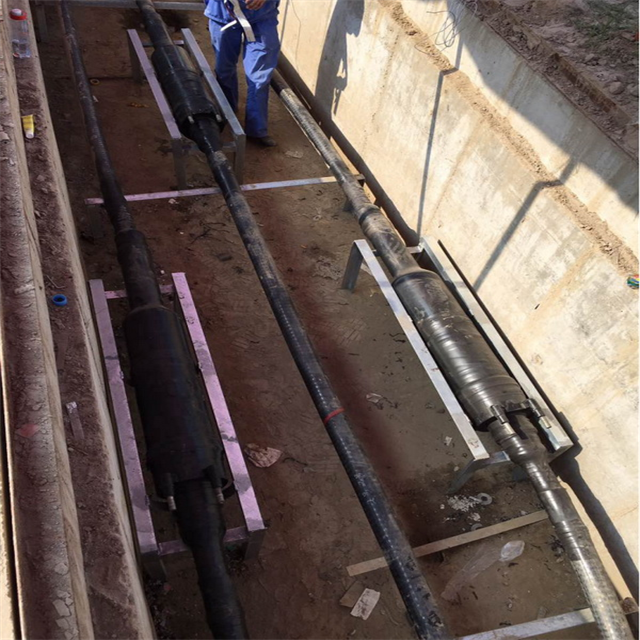

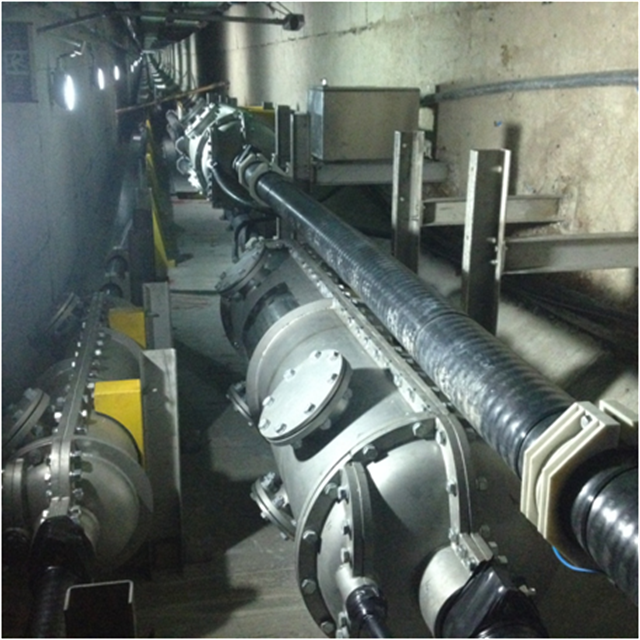

Gride sotterranee urbane : utilizzate in aree urbane affollate per collegare cavi sotterranei da 64 kV e 110kV, minimizzando i requisiti di spazio e la complessità dell'installazione.
Distribuzione dell'energia industriale : collega cavi ad alta tensione in impianti petrolchimici, acciaierie e impianti di produzione su larga scala, garantendo un flusso di alimentazione ininterrotto.
Integrazione delle energie rinnovabili : si unisce ai cavi in allevamenti solari e parchi eolici, vibrazioni meccaniche permanenti e fluttuazioni di tensione da fonti rinnovabili.
Transizioni da terra-under-anteground : fornisce un punto di connessione sicuro durante la transizione dalle linee aeree ai cavi sotterranei in ingressi di sottostazione.
D: Il giunto può essere installato in applicazioni di sepoltura diretta?
A: Sì, la guaina esterna è progettata per la sepoltura diretta, con resistenza alle sostanze chimiche del suolo e alla corrosione microbica.
D: Qual è il diametro massimo del cavo che il giunto può ospitare?
A: È disponibile nelle dimensioni per le sezioni trasversali del cavo che vanno da 240 mm² a 1200 mm², con dimensioni personalizzate disponibili per requisiti speciali.
D: Come viene sigillata l'articolazione contro l'ingresso dell'acqua?
A: più strati di O-ring di gomma e guarnizioni adesive creano una barriera ermetica, testata per resistere alla pressione dell'acqua fino a 10 bar per applicazioni sommerse.
D: L'articolazione richiede la messa a terra?
A: Sì, una striscia di messa a terra è integrata nel design per scarico sicuro delle correnti indotte, conforme agli standard di messa a terra IEC.
D: Qual è la durata di servizio prevista dell'articolazione?
A: In condizioni operative normali, ha una durata di 30-40 anni, abbinando la durata della vita dei cavi di alimentazione ad alta tensione.

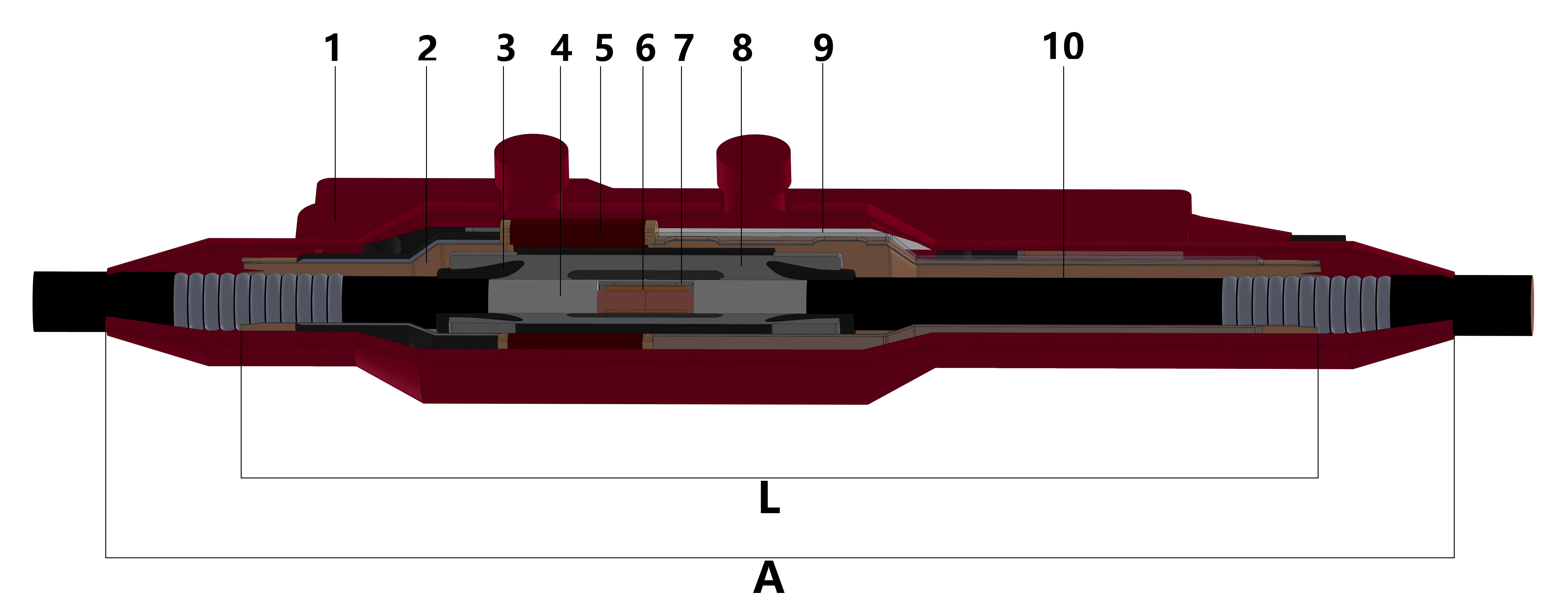

Taglia mm | 48/66KV | 64/110KV | 80/138KV | 127/220KV |
L | 1600 | 1600 | 1632 | 1760 |
A | 2000 | 2100 | 2200 | 2400 |
| Descrizione | dei parametri |
|---|---|
| Tensione nominale (u₀/u/um) | - U₀ : tensione di frequenza di alimentazione nominale tra conduttore e terra (KV) - U : tensione di sistema nominale (KV) - UM : tensione di sistema massima (KV) |
| Lightning Impulse Restringe Tensione (LIWV) | Tensione di picco Il giunto può resistere durante gli scioperi dei fulmini (ad es. 95 kV, 170 kV, 250 kV) |
| Tensione di resistenza della frequenza di alimentazione | Capacità di resistenza alla tensione CA (ad es. 22 kV per 5 minuti) |
| Livello di scarico parziale | Dovrebbe essere minimo (ad es. <10 PC a 1,5U₀) |
| Valutazione corrente (a) | Capacità di trasporto corrente continua (dipende dalla dimensione e dal materiale del conduttore) |
| Corrente di corto circuito (ka, 1s o 3s) | Corrente di guasto massima Il giunto può gestire senza danni |
Articolo | Requisito di prova | Tipo di test | Tipo di prodotti | ||||||
48/66 | 64/110 | 127/220 | Boccola in porcellana | Bus composito | Terminazione GIS | Giunto diretto/ isolante | Terzatura del tipo a secco morbido | ||
Raccordi di tenuta, boccola in porcellana, boccola composita | 0,25 ± 0,01MPA/1H, nessuna perdita | R | ✔ | ✔ | ✔ | — | — | ||
Boccola epossidica | 0,6 ~ 0,7 MPA/1H, nessuna perdita | ||||||||
Test di scarico parziale del corpo prefabbricato | 72kv | 96kv | 190kv | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Scarico parziale in background | |||||||||
Frequenza di potenza del corpo prefabbricato Restringi il test di tensione | 120kv | 160kv | 318kv | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30 minuti, nessun flashover Nessun guasto | |||||||||
Test di scarico parziale a temperatura ambiente | 72kv | 96kv | 190kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Scarico parziale in background | |||||||||
Test di tensione di ciclismo termico | 96kv | 128kv | 254kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 cicli, nessun flashover nessuna rottura | |||||||||
Scarico parziale ad alta temperatura | 72kv | 96kv | 190kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Scarico parziale in background | |||||||||
Test di tensione dell'impulso di illuminazione e successivo test di tensione della frequenza di alimentazione | 450kv | 550KV | 1050KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 volte, nessun flashover Nessun guasto | |||||||||
120kv | 160kv | 318kv | |||||||
15min, nessun flashover Nessun guasto | |||||||||
Test di tensione di immersione sulla guaina protettiva esterna dell'articolazione seduta diretta | 60/75kV Impatto entrambe le estremità, 30/37.5kV Impatto un'estremità a terra | 60/95kvimpact entrambe le estremità, 30/47.5kV Impatto un'estremità a terra | T | — | — | — | ✔ | — | |
Test di tenuta dopo l'installazione di accessori | 0,25 ± 0,01MPA/1H, nessuna perdita | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Test di tensione di frequenza di terminazione esterna a pioggia | 140kv | 185kv | 460KV | T | ✔ | ✔ | — | — | ✔ |
1 minuto, nessun flashover Nessun guasto | |||||||||
Test di tensione post isolante | 20kv/1min, nessun flashover Nessun rottura | T | ✔ | ✔ | — | — | — | ||
Test di interferenza radio di terminazione esterna | 61kv | 81kv | 140kv | A | ✔ | ✔ | — | — | ✔ |
Interferenza radio 1 MHz, tensione≤450μv | Interferenza radio 1 MHz, tensione≤500μv | ||||||||
Accessori Test di campionamento | Rilevare il sistema di accessori, nessun effetto di errori significativo operativo | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Test di tensione CC | / | 20kv/1 minuto tra il conduttore interno e lo schermo metallico dell'articolazione, nessuna rottura | T | — | — | — | ✔ | — | |
Conduttore che collega il polo (tubo) Test delle prestazioni del raccordo di saldatura a pressione | Dopo la crimpamento, la resistenza totale non è 1,2 volte più della stessa lunghezza e area di conduttore a sezione trasversale | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
