La selezione dello scaricatore di sovratensione corretto richiede la corrispondenza di quattro parametri chiave alle condizioni specifiche del sistema e all'ambiente di installazione.
1. Configurazione della tensione del sistema e della messa a terra
Per un sistema da 33 kV, la tensione nominale massima del sistema (Um) è 36 kV. La MCOV (tensione operativa continua massima) richiesta dipende dal tipo di messa a terra del sistema :
| Tipo di messa a terra del sistema | Fattore di tensione (k) | MCOV consigliato |
|---|---|---|
| Efficacemente messo a terra | 1.0 | ≥ 0,8 × Um (≥ 28,8 kV) |
| Neutro senza messa a terra/isolato | 1.25–1.4 | ≥ Um/√3 × 1,25 (≥ 26 kV) |
| Messa a terra risonante | 1.4–1.73 | ≥ Um/√3 × 1,4 (≥ 29 kV) |
Per la maggior parte delle applicazioni di distribuzione a 33 kV con neutro effettivamente messo a terra, un MCOV di 27,0–27,5 kV è standard e fornisce un margine adeguato . Come regola generale, gli scaricatori di sovratensione vengono scelti con valori MCOV superiori del 10-20% alla tensione operativa standard fase-terra.
2. Corrente di scarica nominale (In)
5kA (Classe 1/Classe di distribuzione): Per linee di distribuzione standard con attività di fulmine moderata. Adatto per scaricatori di sovratensione di linea e piccoli trasformatori di distribuzione.
10 kA (Classe 2/Classe stazione): per sottostazioni, trasformatori critici e aree con elevata densità di fulmini. Fornisce una maggiore capacità di assorbimento dell'energia e una maggiore durata. Consigliato per la maggior parte delle applicazioni di sottostazioni da 33 kV.
3. Distanza di dispersione e livello di inquinamento
La distanza superficiale deve essere selezionata in base all'ambiente di installazione secondo IEC 60815:
| Applicazione tipica | di dispersione minima | del livello di inquinamento |
|---|---|---|
| Leggero (Livello I) | 16mm/kV | Aree interne, a bassa umidità |
| Medio (Livello II) | 20mm/kV | Installazioni generali all'aperto |
| Pesante (Livello III-IV) | 25–31 mm/kV | Zone costiere, desertiche, industriali |
Per i sistemi da 33 kV con tensione massima di 36 kV, una distanza superficiale di 900–1330 mm è tipica delle aree a forte inquinamento. Gli scaricatori con alloggiamento in porcellana sono disponibili con distanze superficiali estese per ambienti costieri e industriali.
4. Selezione del materiale dell'alloggiamento: porcellana o polimero
Si tratta di una decisione fondamentale che incide sulle prestazioni meccaniche, sull'installazione e sul costo totale di proprietà. La tabella comparativa seguente riassume le differenze principali:
Scegliere l'alloggiamento in porcellana quando: il carico meccanico è estremo (vento forte, zone sismiche), il carico termico è gravoso o le specifiche dell'utilità richiedono esplicitamente la costruzione in porcellana . Scegli l'alloggiamento in polimero quando: semplicità di installazione, leggerezza e prestazioni di inquinamento superiori sono priorità.
| Parametro | Unità | Y5W-33 (5kA) | Y10W-33 (10kA) |
|---|---|---|---|
| Tensione nominale (UR) | kV (valore efficace) | 33 | 33 |
| Tensione operativa continua massima (MCOV/Uc) | kV (valore efficace) | 27.0–27.5 | 27.0–27.5 |
| Corrente di scarica nominale (In) | Ka | 5 | 10 |
| Tensione residua a impulso di corrente ripida (1/4μs) | kV (Cresta) | ≤113 | ≤113 |
| Tensione residua impulso di fulmine (8/20μs) | kV (Cresta) | ≤99 | ≤99 |
| Tensione residua ad impulso di commutazione (30/60μs) | kV (Cresta) | ≤89 | ≤89 |
| Resistenza alla corrente ad onda quadra di 2 ms | A | 150 | 250 |
| Resistenza agli impulsi di corrente elevata 4/10 µs | Ka | 65 | 100 |
| Distanza di scricchiolio | mm | 750–900 | 1055–1330 |
| Materiale abitativo | — | Porcellana di qualità elettrica | Porcellana di qualità elettrica |
| Nucleo varistore | — | ZnO (ossido di zinco) senza gap | ZnO (ossido di zinco) senza gap |
| Standard | — | IEC 60099-4 | IEC 60099-4 |
| Temperatura operativa | °C | da -40 a +45 | da -40 a +45 |
| Altitudine | m | ≤3000 | ≤3000 |
Nota: la distanza di dispersione varia in base alle specifiche del livello di inquinamento. Valutazioni personalizzate disponibili su richiesta.
Questo scaricatore di sovratensione in porcellana da 33 kV è progettato per le seguenti installazioni:
Linee di distribuzione aeree da 33 kV: protegge gli isolatori di linea, i trasformatori e le terminazioni dei cavi collegati dalle sovratensioni indotte dai fulmini. Particolarmente adatto per zone ad alta attività atmosferica dove gli scaricatori di sovratensione di linea riducono il rischio di scariche elettriche ed eliminano la necessità di cavi schermati.
Trasformatori di distribuzione: installati sul lato primario dei trasformatori da 33 kV/11 kV o 33 kV/0,4 kV per bloccare le sovratensioni in ingresso prima che raggiungano l'isolamento dell'avvolgimento.
Terminazioni dei cavi e quadri: protegge le estremità sigillanti dei cavi e i quadri collegati da sovratensioni di commutazione e sovratensioni transitorie propagate attraverso i cavi di alimentazione collegati.
Apparecchiature per sottostazioni: applicate come protezione di classe stazione per sbarre collettrici, interruttori automatici e trasformatori di strumenti in sottostazioni da 33 kV.
| Scaricatore in porcellana | Aspect da 33 kV | Scaricatore in polimero da 33 kV |
|---|---|---|
| Materiale abitativo | Ceramica elettrica smaltata | Gomma siliconica/EPDM su nucleo in FRP |
| Peso (circa) | 8-12kg | 2–4 chilogrammi |
| Forza a sbalzo | Alto (fino a 70.000 lb/311 kN) | Moderare |
| Resistenza all'inquinamento | Richiede un'adeguata distanza superficiale | La superficie idrofobica respinge attivamente l'acqua |
| Comportamento fallimentare | Può frantumarsi per colpa; disponibile scarico della pressione direzionale | Non frammentabile; più sicuro nelle aree popolate |
| Resistenza ai raggi UV/invecchiamento | Eccellente stabilità a lungo termine | Bene; il silicone può invecchiare in condizioni di raggi UV estremi |
| Tipi di cavi adatti | Tutte le terminazioni dei cavi XLPE, EPR, PILC da 33 kV | Stesso; preferito per box cavi compatti |
| Ambiente consigliato | Vento forte, zone sismiche, sottostazioni, luoghi ad alta temperatura | Installazioni costiere, desertiche, con spazio limitato |
| Requisiti di installazione | Gru o mezzi di sollevamento; struttura di sostegno rigida | Movimentazione manuale; montaggio standard su palo o staffa |
| Manutenzione | Ispezione visiva periodica; pulizia se molto inquinato | Ispezione visiva; superficie idrofobica autopulente |

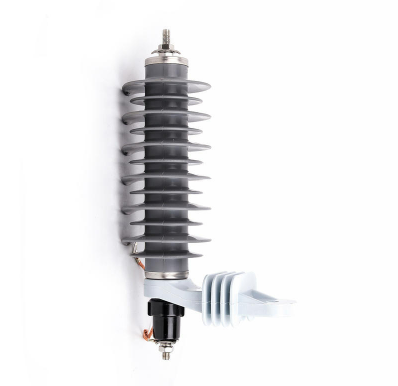

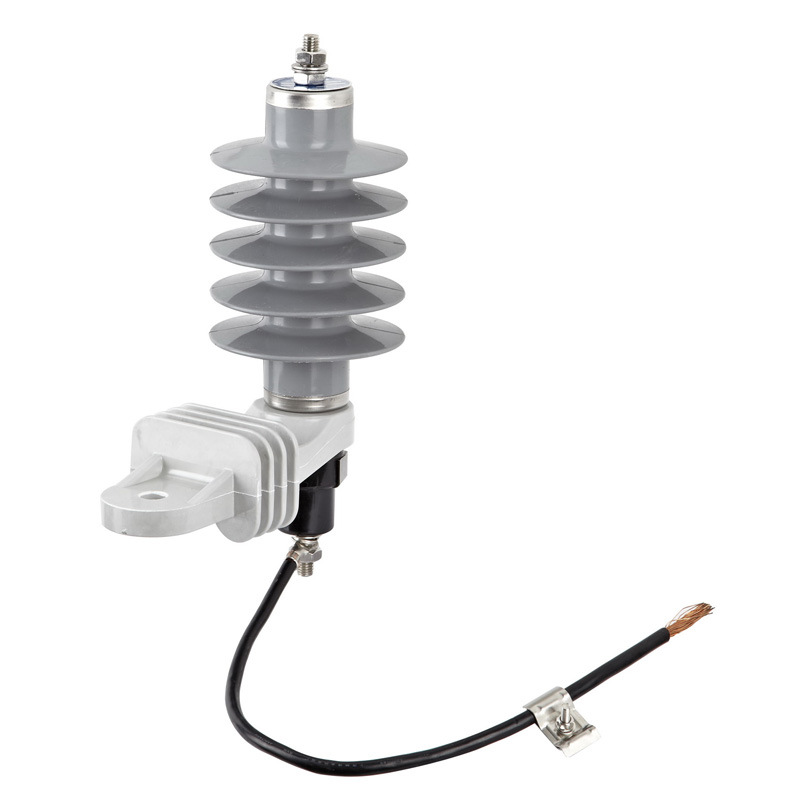

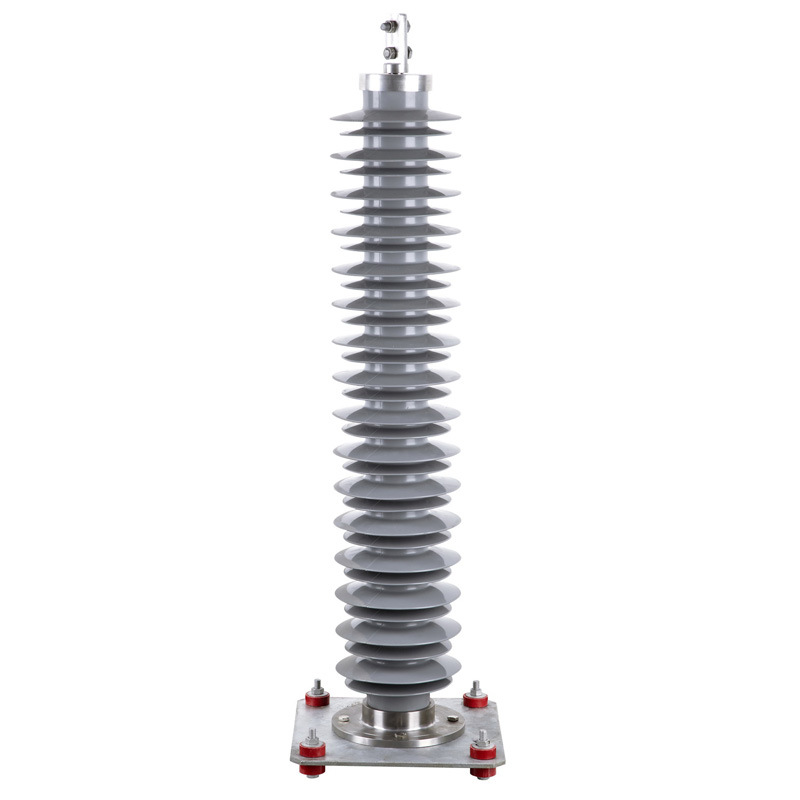

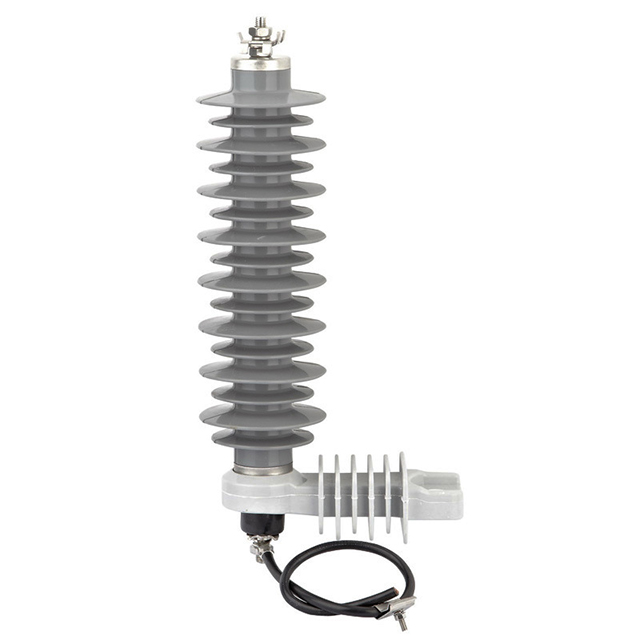

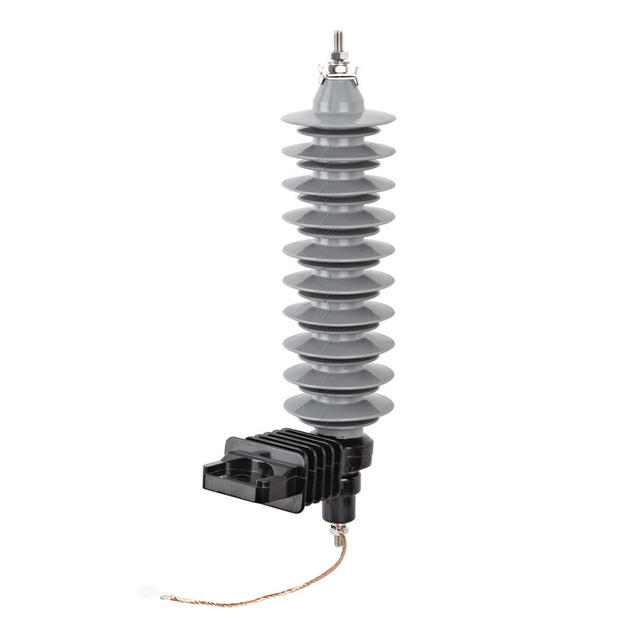

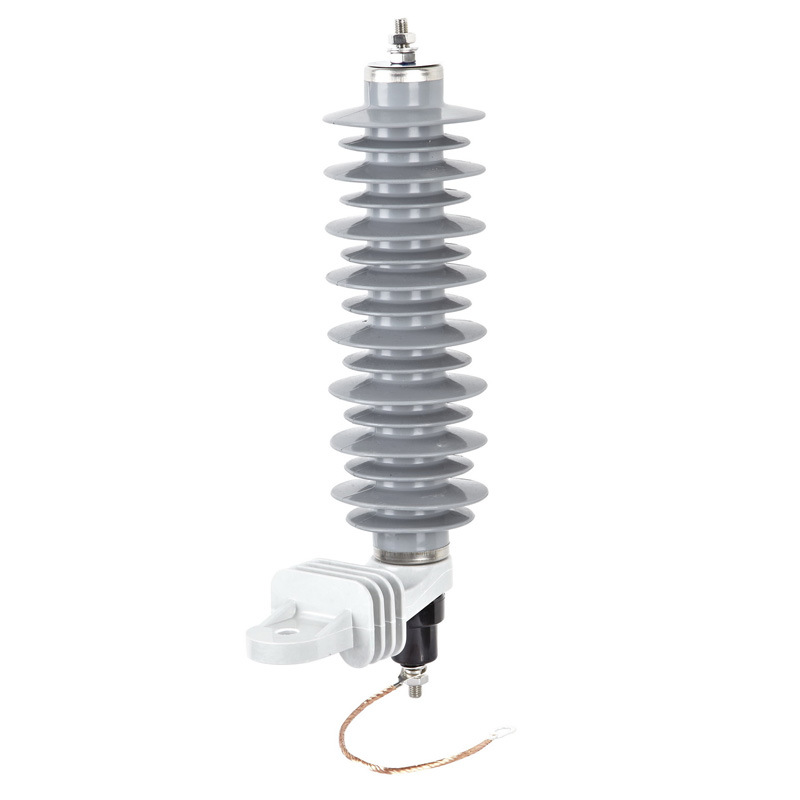

Serie Surge Arrester:
Valutazioni: 0,22 ~ 500KV (porcellana), 0,22 ~ 220KV (composito)
Applicazioni: progettate per proteggere i sistemi di trasmissione e distribuzione di potenza dalla sovratensione causata da fulmini o altre ondate elettriche.
Opzioni di alloggio: disponibili sia in polimero in silicone che ha composito gli arretrati di ossido di ossido di metallo e in porcellana addebitanti di assorbimento di ossido di metallo.
Protezione e affidabilità: la protezione e l'affidabilità degli arresti di sovratensioni sono stati significativamente migliorati a causa della sua solida costruzione e tecnologia avanzata.
Perché scegliere i nostri arretrati di aumento?
Protezione superiore: gli arresti di sovratensione di ossido di zinco sono noti per la loro protezione superiore contro la sovratensione, rendendoli una scelta affidabile per i sistemi ad alta tensione.
Durabilità a lungo termine: l'alloggiamento in porcellana garantisce una resistenza a lungo termine ai danni ambientali, anche in condizioni difficili.
Alta efficienza: nessuna progettazione del gap di scarico e caratteristiche non lineari forniscono un modo più efficiente e affidabile di gestire situazioni di sovratensione.
Condizione di lavoro
1. Temperatura dell'aria ambiente: -40 ℃ ~+40 ℃;
2. Altitudine ： <= 2000 m;
3. Frequenza: 48Hz ~ 62Hz;
4. Tensione di frequenza di alimentazione applicata tra i terminali dell'arresto di sovratensione non deve superare la tensione operativa continua dell'arreter di aumento;
5. L'intensità del terremoto è inferiore a 8 gradi;
6. Max. La velocità del vento è di 35 m/s.
Parametro tecnico principale
1. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gaps del sistema CA (serie 5KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Arrester di sorgenti di tipo polimerico per ossido di ossido di metallo (senza gap) per il sistema CA (serie 10KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema CA (Serie 20KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Alloggiamento in porcellana dell'ossido di metallo (senza gap) Arrester di aumento del tipo per il sistema CA (serie 5KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5. Arrester per il tipo di aumento del tipo di alloggiamento polimerico per ossido di metallo (Sistema AC (serie 10KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Arrester per il tipo di aumento del polimero di ossido di ossido di metallo (senza gap) per il sistema CA (serie 20KA)
Modello | Tensione nominale (KVR.MS) | Tensione operativa continua (KVR.MS） | Tensione residua dell'impulso alleggerite sotto corrente di scarico nominale (<= KVP) | Classe di scarico della linea | Distanza di Creemage (mm) | La corrente di impulso a onda quadra 2ms resiste a (a) | L'impulso di corrente 4/10 μhight resiste (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
