200 bobine/ora bobina automatica per elettronica

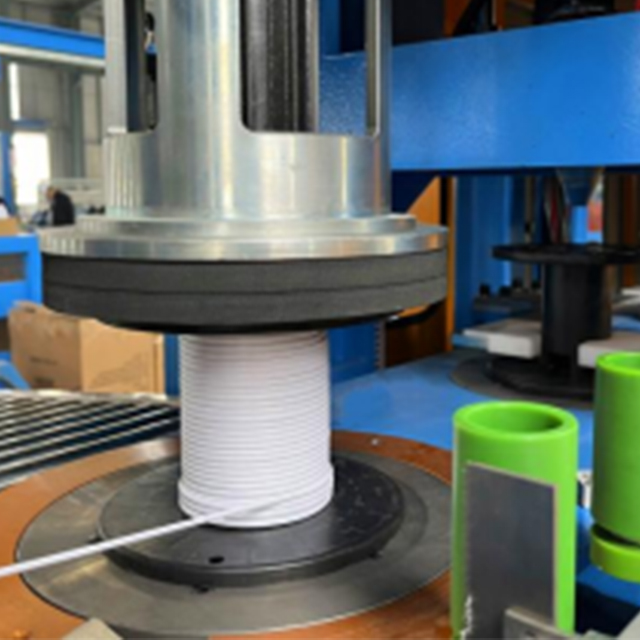

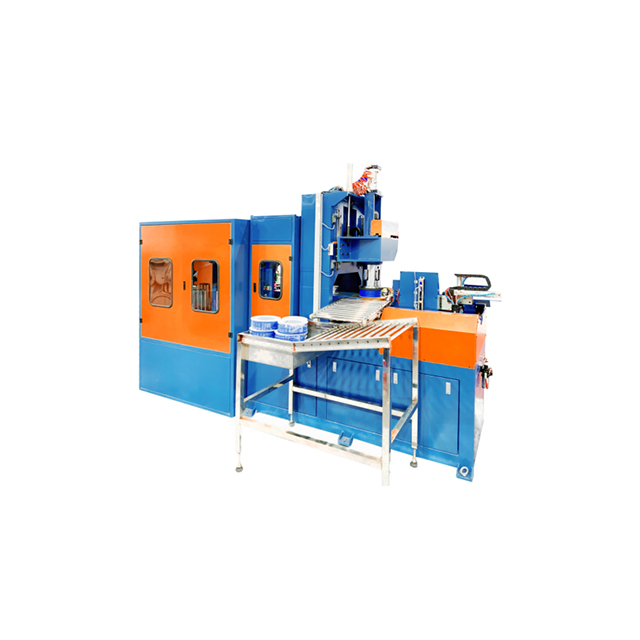

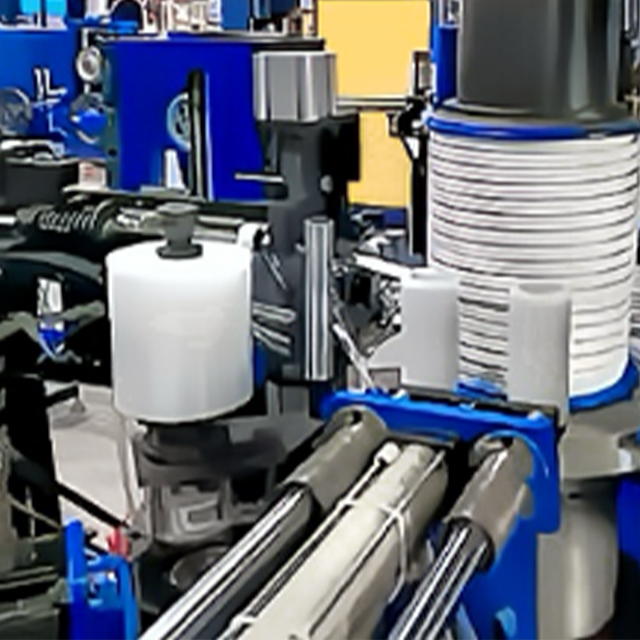

Sistema di avvolgimento automatico intelligente: avvolgitrice robotizzata intelligente

Panoramica del prodotto

Questo avanzato sistema di avvolgimento automatico elimina le incoerenze dell'avvolgimento manuale integrando robotica intelligente e monitoraggio della qualità in tempo reale. In grado di gestire bobine di peso compreso tra 0,5 kg e 5 kg con una precisione senza pari, questo sistema è progettato per impianti di produzione di componenti elettronici ad alto volume, linee di assemblaggio di cavi e impianti di lavorazione dei fili.

Sia che si producano fili di diametro sottile per la microelettronica (ad esempio, AWG 30, 0,25 mm) o cavi più pesanti per applicazioni di potenza (ad esempio, AWG 10, 2,6 mm), il suo sistema di controllo adattivo della tensione garantisce una formazione uniforme della bobina con tolleranze di avvolgimento entro ±0,5 mm.

Progettato per integrarsi perfettamente negli ecosistemi delle fabbriche intelligenti, questo sistema si collega con MES (Manufacturing Execution Systems) per la completa tracciabilità della produzione, tra cui:

• Monitoraggio dei lotti: per bobina, turno o ciclo di produzione

• Registrazione dati di qualità: tensione, velocità, lunghezza ed eventi di guasto

• Monitoraggio OEE in tempo reale: efficacia complessiva delle apparecchiature

• Diagnostica remota – avvisi di manutenzione predittiva

Ciò lo rende una risorsa indispensabile per i produttori di:

• Cablaggi (automobilistici, aerospaziali, industriali)

• Bobine per solenoidi e relè

• Avvolgimenti di precisione per dispositivi medici

• Cablaggio di sensori per IoT ed elettronica di consumo

---

Caratteristiche chiave

Altissima velocità

• Velocità di produzione: 200 bobine all'ora – un miglioramento del 30% rispetto ai metodi manuali convenzionali

• Funzionamento continuo: mantiene una produzione costante durante il funzionamento 24 ore su 24, 7 giorni su 7 grazie a:

• Robusta struttura meccanica (telaio in ghisa, montaggio antivibrante)

• Sistema di gestione termica (raffreddamento ad aria forzata di motori e azionamenti)

• Cambio automatico della bobina (opzionale – riduce i tempi di inattività tra i cicli)

Controllo intelligente della tensione

• Impiega doppi servomotori ad alta precisione abbinati a celle di carico che campionano i dati di tensione 1.000 volte al secondo

• Mantiene la tensione con una precisione del ±1% su diametri di filo da 0,05 mm a 2,5 mm

• Previene:

• Allungamento del filo (tensione eccessiva)

• Deformazione del filo (tensione insufficiente che porta a bobine allentate)

• Rottura del filo (picchi di tensione improvvisi)

Compatibilità multiformato

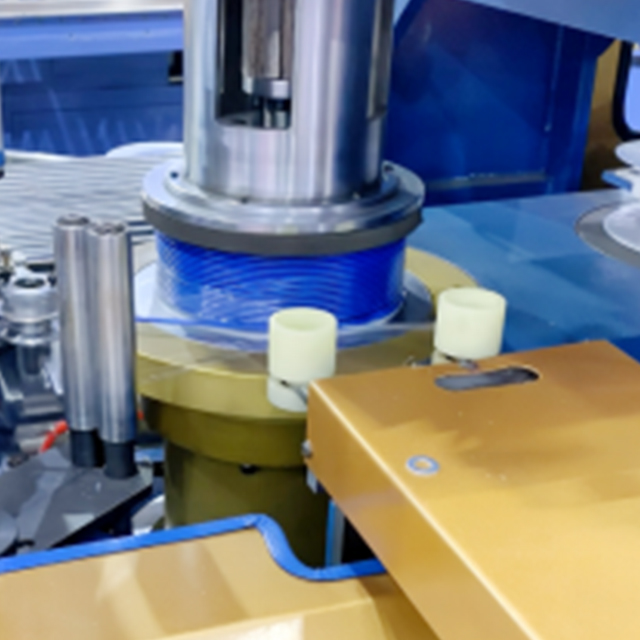

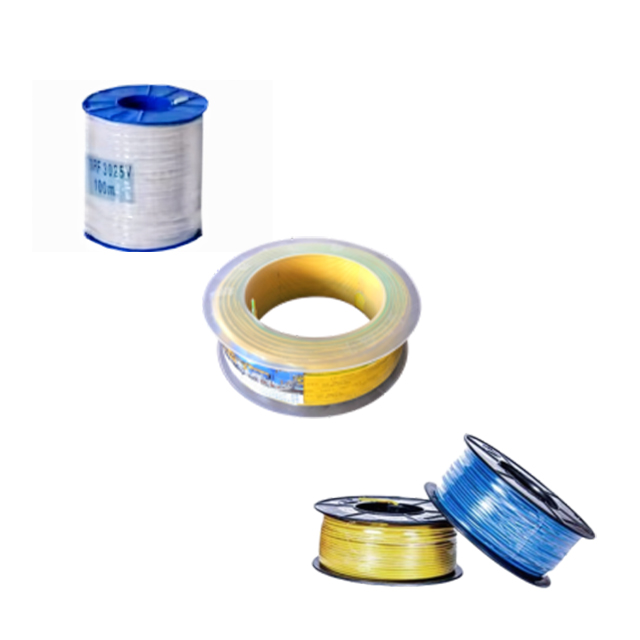

Supporta un'ampia gamma di specifiche della bobina:

Gli strumenti a cambio rapido consentono transizioni di formato in meno di 10 minuti, riducendo i tempi di inattività del cambio.

Interfaccia intuitiva

• Controller PLC touchscreen da 15 pollici con HMI (interfaccia uomo-macchina) intuitivo

• Memorizza fino a 100 ricette di produzione (dimensione della bobina, diametro del filo, schema di avvolgimento, profilo di tensione)

• Monitoraggio in tempo reale dei parametri chiave:

• Velocità di avvolgimento (m/min)

• Tensione (N o gf)

• Lunghezza bobina (m)

• Percentuale di riempimento della bobina

• Condizioni di guasto (rottura del filo, deviazione della tensione, inceppamento della bobina)

• Avvisi istantanei per condizioni insolite:

• Rilevamento della rottura del filo

• Deviazione della tensione oltre i limiti stabiliti

• Bobina piena (arresto automatico o richiesta di cambio bobina)

Caratteristiche tecniche aggiuntive

---

Specifiche tecniche

---

Confronto: sistema di avvolgimento automatico e avvolgimento manuale

---

Applicazioni

Elettronica di consumo

Fornisce un avvolgimento preciso per il cablaggio interno in:

• Smartphone (bobine di ricarica, cavi dell'antenna)

• Laptop e tablet (cavi del display, cablaggio della batteria)

• Dispositivi IoT (cavi dei sensori, cavi di alimentazione)

• Dispositivi indossabili (smartwatch, fitness tracker)

• Elettrodomestici (avvolgimenti del motore, cablaggio di controllo)

In queste applicazioni, il design compatto della bobina e la lunghezza costante del filo sono fondamentali per:

• Miniaturizzazione del prodotto (adattare più funzioni a spazi più piccoli)

• Affidabilità delle prestazioni (proprietà elettriche costanti)

• Automazione dell'assemblaggio (lunghezze precise dei cavi per l'inserimento robotizzato)

Industria automobilistica

Produce bobine di alta qualità per:

• Solenoidi automobilistici (controllo della trasmissione, iniezione di carburante)

• Sistemi di accensione (bobine di accensione, sensori albero motore)

• Cablaggi dei sensori (ABS, airbag, assistenza al parcheggio)

• Componenti per veicoli elettrici (EV) (gestione della batteria, controllo del motore)

• Sistemi di illuminazione (bobine driver LED, alimentatori)

Soddisfa i severi requisiti di durabilità della norma IATF 16949 (gestione della qualità nel settore automobilistico) e ISO 16750 (test ambientali per i sistemi elettrici).

Dispositivi medici

Produce bobine di precisione per apparecchiature mediche critiche per la vita, tra cui:

• Macchine per risonanza magnetica (bobine a gradiente, bobine RF)

• Pacemaker (elettrocateteri e bobine di rilevamento)

• Defibrillatori (bobine di carica ad alta tensione)

• Robot chirurgici (cablaggio encoder, bobine motore)

• Diagnostica per immagini (TAC, ecografia, bobine radiogene)

Nelle applicazioni mediche, l'uniformità della bobina influisce direttamente su:

• Precisione del dispositivo (integrità del segnale, riduzione del rumore)

• Sicurezza del paziente (funzionamento affidabile, nessun guasto intermittente)

• Conformità normativa (FDA, CE, ISO 13485)

Applicazioni aggiuntive

---

Domande frequenti (estese)

D: Può gestire i fili a più fili?

R: Sì. Il sistema è specificamente progettato per lavorare sia fili flessibili che cavi pieni con la stessa precisione. Le guide del filo regolabili e le impostazioni di tensione variabili si adattano a diversi conteggi di trefoli:

• 7 fili (filo flessibile standard)

• 19 fili (cavo ad alta flessibilità)

• 37 fili (filo ultraflessibile)

Il tutto senza compromettere la qualità della bobina, la consistenza della tensione o la precisione dell'avvolgimento.

D: Qual è la lunghezza minima del filo per bobina?

R: Il sistema può lavorare in modo affidabile fili corti fino a 500 mm, rendendolo adatto per:

• Prototipazione (brevi tirature per lo sviluppo di nuovi prodotti)

• Produzione in piccoli lotti (ordini personalizzati, esecuzioni pilota)

• Ambienti di ricerca e sviluppo (test di nuovi materiali di filo o progetti di bobine)

• Cavi assemblati personalizzati (lunghezze non standard)

Per lunghezze maggiori, il sistema può gestire fino a 5.000 metri per bobina, a seconda del calibro del filo e delle dimensioni della bobina.

D: La manutenzione è richiesta frequentemente?

R: Il design del sistema privilegia la bassa manutenzione con:

• Cuscinetti in ceramica autolubrificanti: senza ingrassatori, senza lubrificazione periodica

• Componenti di trasmissione sigillati: impediscono l'ingresso di polvere e detriti

• Architettura modulare: semplifica la sostituzione delle parti (non sono necessari strumenti speciali)

La manutenzione ordinaria è consigliata ogni 2.000 ore di funzionamento (circa 3-6 mesi di funzionamento continuo) e in genere consiste in:

• Sostituzioni dei filtri (filtri di aspirazione della ventola di raffreddamento)

• Controlli della calibrazione della tensione (utilizzando i pesi di prova forniti)

• Ispezione della guidafilo (controllo usura, sostituzione se necessaria)

D: Si integra con le linee di produzione esistenti?

R: Sì. Il sistema offre compatibilità plug-and-play con:

• Supporti svolgifilo (controllo attivo o passivo della tensione)

• Macchine tagliafili e spelafili (per l'alimentazione di fili pretagliati)

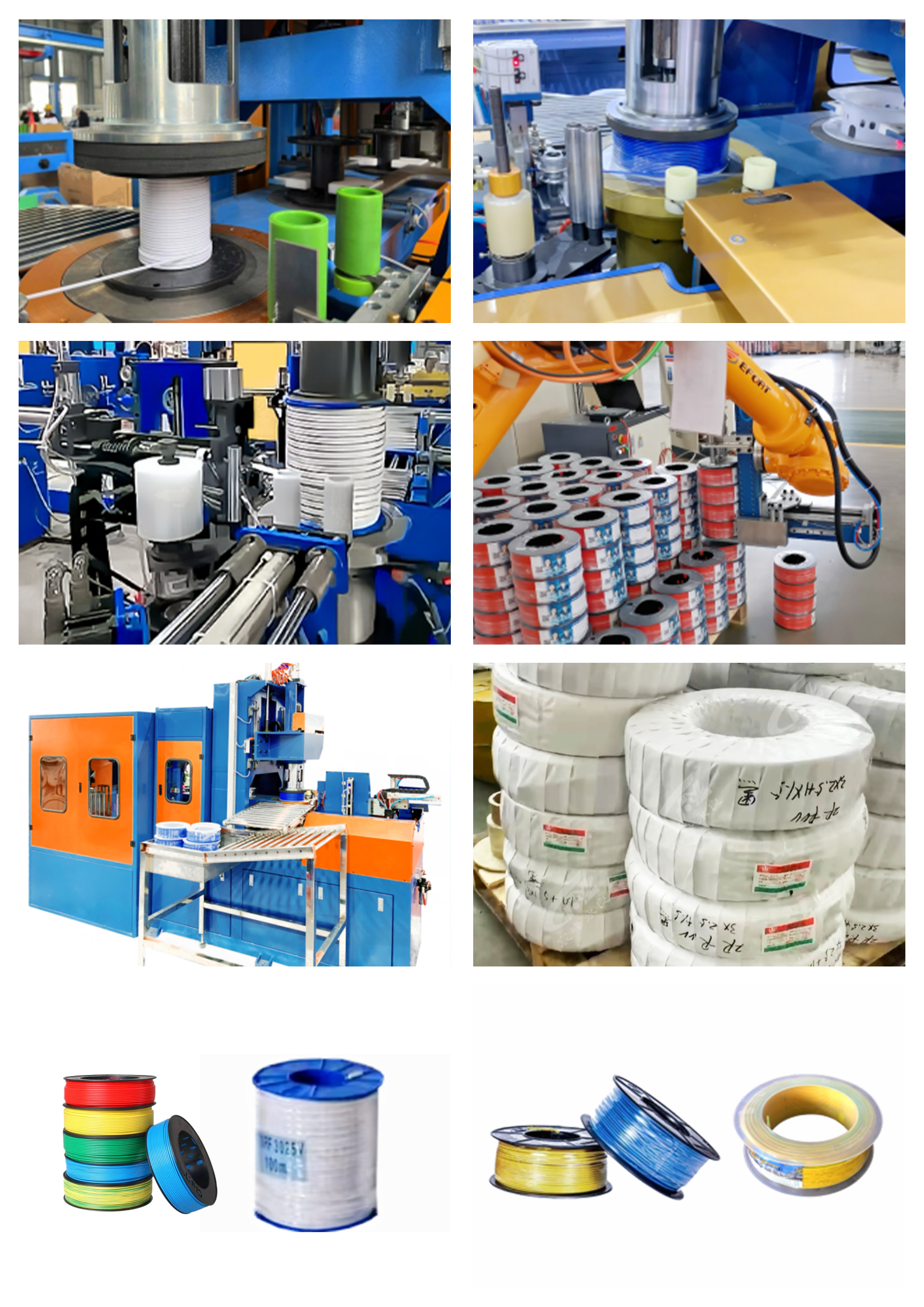

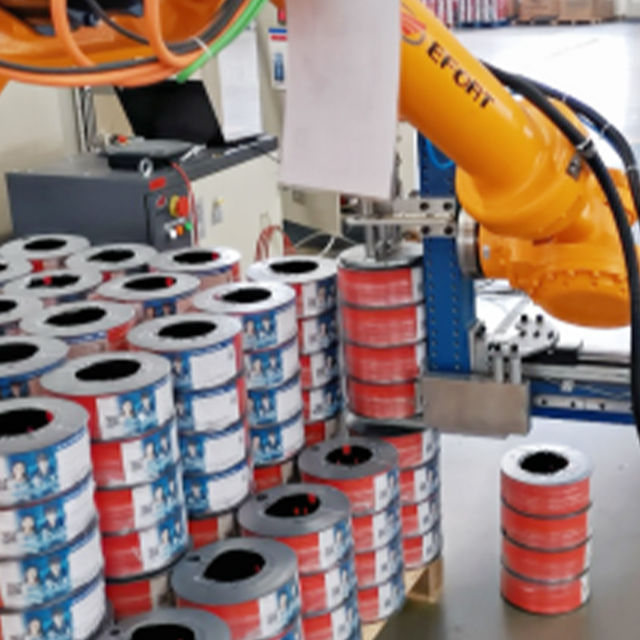

• Sistemi di trasporto (per la movimentazione automatizzata delle bobine)

• Sistemi MES e ERP (via Ethernet/IP, Modbus TCP o Profinet)

D: Qual è il tipico ritorno sull'investimento (ROI)?

R: In base ai volumi di produzione tipici:

• Risparmio di manodopera: riduzione del 50–75% della manodopera di avvolgimento

• Miglioramento della qualità: riduzione del tasso di rifiuto (dal 2–5% fino a <0,5%)

• Maggiore produttività: 30% in più di bobine all'ora

• Periodo ROI tipico: 6-12 mesi

---

Conformità e Certificazioni

---

Imbarcazione e spedizione

Metodi di spedizione:

• Trasporto marittimo – standard (il container da 20' può contenere 4-6 unità)

• Trasporto aereo – disponibile per ordini urgenti

• Trasporto terrestre – consegna regionale

La documentazione includeva:

• Lista imballaggio

• Fattura commerciale

• Manuale di installazione

• Schemi elettrici

• Rapporto di prova (accettazione in fabbrica)

---

Informazioni sull'ordinazione

Opzioni:

• Cambio bobina automatico (riduce i tempi di inattività)

• Modulo di comunicazione Ethernet/IP o Profinet

• Modem diagnostico remoto (per manutenzione predittiva)

• Adattatori per bobine personalizzate (per modelli di bobine non standard)
