1000 giri / mins di schermatura del nastro in rame di precisione per cavi

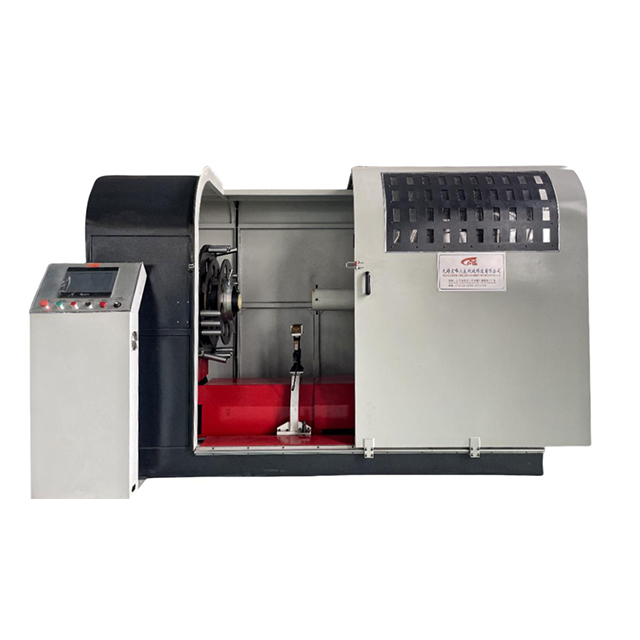

Macchina per schermatura del nastro di rame di precisione da 1000 giri/min

Panoramica del prodotto

La macchina per schermatura a nastro in rame di precisione da 1000 giri/min emerge come una soluzione trasformativa per i produttori di cavi che danno priorità alla protezione EMI ad alta frequenza nei loro prodotti. Questa apparecchiatura all'avanguardia automatizza l'applicazione del nastro di rame (disponibile in spessori da 0,05 mm a 0,12 mm) sulle superfici dei cavi con precisione a livello di micron, ottenendo una precisione di sovrapposizione di ± 0,1 mm sull'intera lunghezza del cavo.

A differenza dei metodi di schermatura manuale che soffrono di una copertura incoerente, questa macchina garantisce una continuità della schermatura al 100%, un requisito fondamentale per mantenere l'integrità del segnale nei cavi di trasmissione ad alta velocità di trasmissione dati, tra cui:

• Cavi Ethernet (Cat6a, Cat7, Cat8)

• Cavi coassiali (RF, satellitari, broadcast)

• Cavi USB e HDMI

• Cavi bus di campo industriali (Profibus, DeviceNet, CAN bus)

• Cavi per imaging medicale (MRI, CT, ultrasuoni)

La sua costruzione robusta e i sistemi di controllo avanzati lo rendono adatto sia a:

• Produzione di cavi speciali in piccoli lotti (prototipazione, progetti personalizzati)

• Operazioni di produzione di massa su larga scala (produzione continua, ad alto volume)

Caratteristiche chiave

Operazione ad alta velocità

• Funziona a una velocità massima di 1000 giri/min con stabilità della velocità pari a ±1% mantenuta da un sistema di servoazionamento di precisione

• Aumenta la produttività del 40% rispetto alle tradizionali macchine per schermatura

• Riduce i costi di manodopera fino al 60% attraverso l'automazione

• Consente il funzionamento continuo 24 ore su 24, 7 giorni su 7, con un intervento minimo dell'operatore

Controllo di sovrapposizione regolabile

• Incorpora un meccanismo di regolazione digitale della sovrapposizione che mantiene una sovrapposizione del 5–15% (selezionabile dall'utente con incrementi dell'1%)

• Ottimizza l'efficacia della schermatura, essenziale per soddisfare gli standard di conformità EMI/RFI quali:

• CISPR 22 (Apparecchiature informatiche)

• FCC Parte 15 (Radiatori involontari)

• IEC 61000-6 (Compatibilità elettromagnetica)

• MIL-STD-461 (equipaggiamento militare)

Flessibilità dei materiali

• Accoglie nastri di rame fino a 40 mm di larghezza

• Supporta materiali di schermatura alternativi:

• Nastro in alluminio

• Nastro in rame stagnato

• Nastri compositi in alluminio rivestito in rame

• Nastro in rame argentato (per applicazioni ad alta frequenza)

• Bobine di materiale a cambio rapido che riducono i tempi di installazione a meno di 15 minuti

Componenti non magnetici

• Utilizza rulli in lega non ferrosa e meccanismi di guida in acciaio inossidabile per eliminare le interferenze magnetiche

• Ideale per schermare cavi sensibili come:

• Elettrocateteri per MRI (risonanza magnetica)

• Cavi per strumentazione aerospaziale

• Linee di trasmissione dati ad alta frequenza

• Interconnessioni di calcolo quantistico

• Cavi sensibili per sensori medicali

Caratteristiche tecniche aggiuntive

Specifiche tecniche

Confronto: macchina per schermatura di precisione e schermatura manuale

Applicazioni

Telecomunicazioni

Fornisce una schermatura EMI critica per:

• Cavi in ​​fibra ottica (varianti armati e schermati)

• Cavi di alimentazione della stazione base 5G

• Cavi backbone data center (Cat6a, Cat7, Cat8, fibra)

• Linee di trasmissione coassiali (RF, satellite, broadcast)

• Cavi di interconnessione per torri telecom

Queste applicazioni garantiscono l'integrità del segnale nelle reti a larghezza di banda elevata dove anche le interferenze minori possono causare:

• Perdita e ritrasmissione dei dati

• Degradazione del tasso di errore bit (BER).

• Latenza e jitter della rete

• Mancanze di conformità (FCC, CISPR, CE)

Attrezzature mediche

Scherma i cavi di precisione nei dispositivi medici, tra cui:

• Fili del catetere (diagnostici e interventistici)

• Cavi per monitoraggio paziente (ECG, EEG, SpO2)

• Cavi per diagnostica per immagini (MRI, TC, raggi X, ultrasuoni)

• Sistemi di navigazione chirurgica

• Cavi di programmazione per dispositivi impiantabili

Impedisce alle interferenze elettromagnetiche di influenzare le misurazioni sensibili e garantisce la sicurezza del paziente negli ambienti di terapia intensiva.

Aerospaziale

Produce cavi schermati leggeri e ad alte prestazioni per:

• Sistemi avionici (controlli di volo, navigazione, comunicazione)

• Reti di intrattenimento a bordo (IFE)

• Sistemi di controllo dell'aeromobile (fly-by-wire, attuazione)

• Sistemi radar e di guerra elettronica

• Collegamenti di comunicazione satellitare

Nelle applicazioni aerospaziali, la riduzione del peso e l'affidabilità sono fondamentali: questa macchina produce schermature leggere che soddisfano gli standard MIL-SPEC e RTCA/DO-160.

Applicazioni aggiuntive

Domande frequenti (estese)

D: Può gestire i nastri di rame sottili senza strappare?

R: Sì. La macchina è dotata di:

• Rulli in silicone antistatico che forniscono una trazione delicata e antiscivolo

• Guide in ceramica lavorate con precisione con superfici lucide per prevenire l'abrasione

• Sistema di tensione servocontrollato che mantiene una tensione costante anche a 1000 giri/min

• Profili di accelerazione/decelerazione graduali per evitare sollecitazioni improvvise su materiali sottili

Queste caratteristiche prevengono strappi, grinze o stiramenti anche durante la lavorazione di nastri di rame ultrasottili da 0,05 mm ad alte velocità.

D: Qual è il diametro del cavo massimo che può proteggere?

R: La macchina accetta cavi con diametro esterno (OD) da 0,5 mm a 100 mm, rendendola adatta per:

• Cavi medicali di piccolo diametro (fino a 0,5 mm di diametro esterno)

• Cavi di comunicazione standard (5 mm – 15 mm DE)

• Cavi di alimentazione di grande diametro (fino a 100 mm OD) utilizzati in applicazioni industriali

Su richiesta sono disponibili configurazioni personalizzate per cavi con diametro esterno > 100 mm.

D: Si integra con le linee di produzione esistenti?

R: Sì. La macchina offre compatibilità plug-and-play con la maggior parte delle macchine per estrusione, cordatura e guaina tramite interfacce standard del settore:

• PROFINET (Siemens, Beckhoff, ecc.)

• Ethernet/IP (Rockwell, Allen‑Bradley)

• Modbus TCP (standard aperto)

• I/O digitale (24 V CC, contatti relè)

Può essere integrato come:

• Unità indipendente (alimentazione/uscita manuale)

• Unità in linea (sincronizzata con l'apparecchiatura a monte/a valle)

• Linea di produzione di cavi completamente automatizzata (con movimentazione robotizzata delle bobine)

D: Qual è il tipico ritorno sull'investimento (ROI)?

R: In base ai volumi di produzione tipici:

• Risparmio di manodopera: 2-3 operatori sostituiti → $ 60.000 – $ 90.000/anno

• Risparmio di materiale: riduzione degli sprechi (miglioramento del 5–8%) → $ 20.000 – $ 40.000/anno

• Aumento della produttività: 40% più veloce → entrate aggiuntive

• Periodo ROI tipico: 6-12 mesi

D: Quale manutenzione è necessaria?

R: I requisiti di manutenzione sono minimi:

• Giornaliera: ispezione visiva, pulizia dei rulli

• Settimanalmente: controllare la calibrazione della tensione, verificare l'accuratezza della sovrapposizione

• Ogni mese: lubrificare i cuscinetti, ispezionare le guide in ceramica

• Annualmente: servizio completo da parte di un tecnico di fabbrica

D: Può schermare cavi con sezione non tonda?

R: La macchina è ottimizzata per cavi tondi. Per cavi piatti, a nastro o irregolari, consultare il nostro team di tecnici per le opzioni di personalizzazione.

Conformità e Certificazioni

Imbarcazione e spedizione

Metodi di spedizione:

• Trasporto marittimo – standard (container da 20' o 40')

• Trasporto aereo – disponibile per ordini urgenti

• Trasporto terrestre – consegna regionale

La documentazione includeva:

• Lista imballaggio

• Fattura commerciale

• Manuale di installazione

• Schemi elettrici

• Rapporto di prova (accettazione in fabbrica)

Informazioni sull'ordinazione

Opzioni:

• Unità di giunzione automatica del nastro

• Telecamera per il monitoraggio della sovrapposizione in tempo reale

• Software per la registrazione dei dati di produzione

• Modem per la diagnostica remota
