Caratteristiche chiave
Conformità : pienamente conforme a AS/NZS 3560.1 e testato per soddisfare IEC 60502-1 per affidabilità internazionale.
Resistenza alle intemperie : isolamento XLPE stabilizzato da UV resiste a temperature estreme (da -40 ° C a +90 ° C) e esposizione al sole prolungata.
Resistenza meccanica : i conduttori in lega di alluminio (AAAC) forniscono un'elevata resistenza alla trazione, resistendo al danno e danni fisici.
Sicurezza : il filo di messaggero neutro integrato garantisce la conformità a terra e riduce la complessità dell'installazione.
Protezione da corrosione : il rivestimento antiossidazione sui conduttori impedisce il degrado nelle aree costiere o ad alta umidità.
Applicazioni
Distribuzione dell'energia aerea nelle zone rurali, suburbane e industriali.
Progetti di energia rinnovabile (fattorie solari, turbine eoliche).
Alimentazione temporanea per i cantieri.
Parametro | Sp ecification |
---|---|
Standard | AS/NZS 3560.1, IEC 60502-1 |
Tensione nominale | 0.6/1KV |
Materiale del conduttore | Lega di alluminio (AAAC) / alluminio (AAC) |
Materiale isolante | Polietilene reticolato resistente ai raggi UV (XLPE) |
Materiale della giacca | HDPE nero (polietilene ad alta densità) |
Configurazione principale | 3/4/5 core + filo di messaggero neutro integrato (opzionale) |
Intervallo di temperatura | -40 ° C a +90 ° C. |
Raggio di flessione minimo | 10 × diametro del cavo |
Resistenza alla trazione | ≥120 MPa (AAAC) / ≥60 MPa (AAC) |
Performance del fuoco | Flame-Retardant (IEC 60332-1) |
Dimensioni disponibili
Modello | Dimensione del conduttore (mm²) | Spessore isolante (mm) | Diametro complessivo (mm) | ca. Peso (kg/km) |
---|---|---|---|---|
ABC-3 × 16+NM16 | 16 | 1.4 | 22.5 | 320 |
ABC-4 × 25+NM25 | 25 | 1.6 | 28.0 | 480 |
ABC-5 × 50+NM50 | 50 | 2.0 | 35.5 | 820 |
Cavo a raggruppamento aereo 0,6 / 1 kV ( ABC ) ( Australia / Nuova Zelanda S Tandard)
Area nominale | Numero/dia. | Spessore dell'isolamento |
mm² | mm | mm |
2/4*16 | 7/1.72 | 1.3 |
2/3/4*25 | 7/2.20 | 1.3 |
2/3/4*35 | 7/2.58 | 1.3 |
2/3/4*50 | 7/3.00 | 1.5 |
4*70 | 19/2.1 | 4.5 |
1/4*95 | 19/2.58 | 1.7 |
4*120 | 19/2.9 | 1.7 |
Qualità certificata : testata indipendentemente da SGS e Intertek per la conformità AS/NZS 3560.1.
Vita a lunga durata : oltre 30 anni di funzionamento affidabile nelle regioni costiere, desertiche e alpine.
Facile installazione : i fasci pre-assemblati riducono il tempo di travaglio del 40% rispetto al cablaggio tradizionale.
Sostenibilità : materiali riciclabili si allineano con le iniziative di energia pulita dell'Australia.
Caratteristiche chiave
Conformità : pienamente conforme a AS/NZS 3560.1 e testato per soddisfare IEC 60502-1 per affidabilità internazionale.
Resistenza alle intemperie : isolamento XLPE stabilizzato da UV resiste a temperature estreme (da -40 ° C a +90 ° C) e esposizione al sole prolungata.
Resistenza meccanica : i conduttori in lega di alluminio (AAAC) forniscono un'elevata resistenza alla trazione, resistendo al danno e danni fisici.
Sicurezza : il filo di messaggero neutro integrato garantisce la conformità a terra e riduce la complessità dell'installazione.
Protezione da corrosione : il rivestimento antiossidazione sui conduttori impedisce il degrado nelle aree costiere o ad alta umidità.
Applicazioni
Distribuzione dell'energia aerea nelle zone rurali, suburbane e industriali.
Progetti di energia rinnovabile (fattorie solari, turbine eoliche).
Alimentazione temporanea per i cantieri.
Parametro | Sp ecification |
---|---|
Standard | AS/NZS 3560.1, IEC 60502-1 |
Tensione nominale | 0.6/1KV |
Materiale del conduttore | Lega di alluminio (AAAC) / alluminio (AAC) |
Materiale isolante | Polietilene reticolato resistente ai raggi UV (XLPE) |
Materiale della giacca | HDPE nero (polietilene ad alta densità) |
Configurazione principale | 3/4/5 core + filo di messaggero neutro integrato (opzionale) |
Intervallo di temperatura | -40 ° C a +90 ° C. |
Raggio di flessione minimo | 10 × diametro del cavo |
Resistenza alla trazione | ≥120 MPa (AAAC) / ≥60 MPa (AAC) |
Performance del fuoco | Flame-Retardant (IEC 60332-1) |
Dimensioni disponibili
Modello | Dimensione del conduttore (mm²) | Spessore isolante (mm) | Diametro complessivo (mm) | ca. Peso (kg/km) |
---|---|---|---|---|
ABC-3 × 16+NM16 | 16 | 1.4 | 22.5 | 320 |
ABC-4 × 25+NM25 | 25 | 1.6 | 28.0 | 480 |
ABC-5 × 50+NM50 | 50 | 2.0 | 35.5 | 820 |
Cavo a raggruppamento aereo 0,6 / 1 kV ( ABC ) ( Australia / Nuova Zelanda S Tandard)
Area nominale | Numero/dia. | Spessore dell'isolamento |
mm² | mm | mm |
2/4*16 | 7/1.72 | 1.3 |
2/3/4*25 | 7/2.20 | 1.3 |
2/3/4*35 | 7/2.58 | 1.3 |
2/3/4*50 | 7/3.00 | 1.5 |
4*70 | 19/2.1 | 4.5 |
1/4*95 | 19/2.58 | 1.7 |
4*120 | 19/2.9 | 1.7 |
Qualità certificata : testata indipendentemente da SGS e Intertek per la conformità AS/NZS 3560.1.
Vita a lunga durata : oltre 30 anni di funzionamento affidabile nelle regioni costiere, desertiche e alpine.
Facile installazione : i fasci pre-assemblati riducono il tempo di travaglio del 40% rispetto al cablaggio tradizionale.
Sostenibilità : materiali riciclabili si allineano con le iniziative di energia pulita dell'Australia.
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Part5-section D, AMKA (SFS 2200).
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messaggero neutro: conduttori di alluminio.
Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.
Sezione trasversale | Diametro del conduttore | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²) | Diametro del fascio Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linee LV-ABC con messaggero neutro isolato
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)
Costruzione: conduttori di alluminio con isolamento XLPE.
Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diameten centrale | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | max. | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.
Dimensioni di conduttori di messaggeri neutri
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²) | Diametro del fascio Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Part5-section D, AMKA (SFS 2200).
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messaggero neutro: conduttori di alluminio.
Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.
Sezione trasversale | Diametro del conduttore | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²) | Diametro del fascio Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linee LV-ABC con messaggero neutro isolato
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)
Costruzione: conduttori di alluminio con isolamento XLPE.
Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diameten centrale | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | max. | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.
Dimensioni di conduttori di messaggeri neutri
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²) | Diametro del fascio Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).
Codice: ABC 11KV.
Standard: Sans 1713.
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messenger neutro : un conduttore in acciaio zincato bordato con isolamento XLPE.
Applicazione: i conduttori in bundle aerei devono essere adatti per il continuo
Operazione all'aperto nelle aree tropicali ad altitudini fino a 2200 m sopra il mare
Livello, umidità fino al 90%, temperatura ambiente media di+30 ℃ con
un minimo di - 1 ℃ e un massimo di +4 ℃ alla luce solare diretta, pesante
condizioni saline lungo la costa e livelli isoceraunici fino a 180
Giorni di temporale all'anno.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Caratteristiche del conduttore di fase
1 | Dimensione del conduttore | mm² | 70 | 95 | 185 |
2 | Diametro sul conduttore. Nominale | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Spessore di dielettrico.nominale | mm | 3.4 | 3.4 | 3.4 |
Minimo in un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diametro sull'isolamento . nominale | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diametro sullo schermo del nucleo semiconduttore . nominale | mm | 18.1-19 | 23.3 | 27.9 |
6 | Spessore del nastro di rame. | mm | 0.15 | 1.15 | 2.15 |
7 | Spessore della guaina. Nominale | mm | 1.8 | 1.8 | 1.8 |
Minimo in un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Dimensione della catenaria | mm² | 50 | 50 | 70 |
9 | Diametro complessivo del bundle.nominale | mm | 55.7 | 67.8 | 79.2 |
10 | Messa nominale | kg/m | 2.64 | 3.25 | 4.65 |
Supportare le caratteristiche catenarie
1 | Dimensione della catenaria | mm² | 50 | 70 |
2 | Numero di fili | 7 | 7 | |
3 | Dimensione del filo (diametro) | mm | 3.0 | 3.6 |
4 | Resistenza alla trazione minima di ogni filo | kn | 9.26 | 13.13 |
5 | Allungamento a pausa. minimo | % | 3.5 | 4.0 |
6 | Spessore della copertura protettiva | |||
Nominale | mm | 1.2 | 1.2 | |
Minimo in un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag E1.250S | 21kv/5min | 21kv/5min |
Codice: ABC 11KV.
Standard: Sans 1713.

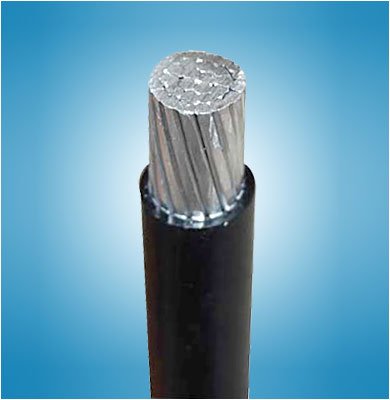

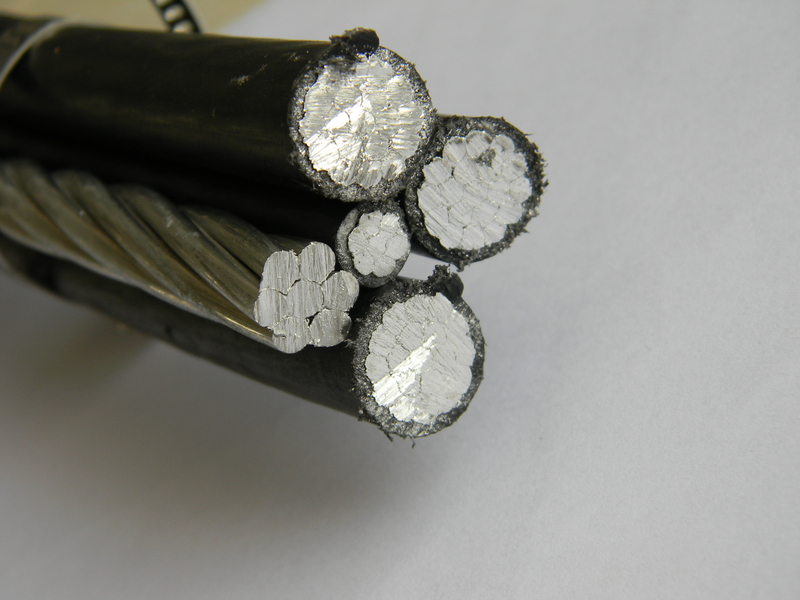

Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messenger neutro : un conduttore in acciaio zincato bordato con isolamento XLPE.
Applicazione: i conduttori in bundle aerei devono essere adatti per il continuo
Operazione all'aperto nelle aree tropicali ad altitudini fino a 2200 m sopra il mare
Livello, umidità fino al 90%, temperatura ambiente media di+30 ℃ con
un minimo di - 1 ℃ e un massimo di +4 ℃ alla luce solare diretta, pesante
condizioni saline lungo la costa e livelli isoceraunici fino a 180
Giorni di temporale all'anno.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Caratteristiche del conduttore di fase
1 | Dimensione del conduttore | mm² | 70 | 95 | 185 |
2 | Diametro sul conduttore. Nominale | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Spessore di dielettrico.nominale | mm | 3.4 | 3.4 | 3.4 |
Minimo in un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diametro sull'isolamento . nominale | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diametro sullo schermo del nucleo semiconduttore . nominale | mm | 18.1-19 | 23.3 | 27.9 |
6 | Spessore del nastro di rame. | mm | 0.15 | 1.15 | 2.15 |
7 | Spessore della guaina. Nominale | mm | 1.8 | 1.8 | 1.8 |
Minimo in un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Dimensione della catenaria | mm² | 50 | 50 | 70 |
9 | Diametro complessivo del bundle.nominale | mm | 55.7 | 67.8 | 79.2 |
10 | Messa nominale | kg/m | 2.64 | 3.25 | 4.65 |
Supportare le caratteristiche catenarie
1 | Dimensione della catenaria | mm² | 50 | 70 |
2 | Numero di fili | 7 | 7 | |
3 | Dimensione del filo (diametro) | mm | 3.0 | 3.6 |
4 | Resistenza alla trazione minima di ogni filo | kn | 9.26 | 13.13 |
5 | Allungamento a pausa. minimo | % | 3.5 | 4.0 |
6 | Spessore della copertura protettiva | |||
Nominale | mm | 1.2 | 1.2 | |
Minimo in un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag E1.250S | 21kv/5min | 21kv/5min |
