Stato di disponibilità: | |
---|---|
Quantità: | |

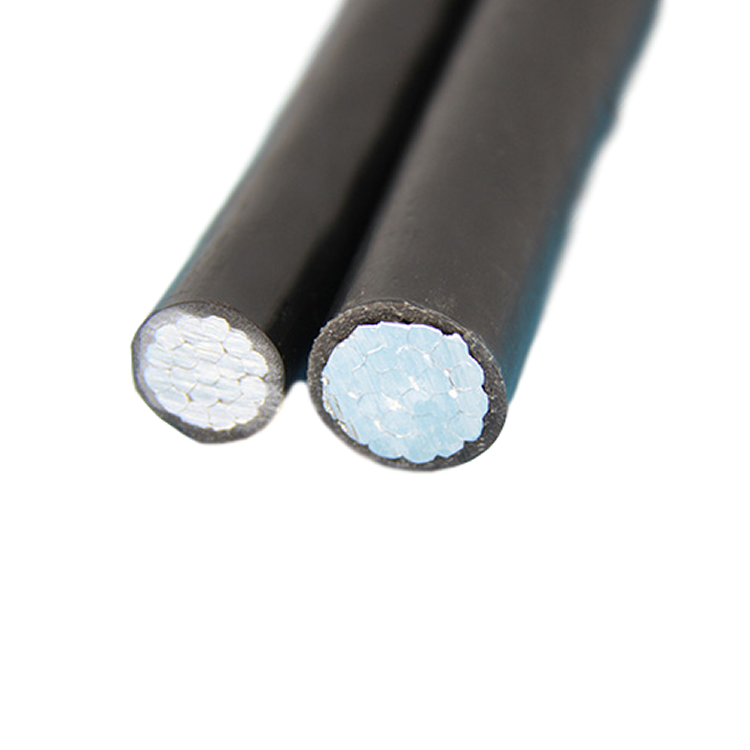

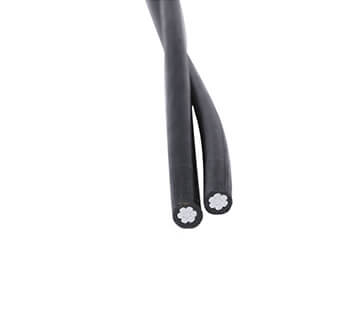

Il cavo in bundle aereo (ABC) conforme agli standard IEC e British è una soluzione di distribuzione dell'energia aerea rivoluzionaria progettata per la trasmissione di elettricità sicura ed efficiente in aree densamente popolate. Questo sistema di cavi è costituito da più conduttori isolati legati insieme a un durevole legame esterno, creando un gruppo compatto e resistente alle intemperie che riduce al minimo il rischio di contatto accidentale e cortocircuiti. I conduttori sono in genere realizzati in alluminio o rame di alta purezza, a seconda dei requisiti specifici dell'applicazione e sono isolati con polietilene reticolato (XLPE) o polietilene (PE) per proprietà elettriche e meccaniche superiori.
Incontrando sia IEC 60228 (Conduttori) che British Standard BS 7870 (cavi in bundle aerei), questa soluzione garantisce la compatibilità con le reti elettriche globali aderendo a severi criteri di sicurezza e prestazioni. Il design in bundle riduce la necessità di un ulteriore isolamento tra le fasi, consentendo una più stretta spaziatura del conduttore e installazioni efficienti in termini di spazio, in particolare in contesti urbani in cui le linee aeree devono coesistere con edifici, alberi e altre infrastrutture.
Sicurezza avanzata : i conduttori completamente isolati eliminano il rischio di contatto diretto con fili vivi, riducendo la probabilità di incidenti elettrici per pedoni, lavoratori e fauna selvatica. Il raggruppamento minimizza anche i guasti da fasi a fase causati da fattori esterni come rami ad albero o detriti.
Ottimizzazione dello spazio : la struttura in bundle compatta consente requisiti di diritto di passaggio più stretti, rendendola ideale per le aree urbane con spazio limitato. Può essere installato a altezze più basse rispetto ai tradizionali sistemi con conduttori aperti, migliorando la compatibilità estetica con i paesaggi urbani.
Elevata resistenza meccanica : il materiale di legame è progettato per resistere a forti venti, neve pesanti e carichi di ghiaccio, garantendo l'integrità strutturale in condizioni meteorologiche estreme. I conduttori isolati resistono all'abrasione e alla corrosione chimica, estendendo la durata del cavo.
Conformità agli standard : certificato per gli standard IEC e britannici, il sistema ABC garantisce l'interoperabilità con l'infrastruttura esistente e soddisfa test rigorosi per conducibilità elettrica, resistenza all'isolamento e ritardo della fiamma.
Bassa manutenzione : il design completamente chiuso riduce la necessità di frequenti ispezioni e riparazioni, poiché l'isolamento protegge i conduttori dai danni ambientali. Ciò si traduce in costi di ciclo di vita più bassi rispetto alle linee generali tradizionali.
Aree residenziali : distribuisce in sicurezza il potere nei quartieri, riducendo al minimo il rischio di incidenti dalla caduta di filiali o di contatto con gli edifici.
Zone industriali : fornisce energia affidabile per fabbriche e macchinari pesanti, anche in ambienti con alti livelli di polvere, umidità o vapori chimici.
Regioni costiere : l'isolamento e i materiali di legame resistenti alla corrosione lo rendono adatto a aree con elevato contenuto di sale nell'aria, impedendo il degrado del conduttore.
Aree montuose/controllate dal terreno : il design in bundle riduce l'impatto di forti venti e terreni irregolari, garantendo una trasmissione di energia stabile in paesaggi accidentati.
Sistemi ferroviari e di transito : alimenta le linee aeree per treni e tram, offrendo una soluzione sicura ed efficiente in termini di spazio per i corridoi di transito.
D: Il sistema ABC può essere utilizzato per applicazioni sia a bassa che ad alta tensione?
A: Sì, è disponibile in classi di tensione che vanno da 1kV a 36KV, adatte alle reti di distribuzione in varie impostazioni.
D: In che modo il raggruppamento influisce sulle prestazioni termiche del cavo?
A: Il design include considerazioni sulla gestione termica e i materiali di isolamento hanno un'elevata resistenza al calore per garantire un funzionamento sicuro entro i limiti di corrente nominale.
D: Il materiale di legame è resistente ai raggi UV?
A: Sì, il legame è realizzato con polimeri stabilizzati con UV che impediscono la degradazione dall'esposizione prolungata della luce solare, garantendo l'integrità strutturale a lungo termine.
D: Il sistema ABC richiede un'apparecchiatura di installazione speciale?
A: È possibile utilizzare strumenti di installazione della linea aerea standard, sebbene si consiglia la formazione sulle tecniche di bundling per garantire una corretta spaziatura e tensionamento del conduttore.
Specifica | del componente |
---|---|
Conduttori di fase | Core in lega di alluminio + isolamento PE/XLPE |
Messaggero neutro | Filo in acciaio AAAC o zincato (opzionale) |
Design del fascio | Varianti autosufficiente o supportate da neutro |
Core opzionali | Nuclei ausiliari per i sistemi di illuminazione/controllo |
Area nominale | Numero/dia. | Spessore dell'isolamento |
mm² | mm | mm |
1*16+16 | 7/1.70 | 1.30 |
2*16+16 | 7/1.70 | 1.30 |
3*16+16 | 7/1.70 | 1.30 |
4*16 | 7/1.70 | 1.30 |
1*25+25 | 7/2.10 | 1.30 |
2*25+25 | 7/2.10 | 1.30 |
3*25+25 | 7/2.10 | 1.30 |
4*25 | 7/2.10 | 1.30 |
1*35+35 | 7/2.50 | 1.30 |
Area nominale | Numero/dia. | Spessore dell'isolamento |
mm² | mm | mm |
2*35+35 | 7/2.50 | 1.30 |
3*35+35 | 7/2.50 | 1.30 |
4*35 | 7/2.50 | 1.30 |
1*50+50 | 7/3.0 | 1.50 |
3*50+50 | 7/3.0 | 1.50 |
1*70+70 | 19/2.10 | 1.50 |
3*70+70 | 19/2.10 | 1.50 |
3*95+95 | 19/2.50 | 1.60 |
Il cavo in bundle aereo (ABC) conforme agli standard IEC e British è una soluzione di distribuzione dell'energia aerea rivoluzionaria progettata per la trasmissione di elettricità sicura ed efficiente in aree densamente popolate. Questo sistema di cavi è costituito da più conduttori isolati legati insieme a un durevole legame esterno, creando un gruppo compatto e resistente alle intemperie che riduce al minimo il rischio di contatto accidentale e cortocircuiti. I conduttori sono in genere realizzati in alluminio o rame di alta purezza, a seconda dei requisiti specifici dell'applicazione e sono isolati con polietilene reticolato (XLPE) o polietilene (PE) per proprietà elettriche e meccaniche superiori.
Incontrando sia IEC 60228 (Conduttori) che British Standard BS 7870 (cavi in bundle aerei), questa soluzione garantisce la compatibilità con le reti elettriche globali aderendo a severi criteri di sicurezza e prestazioni. Il design in bundle riduce la necessità di un ulteriore isolamento tra le fasi, consentendo una più stretta spaziatura del conduttore e installazioni efficienti in termini di spazio, in particolare in contesti urbani in cui le linee aeree devono coesistere con edifici, alberi e altre infrastrutture.
Sicurezza avanzata : i conduttori completamente isolati eliminano il rischio di contatto diretto con fili vivi, riducendo la probabilità di incidenti elettrici per pedoni, lavoratori e fauna selvatica. Il raggruppamento minimizza anche i guasti da fasi a fase causati da fattori esterni come rami ad albero o detriti.
Ottimizzazione dello spazio : la struttura in bundle compatta consente requisiti di diritto di passaggio più stretti, rendendola ideale per le aree urbane con spazio limitato. Può essere installato a altezze più basse rispetto ai tradizionali sistemi con conduttori aperti, migliorando la compatibilità estetica con i paesaggi urbani.
Elevata resistenza meccanica : il materiale di legame è progettato per resistere a forti venti, neve pesanti e carichi di ghiaccio, garantendo l'integrità strutturale in condizioni meteorologiche estreme. I conduttori isolati resistono all'abrasione e alla corrosione chimica, estendendo la durata del cavo.
Conformità agli standard : certificato per gli standard IEC e britannici, il sistema ABC garantisce l'interoperabilità con l'infrastruttura esistente e soddisfa test rigorosi per conducibilità elettrica, resistenza all'isolamento e ritardo della fiamma.
Bassa manutenzione : il design completamente chiuso riduce la necessità di frequenti ispezioni e riparazioni, poiché l'isolamento protegge i conduttori dai danni ambientali. Ciò si traduce in costi di ciclo di vita più bassi rispetto alle linee generali tradizionali.
Aree residenziali : distribuisce in sicurezza il potere nei quartieri, riducendo al minimo il rischio di incidenti dalla caduta di filiali o di contatto con gli edifici.
Zone industriali : fornisce energia affidabile per fabbriche e macchinari pesanti, anche in ambienti con alti livelli di polvere, umidità o vapori chimici.
Regioni costiere : l'isolamento e i materiali di legame resistenti alla corrosione lo rendono adatto a aree con elevato contenuto di sale nell'aria, impedendo il degrado del conduttore.
Aree montuose/controllate dal terreno : il design in bundle riduce l'impatto di forti venti e terreni irregolari, garantendo una trasmissione di energia stabile in paesaggi accidentati.
Sistemi ferroviari e di transito : alimenta le linee aeree per treni e tram, offrendo una soluzione sicura ed efficiente in termini di spazio per i corridoi di transito.
D: Il sistema ABC può essere utilizzato per applicazioni sia a bassa che ad alta tensione?
A: Sì, è disponibile in classi di tensione che vanno da 1kV a 36KV, adatte alle reti di distribuzione in varie impostazioni.
D: In che modo il raggruppamento influisce sulle prestazioni termiche del cavo?
A: Il design include considerazioni sulla gestione termica e i materiali di isolamento hanno un'elevata resistenza al calore per garantire un funzionamento sicuro entro i limiti di corrente nominale.
D: Il materiale di legame è resistente ai raggi UV?
A: Sì, il legame è realizzato con polimeri stabilizzati con UV che impediscono la degradazione dall'esposizione prolungata della luce solare, garantendo l'integrità strutturale a lungo termine.
D: Il sistema ABC richiede un'apparecchiatura di installazione speciale?
A: È possibile utilizzare strumenti di installazione della linea aerea standard, sebbene si consiglia la formazione sulle tecniche di bundling per garantire una corretta spaziatura e tensionamento del conduttore.
Specifica | del componente |
---|---|
Conduttori di fase | Core in lega di alluminio + isolamento PE/XLPE |
Messaggero neutro | Filo in acciaio AAAC o zincato (opzionale) |
Design del fascio | Varianti autosufficiente o supportate da neutro |
Core opzionali | Nuclei ausiliari per i sistemi di illuminazione/controllo |
Area nominale | Numero/dia. | Spessore dell'isolamento |
mm² | mm | mm |
1*16+16 | 7/1.70 | 1.30 |
2*16+16 | 7/1.70 | 1.30 |
3*16+16 | 7/1.70 | 1.30 |
4*16 | 7/1.70 | 1.30 |
1*25+25 | 7/2.10 | 1.30 |
2*25+25 | 7/2.10 | 1.30 |
3*25+25 | 7/2.10 | 1.30 |
4*25 | 7/2.10 | 1.30 |
1*35+35 | 7/2.50 | 1.30 |
Area nominale | Numero/dia. | Spessore dell'isolamento |
mm² | mm | mm |
2*35+35 | 7/2.50 | 1.30 |
3*35+35 | 7/2.50 | 1.30 |
4*35 | 7/2.50 | 1.30 |
1*50+50 | 7/3.0 | 1.50 |
3*50+50 | 7/3.0 | 1.50 |
1*70+70 | 19/2.10 | 1.50 |
3*70+70 | 19/2.10 | 1.50 |
3*95+95 | 19/2.50 | 1.60 |
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Part5-section D, AMKA (SFS 2200).
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messaggero neutro: conduttori di alluminio.
Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.
Sezione trasversale | Diametro del conduttore | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²) | Diametro del fascio Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linee LV-ABC con messaggero neutro isolato
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)
Costruzione: conduttori di alluminio con isolamento XLPE.
Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diameten centrale | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | max. | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.
Dimensioni di conduttori di messaggeri neutri
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²) | Diametro del fascio Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Part5-section D, AMKA (SFS 2200).
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messaggero neutro: conduttori di alluminio.
Applicazione : i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definito per temperatura ambiente di 25 ℃ e massimo . Temperatura del conduttore di 70 ℃.
Sezione trasversale | Diametro del conduttore | Spessore dell'isolamento | Diametro del nucleo | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica + Sezione trasversale neutrale (mm²) | Diametro del fascio Ca. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linee LV-ABC con messaggero neutro isolato
Codice: ABC 0.6/1KV.
Standard: HD 626 S1: 1996 Parte 6 sezione E, AMKA (SFS 2200)
Costruzione: conduttori di alluminio con isolamento XLPE.
Applicazione: i conduttori in bundle aerei vengono utilizzati per le reti tributarie di edifici elettrici e le loro reti interne.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Dimensioni di conduttori di fase
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diameten centrale | Capacità di carico attuale | Carico di rottura | |||
(mm²) | min. | max. | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definito per temperatura ambiente di 30 ℃ e max. Temperatura del conduttore di 90 ℃.
Dimensioni di conduttori di messaggeri neutri
Sezione trasversale | Conductor Diametro | Spessore di Isolamento | Diametro del nucleo | Capacità di carico attuale | Rottura Carico | |||
(mm²) | min. | tolleranza | nom. | min. | min. | max. | (UN*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definito per temperatura ambiente di 30 ℃ e massimo. Temperatura del conduttore di 90 ℃.
Dimensioni del fascio di cavi
Numero di nuclei di fase × sezione trasversale +conduttori di illuminazione pubblica +Sezione trasversale neutra (mm²) | Diametro del fascio Ca. (mm) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K Numero di conduttori di illuminazione pubblica (K può essere pari a 0,1.2.o 3).
Codice: ABC 11KV.
Standard: Sans 1713.
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messenger neutro : un conduttore in acciaio zincato bordato con isolamento XLPE.
Applicazione: i conduttori in bundle aerei devono essere adatti per il continuo
Operazione all'aperto nelle aree tropicali ad altitudini fino a 2200 m sopra il mare
Livello, umidità fino al 90%, temperatura ambiente media di+30 ℃ con
un minimo di - 1 ℃ e un massimo di +4 ℃ alla luce solare diretta, pesante
condizioni saline lungo la costa e livelli isoceraunici fino a 180
Giorni di temporale all'anno.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Caratteristiche del conduttore di fase
1 | Dimensione del conduttore | mm² | 70 | 95 | 185 |
2 | Diametro sul conduttore. Nominale | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Spessore di dielettrico.nominale | mm | 3.4 | 3.4 | 3.4 |
Minimo in un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diametro sull'isolamento . nominale | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diametro sullo schermo del nucleo semiconduttore . nominale | mm | 18.1-19 | 23.3 | 27.9 |
6 | Spessore del nastro di rame. | mm | 0.15 | 1.15 | 2.15 |
7 | Spessore della guaina. Nominale | mm | 1.8 | 1.8 | 1.8 |
Minimo in un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Dimensione della catenaria | mm² | 50 | 50 | 70 |
9 | Diametro complessivo del bundle.nominale | mm | 55.7 | 67.8 | 79.2 |
10 | Messa nominale | kg/m | 2.64 | 3.25 | 4.65 |
Supportare le caratteristiche catenarie
1 | Dimensione della catenaria | mm² | 50 | 70 |
2 | Numero di fili | 7 | 7 | |
3 | Dimensione del filo (diametro) | mm | 3.0 | 3.6 |
4 | Resistenza alla trazione minima di ogni filo | kn | 9.26 | 13.13 |
5 | Allungamento a pausa. minimo | % | 3.5 | 4.0 |
6 | Spessore della copertura protettiva | |||
Nominale | mm | 1.2 | 1.2 | |
Minimo in un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag E1.250S | 21kv/5min | 21kv/5min |
Codice: ABC 11KV.
Standard: Sans 1713.
Costruzione: conduttori di fase: conduttori di alluminio con isolamento XLPE.
Messenger neutro : un conduttore in acciaio zincato bordato con isolamento XLPE.
Applicazione: i conduttori in bundle aerei devono essere adatti per il continuo
Operazione all'aperto nelle aree tropicali ad altitudini fino a 2200 m sopra il mare
Livello, umidità fino al 90%, temperatura ambiente media di+30 ℃ con
un minimo di - 1 ℃ e un massimo di +4 ℃ alla luce solare diretta, pesante
condizioni saline lungo la costa e livelli isoceraunici fino a 180
Giorni di temporale all'anno.
Installazione: questi cavi non possono essere sepolti, anche nei condotti.
Caratteristiche del conduttore di fase
1 | Dimensione del conduttore | mm² | 70 | 95 | 185 |
2 | Diametro sul conduttore. Nominale | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Spessore di dielettrico.nominale | mm | 3.4 | 3.4 | 3.4 |
Minimo in un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diametro sull'isolamento . nominale | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diametro sullo schermo del nucleo semiconduttore . nominale | mm | 18.1-19 | 23.3 | 27.9 |
6 | Spessore del nastro di rame. | mm | 0.15 | 1.15 | 2.15 |
7 | Spessore della guaina. Nominale | mm | 1.8 | 1.8 | 1.8 |
Minimo in un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Dimensione della catenaria | mm² | 50 | 50 | 70 |
9 | Diametro complessivo del bundle.nominale | mm | 55.7 | 67.8 | 79.2 |
10 | Messa nominale | kg/m | 2.64 | 3.25 | 4.65 |
Supportare le caratteristiche catenarie
1 | Dimensione della catenaria | mm² | 50 | 70 |
2 | Numero di fili | 7 | 7 | |
3 | Dimensione del filo (diametro) | mm | 3.0 | 3.6 |
4 | Resistenza alla trazione minima di ogni filo | kn | 9.26 | 13.13 |
5 | Allungamento a pausa. minimo | % | 3.5 | 4.0 |
6 | Spessore della copertura protettiva | |||
Nominale | mm | 1.2 | 1.2 | |
Minimo in un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag E1.250S | 21kv/5min | 21kv/5min |
